●UC-Drawツールズ UC-Drawに配筋図、構造図などを作画するための専用ツール

●はじめに
「UC−Drawツールズ」は、土木構造物の「図面作成」を目的とするお客様のニーズにお応えする為、2003年から開発に着手し、現在、以下の12のプロダクトを「UC-1、CALS/CAD」シリーズとしてリリースしています。

UC-Drawツールズ ラインナップ Version 価格(税込)
Abutment (橋台) 1.04.01 ('07.08) \84,000
Pier (橋脚) 1.05.00 ('07.04) \105,000
Pile (場所打ち杭) 1.03.00 ('07.05) \31,500
Slab bridge (床版橋) 1.02.00 ('07.06) \84,000
Box culvert (BOX) 1.07.00 ('07.08) \84,000
Flexible Sluiceway (柔構造樋門) 1.02.00 ('07.04) \84,000
Retaining wall (擁壁) 1.03.00 ('07.05) \52,500
U-type Wall (U型擁壁) 1.03.00 ('07.05) \52,500
Retaining wall elevation (擁壁展開図) 1.01.00 ('07.05) \31,500
Earth retaining (土留工) 1.04.00 ('07.08) \52,500
Temporary bridge (仮設構台) 1.02.00 ('07.05) \52,500
Double-wall cofferdam (二重締切工) 1.01.00 ('07.05) \52,500


■特長
形状寸法や配筋情報などを入力することにより作図データを一括生成するため、短時間に目的とする一般図・構造図・配筋図が得られます。
基準値やまるめ・止めに従って鉄筋の寸法・質量やコンクリート体積などの計算を行い加工図・鉄筋表・数量表などを自動生成するため、計算作業を解消できます。
作図条件で寸法線や引出線・文字・表など作図書式の細かな設定が可能で、CAD製図基準(案)に従った図面が得られます。
図面の確認表示や図形・寸法線・引出線などの編集・出力が行えます。 OCF検定
UC-Drawオリジナル形式(PSX)だけでなく、「SXF」・「DXF」・「DWG」・「JWW」形式のファイル出力が行えます。
ソリッドモデルの3DS出力にも対応しています。
CADデータ交換標準SXF Ver.2.0形式のファイル(レベル2)出力機能を備え、OCF検定の認証(検定カテゴリー「自動製図」:UC-Drawツールズ:認証番号 31204050075)を取得しています。


●新バージョンの主な改訂内容
新バージョンでの主な改訂内容を下に示します。
 本シリーズは、UC-1シリーズのCAD統合版製品と同レベルの作図機能をサポートしており、CAD統合版製品の改定とほぼ同時期に改定(作図機能の強化)を行っています。

<新バージョンの主な改訂内容(全製品共通)>
 ・Windows Vista対応の1つとして、ヘルプ形式をHLP形式からHTML形式に変更しました。

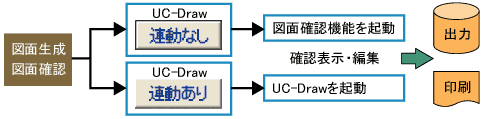

 ・生成した図面のUC-Drawへの連動に対応しました。
  ※UC-Drawの豊富な編集機能で目的の図面を容易に作成することが可能


<各製品>
●Abutment : 橋台本体・翼壁の図面生成
 ・作図対象の拡張(水管橋、胸壁前面張出し[ NEXCO ]の作図に対応)
 ・水平補強筋作図方向拡張(「半円-直角」形状の半円部を前面側に作図)
●Pier : 橋脚の図面生成
 ・鋼管・コンクリート複合構造橋脚の作図に対応
 ・「鉄筋」-「はりスターラップ・他」画面の入力範囲を変更
 ・柱が矩形R面取りとなる場合の配筋拡張(矩形配筋対応) ※2007.09末予定
●Pile : 杭基礎の図面生成
 ・作図対象の拡張(SC杭,SC杭+PHC杭,RC杭の作図に対応)
 ・鋼管ソイルセメント杭・PHC杭・PC杭の杭頭結合方法Aに対応
 ・場所打ち杭の主鉄筋の最大層数拡張(10層対応)と定尺鉄筋の作図に対応
●Box culvert : BOXカルバート本体・翼壁の図面生成
 ・作図対象の拡張(門型カルバートの杭基礎の作図に対応)
●Flexible Sluiceway : 柔構造樋門の図面生成
 ・数量計算書の作成機能及び数量表の作図機能に対応
●Retaining wall : 逆T式・L型・逆L型擁壁の図面生成
 ・平面折れ擁壁の機能拡張
  (鋭角折れ、配力筋の定尺鉄筋、たて壁天端勾配、底版杭配置、底版組立筋の平面折れ部への配筋に対応)
 ・かぶり詳細図の作図に対応
●U-type Wall : U型擁壁の図面生成
 ・平面折れ擁壁の機能拡張(配力筋の定尺鉄筋、底版杭配置、底版組立筋の平面折れ部への配筋に対応)
 ・正面形状が山折れの場合の「側壁底版一体鉄筋」の配筋に対応
 ・かぶり詳細図の作図に対応
●Retaining wall elevation : 擁壁展開図の図面生成
 ・均しコンクリートの高さ・基礎材の高さの入力範囲を拡張
●Earth retaining : 土留め工の図面生成
 ・作図対象の拡張(控え杭タイロッド式土留めの作図に対応)
 ・親杭横矢板壁の正面図の作図に対応
 ・親杭横矢板壁親杭の自動配置方法変更と任意間隔設定に対応
 ・覆工板厚の入力および長さ4mの覆工板の作図に対応
●Temporary bridge : 仮設構台の図面生成
 ・数量計算書(主要部材のみ)の出力に対応
 ・コンクリート基礎のベースプレート、アンカーボルト取付詳細図の作図対応
 ・覆工板厚の入力および長さ4mの覆工板の作図に対応
●Double-wall cofferdam : 二重締切工の図面生成
 ・主要部材数量表の作図形式を変更
 ・鋼材登録において、鋼矢板の単位質量の単位を変更( kg/m^2 → kg/m )


 今後とも皆様から寄せたれたご要望や基準類(特に電子納品に関する要領・基準など)の改訂に随時対応して参りますので、図面作成の省力化・電子納品(CALS/EC)へのスムーズな対応に本シリーズのご使用をご検討ください。


UC-win/UC-1ユーザ協議会 〜第5回UC-win/FRAME(3D)協議会 FORUM8デザインコンファランス〜
2007年 9月 27日(木) 東京本社 東京コンファレンスセンター・品川
  技術セッション : CALS/CAD
    ●特別講演: 「文書論理判別Logical Documentの開発」 文教大学情報学部 池辺 正典 専任講師
    ●「電子納品・CALS/CADシリーズ開発予定」

    詳 細


(Up&Coming '07 秋の号掲載)
