単柱式橋脚CADプログラム

UC-Drawツールズ Pier（橋脚）

初版リリース：2004.05.07／最新Ver.リリース ：2012.08.17

¥129,800 （税抜￥118,000）

関連製品
UC-Drawツールズ

  • 3D配筋

  • SXF3.1

  • IFC

プログラム概要

UC-DrawツールズPier（橋脚）は、単柱式橋脚の配筋図・加工図・鉄筋表などの図面を一括自動生成するCADプログラムです。
本製品は、DXF、DWGファイル変換をサポートしており、電子納品対応のSXF、P21形式の出力機能も実装しています

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF：オープンCADフォーマット評議会　http://www.ocf.or.jp/)
■OCF検定結果
　・申請ソフトウェア： UC-Drawツールズ(図面確認 Ver.6)　　・バージョン： 1　　・カテゴリー： 自動製図		 OCF検定

▲メイン画面

▲基本情報入力画面

　

▲3D配筋シミュレーション例

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集（位置調整）、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル（PSX）だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。
■3D配筋シミュレーション機能
3D配筋自動生成、表示機能に対応しています。

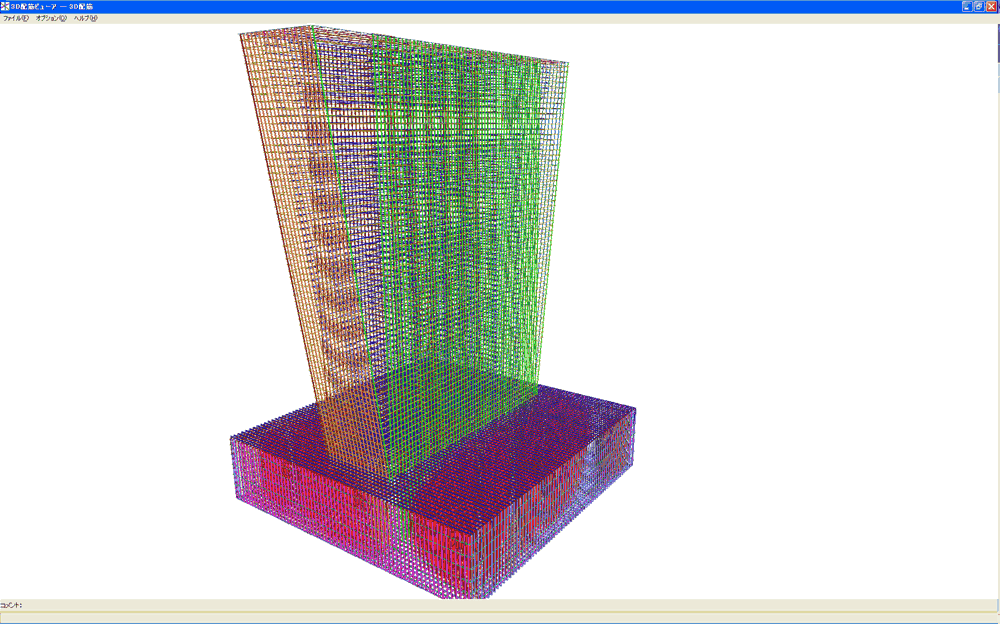

3D配筋シミュレーション機能参考画像

関連ページ
1.矩形逆テーパー型橋脚 2.柱配筋の拡大表示
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

3.帯鉄筋の継ぎ手部表示
4.鉄筋色表示変更オプション
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

5.梁・底版部分だけの生成表示
6.鉄筋圧接部の表示
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

7.底版スターラップ筋の表示
8.梁天端のたな筋表示
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

形状、鉄筋

1.はり形状

■平面形状
  • 「矩形」、「8角形」、「小判」、「張出し」の4タイプの作図が行えます。

■正面形状
  • 上面（橋座面）は、「水平」・「片勾配」・「山折れ」の3タイプの作図が行えます。
  • 下面は、「全水平（テーパーなし）」・「基部水平」・「基部段差」・「基部勾配」・「山折れ／ハンマータイプ」の5タイプの作図が行えます。



■断面形状
  • 「矩形」と「しぼり」の2タイプの作図が行えます。


2.柱形状

■断面形状
  • 「円」、「矩形」、「矩形Ｒ面取り」、「小判」の4タイプの作図が行えます。
  • 矩形直線面取り（インターロッキング式橋脚）
  • 柱補強形状は円、矩形、小判に対応

■正面・側面形状
  • 断面寸法はどの高さでも一定とします。


3.フーチング形状
■平面形状
  • 「4方向テーパー」・「3方向テーパー」・「2方向テーパー」・「1方向テーパー」・「テーパーなし」の5タイプの作図が行えます。

  • フーチング補強形状は「前・背・左・右」、「前・背」、「左・右」および「増厚のみ」、「増幅のみ」に対応

■付属物
  • 底版下面に「杭」の作図が行えます。


4.柱補強の形状

■断面形状
  • 「円」、「矩形」、「小判」の3タイプの作図が行えます。

■正面・側面形状
  • 補強厚はどの高さでも一定とし、補強上端位置も同じとします。


5.フーチング補強の形状

■平面形状
  • 「前面・背面・左面・右面」、「前面・背面のみ（左面・右面なし）」、「左面・右面のみ（前面・背面なし）」の3タイプの作図が行えます。

■正面・側面形状
  • 上面は、水平とします。


6.はり部分に配筋可能な鉄筋

■主鉄筋

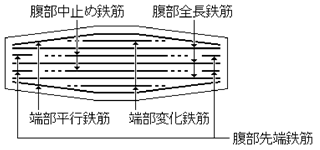

  • 「上面1段主鉄筋」・「上面2段主鉄筋」・「下面主鉄筋」の配筋が可能。なお平面上の配置位置（腹部・端部）や形状から、数種類に分類されます。

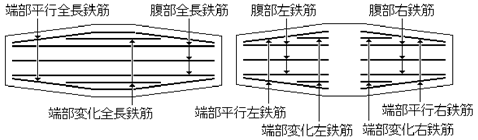

  1. 上面1段主鉄筋の種類


  2. 上面2段主鉄筋の種類


  3. 下面主鉄筋の種類


■側面筋
  • 「側面筋」・「側面筋（前背面しぼり部）」・「側面筋（4方向しぼり部）」を配筋可能。

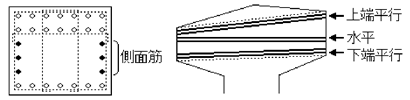

    1. 配筋方向
      ・「側面筋」は、「上端平行」・「水平」・「下端平行」の配筋が行えます。


      ・「側面筋（前背面しぼり部）」・「側面筋（4方向しぼり部）」は「水平」に配筋します。


    2. 鉄筋タイプ
      ・「側面筋」は、「端止タイプ」と「帯状タイプ」の指定が行えます。

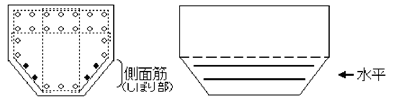

      ・「側面筋（前背面しぼり部）」・「側面筋（4方向しぼり部）」は以下の配筋が行えます。

■スターラップ

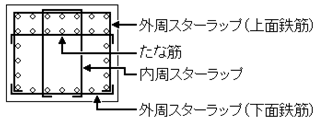

  • 「外周スターラップ」・「たな筋」・「内周スターラップ」の配筋が行えます。
    　　

■架け違い部鉄筋
  • 「架け違い部主鉄筋」・「架け違い部側面筋」・「架け違い部スターラップ」の配筋が行えます。
    　　

■支承補強筋
  • 「縦鉄筋」・「横鉄筋」・「帯鉄筋」の配筋が行えます。


7.柱部分に配筋可能な鉄筋

■主鉄筋（軸方向鉄筋）
  • 主鉄筋は「3段」まで対応していますので、「1段主鉄筋」・「2段主鉄筋」・「3段主鉄筋」の配筋が行えます。また、最大3ヶ所まで継ぎ手（ラップ・圧接ともに可能）を設けることができます。
    　

■帯鉄筋
  • 主鉄筋の3段配筋に合わせ、「1段帯鉄筋」　「2段帯鉄筋」　「3段帯鉄筋」の配筋が行えます。


  • 柱の断面形状に応じて、以下の形状の帯鉄筋を配筋します。

■中間帯鉄筋
  • 柱の断面形状に応じて、以下の形状の中間帯鉄筋を配筋します。

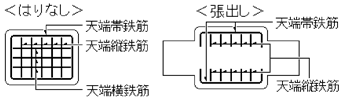

■天端筋
  • 「天端帯鉄筋」・「天端縦鉄筋」・「天端横鉄筋」の配筋が行えます。なお本鉄筋は、ツリービューの「基本情報」の「はり」が「なし」、または「はり形状」の「平面形状」が「張出し」の場合に配筋できます。


8.インターロッキング橋脚の柱部分に配筋可能な鉄筋

■主鉄筋（軸方向鉄筋）
  • 主鉄筋は「2段」まで対応していますので、「1段主鉄筋」・「2段主鉄筋」の配筋が行えます。また、最大3ヶ所まで継ぎ手（ラップ・圧接ともに可能）を設けることができます。

■帯鉄筋
  • 主鉄筋の2段配筋に合わせ、「1段帯鉄筋」・「2段帯鉄筋」の配筋が行えます。

■ひび割れ防止鉄筋
  • 柱の前面・背面にひび割れ防止鉄筋（縦鉄筋と横鉄筋）が配筋可能。

■天端筋
  • 「天端帯鉄筋」・「天端縦鉄筋」・「天端横鉄筋」の配筋が行えます。なお本鉄筋は、ツリービューの「基本情報」の「はり」が「なし」、または、「はり形状」の「平面形状」が「張出し」の場合に配筋できます。


9.柱補強部分に配筋可能な鉄筋

■主鉄筋（軸方向鉄筋）
  • 主鉄筋は「2段」まで対応していますので、「1段主鉄筋」・「2段主鉄筋」の配筋が行えます。また、最大3ヶ所まで継ぎ手（ラップ・圧接ともに可能）を設けることができます。

■帯鉄筋
  • 主鉄筋の2段配筋に合わせ、「1段帯鉄筋」　「2段帯鉄筋」の配筋が行えます。

  • 柱の断面形状に応じて、以下の形状の帯鉄筋を配筋します。

■中間貫通帯鉄筋
  • 「J筋」を配筋します。


10.フーチング補強部分に配筋可能な鉄筋

■主鉄筋
  • 主鉄筋として、「橋軸方向の上面主鉄筋・上面2段主鉄筋・下面主鉄筋・下面2段主鉄筋」および「橋軸直方向の上面主鉄筋・上面2段主鉄筋・下面主鉄筋・下面2段主鉄筋」の配筋が行えます。

■側面筋
  • フーチングの「前面」・「背面」・「左側面」・「右側面」に配置します。

■スターラップ定着鉄筋
  • 「橋軸方向のスターラップ定着鉄筋」および「橋軸直方向のスターラップ定着鉄筋」の配筋が行えます。

■スターラップ
  • 「J筋」・「上開き筋」・「下開き筋」・「馬筋」・「組筋」の配筋が行えます。
