仮設構台CADプログラム

UC-Drawツールズ Temporary bridge（仮設構台）

初版リリース：2004.03.12／最新Ver.リリース ：2012.02.23

¥72,600 （税抜￥66,000）

関連製品
UC-Drawツールズ

  • SXF3.1

プログラム概要

UC-Drawツールズ Temporary bridge（仮設構台）は、仮設構台（仮設構造物である「構台」・「路面覆工」・「仮桟橋」）の図面の一括自動生成プログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF：オープンCADフォーマット評議会　http://www.ocf.or.jp/)
■OCF検定結果
　・申請ソフトウェア： UC-Drawツールズ(図面確認 Ver.6)　　・バージョン： 1　　・カテゴリー： 自動製図		 OCF検定

▲メイン画面

▲基本条件

　

▲図面サンプル

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や部材情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の図面が得られます。
■材料計算作業の解消
入力された形状情報・部材情報と作図条件で設定された基準値やまるめ・止めに従った数量計算を行い、数量計算書などを自動生成します。
■柱状図や設計条件表の作図
仮設構台の作図(断面図・正面図・側面図・平面図・主要部材数量表)の他に、柱状図や設計条件表の作図も行えます。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集（位置調整）、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル（PSX）だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

形状

1.仮設構台の形状と部材

■乗入れ構台（仮桟橋）
・形状

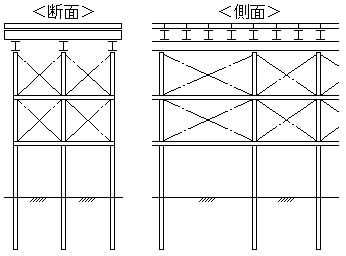

（1）構台タイプⅠ（幅員と根太が「直交」）

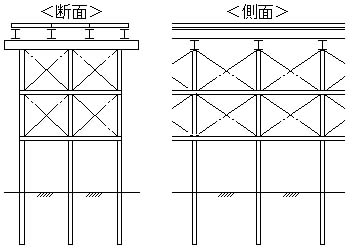

（2)構台タイプⅡ（幅員と根太が「平行」）


・部材
（1）覆工板
（2）根太（覆工受桁）・・・H形鋼
（3）大引（はり） ・・・・・・・H形鋼または片溝形鋼
（4）支柱（くい）・・・・・・・・H形鋼
（5）水平つなぎ材 ・・・・・片溝形鋼
（6）垂直ブレース ・・・・・等辺山形鋼
（7）水平ブレース ・・・・・等辺山形鋼
（8）横継ぎ材・・・・・・・・・片溝形鋼または等辺山形鋼

※本プログラムで作図可能な支間数は、「着目支間」と「隣接支間」の『2支間』までです。


■路面覆工
・形状
（1）単経間（支柱杭なし）
（2）二経間（支柱杭1列あり）

・部材
（1）土留壁
（2）根太（覆工受桁）
（3）大引（はり）
（4）支柱（くい）
（5）水平つなぎ材
（6）垂直ブレース、
（7）横継ぎ材
（8）コンクリート基礎

※土留め壁部の桁受けに「片溝形鋼」を使用する場合、土留め壁の外側に「等辺山形鋼」を配置するかしないかの指定が可能。
※覆工板を作図する際の「長さ」については、「2m」・「3m」・「根太（覆工受桁）の間隔」から指定できます。なお、覆工板の「幅」・「高さ」については「幅＝1m」・「高さ＝20cm」固定で作図します。


2．数量計算

主要部材数量表に作図する『数量（覆工板・根太（覆工受桁）など）』は、以下について算出が行えます。

（1）覆工板・・・S＝LS×LF
※LS：支間長／LF：幅員長

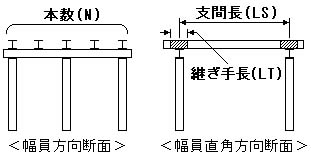

（2）根太（覆工受桁）
・構台タイプが「タイプⅠ：根太と幅員が直交」の場合・・・L＝（LS＋LＴ）×N
※LS：支間長／LＴ：根太（覆工受桁）の継ぎ手長／N：根太（覆工受桁）の本数

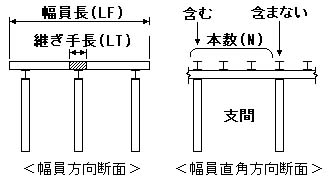

・構台タイプが「タイプⅡ：根太と幅員が平行」の場合・・・L＝（LF＋LＴ）×N
※LF：幅員長／LＴ：根太（覆工受桁）の継ぎ手長／N：根太（覆工受桁）の本数


（3）大引（はり）
・構台タイプが「タイプⅠ：根太と幅員が直交」の場合・・・L＝（LF＋LL＋LR）×α
※LF：幅員方向支柱間隔の合計長／LL：左端支柱からの張出長／ LR：右端支柱からの張出長／α：H形鋼の場合は「1」、片溝形鋼の場合は「2」


・構台タイプが「タイプⅡ：根太と幅員が平行」の場合・・・L＝LS×N×α
※LS：支間長／N：幅員方向の支柱（くい）本数／α：H形鋼の場合は「1」、片溝形鋼の場合は「2」


（4）支柱（くい）・・・L＝（LS＋LN）×N
※LS：地表面から杭頭までの寸法／LN：支柱（くい）の根入れ長／N：幅員方向の支柱（くい）本数

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Temporary bridge（仮設構台） ¥72,600 （税抜￥66,000）

■フローティングライセンス価格

本体価格の40％を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Temporary bridge（仮設構台） ¥29,040（税抜￥26,400）

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス　契約価格


サブスクリプションサービス　契約価格

■サポート内容
・バージョンアップ無償提供　　・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX）　　・ダウンロードサービス　　・保守情報配信サービス 　

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Temporary bridge （仮設構台）) 無償 ¥29,040（税抜￥26,400）
サブスクリプション(UC-Drawツールズ Temporary bridge （仮設構台）フローティング) ¥40,656（税抜￥36,960）

レンタルライセンス／レンタルフローティングライセンス価格


■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス／レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Temporary bridge（仮設構台） ¥37,026 ¥43,560 ¥53,724

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Temporary bridge（仮設構台） ¥62,436 ¥74,052 ¥91,476
　　　　　　

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Temporary bridge （仮設構台） ¥58,080（税抜￥52,800）

フォーラムエイト・ポイント・バンク（FPB）　交換ポイント


「フォーラムエイト・ポイント・バンク（FPB）」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク（FPB）　交換ポイント

製品名 交換ポイント数
UC-Drawツールズ Temporary bridge （仮設構台） 39,600ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

　UC-Drawツールズ Temporary bridge（仮設構台）
バージョン リリース日 主なバージョンアップ内容
1.07.00 15/12/16
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新
  2. AutoCAD 2013形式のDXF、DWG出力に対応
1.04.00 09/10/05
  1. Windows7への対応
  2. CAD製図基準（案）平成20年5月版のレイヤ名称に対応
1.03.00 08/03/25
  1. Web認証方式のレンタルライセンス、フローティングライセンスに対応
  2. SXF出力 Ver.3.0に対応
1.02.00 07/05/08
  1. 生成図面の「UC-Draw」への連動に対応
  2. 覆工板の厚の入力に対応
  3. 長さ4mの覆工板の作図に対応
  4. コンクリート基礎のベースプレート作図、アンカーボルト取付詳細図作図に対応
  5. 数量計算書(主要部材のみ)の出力に対応
  6. Html形式のHelpに対応（Vista対応）
1.01.00 04/09/27
  1. 土留め壁を使用した「路面覆工」形式の仮設構台の作図に対応
  2. 支柱杭を支える「コンクリート基礎」の作図に対応
  3. 「JWWファイル」および「JWCファイル」の出力に対応

■詳細更新履歴

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む） OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約500MB以上　（インストール時及び実行時含む）
ディスプレイ（画面解像度） 1024×768以上
入力データ拡張子 F7K
ファイル出力 3DS、SFC、P21、DXF、DWG、PSX、JWC、JWW
他製品との連動 ＜読込＞仮設構台の設計・3DCAD
＜保存＞UC-win/Road（3DS）

製品購入／お問い合わせ窓口


製品購入／お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ（vc@forum8.co.jp）までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

・amazon.co.jp　詳細ページへ

・Yahoo！ショッピング　詳細ページへ

・楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。　>> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲初期入力（基本情報）

▲形状入力（構台）

▲形状入力（架構）

▲使用部材

▲設計条件表

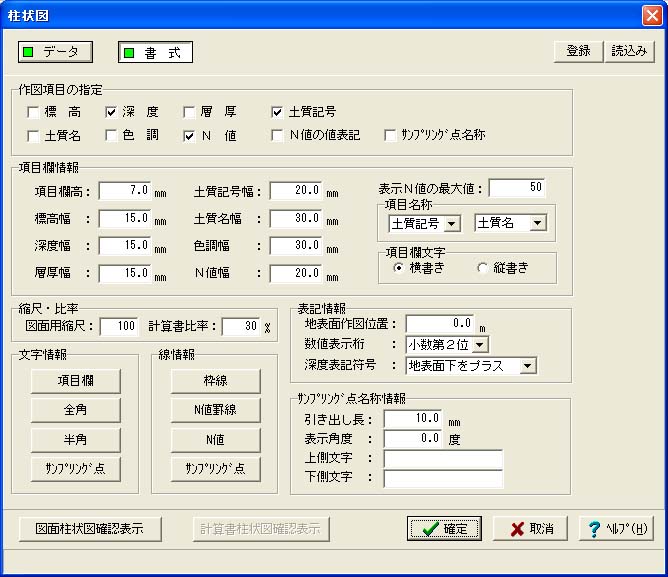

▲柱状図

▲図面生成画面

図面サンプル

Q＆A(製品評価や導入の際に役立つQ＆Aです)

製品の特長は？

「仮設構台の設計・3DCAD」の作図機能に特化し、仮設構台(仮設構造物である「乗入れ構台(仮桟橋)」および「路面覆工」)の図面を一括自動生成できます。

他の製品との連携は？

下記の各図面ファイル形式に対応した製品と連携できます。

PSX形式：「UC-Draw」の図面ファイル形式。加工図・鉄筋表の関連を保持していますので、加工図を編集した際に鉄筋表にもその修正を反映することが可能。
SFX：JACICが標準化したCADデータ交換用図面ファイル形式 　

  • SFC：CADデータ交換標準仕様であるフィーチャ仕様形式
  • P21：ISO10303のSTEP／AP202形式

DXF：「AutoCAD」の図面ファイル形式。主にファイル交換用。
DWG：「AutoCAD」の標準図面ファイル形式。
JWW：「JW_CAD」の図面ファイル形式（新）。
JWC：「JW_CAD」の(旧)図面ファイル形式。Ver.2.22H対応。

適用基準は？

適用基準は以下の通りです。

  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
