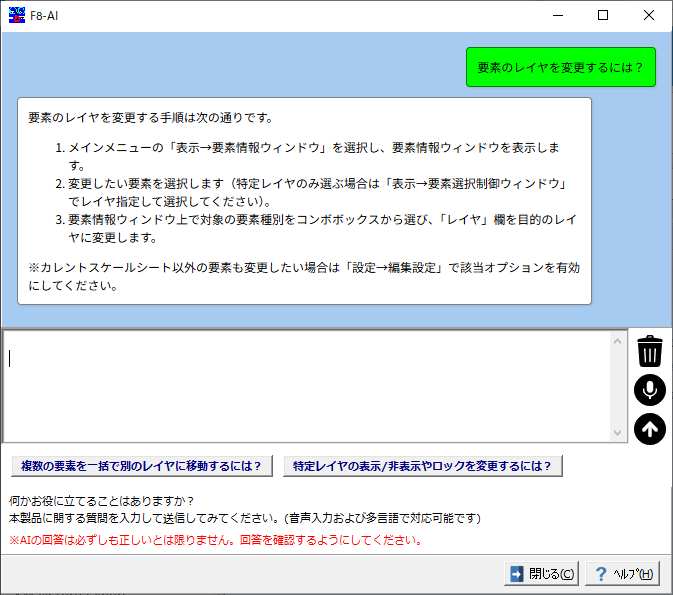

UC-Draw・3DCAD Ver.2

「オプション機能」により生成されたシンボル（図形）を切り貼りして図面を組み立てたり、「配筋図製品やUC-1設計シリーズ製品」により自動生成された図面を読み込み、これに加筆・修正を施すことにより、目的とする構造一般図や配筋図など図面を柔軟かつ効率的に作成できます。

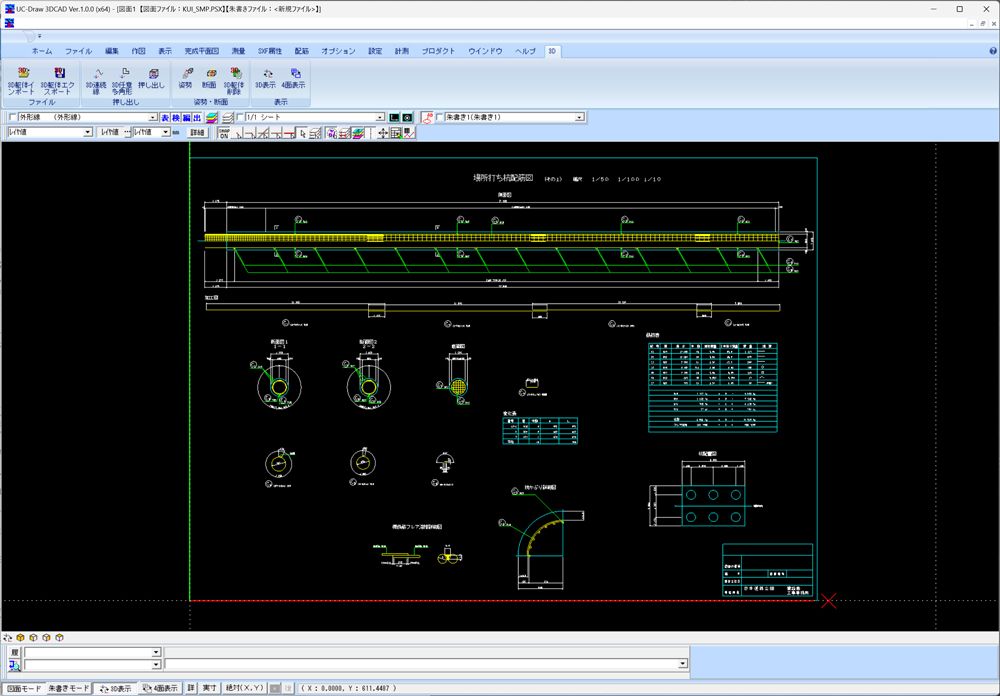

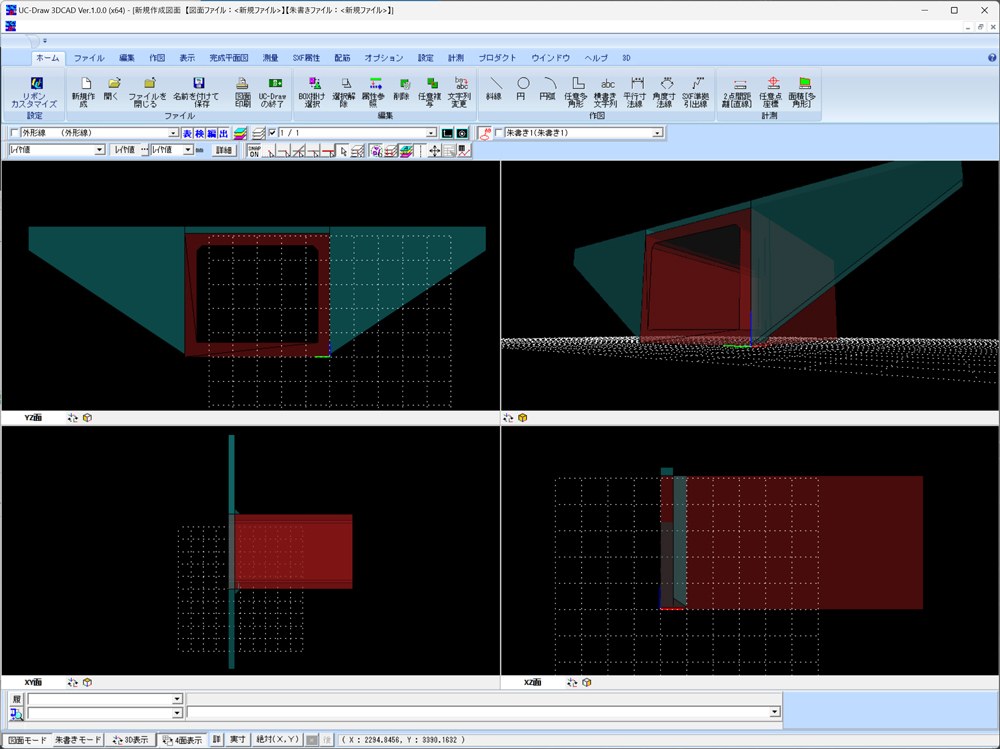

本製品では3Dオブジェクト（面、ソリッド、サーフェス）を作図対象に加えています。この対応により、3Dオブジェクトの「作成」「編集」「ファイル入出力」が可能となり、3次元CADとしてもご利用頂けるようになりました。
また、「2Dオブジェクトから3Dオブジェクト」、「3Dオブジェクトから2Dオブジェクト」を作成することが可能です。

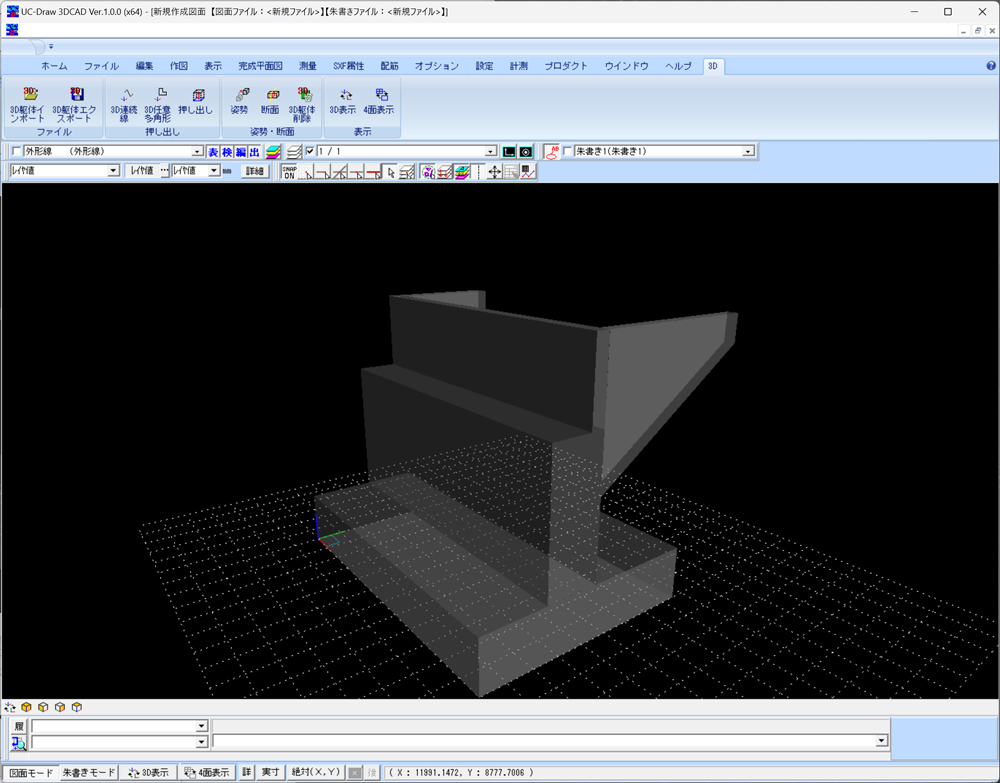

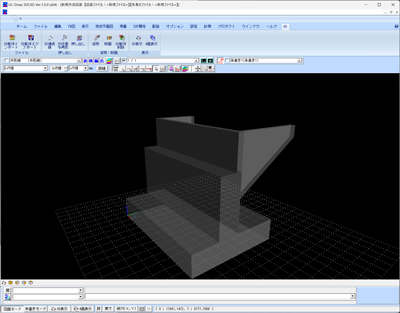

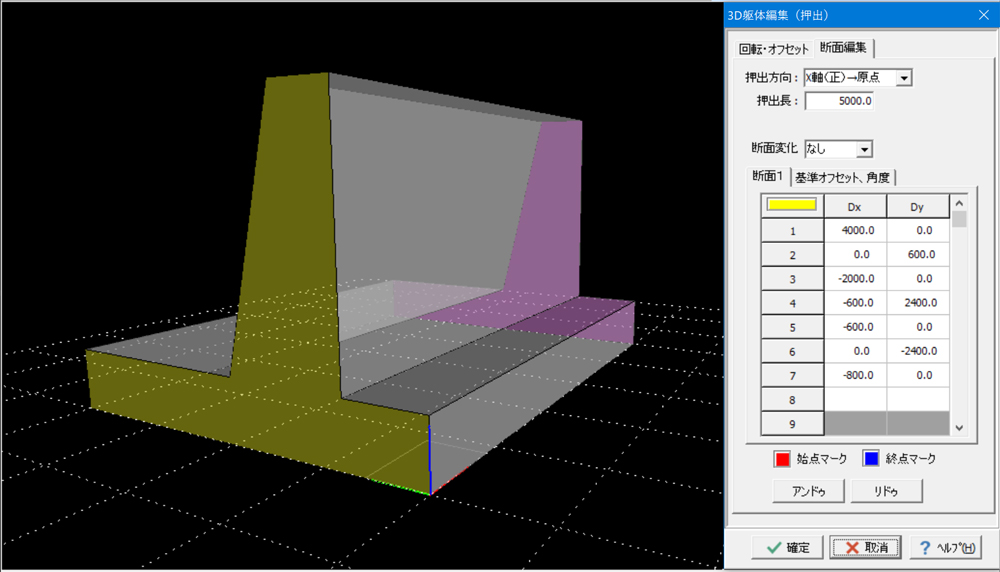

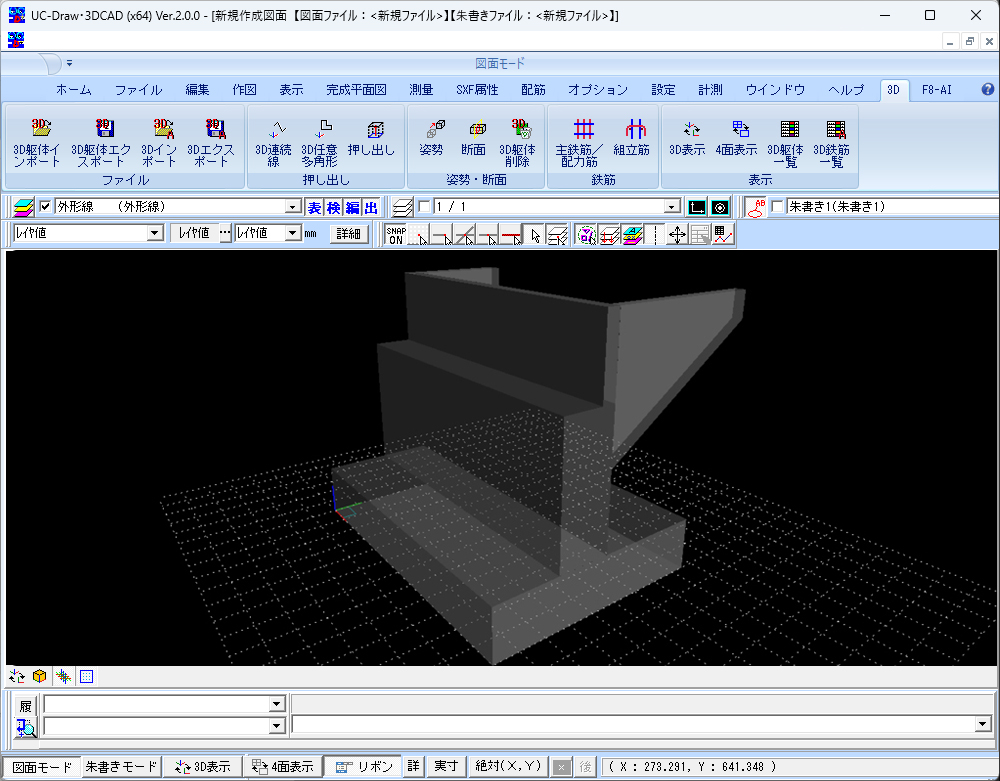

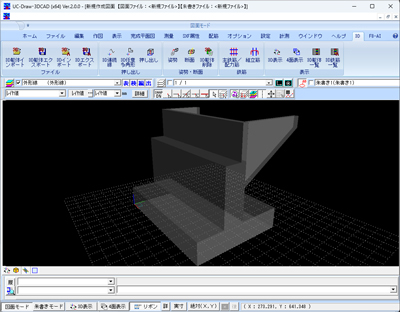

▲3Dオブジェクトの作成

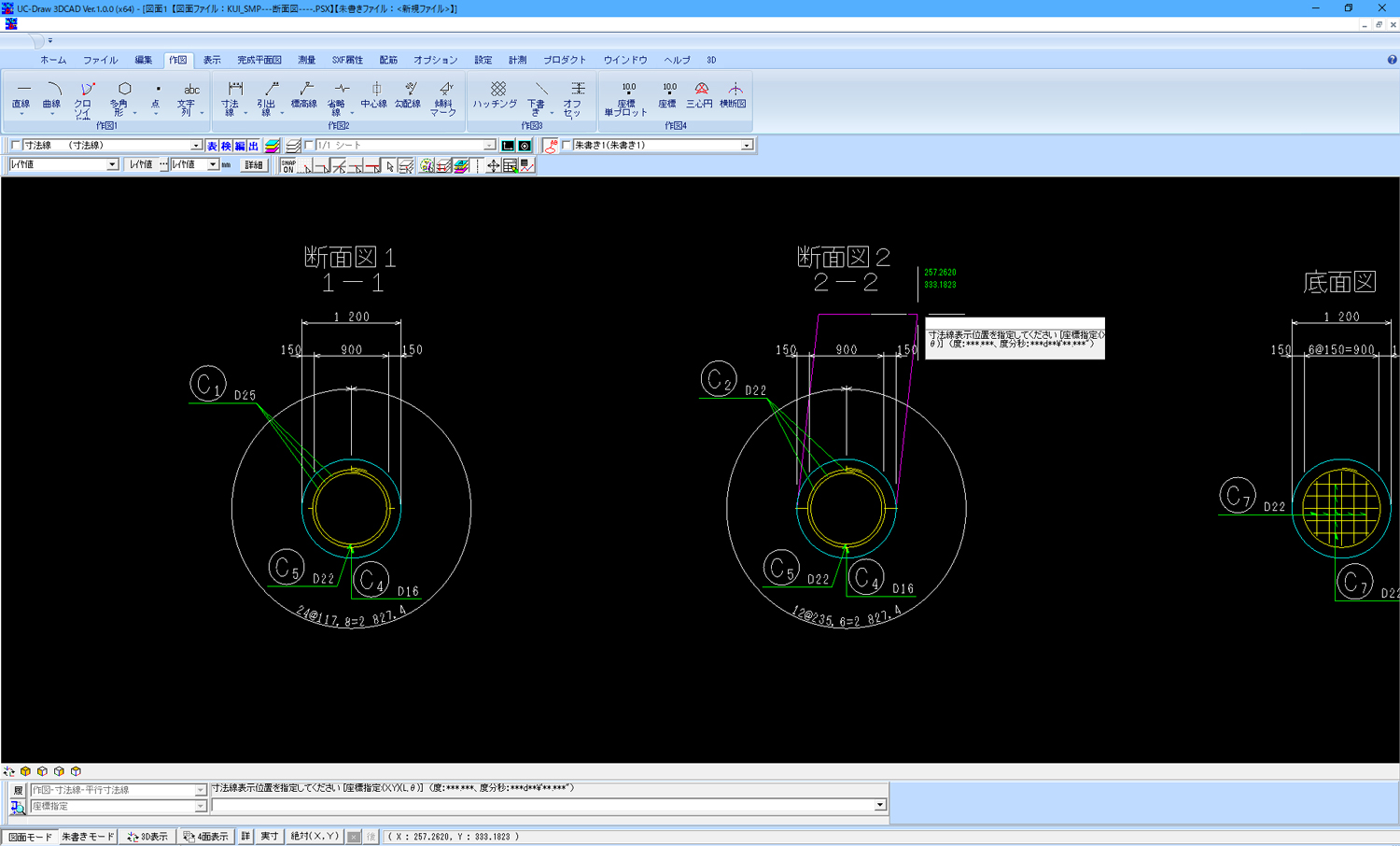

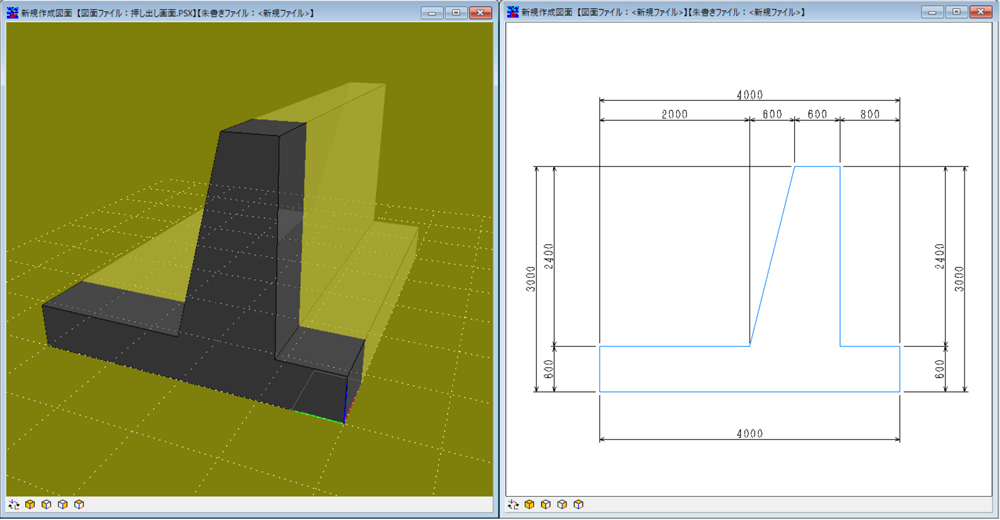

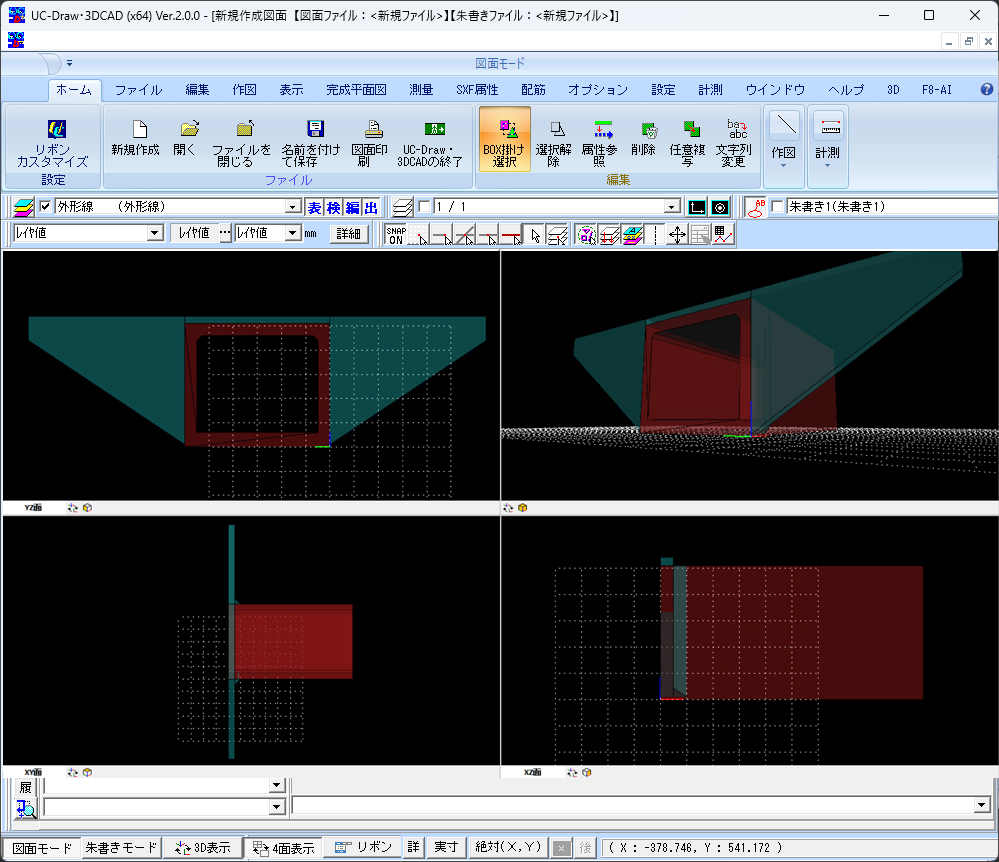

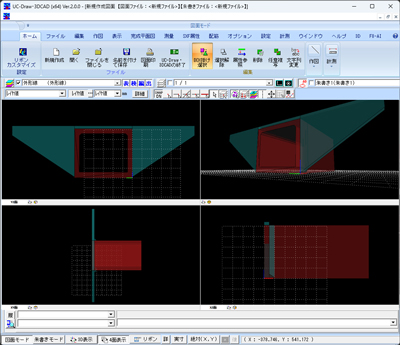

▲断面図の作成

土木図面に使用される「寸法線」・「引出線」・「クロソイド曲線」・「標高線」・「省略線」・「勾配線」・「傾斜マーク」等の作図が専用コマンドにより簡単に行えます。

「UC-Draw」では、「実寸座標系」を使用しますが、この座標系に描画された図形を限られた大きさの用紙上にレイアウトするには縮尺が必要になります。「UC-Draw」では「実寸座標系」に縮尺を持たせ、これを「スケールシート」と呼び、このスケールシートを1図面内に複数持たせることで複数の縮尺が混在した図面を実現します。

CADデータ交換標準SXFVer2.0、Ver.3.1形式（レベル2）およびDXF、DWG、JWC、JWW形式の入出力機能をサポートしていますので、作成した図面を他の汎用CADで利用したり、他の汎用CADからのデータを利用することができます。 OLE機能（貼付のみ）にも対応していますのでOLE機能に対応しているソフトから貼り付けたデータの修正も容易に行えます。 クリップボード出力時には、UC-Draw形式、メタファイル形式、ビットマップ形式の3つの形式で出力をサポートしていますので、作成したオブジェクトをクリップボードからデータを取り込める他のアプリケーションで利用することができます。

配筋関連（展開図）機能として、1枚の画面で複数の鉄筋が配筋できる機能、加工図・鉄筋表を作図・編集・管理する機能材料連動機能、設計-CAD統合製品で作成した配筋図の鉄筋記号の一括変更が行えます。
本機能を使用することで、UC-1設計シリーズやUC-Drawツールズで作成した配筋図の編集が効率よく行えます。

求積図作成のための計算機能対応／円弧上の2点間の距離計測対応しています。
計測結果は、図面上への配置(作図)が可能です。

表を簡単に作成するための「作表編」、ビットマップデータを取込み、ラスターシンボルを生成する「ラスター編」、鉄筋表の作成／編集を行う「鉄筋表生成」、寸法入力で図形を生成する「パラメトリックシンボル」、測点などのデ－タを入力することで作成する「帯表生成機能」としてサポート。

国土交通省「CAD製図基準（案）」、日本道路公団「調査等業務の電子納品要領（案）」、国土交通省港湾局「CAD図面作成要領（案）」、農林水産省農村振興局「電子化データの作成要領（案）」、国土交通省大臣官房官庁営繕部「建築CAD図面作成要領（案）建築編」 への対応として以下の機能をサポートしています。

• 各基準（案）に準拠したレイヤの自動生成、テンプレート機能
• 命名規則に従ったファイル名の設定
• CAD製図基準（案）仕様タイトル版
• 図面チェック機能（SXF表示機能及び確認機能要件書(H19.11)の定型確認機能/問題箇所表示機能に対応)
• 図面チェック後の一括修正機能

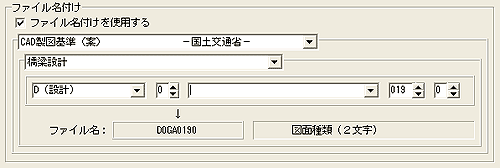

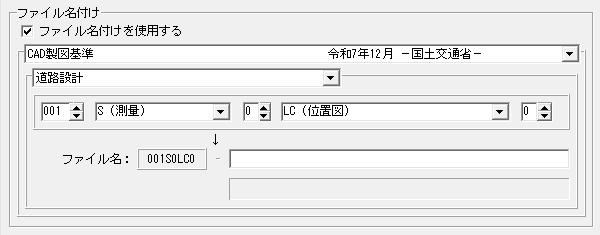

▲ファイル名設定画面

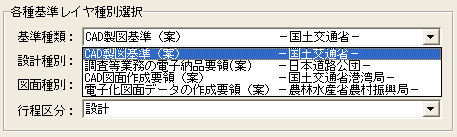

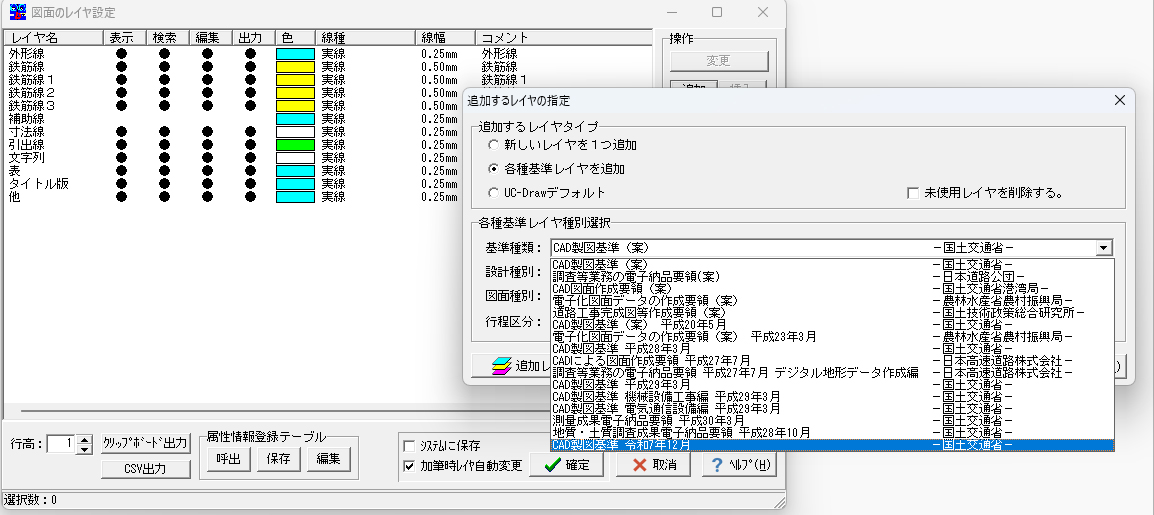

▲レイヤ設定画面

▲図面チェック

SXF Ver2.0仕様（幾何図形）の入出力に加え、SXF Ver3.1仕様（幾何図形＋図面管理情報＋Area_controlハッチング＋属性情報）の入出力機能に対応しています。そのため、幾何図形に加え、Ver3.0仕様で追加された図面管理情報（表題欄情報）や背景色、図形に付加された属性情報の確認・変更・追加が的確に行えます。

対応基準

道路工事完成図等作成要領（案）　平成18年1月　国土交通省
道路基盤データ交換属性セット（案）　平成18年4月　国土交通省

財団法人日本建設情報総合センターにおいて策定された「拡張DM-SXF変換仕様(案)（H18.6)」に対応した「測量」メニューに対応。

さまざまな形状の配筋図生成が可能

元絵となるあらかじめ準備された任意の外形図形に対して配筋図を生成し、その時に算出された鉄筋寸法・本数により加工図・変化表・鉄筋表の各図形を作成します。 また、鉄筋記号・径・寸法・本数のみを入力することにより加工図・鉄筋表のみの図形生成も行えます。豊富な加工形状をサポートし、配筋図生成では、各種基準類に対応した正確な鉄筋長を算出します。特殊処理として、箱抜き処理、補強筋、アンカーボルト穴避け処理をサポートしています。

▲加工図形状 ( ●は配筋図連動可能鉄筋形状、全107形状)

▲箱抜き処理／補強筋
指定された開口部(矩形のみ)に対し、箱抜き処理および
補強筋の作図が行えます。

▲アンカーボルト穴避け処理
指定されたアンカーボルト穴を避けて配筋できます。

配筋コマンド（展開図－鉄筋、展開図－鉄筋[一括]）で3D配筋描画が可能です。視点情報設定画面で、作図しようとしている図面の向き（上面図、側面図、正面図）を選択し、その図面の3次元空間上での位置を入力します。また鉄筋形状設定画面で、直線で作図された鉄筋の始端、終端、およびその間の形状がどのような状態かを入力します。データは、3DS形式、IFC形式、Allplan形式での保存が可能です。

UC-Drawでは、朱書き作図が行える「CAD朱書きツール」の機能を全てサポートしています。

●CAD朱書きツール　－CADデータの朱書き作図、朱書き情報管理ツール－ UC-1設計シリーズ製品で生成した図面やUC-Drawで作成した図面は、UC-Drawフォーマットで読み込み、朱書き作図が行えます。その他の対象図面として、「SXFファイル」・「DWGファイル」・「DXFファイル」・「JWCファイル」の読み込み、朱書き作図が行えます。また、既存の朱書きファイルを読み込み、作図、修正することが可能です。電子メールに添付し、送信する機能をサポートしており、図面の修正、変更、履歴管理をバックアップするツールです。

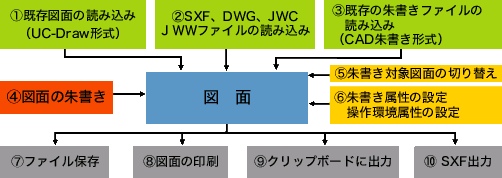

簡単な朱書き操作と多くの作図要素をサポートしています。 図面のサムネイル表示、レイアサムネイル表示など閲覧機能が便利です。 様々な計測機能を用いて、図形や図面の各要素の図面情報を取得できます。 朱書き図面をメールに添付してメールソフトを起動する機能をサポートしており、CADデータ交換に大変便利です。 ■朱書きの流れ ■朱書き作図要素 ・連続線　　・楕円　　・開スプライン　　・閉スプライン　　・吹出　　・引出　　・寸法　　・横書き文字列 ・縦書き文字列　　・チェックマーク　　・付箋紙 ■計測機能 ・2点間距離　　・周長[座標指定]　　・周長[要素指定]　　・直線情報　　・円・円弧情報　　・2直線間の角度 ・3点間の角度　　・任意点座標　　・面積[多角形]　　・面積[単要素] ▲画面サンプル

細かな作図条件の設定

重量値のまるめ・止め方法などの計算条件、鉄筋表のサイズ・文字サイズ・文字位置などの作図書式の細かな設定が行えます。横計算・小計・集計計算機能も装備しています。

簡単でスピーディな表生成

ワークシート形式の表入力・編集作業が行え、スピーディに表シンボルの生成が行えます。
ワークシートの枠組みや文字の属性は自由に設定でき、様々な形式の表作成に対応できます。Ｅｘｃｅｌデータのコピー＆ペーストもサポートしています。
文字入力では標準の文字に加え、特殊文字として「単位記号」、「ルビ」、「特殊記号」、「仕上げ記号」、「視線」、「丸文字」、「学術記号」の各種文字を作図するための機能が備わっています。また、文字列のセンタリング（縦／横）、右寄せ／左寄せ等の編集が行えます。

BMP、JPEG、クリップボードデータ入出力

イメージ画像のデータ入出力をサポートしており、ラスターシンボルとしてベクタ混在編集が可能です。また、基本的なペイント系の作図・編集機能により、ラスター自体の編集も行えます。
「輝度調整」機能、スターシンボルの大きさを「ＤＰＩ値」を使用して設定できる機能を追加 。

◆橋梁

上部工 ：
橋桁、アーチ橋、トラス橋、補剛桁、ＰＣ斜π橋（本線横断図、桁高詳細図、結合部詳細図など含む）

下部工 ：
逆Ｔ式橋台、重力式橋台、控え壁式橋台、箱式橋台、ラーメン式橋台、梁式橋脚、多柱式橋脚、Y形橋脚、壁式橋脚、ラーメン式橋脚

その他 ：
橋面工、杭基礎、支承箱抜図、沓座面詳細図、鋼橋脚用部品、平面線形、縦断線形

◆道路小構造物

プレキャストコンクリートＵ型側溝、現場打ちコンクリートＵ型側溝、現場打ち鉄筋コンクリートＵ型水路、円型水路、プレキャストコンクリートU型縦溝、小段排水溝、仮排水溝、プレキャストコンクリートＬ型街渠、鉄筋コンクリート組立柵渠、組合せ暗渠ブロック、ロールドガッター、擁壁、BOXカルバート、排水桝、暗渠、集水桝

◆仮設構造物

土留壁（親杭横矢板工法）、締切工（鋼矢板工法）、支保工、部材

▲シンボルパターン

▲シンボル選択

▲桁シンボルパラメータ入力

杭ピッチや測点などの基本データの入力により､橋梁一般図で使用される帯表を簡単に生成することができます｡また､計画高など内部的に計算できる部分については､できるだけ内部生成を行っています｡その他､縦断面図の作成を補助する目的として､計画線･地盤線などの補助線もあわせて生成します。作図項目の並べ替え等編集も可能です。また、SIMAデータ（縦断）の読込みにも対応しています。

▲帯表作成の画面

N値や土質とその深度などの入力により、柱状図を簡単に生成することができます。また、土質パターンは、第1分類9種類、第2分類13種類、第3分類14種類をサポートしています。土質の組み合わせ表示や深度、N値、サンプリング点の表示が可能です。

▲柱状図作成の画面

線形変換機能では、マウスを主体とした簡単な操作により、シンボル生成機能で作成した「線形シンボル」と「変換したいシンボル」を選択し、変換のための属性を設定するだけで非常に効率的に変換処理を行うことができます。また、約10種類（2種類の基本変換法×5種類の属性＋無変換＋非表示）の変換方法を組み合せて使用する事により、さまざまな変換処理を施したシンボルが作成できます。平面線形に加わえ、縦断線形変換が行えます。
「UC-Draw」で部品登録した図形であれば変換処理が可能です。また、変換処理したシンボルは、「シンボル集」の各製品と同様にシンボルデータとしてファイルに保存したり、図面に貼り付けることができます。

▲「被変換シンボル」の変換属性設定画面

▲「線形変換」の処理画面

▲平面線形　線形変換例

▲縦断線形　シンボル生成例
