杭（「新設・既設杭」・「増し杭」）の配筋図CADプログラム

UC-Drawツールズ Pile(杭)

初版リリース：2004.05.07／最新Ver.リリース ：2012.06.04

¥50,600（税抜¥46,000）

関連製品
UC-Drawツールズ

  • SXF3.1

プログラム概要

UC-Drawツールズ（Pile）は、杭の配筋図・加工図・鉄筋表などの図面を一括自動生成するためのプログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF：オープンCADフォーマット評議会　http://www.ocf.or.jp/)
■OCF検定結果
　・申請ソフトウェア： UC-Drawツールズ(図面確認 Ver.6)　　・バージョン： 1　　・カテゴリー： 自動製図		 OCF検定

▲メイン画面

▲3D拡大表示

　

▲図面出力例

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集（位置調整）、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル（PSX）だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

形状、鉄筋

■形状
◆断面形状は『円』で、どの位置でも断面寸法は同じとします。
作図対象：場所打ち杭、鋼管杭、鋼管ソイルセメント杭、PHC杭、PC杭、SC杭、SC杭＋PHC杭、RC杭に対応


※新設・既設杭で「最大20形状」、増し杭で「最大20形状」の場所打ち杭の作図が行えます。
※杭配置図に作図する底版の形状は『矩形』のみで、補強底版の作図も行います。
※柱状図の作図に対応。
※鋼管杭の断面変化（上・中・下杭で杭径変化）に対応。


■鉄筋
◆主鉄筋

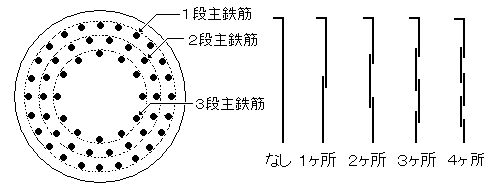

「1段主鉄筋」・「2段主鉄筋」・「3段主鉄筋」の配筋が行えます。
また、各主鉄筋は最大4ヶ所まで継ぎ手（ラップ・圧接ともに可能）を設けることができます。


※主鉄筋の配置方法を「交互配置」とした鉄筋生成に対応

◆帯鉄筋／組立筋

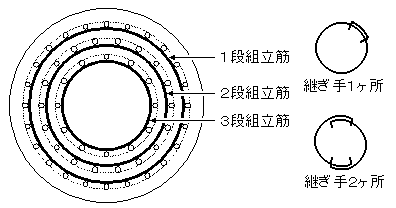

主鉄筋の3段配筋に合わせ、「1段帯鉄筋」・「2段帯鉄筋」・「3段帯鉄筋」の配筋が行えます。
また、帯鉄筋の形状として以下の2形状の作図が行えます。


◆スペーサー
スペーサーの形状として以下の2形状の作図が行えます。
また、材質として「鉄筋」と「FB（フラットバー）」の指定が行えます。

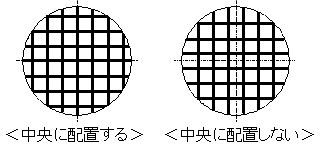

◆底面鉄筋
杭の下端部分に以下の底面鉄筋の配筋が行えます。
