柔構造樋門の配筋図CADプログラム

UC-Drawツールズ
Flexible Sluiceway(柔構造樋門)

初版リリース：2006.10.30／最新Ver.リリース ：2017.07.31

¥107,800（税抜\98,000）

関連製品
UC-Drawツールズ

  • 3D配筋

  • SXF3.1

  • IFC

プログラム概要

UC-Drawツールズ(Flexible Sluiceway)は、柔構造樋門の配筋図・加工図・鉄筋表などの図面を一括自動生成するためのプログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF：オープンCADフォーマット評議会　http://www.ocf.or.jp/)
■OCF検定結果
　・申請ソフトウェア： UC-Drawツールズ(図面確認 Ver.6)　　・バージョン： 1　　・カテゴリー： 自動製図		 OCF検定

▲メイン画面

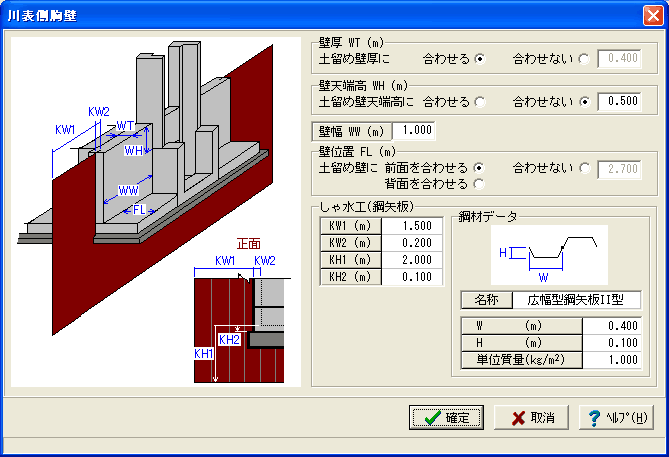

▲形状入力(川表側胸壁)

　

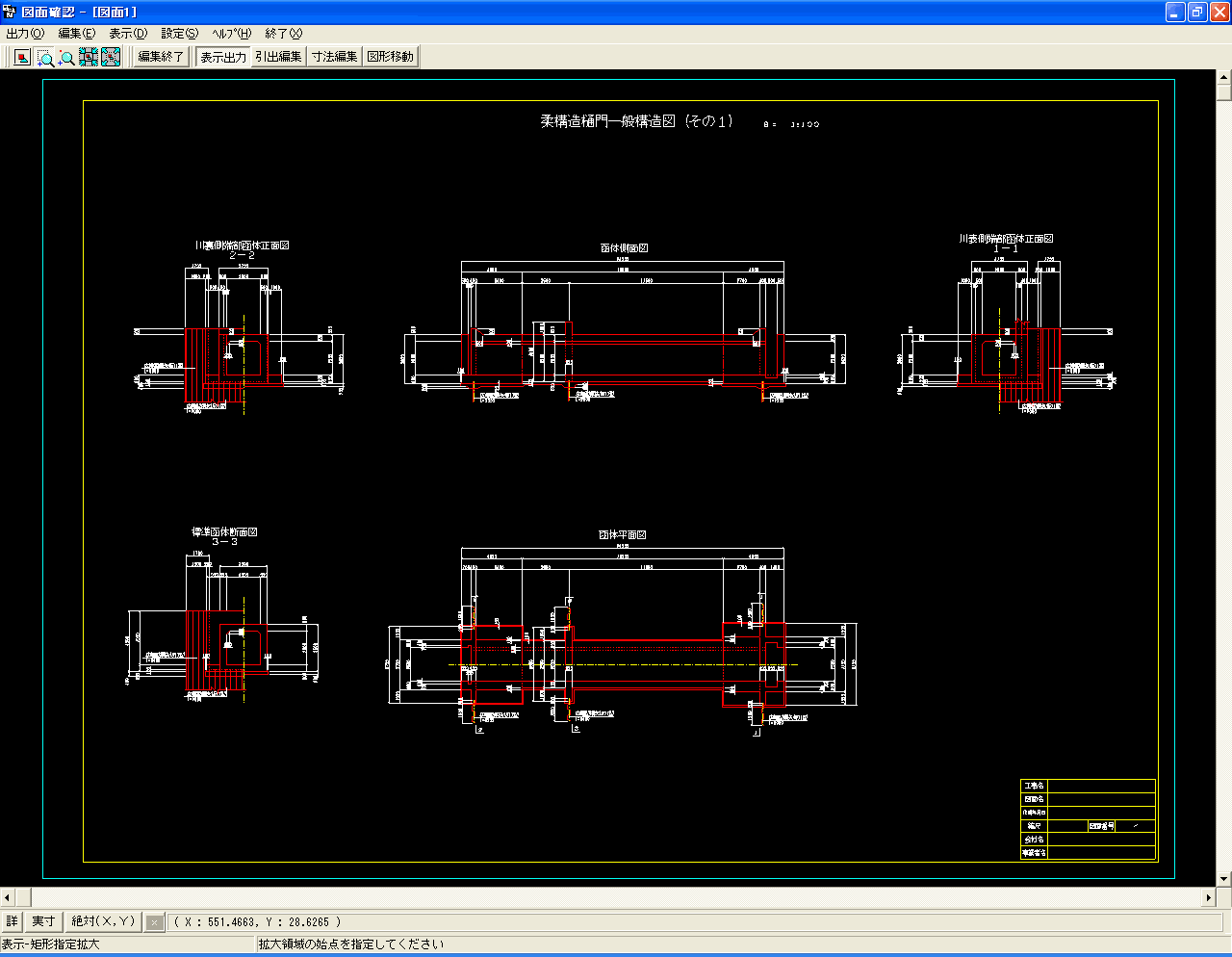

▲図面生成画面

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
  • 調査等業務の電子納品要領(案)　日本道路公団 平成17年4月版

また、以下の基準に準拠した作図も行えます。
  • 土木製図基準　「平成15年小改訂版」
  • 柔構造樋門設計の手引き 　平成10年11月 　(財)国土開発技術研究センター
  • 土木構造物設計マニュアル(案)－樋門編－ 平成13年12月　　国土交通省
  • 土木構造物設計マニュアル(案)に係わる設計・施工の手引き(案)－樋門編－平成13年12月　　国土交通省
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集（位置調整）、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル（PSX）だけでなく、「SXF」・「DFX」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

3D配筋シミュレーション機能参考画像

関連ページ
1．鉄筋画面 2.回避シミュレーション画面
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

形状、鉄筋

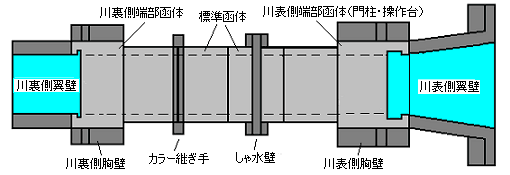

1.作図形状

※　端部函体及び端部函体のゲート部を設置しない形状に対応

■標準部函体
矩形RC函体　(1連／2連ボックスカルバート)
　
■端部函体(川表側／川裏側)
矩形RC函体　(1連／2連ボックスカルバート　：　2連の場合、端部拡幅対応可能)

■門柱／操作台
1門柱／2門柱、操作台　(ゲート吊下げ穴1個／2個可能)
　
■胸壁(川表側／川裏側)
逆Ｔ型胸壁／L型胸壁　(鋼矢板によるしゃ水工設置可能)

■翼壁(川表側／川裏側)
逆Ｔ型翼壁／U型翼壁　( L型／逆T型の翼壁先端壁の設置可能)

■しゃ水壁　
逆Ｔ型・I型しゃ水壁　(鋼矢板によるしゃ水工設置可能)

■カラー継手
矩形巻き立てカラー継手
※図面作成時には上記の構造物の配筋図および構造一般図を一括して生成し、1つの図面データファイルに保存します。
※門柱は函体に応じ1連の場合は1門柱、2連の場合は2門柱とします。


2．作図鉄筋

■函体鉄筋
◆横方向主鉄筋
(1) 外面主鉄筋
継ぎ手の指定により、以下のタイプの鉄筋が配筋できます。


(2) 内面主鉄筋
継ぎ手の指定により、以下のタイプの鉄筋が配筋できます。

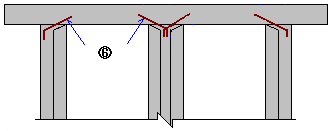

(3) ハンチ筋
内空の各隅にハンチに沿う鉄筋が配筋できます。

　
◆縦方向主鉄筋
(1) 縦方向主鉄筋 (頂版)
(2) 縦方向主鉄筋 (底版)
(3 )縦方向主鉄筋 (左側壁)
(4) 縦方向主鉄筋 (右側壁)
(5) 縦方向主鉄筋 (中壁)

◆スターラップ
鉄筋の先端フックは、直角・鋭角・半円の指定が行えます。
(1) 側壁・中壁スターラップ
形状は、「Π」のみで左右の曲げ長がそれぞれ指定できます。
(2) 頂版・底版スターラップ
形状は、上開き筋・下開き筋・馬筋の3タイプに対応しています。
また、スターラップをかける主鉄筋の間隔数を指定できます。



■端部函体鉄筋

◆函体部
端部函体の函体部には、「函体鉄筋 」と同様の鉄筋の配筋が行えます。
(1) 横方向主鉄筋
(2) 縦方向主鉄筋
(3) スターラップ

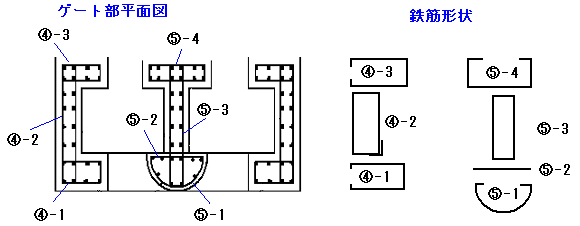

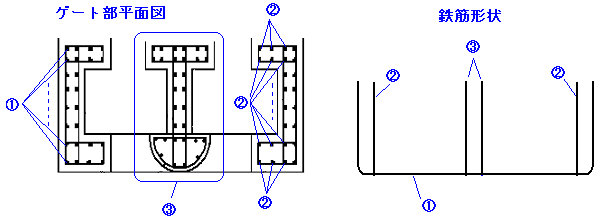

◆ゲート部鉄筋
(1) 外面鉄筋
(2) 内面鉄筋(側壁)
(3) 内面鉄筋(中壁)

(4) 帯鉄筋(側壁)
(5) 帯鉄筋(中壁)

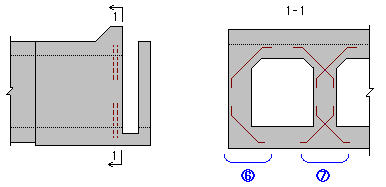

(6)ハンチ筋
(7) ハンチ筋(中壁)

(8) 横鉄筋(頂版)
(9) 横鉄筋(底版)
(10) 底版鉄筋(縦方向)
(11) 底版鉄筋(横方向)
(12) 底版組立筋

　

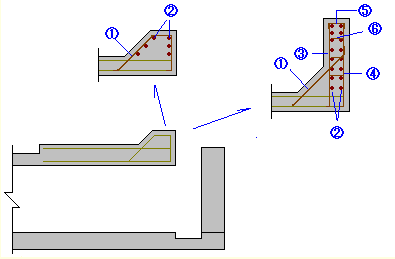

◆土留め壁部鉄筋
(1) 土留め壁ハンチ筋
(2) 土留め壁配力筋
(3) 土留め壁主鉄筋(背面)
(4) 土留め壁主鉄筋(前面)
(5) 土留め壁天端筋
(6) 土留め壁組立筋



■胸壁鉄筋
(1) たて壁背面主鉄筋
(2) たて壁前面主鉄筋
(3) たて壁背面配力筋
(4) たて壁前面配力筋
(5) 天端筋
(6) 組立筋
(7) 底版下面主鉄筋
(8) 底版上面主鉄筋
(9) 底版上面配力筋
(10) 底版下面配力筋
(11) 底版組立筋

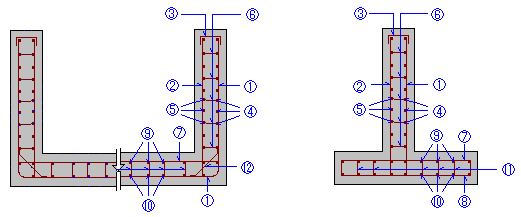

■翼壁鉄筋
(1) 側壁外面主鉄筋
(2) 側壁内面主鉄筋
(3) 側壁天端筋
(4) 側壁外面配力筋
(5) 側壁内面配力筋
(6) 側壁組立筋
(7) 底版上面主鉄筋
(8) 底版下面主鉄筋
(9) 底版上面配力筋
(10) 底版下面配力筋
(11) 底版組立筋
(12) ハンチ筋



■門柱・操作台鉄筋
◆操作台
(1) 横方向主鉄筋(上面)
(2) 横方向主鉄筋(下面)
(3) 縦方向主鉄筋(上面)
(4) 縦方向主鉄筋(下面)
(5) 組立筋

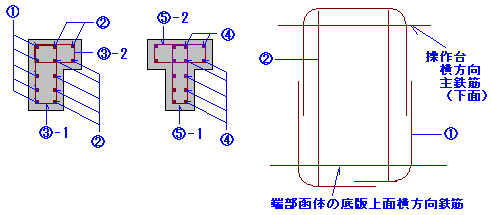

◆門柱
(1) 外周鉄筋
(2) 内面鉄筋
(3) 帯鉄筋(側壁)
(4) 内面鉄筋(中壁)
(5) 帯鉄筋(中壁)

(6) ハンチ筋(横方向)

(7) ハンチ筋(縦方向)



■しゃ水壁鉄筋
(1) たて壁主鉄筋
(2) たて壁配力筋
(3) たて壁天端筋
(4) たて壁組立筋
(5) 底版主鉄筋
(6) 底版配力筋



■カラー継手鉄筋
(1) 横方向主鉄筋
(2) 帯鉄筋(頂版)
(3) 帯鉄筋(底版)
(4) 帯鉄筋(左側壁)
(5) 帯鉄筋(右側壁)

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Flexible Sluiceway (柔構造樋門) ¥107,800（税抜\98,000）

■フローティングライセンス価格

本体価格の40％を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Flexible Sluiceway (柔構造樋門) ¥43,120（税抜¥39,200）

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス　契約価格


サブスクリプションサービス　契約価格

■サポート内容
・バージョンアップ無償提供　　・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX）　　・ダウンロードサービス　　・保守情報配信サービス 　

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Flexible Sluiceway (柔構造樋門)) 無償 ¥43,120（税抜¥39,200）
サブスクリプション(UC-Drawツールズ Flexible Sluiceway (柔構造樋門) フローティング) ¥60,368（税抜¥54,880）

レンタルライセンス／レンタルフローティングライセンス価格


■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス／レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Flexible Sluiceway (柔構造樋門) \54,978 \64,680 \79,772

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Flexible Sluiceway (柔構造樋門) \92,708 \109,956 \135,828
　　　　　　

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Flexible Sluiceway (柔構造樋門) \86,240 （税抜￥78,400）

フォーラムエイト・ポイント・バンク（FPB）　交換ポイント


「フォーラムエイト・ポイント・バンク（FPB）」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク（FPB）　交換ポイント

製品名 交換ポイント数
UC-Drawツールズ Flexible Sluiceway (柔構造樋門) 58,800ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

　UC-Drawツールズ Flexible Sluiceway(柔構造樋門)
バージョン リリース日 主なバージョンアップ内容
1.14.00 17/07/31
  1. CAD製図基準（平成29年3月：国土交通省）に対応しました。
  2. 生成した３D配筋データの「３D配筋CAD」連動に対応しました。
1.12.00 15/12/02
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新。
  2. AutoCAD 2013形式のDXF、DWG出力に対応。
1.11.00 13/07/18
  1. 柔構造樋門の3次元配筋生成および表示機能に対応
  2. 操作台の管理橋受け台形状を拡張(凸形、北海道開発局形状に対応)
  3. コンクリート型枠数量計算を改善
  4. しゃ水工の「可とう鋼矢板」配置に対応
  5. 鋼矢板天端位置の任意設定、底版凸形状に対応
1.08.00 09/10/01
  1. Windows7への対応
  2. CAD製図基準(案)平成20年5月版のレイヤ名称に対応
  3. 3D PDF出力に対応
1.07.00 08/12/09
  1. 端部函体及び端部函体のゲート部を設置しない形状に対応
1.06.00 08/10/01
  1. 翼壁形状等の拡張、改善
    (先端壁の設置なし、天端の1点折れ、先端の高さ「0ｍ」、函体側の内空幅指定、側壁と
    先端壁の壁厚・側壁部と先端壁部の鉄筋径個別指定)
1.05.00 08/04/16
  1. SXF出力 Ver.3.0 に対応
  2. 引出線丸文字内の文字サイズの任意設定に対応
  3. 度分秒単位の角度表記に対応
1.04.00 08/02/07
  1. Web認証方式に対応、レンタルライセンス・フローティングライセンスに対応
  2. 操作台の門柱からの「張り出しなし」形状に対応
1.03.00 07/09/14
  1. 生成図面の「UC-Draw」連動に対応
1.02.00 07/04/05
  1. 製品ヘルプをHTML形式に変更(Vista対応)

■詳細更新履歴


動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約500MB以上　（インストール時及び実行時含む）
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F7J、F7H
ファイル出力 3DS、PSX、SFC、P21、DXF、DWG、JWC、JWW、TSD
F8出力編集ツール対応：TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
他製品との連動 ＜読込＞柔構造樋門の設計・3D配筋
＜保存＞UC-win/Road(3DS)

製品購入／お問い合わせ窓口


製品購入／お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ（vc@forum8.co.jp）までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

・amazon.co.jp　詳細ページへ

・Yahoo！ショッピング　詳細ページへ

・楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。　>> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

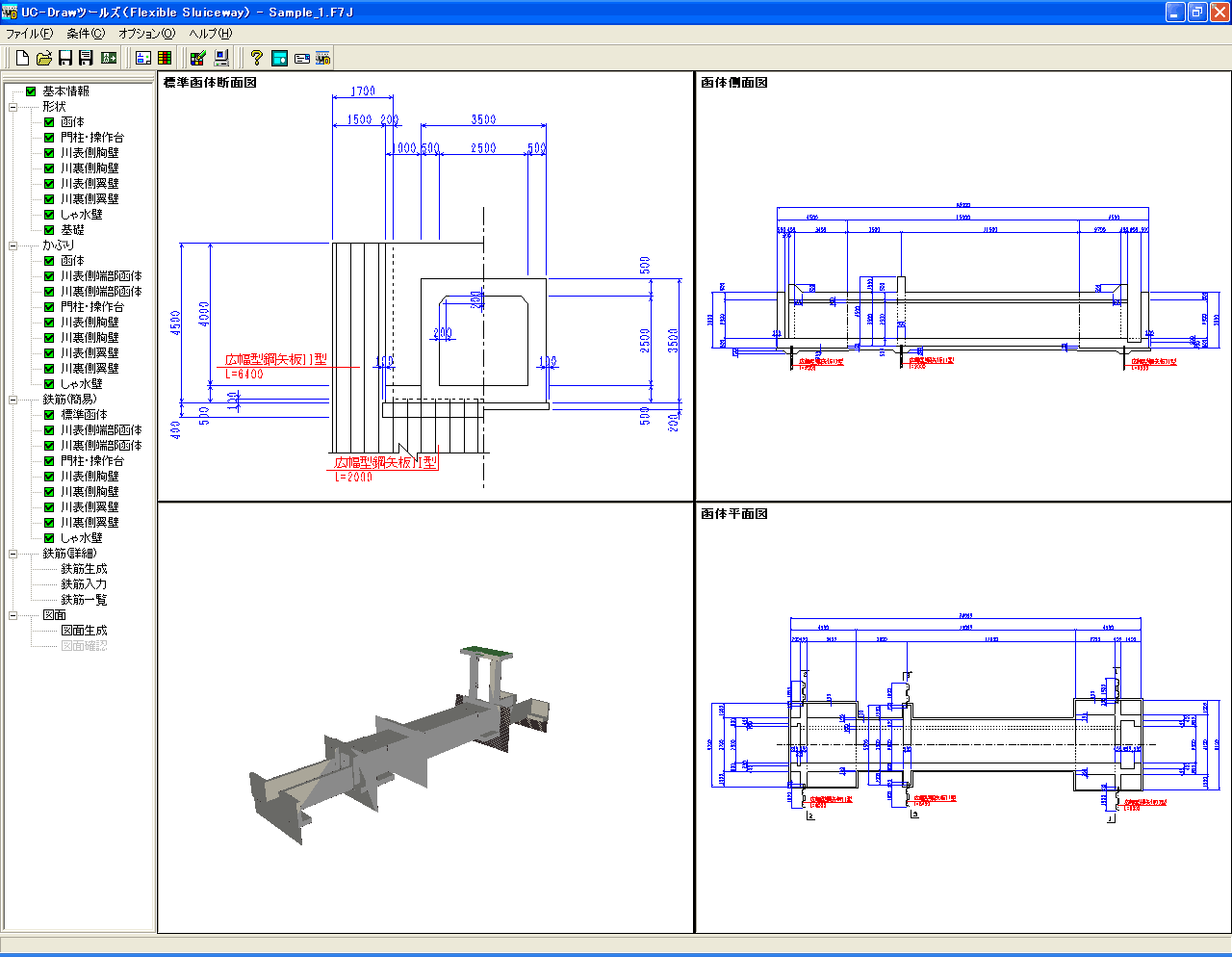

▲メイン画面

▲初期入力(基本情報)

▲形状入力(函体)

▲形状入力(川表側胸壁)

▲かぶり(函体)

▲鉄筋入力(簡易)

▲図面生成画面

▲図面生成画面

図面サンプル

Q＆A(製品評価や導入の際に役立つQ＆Aです)

製品の特長は？

「柔構造樋門の設計・3D配筋」の作図機能に特化し、配筋図・加工図・鉄筋表などの図面を一括自動生成できます。数量計算書（「コンクリート体積」・「型枠面積」・「鉄筋質量」・「鋼材質量」の数量算出過程と総括表を表記）の作成にも対応しています。

他の製品との連携は？

下記の各図面ファイル形式に対応した製品と連携できます。

PSX形式：「UC-Draw」の図面ファイル形式。加工図・鉄筋表の関連を保持していますので、加工図を編集した際に鉄筋表にもその修正を反映することが可能。
SFX：JACICが標準化したCADデータ交換用図面ファイル形式 　

  • SFC：CADデータ交換標準仕様であるフィーチャ仕様形式
  • P21：ISO10303のSTEP／AP202形式

DXF：「AutoCAD」の図面ファイル形式。主にファイル交換用。
DWG：「AutoCAD」の標準図面ファイル形式。
JWW：「JW_CAD」の図面ファイル形式（新）。
JWC：「JW_CAD」の(旧)図面ファイル形式。Ver.2.22H対応。

3D配筋データの生成は可能か？

3D配筋ビューアーを搭載により、生成した3D配筋データが確認できます。また、「3D配筋CAD」との連携により、鉄筋の干渉チェックなどが容易に行えます。以下の3Dデータ形式に対応。

RFV ：「3D配筋CAD」でインポート可能なファイル形式。
3DS：「3DS MAX」の標準ファイル形式。
IFC：IFC仕様のファイル形式。

適用基準は？

適用基準は以下の通りです。

  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
  • 調査等業務の電子納品要領(案)　日本道路公団 平成17年4月版
  • 土木製図基準　「平成15年小改訂版」
  • 柔構造樋門設計の手引き 　平成10年11月 　(財)国土開発技術研究センター
  • 土木構造物設計マニュアル(案)－樋門編－ 平成13年12月　　国土交通省
  • 土木構造物設計マニュアル(案)に係わる設計・施工の手引き(案)－樋門編－平成13年12月　　国土交通省
