サポートトピックス / UC-1シリーズ 保守・サポートサービス関連情報
ラーメン橋脚専用タイプと従来タイプとの
モデル化の相違は?

本プログラム(ラーメン橋脚専用タイプ)と従来タイプとでは、以下の6点のモデル化の相違があります。このため、結果に相違が生じる場合があります。

(1)はりハンチ部の断面データの相違

ラーメン橋脚専用版 従来版
はりハンチ部の断面(部材ごとの平均)

 i 端側  断面積 A(m2) 4.800000
断面二次
モーメント
 直角方向  Iz(m4) 1.600000
 橋軸方向 Ix(m4) 2.304000
ねじり定数 J(m4) 3.175031
 j 端側  断面積  A(m2) 4.064000
断面二次
モーメント
 直角方向  Iz(m4) 0.971085
 橋軸方向  Ix(m4) 1.950720
ねじり定数  J(m4) 2.193407

 i 端側  断面積 A(m2) 4.064000
断面二次
モーメント
 直角方向  Iz(m4) 0.971085
 橋軸方向 Ix(m4) 1.950720
ねじり定数  J(m4) 2.193407
 j 端側  断面積  A(m2) 3.600000
断面二次
モーメント
 直角方向  Iz(m4) 0.675000
 橋軸方向  Ix(m4) 1.728000
ねじり定数  J(m4) 1.650393
はりハンチ部の断面(ハンチ全体の平均によるモデル化)

格点 Area  Iz  Iy  J
i 端 4.200  1.137  2.016  2.413
j 端  4.200  1.137  2.016  2.413

格点 Area  Iz  Iy  J
i 端 4.200  1.137  2.016  2.413
j 端  4.200  1.137  2.016  2.413

A =(4.8+3.6)/2 = 4.2
Iz =(1.6+0.675)= 1.1375
Iy =(2.034+1.728)= 2.016
J =(3.175031+1.650393)= 2.4127


(2)側面鉄筋の取扱いの相違

ラーメン橋脚専用版 従来版
側面鉄筋のモデル化(段ごと)

※断面計算では、鉄筋段数は最大500段に制限されています。
※円形断面の鉄筋配置も段ごとにモデル化されます。鉄筋本数を奇数としている場合は、照査方向に応じて、断面特性を非対称と判断します。
側面鉄筋のモデル化(帯状)


(3)許容応力度法照査用面外モデルの支点位置

ラーメン橋脚専用版 従来版
許容応力度法照査用面外モデルの支点位置(柱基部)面外方向の骨組解析にフーチング剛度の影響が発生しないように、支点を柱基部としました。
許容応力度法照査用面外モデルの支点位置
(フーチング中心下端)



(4)はりに勾配を持つモデルの剛域長算出

ラーメン橋脚専用版 従来版

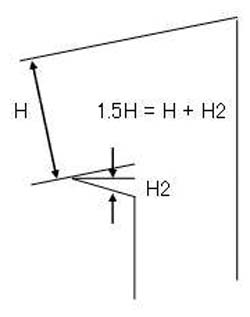

はりに勾配を持つモデルの剛域長算出(勾配を考慮する)
道示W 8.3.2から、部材の軸線が25度以上傾斜するハンチを有する場合は、部材厚さが1.5倍となる断面より内部を剛域とします。この時、1.5倍となる断面厚さの算出にはりの勾配分を考慮しています。
はりに勾配を持つモデルの剛域長算出(勾配を考慮しない)勾配分の断面高さが考慮されません。





(5)直接基礎の偏心方向(基礎底面地盤の許容鉛直支持力における有効載荷面積の算出方法)の取扱いの相違

ラーメン橋脚専用版 従来版
直接基礎の偏心方向(1方向偏心) 直接基礎の偏心方向(2方向偏心)


(6)杭基礎の設計方法の相違

ラーメン橋脚専用版 従来版
直接基礎の偏心方向(1方向偏心) 直接基礎の偏心方向(2方向偏心)



前ページ    インデックス    次ページ
(Up&Coming '11 新年掲載)
