DesignBuilder V4.1がリリースされました。主な改訂内容は次の通りです。
- モデラー
実際の構造レイヤに基づいた正確なサーフェス形状とゾーンフロア面積と体積。BIMインポート・メカニズムが改善、BIMサーフェスも含む各スペースをブロックとして読み込む。
- EnergyPlus
複数のEnergyPlus シミュレーションをキューイングさせ、ローカルマシンまたは複数のネットワークサーバ上で並列で実行させる。
- ビジュアライズ機能
断面ツールにより断面の可視化が可能。
- CFD機能
サーバセンター解析等に使用可能なCFD循環ファン。
- 詳細HVAC機能
地中熱利用ヒートポンプ、加熱用・DHW(家庭用温水用)の太陽熱温水システム、置換換気と床下空調 (UFAD) 気温分布を正確にモデル化することが可能。
- LZC（Low and zero carbon）と再生可能エネルギー
PV (太陽電池)パネル、インバータ、バッテリー）。風力タービン。本項では、上記から、断面ツール、CFD循環ファン、地中熱利用ヒートポンプを紹介します。
|
ビジュアライズ機能（Visualise）で使用できるSection Cutツールは、3次元レンダリングされたモデル上で、マウスオーバーした場所で建物の断面を切ってモデルを確認することが可能です。
 |
| ▲図1 断面ツール |
|
データセンターの検討等で使用されるファンの設定です。これまでは、Supply（給気）、Extract（排気）を別々のCFD境界がありましたが、片方の面から他方の面に気流が抜ける、任意の大きさの「面」を配置することが可能です。

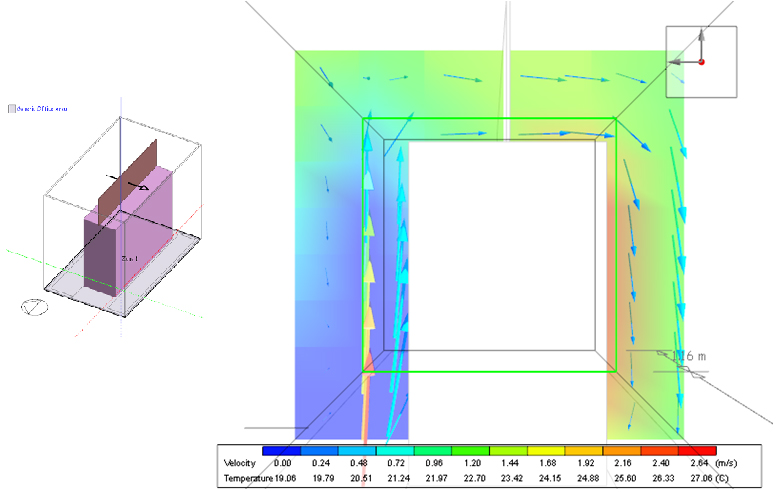

下図では、データセンターのホットアイルとコールドアイルに見立てた空間で、CFD循環ファンを上部に設置し、効果的に冷気が循環している様子をシミュレーションで確認できます。
 |
| ▲図2 CFD循環ファン |
|
クローズドシステムの地中熱ヒートポンプ（GSHP）のシミュレーションが可能になりました。詳細HVACのテンプレートGSHP - Heated

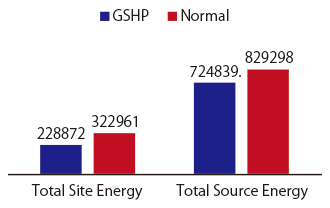

Floor and Chilled Beamsなどが適用でき、通常のシステムと比較することが可能です。下図の例では、GSHPの場合の方が、敷地内エネルギーで29％程度、1次エネルギーで14％程度少なくなりました。
 |
 |

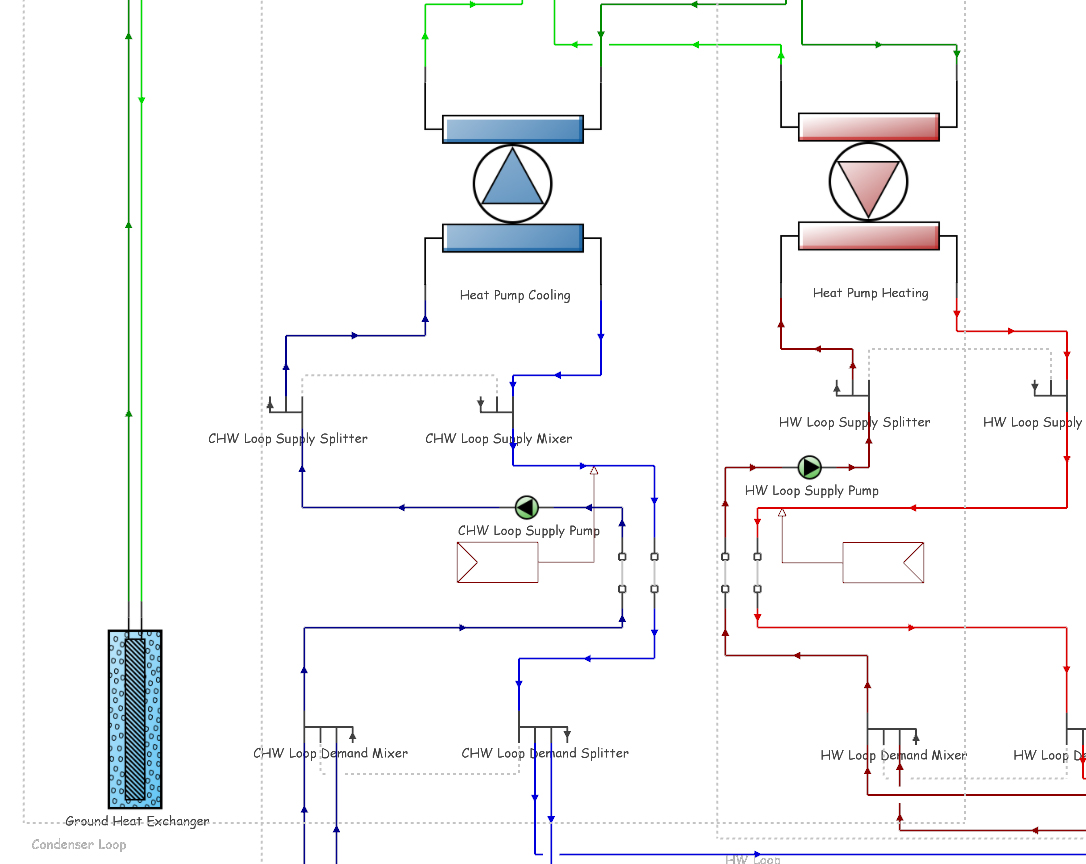

| ▲図3 GSHPのシステム |

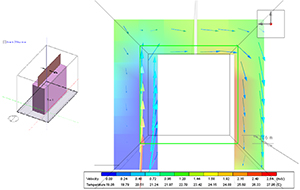

▲図4 CFD循環ファン |
|
| (Up&Coming '14 秋の号掲載) |
 |
|
