バージョンアップにより変更・追加された機能について解説します。
カッティングサーフェイス
多くのサーフェイスからなる複雑なモデルを容易に構築することを可能にするために、カッティングサーフェイスの機能がMaxsurfバージョン18から追加されました。各サーフェイスには一連のカッティングサーフェイスがリストアップされます。カッティングサーフェイスは、サーフェイスをトリムする際に複数の領域に分けるために使われるサーフェイスです。デフォールトでは、各サーフェイスは、デザイン内の他の全てのサーフェイスが、カッティングサーフェイスとして認識されており、今までのMaxsurfの状態となります。新機能により、ユーザーは任意のサーフェイスをトリムに使うカッティングサーフェイスとして認識させることができるようになりました。これにより、多くのサーフェイスを持ち、複雑なトリムを使ったデザインの構築を簡素化してくれます。
カッティングサーフェイスの設定は、サーフェイス属性ダイアログまたはサーフェイス属性シートから行ないます。（図1）
 |
| ■図1 サーフェイス属性ダイアログ |
カッティングサーフェイスボタンをクリックすると、カッティングサーフェイスダイアログが表示されます。

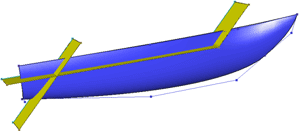

シンプルな例として、図2のメインハル（青）は、今までのMaxsurfでは、4つの領域に分割される。

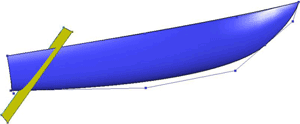

しかし、新しい機能により、ハルサーフェイスが、トランサムのサーフェイスのみをカッティングサーフェイスとして認識されている場合、ハルは2つのトリミング領域にのみ分割される。（図3）
 |
| ■図2 |
 |
| ■図3 |
| Maxsurf Stability(Hydromax) |
ホギングとサギング
Maxsurf Stabilityにホギングとサギングが再び備えられました。しかし、その操作は以前のものと異なります。ハルを変形させる代わりに、ウォーターラインを動かすことでモデル化されます。これにより、重量と浮力分布の差による船舶ベンディングモデルで、より現実的なものとなります。これは、与えられた水線は、船舶がトリムやヒールしても、ホギングとサギングにより変化しないことを意味します。下のイラストは、正立ハイドロスタティックスで、トリム有り無しの状態を示しています。ホギングは1mです。
 |

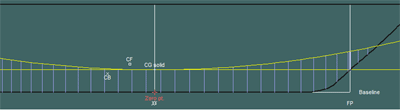

| ■図4 1mホギング、トリム0 |
 |

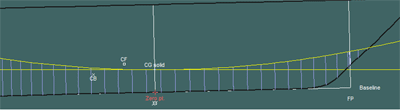

| ■図5 1mホギング、トリム0.5mバイザスターン |
Maxsurf Ver.18.02より製品構成、保守、ライセンスの体系、および価格が変更されました。※1
| 製品名 |
含まれているモジュール |
価格（アカデミー価格：50%） |
| 新規 |
SELECT保守※2 |
| Maxsurf |
Maxsurf Fitting（旧Prefit）
Maxsurf Link（旧Hydrolink）
Maxsurf VPP（旧SPAN）
Maxsurf Resistance（旧Hullspeed）
Maxsurf Modeler（旧Maxsurf Plus）
Maxsurf Stability（旧Hydromax/S）
Maxsurf Structure（旧Workshop/S） |
\749,000
（\374,500） |
\120,000
（\60,000） |
Maxsurf
Advanced |
Maxsurfに下記モジュールが追加されます
Multiframe（旧Multiframe 3D, Section Maker）
Maxsurf Motions（旧Seakeeper）
Maxsurf Modeler Advanced（旧Maxsurf Pro）
Maxsurf Stability Advanced（旧Hydromax Pro）
Maxsurf Structure Advanced（旧Workshop Pro） |
\2,674,000
（\1,337,000） |
\428,000
（\214,000） |
Maxsurf
Enterprise |
Maxsurfに下記モジュールが追加されます
Multiframe Advanced（旧Multiframe 4D,Section Maker,Steel Designer）
Maxsurf Motions（旧Seakeeper）
Maxsurf Modeler Advanced（旧Maxsurf Pro）
Maxsurf Structure Advanced（旧Workshop Pro）
Maxsurf Motions Advanced※3
Maxsurf Stability Enterprise（旧Hydromax Ultimate） |
\4,456,000 |
\713,000
（\356,500） |
※1：SELECT保守に加入すると、全てネットワークライセンスとなります。
SELECT保守終了時、更新されたなかった場合はスタンドアロン切替わります。
※2：SELECT保守価格
1.保守期間中のユーザ様の場合
2013年3月31日まで（2012年4月に更新している場合は期限まで）に移行される場合→製品価格の約16%（表示価格）
2.保守が切れている場合→製品価格の約20%
※3Maxsurf Motions Advanced は、2012年第3期にリリース予定です。リリースまでの間はMaxsurf
Motion をご利用いただけます。
| Maxsurfセミナー |
●開催日 ： 2012年11月2日（金） 9：30〜16：30
●本会場 ： フォーラムエイト東京本社GTタワーセミナールーム
※TV会議システムにて 東京・大阪・名古屋・福岡・仙台にて同時開催
●参加費 ： 1名様 \18,000 (税別) |
|
|
