「設計要領 第二集 カルバート編 H28.8 NEXCO」（P.57）では、カルバート内を本線およびランプとして使用する本線用カルバートにおいて隔壁には衝突荷重を考慮するとの記載があります。
本プログラムでは、検討対象＝通常設計の2、3連ボックスにおいて隔壁への衝突荷重の考慮に対応しています。今回は隔壁への衝突荷重に関する入力についてご紹介いたします。

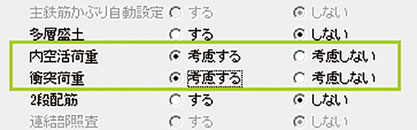

「内空活荷重＝考慮する」に設定いただくことで、その下の「衝突荷重：考慮する／考慮しない」スイッチが有効になります。衝突荷重を考慮する場合はここで「考慮する」に設定してください。

なお、内空活荷重の考慮が不要な場合は、「荷重」→「内空活荷重」画面で何も入力せず確定していただいて問題ありません。

▲図1　「初期入力」画面のスイッチ

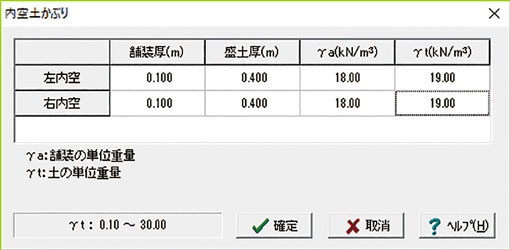

内空の路面状態に関する入力画面です。単位体積重量の初期値は0ですが、0のままでは確定できませんので任意の値を入力してください。

▲図2　「内空土かぶり」画面

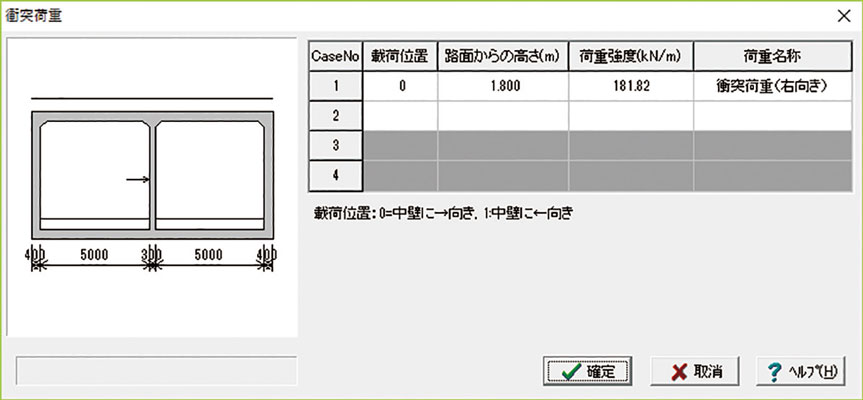

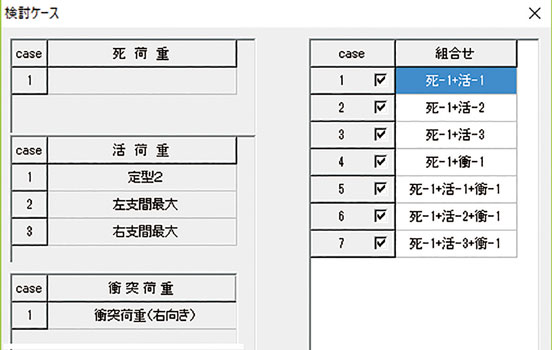

死荷重のみのケースおよび死荷重＋活荷重のケースに対して衝突荷重を組み合わせた候補を自動設定します。不要な組み合わせケースは、左横のチェックマークをクリックして外してください。

▲図4　「検討ケース」画面

「衝突荷重時」タブ押下時の許容値が衝突荷重時用です。適用基準選択に応じた値を自動セットしますが、衝突荷重時用は常時用の値に割増係数1.5を乗じた値を自動セットします。お考えの値と異なる場合はこちらで直接、入力変更してください。

▲図5　「許容値」画面
