「ブロック」の概要について

今号より新たにサポートトピックスにFEMLEEGが加わることになりました。記念すべき第1回は、FEMLEEG独自の概念である「ブロック」を取り上げます。この概念を深く理解することで、プリプロセッサであるFEMISの豊富な機能を有効に活用することができ、さらに一段上のモデリングが可能になります。
今回は、まずブロックの全体像を説明し、次回以降では具体的な操作を交えながら理解を深めてまいります。

 ブロックとは

ブロックとは、生成単位ごとにできる節点、または要素の集まりです。1要素=1ブロックの場合もあれば、複数要素で1ブロックを構成する場合もあります。
要素は必ずどこかのブロックに属していますが、重複してブロックに属することはありません(1対1の関係)。ちなみに節点は必ずブロック(要素)に属しているとは限りません(このどこにも属さない節点を自由節点と呼びます)。ブロックには生成ごとに番号(ブロック番号)がつけられ、この番号によって識別されます。

 ブロックの次元・タイプ・種類

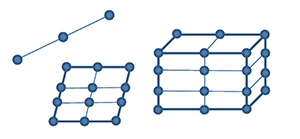

ブロックにはその形状から、次の3つの次元があります。
1次元ブロック
直線、曲線的な拡がりを持つブロックです。
2次元ブロック
平面、局面的な拡がりを持つブロックです。
3次元ブロック
立体的な拡がりを持つブロックです。

また、生成方法によって、次の2つのタイプがあります。
節点ブロック
節点だけで構成されているブロックです。
要素ブロック
要素で構成されているブロックです。



※図の点線はブロックのつながりを表しているだけで、実際には節点間には何もありません。実線は実際に要素があることを示しています。

さらにブロックの持つ情報により、次の2つの種類があります。
単純ブロック
単なる節点または要素の集まりのブロックです。ブロックの持つ情報は、属している節点、要素の節点番号、要素番号だけです。
写像ブロック
単純ブロックが持つ情報(節点番号、要素番号)に加えて、ブロック情報を持っているブロックです。

 ブロック情報

ブロック情報とはブロックを構成している面(ブロック面)と、ブロックを構成している辺(サイド)の情報になります。

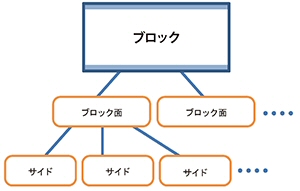

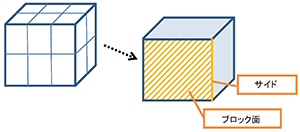

ブロック面はブロックの境界面であり、面上の節点(群)の情報を持っています。サイドはブロックの境界線であり、線上の節点(列)の情報を持っています。サイドにはその方向の情報もあります。ブロック面、サイドはそれぞれ番号(ブロック面番号、サイド番号)を持っています。ブロックはブロック面で構成され、ブロック面はサイドから構成されています。写像ブロックはこのような位相構造を持ったブロックになります。

FEMISでは、これらブロック面やサイドを使ってメッシュ形状を生成していくことになります。

次回から具体的な操作を示して、どのような操作でどんなブロックが作成されるのかを説明していきます。





インデックス

次ページ
(Up&Coming '16 秋の号掲載)
