斜面の安定計算に付属の「モデル作成補助ツール」（以下、補助ツール）を用いたモデリングに関するお問合わせの中で、比較的件数の多い事象について、設定のポイントおよび解決法についてご紹介いたします。

例えば、ご自身では全幅が75mとして取込んだはずの図面が、補助ツール上では0.75mとなっているなど、“過小”または“過大”なスケールになっているなどといったご経験はありませんか？これは、補助ツールの単位が(m)であるのに対しCAD図面の単位が(mm)となってことに起因する、双方間のスケール不一致によるものです。前述の例における解決方法としましては、お使いのCADソフトにて0.75m（図1）→75m（図2）へスケールアップ（100倍）し、双方のスケールを合わせた上で、当該ファイルを補助ツールにてインポートします。

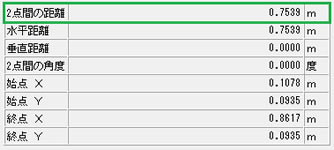

■図1　スケール調整前（UC-Draw計測機能より）

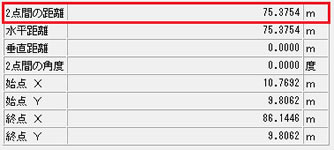

■図2　スケール調整後（UC-Draw計測機能より）

「計算対象範囲」や「土質ブロック」の属性を設定するとき、一見問題がないようなモデルであるにも関わらず『１つの図形にする必要があります。閉図形内外の線分選択を解除してください』なる旨のエラーメッセージが表示され、上手く設定できないご経験はありませんか？ これは、CADファイルをインポートした場合に多く見られる事象の1つで、その多くは“閉図形になっていない”または“余計な線分が選択されている”場合があります。

今回は、“閉図形になっていない”事象の解決方法として、モデルの閉口チェック手順を以下にご紹介いたします。

1. モデルの閉口チェックボタンをクリックします。


2. チェック結果から問題の箇所を確認します。（図3）

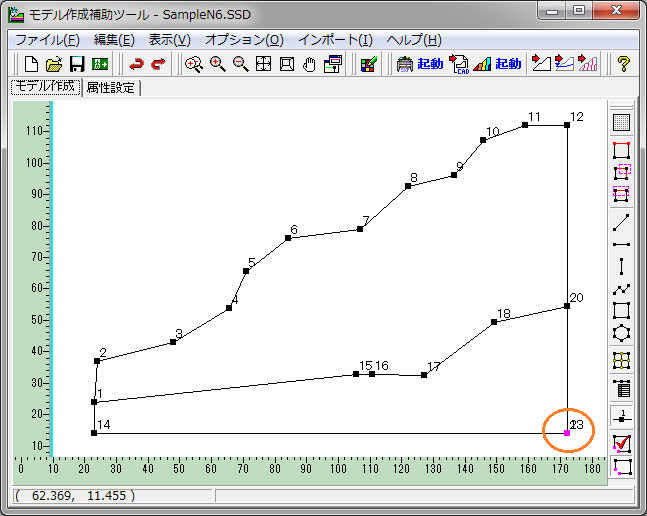

   ■図3　閉口チェック結果


3. 問題の箇所を中心に拡大表示します。（図4）

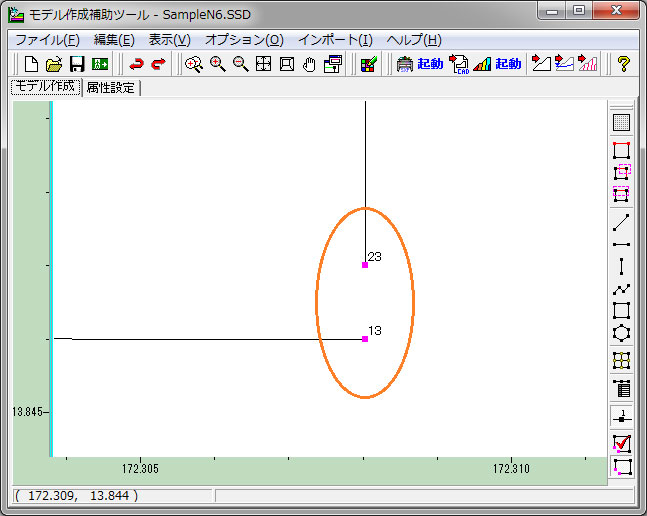

   ■図4　拡大表示による問題箇所の確認


4. 問題のID点を結合します。この例ではID23をID13に結合。

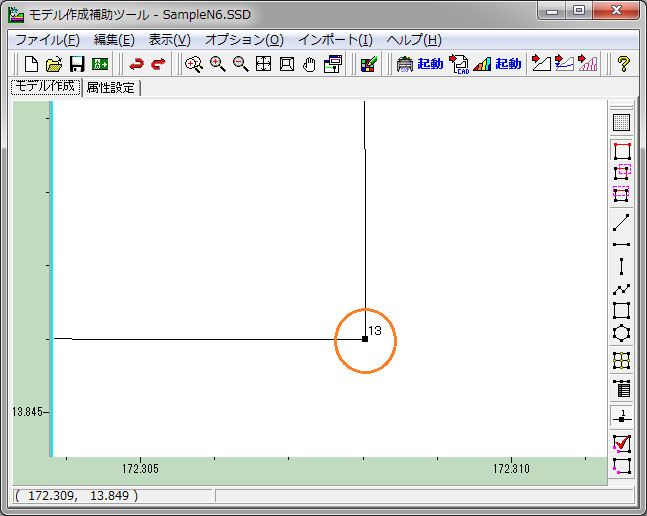

   ■図5　ID点の結合


5. 再度モデルの閉口チェックを実施し、問題が無いことを確認します。 （図6）

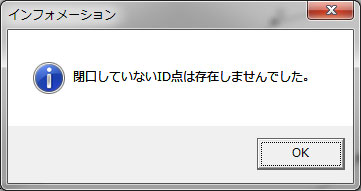

   ■図6　再チェック結果
