下部工基礎スイート（Ultimate）は、「橋脚の設計」，「橋台の設計」，「基礎の設計計算」，「深礎フレーム」など、橋梁下部工を設計するときに必要な設計ソフトで構成され、平成14年道示対応のカスタマイズ版を含めて23製品を有しています。対応している形式を下表にまとめました。
橋脚
|
形式 |
新設 |
補強 |
図面 |
対象 |
| 躯体 |
底版 |
橋
脚 |
RC単柱式 |
○ |
○ |
○ |
○ |
Advanced |
| RC壁式 |
○ |
○ |
○ |
○ |
RCラーメン式
（2柱〜4柱） |
○ |
○ |
○ |
− |
Senior |
| PC単柱式 |
○ |
− |
− |
− |
Ultimate |
|
橋台
|
形式 |
新設 |
補強 |
図面 |
対象 |
| 躯体 |
底版 |
橋
台 |
逆Ｔ式 |
○ |
− |
○ |
○ |
Advanced |
| 重力式 |
○ |
− |
− |
○ |
| 箱式 |
○ |
− |
○ |
− |
Ultimate |
| ラーメン式 |
○ |
− |
○ |
− |
Ultimate |
|
基礎
|
形式 |
新設 |
補強 |
図面 |
対象 |
| 躯体 |
底版 |
基
礎 |
直接 |
○ |
− |
○ |
− |
Advanced |
| 杭 |
○ |
− |
○ |
○ |
| ケーソン |
○ |
− |
− |
− |
| 鋼管矢板 |
○ |
− |
− |
− |
| 地中連続壁 |
○ |
− |
− |
− |
| 深礎 |
○ |
− |
− |
− |
Senior |
|
震度
| 上部構造 |
下部構造 |
基礎形式 |
対象 |
| 箱桁，JIS箱桁 |
橋台 |
直接基礎 |
Advanced |
| 中空床版 |
橋脚 |
杭基礎 |
| Ｔ桁 |
ラーメン橋脚 |
ケーソン基礎 |
| 合成桁 |
ラーメン橋台 |
直接入力 |
| 鋼箱桁・Ｉ桁 |
製品連携 |
− |
| 直接入力 |
直接入力 |
− |
|
| ▲図1 下部工基礎スイートの対応構造物 |
以上のとおり、下部工基礎スイート製品、特に震度算出との連携機能を用いて、下記のようなモデルも簡単に作成し、設計する事ができます。
 |

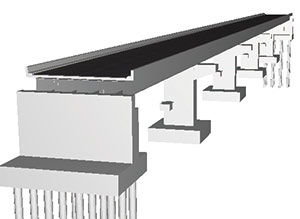

| ▲図2 下部工基礎スイートを使った設計モデル |
|
スイート製品の基本機能「2DCAD機能」

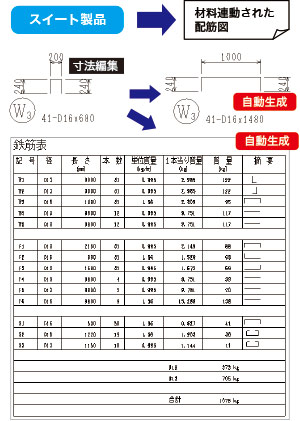

UC-1エンジニア・スイート基本機能のご紹介第6弾として今回は、スィート製品で生成した配筋図を効率よく編集可能な「2DCAD機能」の「加工図・鉄筋表編集機能」について紹介致します。スィート製品で生成する図面（配筋図）には、材料情報（加工図の寸法、鉄筋記号、鉄筋径、本数など）を含んでいます。そのため、図面に作図された加工図を編集（長さ、本数、鉄筋記号、折れ角度、形状などを編集、あるいは、追加、削除）することで、編集内容を反映した加工図、配筋図、鉄筋表を瞬時に自動生成できます。
 |
| ■図1 ケーソン式 (左)、自立矢板式(右)係船岸の設計例 |
|
|
| (Up&Coming '14 盛夏の号掲載) |
 |
|
