バージョン20で予定されている新機能を紹介します。
| Maxsurf Stability(Hydromax) |
風圧面プロファイル-風向
サーフェイスの投影方向を示す風向：90°は横方向への投影を表わし、0°は長手方向の投影の向きとなる。角度の符号に依存しないため、0°から180°の間の角度の設定が可能です。
 |
 |

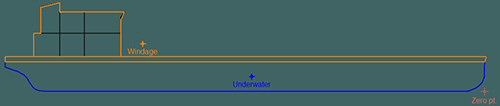

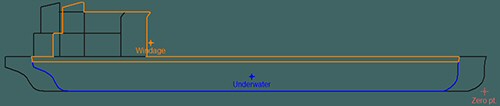

| ■図1 風圧面積：90°（上）および70°（下） |
ヒールの影響
Maxsurf Stabilityは、正立（ヒール無し）時の風圧投影面かヒールした本船の実際の風圧投影面かを選択する機能を備えます。選択は、Edit|Preferencesダイアログにより指定します。各ヒール角毎の風圧投影面の計算は、解析の計算時間を大幅に拡大することに注意して下さい。クライテリア（基準）評価では、水面下横投影面と正立時（ヒール無し）面積中心が常に使われます。しかし、風ヒールモーメントは、Preferencesダイアログで選択されていれば、実際の傾斜時（ヒール有り）風圧投影面が使われます。
 |

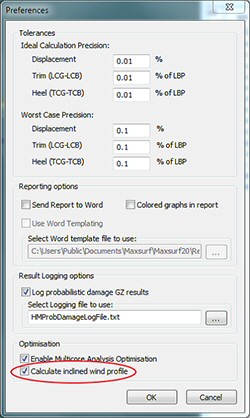

| ■図2 正立もしくは傾斜風圧投影面の選択ダイアログ |
 |

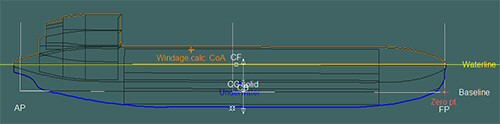

| ■図3 正立時の風圧投影面の計算が 全てのヒール角で使われる |
 |

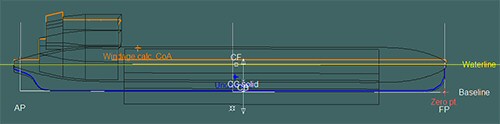

| ■図4 傾斜時の風圧投影面を使った風圧面の計算 |
風圧サーフェイスのグループ定義
風圧面は、Display|ContourダイログのWindage Profile’を有効にすることにより表示できます。
 |
| ■図5 |
新マーカー機能
マーカー機能にいくつかの新機能が加わりました。これらは、膨大な量のマーカー（レーザースキャンの入力など）に対してサーフェイスフィッティングを行なう際等で使われます。
まず最初に、割り振られたサーフェイスに対する距離によりマーカーを色分けする機能。全てのマーカーが正しくサーフェイスに割り当てられている（マーカー表やマーカー属性などにより）ことを確かめ、Markerメニューより、Measure Surface Errorを選択します。
 |

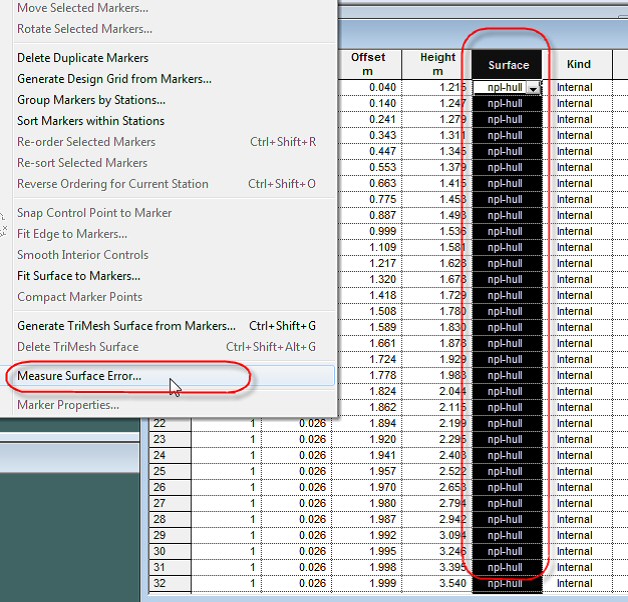

| ■図6 割り当てられたサーフェイスからのマーカーの距離を計測 |
 |
|
 |

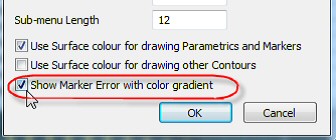

■図7 Edit Preferencesダイアログで、
”Show Marker Error with color gradient”を選択 |
|

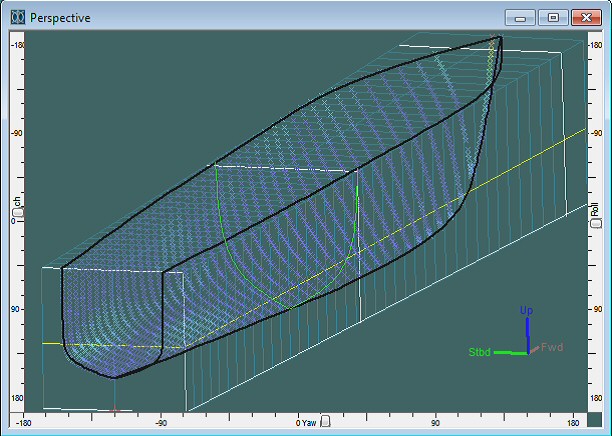

■図8 マーカーはサーフェイスからの距離に応じて、
カラーコーディングされている（濃い青：近い、赤：遠い） |

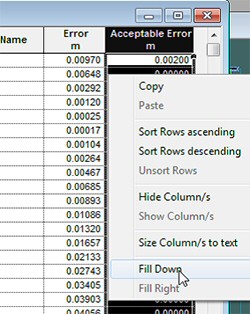

2つ目は、サーフェイスからの距離が許容値よりも小さいマーカーを隠す機能。マーカー表に許容距離値を入力する（フィルダウン機能が便利）。そして、Display|Markersメニューより、”Hide
Acceptable Markers”を選択します。
 |
|
 |

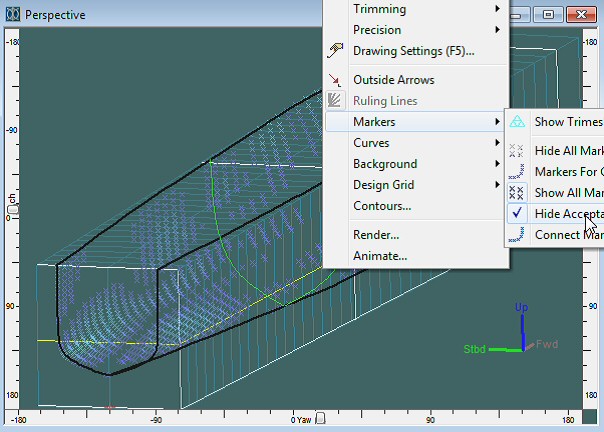

| ■図9 |
|
■図10 割り振られたサーフェイスからの距離が
許容値より小さいマーカーが非表示になっている |
