| 「UC-1エンジニア・スイート（UC-1 Engineer's Suite）」は、設計CADソフトウェアであるUC-1シリーズ各製品の新しいセット版の総称で、4月に第１弾をリリースし、7月には最終の第4弾をリリースしています。ここでは、UC-1エンジニア・スイートの５大強化機能の中の「２DCAD機能」（単独製品の図面確認より遥かに多様な編集が可能になりました）について、「具体的な機能を教えてください。」とのお問い合わせを頂きましたので、以下にご紹介いたします。 |
２次元図面生成機能を有する単独製品（橋台、橋脚、BOXカルバート、擁壁、杭基礎などの設計プログラム）では、生成した図面を表示・編集・出力する機能をサポートしています。その編集機能には「引出線編集、寸法線編集、図形配置の編集」機能を備えており、細かなレイアウト調整を行うことが可能です。
なお、加筆あるいは作図要素の編集機能を備えておりませんので、図面ファイルへ出力（SXFあるいは他の２次元図面データフォーマット、弊社２次元CAD：UC-Drawフォーマット）し、出力した図面を編集して、目的の図面を作成して頂いています。 |
UC-Drawは、豊富な作図・編集・表示コマンドを揃えた柔軟で効率的な図面作成を可能とする２次元汎用CADであると同時に、土木専用CAD として、計算機能のある鉄筋表生成機能、ワークシートによる作表機能、ラスターベクタ混在編集が可能なラスター機能、シンボル集、帯表／柱状図作成機能、線形変換機能などを搭載し、土木製図に威力を発揮するCADプログラムです。
| 作図コマンド |
垂直線／平行線／直交線／連続線／角度線／円接線／繰返線／円／接円／円弧／楕円／楕円弧／スプライン／ベジエ曲線／クロソイド曲線／多角形／点／文字列／寸法線／引出線／標高線／省略線／中心線／勾配線／傾斜マーク／ハッチング |
| 編集コマンド |
移動／複写／回転／反転／トリム／ストレッチ／カット／面取／等高線／部品登録／属性編集 |
| 土木製図コマンド |
土木図形シンボル生成（構造図／帯表／柱状図／線形変換など）、配筋（展開図／鉄筋表／加工図）
完成平面図／測量／計測／SXF属性 |
| 計測コマンド |
２点間距離［直線･円弧／周長／直線情報／円・円弧情報／角度／任意点座標／面積／三斜求積／ヘロン求積／座標求積 |
|
２次元図面生成機能を有するUC-1エンジニア・スイート製品では、生成した図面を「UC-Draw」と同じ編集機能を有した編集，出力ツール（２DCAD機能）を標準サポートしていますので、その編集機能を使用することで、生成された図面から効率よく目的の図面を作成することが可能になりました。
 |

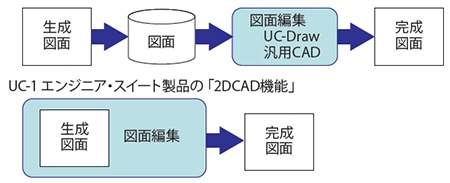

| ■図1 「図面確認機能」と「２DCAD機能」の図面編集の流れ |
|
スイート製品の基本機能「クラウドバックアップサービス」
UC-1エンジニア・スイート基本機能のご紹介第二弾として、今回はクラウドバックアップサービスについて取り上げます。クラウドバックアップサービスとは、お客様のパソコンに保存されているファイルに対して、弊社クラウドサーバに自動でバックアップを実施する機能です。
クラウドバックアップサービスは単独のサービスとして提供しておりますが、UC-1エンジニア・スイート製品をご購入のお客様には無料でこのサービスをご利用いただけます。また、バックアップの対象ファイルやスケジュールなどの設定を、UC-1エンジニア・スイート製品のプログラムから実施することができるため、作成したファイルを簡単にバックアップ対象に設定することができます。
 |

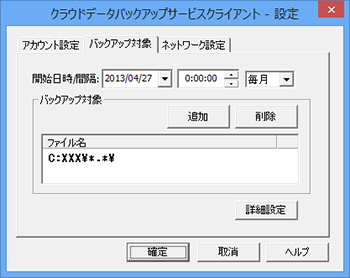

| ■図2 クラウドバックアップサービス設定画面 |
|
|
| (Up&Coming '13 秋の号掲載) |
 |
|
