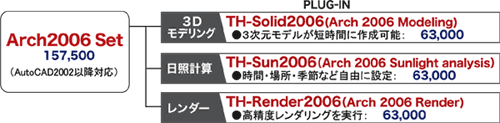

Arch2006シリーズ THSware建築設計プラグイン |
|
TH-Solid2006(3Dモデリング)
TH-Sun2006(日照計算)
TH-Render2006(レンダリング) |
各\60,000(税込 \63,000)
AutoCADプラグイン |
|
AutoCADをベースとしたプラグインソフトで、3次元モデリング、3次元建物モデルによる日照計算、3次元モデルレンダリングをそれぞれサポートする製品を安価で提供いたします。 |
|
|
|
WindowsNT 4.0/2000/XP/98/Me対応 |
|
|
|
プログラムの機能と特長
 |
 |
|
●製品概要
TH-Solid2006は、AutoCADをプラットフォームとした3Dモデル作成のソフトであり、AutoCAD2002~2006をサポートしています。このソフトはパラメーター化した基本オブジェクトと2D面に高さを与える方法でモデルを作成し、ブール演算とカットによって複雑な3Dオブジェクト(複合オブジェクト)を生成させます。基本オブジェクトと複合オブジェクトはいずれも再編集することができます。
●製品の特徴
・基本オブジェクト
(直方体、円柱、円錐、球、ウエッジ、半球、四角錐、ブリッジアーチ、丸いアーチ、山壁体、円環体)をサポート。
・基本形状は作成時と同じ操作で、繰り返し編集を行うことができます。
・複合オブジェクトの編集履歴を記憶していますので、任意のステップから再編集することができます。
●適用範囲
建築設計、室内デザイン、製品デザイン など

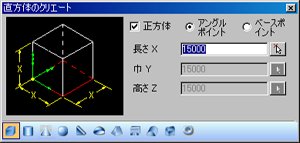

▼基本オブジェクト作成(直方体) |
|

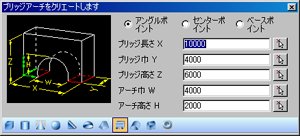

▼基本オブジェクト作成(ブリッジアーチ) |
 |
|
 |
|
|
|
 |
|
●製品概要
TH-Sun2006の用いる建物日照分析では、正確な定量分析や可視化的な日照シミュレーションなど、さまざまな方法で検証が行えます。新建築物の既存建築物への影の影響を分析するだけではなく、最も合理的な日照を得るために建築物位置と角度を検討することができます。
●分析方法
・壁面日影図作成:窓の日照状況に対して分析表を作成します。
・影の分析:時間日影図作成します。
・シングルポイントの分析:特定の位置に対して詳しい分析を行い、日照に関する詳細時間を計算します。
・地区分析:平面あるいは正面に対して日照分析を行い、日照条件は地域によって区別することが可能です。
・日照シミュレーション:建築物同士の日照関係についての3D表示で確認できます。
●製品の特徴
・日照標準の設定をサポートしています。
・快速な日照モデル作成方法を提供し、その他の複雑な遮るモデルはAutoCADの3Dモデルなどを使用できます。
・計算精度は高く、計算速度も、大規模な団地計画の建築群に対する日照分析なども容易に行えます。
・日照分析方法は複数ありますので、互いに検証することができます。
・データ分析と建築物同士の日照関係についての3Dシミュレーションを通じて総合的な分析を行い、科学的で合理的な企画とレイアウトの調整をサポートします。

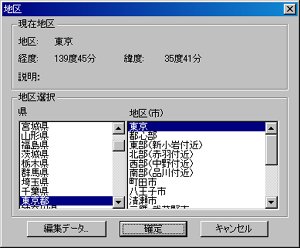

▼対象地区選択画面 |
|

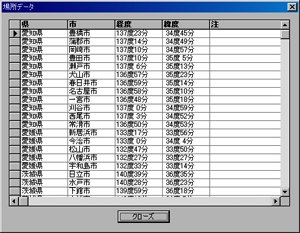

▼地域別緯度/経度リスト |
 |
|
 |
|
|
|
 |
|
●製品概要
TH-Render2006はAutoCADをプラットフォームとし、AutoCAD2002~2006をサポートしています。このシステムは光源を設定し、シーン内のオブジェクトにマテリアルを与えることで、コンピューター上でのバーチャルリアリティを描画します。システムが提供しているレンダリングエンジンの処理能力を利用し、写真のようなイメージと動画ビデオファイルを出力します。
●製品の特徴
・理解しやすいカメラ撮影の原理で透視図を作成できます。
・光源タイプ:ポイント光源、線光源、面光源、スポットライト、平行光をサポート。また光線の追跡(Raytrace)や光の転送
(Radiosity)などもサポートしています。室外光の光源を自動的に考慮し、影の立体感を強化します。
・シーン設置:シーンにおいて、背景、霧、影、テクスチャを設置します。
・レンダリング:静的レンダリング及び動画レンダリングが可能です。
・テクスチャ:DBシステムで管理しているため、合理的なテクスチャ分類での管理機能をもち合わせています。
●適用範囲
室外と室内の効果表現

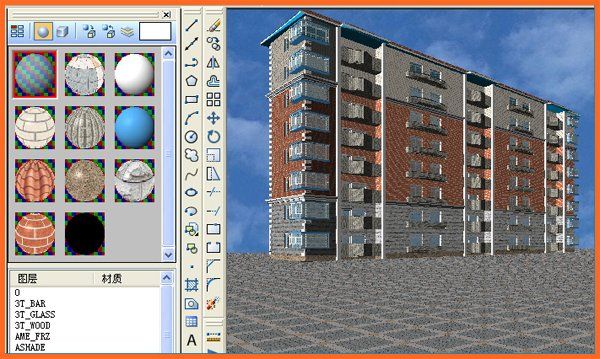

▼テクスチャパネルとプレビュー |
 |
|
|
開発元:THSware社(清華スウェア軟件科技有限公司)( http://www.thsware.net )
|
|
