Multiframeは1992年以来多くの構造物のコンセプト設計、トラス構造、マンション、橋梁、鉄塔、モニューメントなどの設計・解析に利用されています。
● Version11（2009年2月末）リリース
9月19日、東京コンファレンスセンター・品川にて第2回FORUM8デザインコンファレンスが開催されました。
新バージョンは開発元から技術者を招き会場で発表されました。来春リリース予定の新バージョンの特徴について記述します。
（１）平面等分布荷重の設定
風荷重や雪荷重の設定に威力を発揮します。
設定の方法には以下の3つの方法があります。
・節点を選択しながら面荷重を設定する方法 ・多角形を描いて面荷重を設定する方法 ・自動認識させる方法

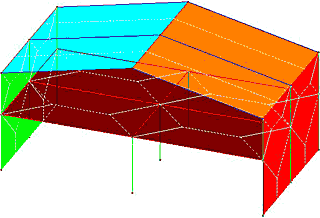

節点を選択し部材をなぞることで上記のように平面等分布荷重の設定が簡単に出来ます。平面を色分けすることでユーザーは縦横の部材を区別し、入力ミスが抑えられ、モデルの簡便化で応用範囲が一気に広がりました。
（２）ミラーリング機能

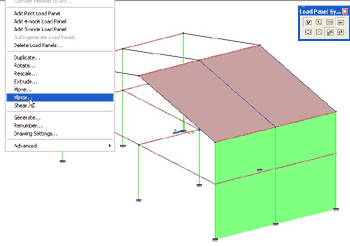

Multifameは任意形状のモデルを描く機能が優れており、押し出し、複写、クリッピング、マスキング、回転、ミラーリングなどの機能を利用することで、複雑なモデルも三次元で設計出来ます。下図例はミラーリング機能を利用したモデル設計事例です。
●MultiframeのAutomation機能について
大型プラント設計や（部材数10,000以上）巨大プロジェクト
(空港格納庫)などのプロジェクトで部材を差し替えたり、荷重値を設定した後に荷重の増減があってもモデルをその都度作成せずに、VBAでプログラミングを記述すると自動的に設計⇒荷重値の設定⇒解析まで一気に遂行できます。
前号はプラント設計事例を紹介しました。
今号はMS/Excelを利用した簡単な例を紹介します。

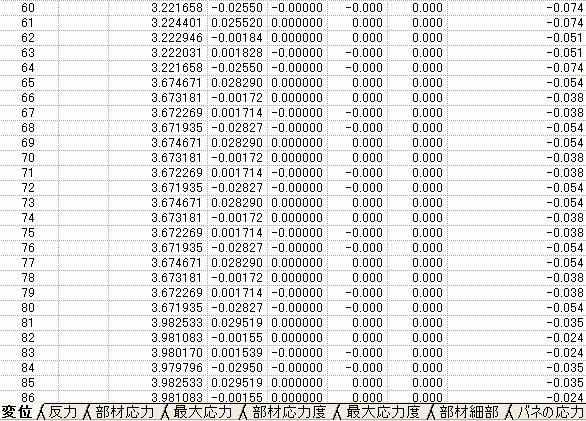

解析結果 節点の変位を表示。

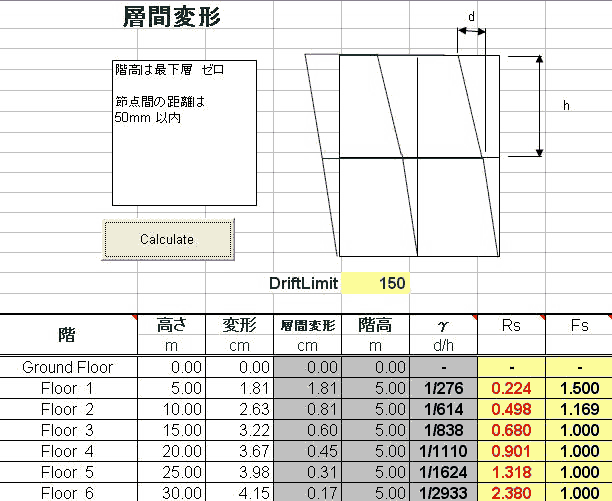

下記変位から層間変形をExcelで自動計算します。
●Steel Designer
今回のVersion11では幅厚比の不具合が修正されました。
|
●有償セミナー
Multiframeのユーザの方を対象に、有償セミナーを開催しています。前回11月12日も、多くのユーザの皆さまに参加頂きました。ありがとうございます。
参加者全員がパソコンを使用し、操作出来る実習形式です。Multiframe、Section
Makerを概要から操作手順について、実務に即活かせる内容を1日で習得できるよう解説いたします。
TV会議システム
弊社の各拠点をつないだTV会議システムを利用して、セミナーを開催いたします。お近くの会場をご利用ください。
Multiframeセミナー  詳細
●日時 2009年 2月 19日（木） 9:30 〜 16:30 ●参加費 \15,750
●本会場 フォーラムエイト東京本社 GTタワーセミナールーム TV会議システムにて 東京・大阪・名古屋・福岡にて同時開催
お近くの支店・営業所までお問合せください。 |
開発元：Formation Design Systems：フォーメーション デザイン システムズ オーストラリア フリーマントル市
■Multiframe Ver.11 日本語版 リリース予定日： 2009年2月
|
|
（Up&Coming '09 新春特別号掲載） |
 |
|
