フォーラムエイトは、計画、調査、設計の段階で3次元モデルを活用するCIM（Construction Information Modeling/Management）をサポートしています。
特にUC-1シリーズ（3D配筋製品）は、土木構造物の躯体および鉄筋の3D配筋データを3次元表示する機能を搭載しており、複雑な配筋状態の把握を容易にするだけでなく、3次元モデルの出力にも対応しています。
今回はUC-1製品で3次元モデルを出力する方法をご紹介しますので、ぜひご活用ください。

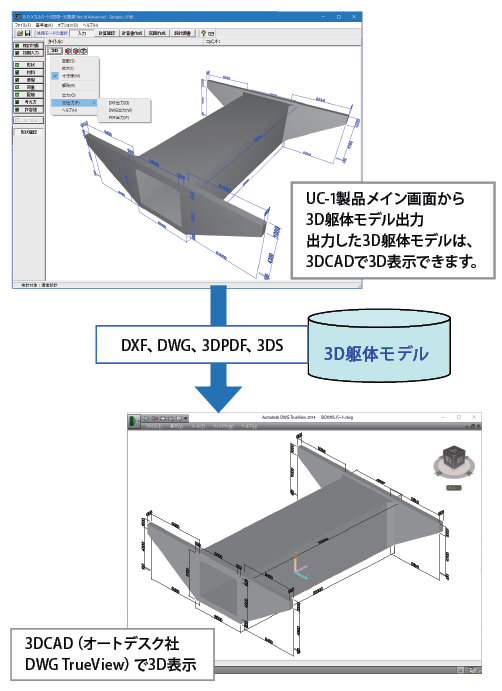

3D躯体モデル
UC-1製品のメイン画面（3Dビュー）から以下の手順で3D躯体モデル（DXF、DWG、3DPDF、3DSの4形式）ファイルへ出力できます。
- メイン画面（3Dビュー）上で右クリックしポップアップメニューを表示
- 「3D出力」メニューから「DXF出力／DWG出力／PDF出力」と進む（あるいは「出力」メニューから「3DS」出力と進む）
- 表示される「名前を付けて保存」ダイアログで3D躯体モデルを保存

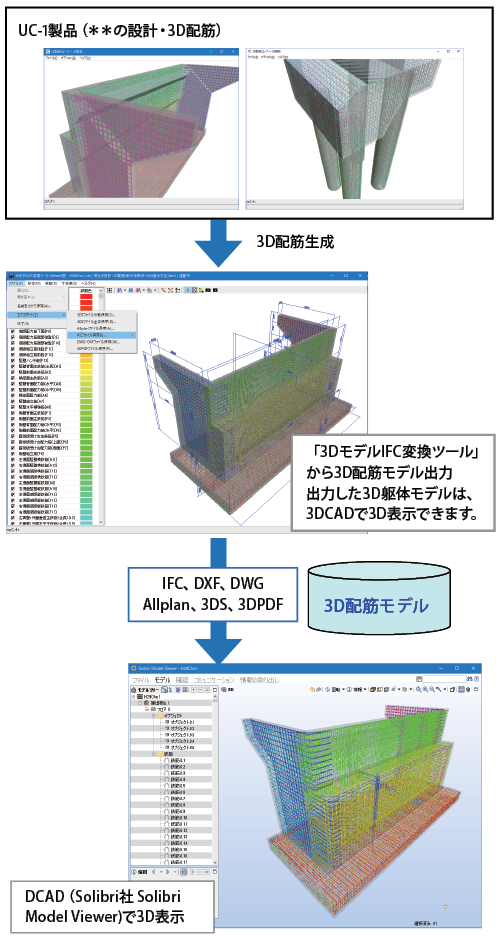

3D配筋モデル
UC-1製品（＊＊の設計・3D配筋）の「3D配筋生成」機能で生成した3D配筋データを、「3D配筋CAD」や「3DモデルIFC変換ツール」へ連動することで、以下の手順で3D配筋モデル（IFC、Allplan、DXF、DWG、3DS、3DPDFの6形式）ファイルへ出力できます。
- メイン画面のメニューから「ファイル」→「エクスポート」→「3DSファイル保存／Allplanファイル保存／IFCファイル保存／DWG・DXFファイル保存／3DPDFファイル保存」と進む
- 表示される「名前を付けて保存」ダイアログで3D配筋モデルを保存
