 建築プラントスイート構成製品のご紹介
建築プラントスイートの構成製品のなかから3製品を取り上げ、その概要や最近の主な改訂内容をご紹介します。

「地盤改良の設計計算」
セメント系固化材を用いた深層・浅層混合処理工法の設計計算を行うプログラムです。改良体および地盤の安定計算、沈下の計算、円弧すべりの検討をサポートし、建築基準に加えて土木基準による設計も可能です。次期リリース予定のVer.4.0.0では、液状化基準対応として(国研)土木研究所「河川堤防の液状化対策の手引き」(平成28年3月)に準拠した、深層混合処理工法の設計計算に対応します。
画像をクリックすると大きな画像が表示されます。

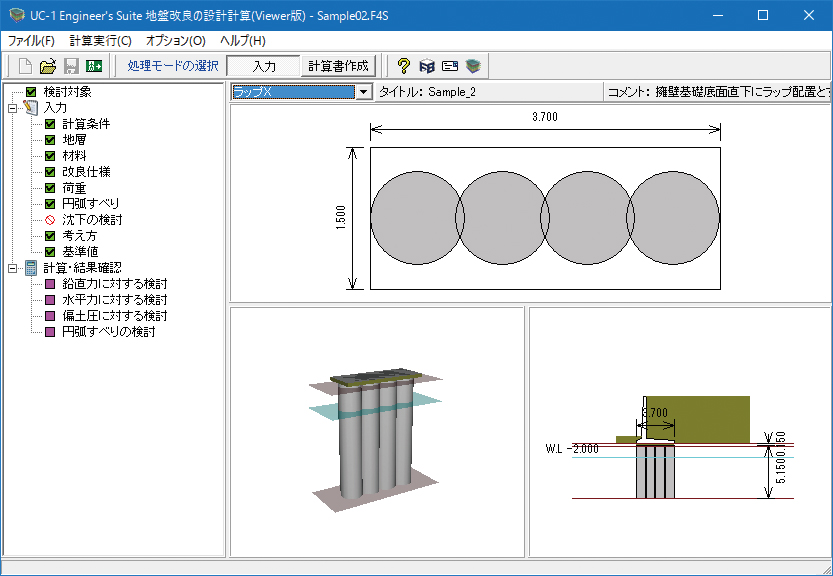

▲図1 地盤改良の設計計算の画面
「建築杭基礎の設計計算」
建築基準に準拠した杭基礎の設計を支援するプログラムです。「支持力に対する検討」、「水平力に対する検討」をサポートし、長期・短期の検討に加えて、終局状態の検討を一括で行うことができます。

画像をクリックすると大きな画像が表示されます。

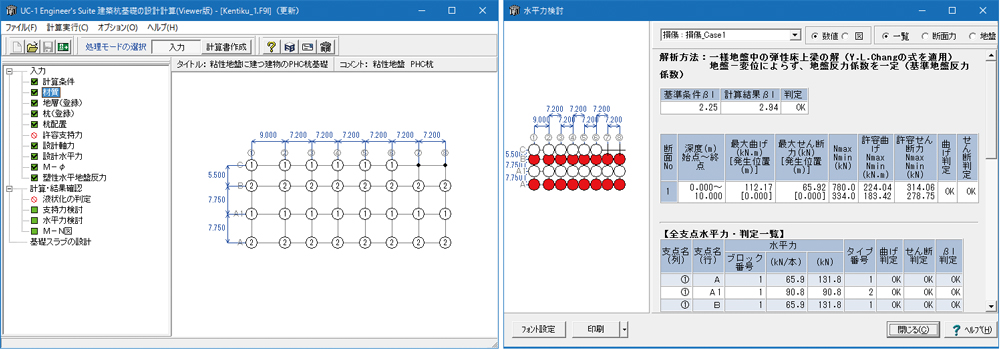

▲図2 建築杭基礎の設計計算の画面

「地下車庫の計算」
「建築基準法」、「建築基準法施行令」、「建築基準法等関連告示」をもとに、鉄筋コンクリート製地下車庫(地下1階式)の設計計算を支援するプログラムです。Ver.2より、「床の張出形状」や「パラペットの断面照査」に対応しています。床に張出を設置することで、安定計算において抵抗曲げモーメントや摩擦抵抗の増加により、転倒チェックや滑り出しチェックの安全率向上が期待できます。パラペットは片持ち梁としてパラペット基部に発生する断面力(M,S)を算出し、梁間方向ボックスラーメンの算定と同様、曲げおよびせん断照査を行います。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

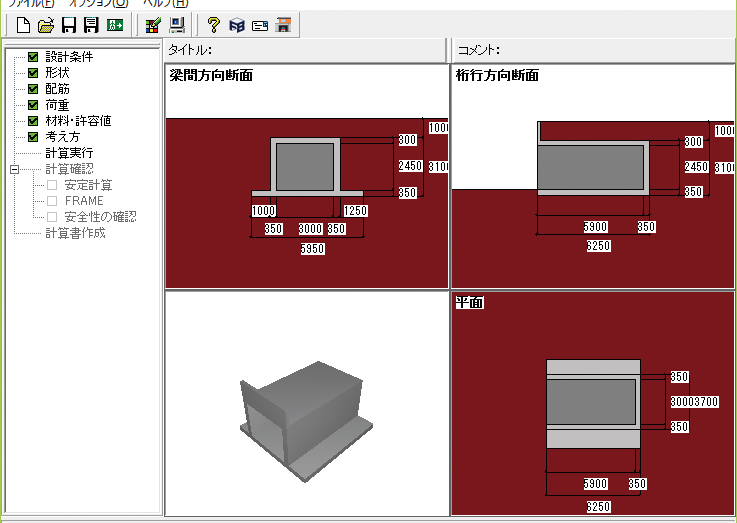

▲図3 地下車庫の計算と張出形状のタイプ図
 スイート積算 - 単価DB更新、国土交通省 土木工事積算基準の最新対応、今後の拡張
2017年2月に最新版(Ver.3.0.1)をリリースし、単価データベース更新を行いました。単価データベースは年4回(1月、4月、7月、10月)更新しており、両会「(財)建設物価調査会と(財)経済調査会」の最新単価を用いた積算が行えます。4種類の単価(平均単価、最安値、建設物価調査会の単価、経済調査会の単価)から目的用途に応じて使い分けて積算を行う機能があります。また、施工パッケージ型は両会の平均単価を用いる機能もあり、より精度の高い積算が可能になります。 画像をクリックすると大きな画像が表示されます。

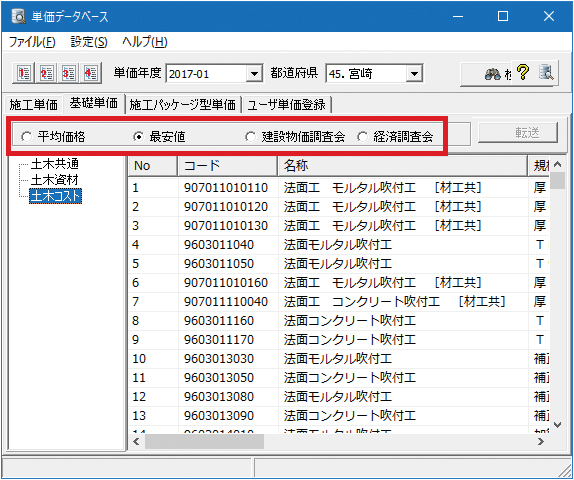

▲図4 単価データベース
製品構成・価格表

最新バージョン一覧
(Up&Coming '17 春の号)
