●新規価格 ラーメン橋脚：550,000円（SS：82,500円） RC下部工：810,000円（SS：121,500円） |
●リリース 2016年7月
UC-1 橋梁下部工 |
|
|
「ラーメン橋脚の設計・3D配筋 Ver.3」は、主に下記の対応を予定しています。ここでは、主な機能についてご紹介いたします。
- はり柱間橋軸方向L2照査機能追加
- フーチングの水平方向L2押抜きせん断照査機能追加
- 基礎L2照査方向の選択項目に「照査しない」を追加
- 斜引張鉄筋の一括入力機能追加
- 結果画面印刷機能追加
- メイン画面のツリービューの各項目にアイコン表示するように改善
|
 |

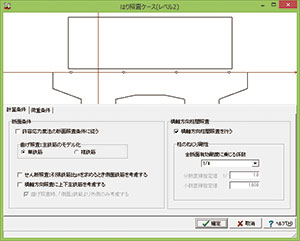

| ▲図1 はり照査ケース（レベル2） |
ラーメン橋脚のはり柱間の橋軸方向断面力は、柱のねじり剛性が影響します。レベル2照査では柱降伏時のねじり剛性をどう扱うかが問題となりますが、この点について基準書類に明確な基準は記載されていません。このため本機能は、柱のねじり剛性を指定していただく仕様とします。
入力は、従来の「レベル2地震動｜はり張出し荷重ケース」画面のタイトルを「はり照査ケース」に変更したもので行います。チェックボックス「橋軸方向柱間照査を行う」にチェックを入れた場合、張出し部に加えて柱間の照査も行います。結果表示、出力についても、従来のL2はり張出し照査をはり照査に変更し、橋軸方向柱間照査結果を加えて行います。
柱の降伏ねじり剛性は、全断面有効時のねじり剛性に対する比率で指定します。柱の曲げ剛性は、降伏剛性を自動的に設定します。はりは橋軸方向に塑性化しないとして、全断面有効剛性を自動設定します。
柱間の断面力を算出するために骨組モデルを作成し、死荷重慣性力、任意死荷重慣性力、はり上の任意荷重を載荷して骨組解析を行います。
照査は、曲げモーメントが降伏曲げモーメントMy以下であること、およびせん断力がせん断耐力以下であることを照査します。照査位置は、曲げ照査の場合、柱の付け根、ハンチの付け根、支間中央の最大／最小値で行います。せん断照査は、柱の付け根、柱付け根位置から断面高H/2内側の位置、およびハンチの付け根で行います。 |
基礎のレベル2地震動照査に、水平方向押抜きせん断照査機能を追加します。この機能は、下記の照査を行います。
PH ＝ As・σsy≧SH
ここに、
PH：水平方向の押抜きせん断耐力(kN)
As：有効幅内に配筋された底版下面鉄筋の断面積(mm²)
σsy：底版下面鉄筋の降伏強度（N/mm²)
SH：水平方向の押抜きせん断力(kN)
慣性力作用方向の上流端の杭に対して、杭ごとに、有効幅の範囲内の底版下面鉄筋の断面積を自動的に計算して照査します。
 |

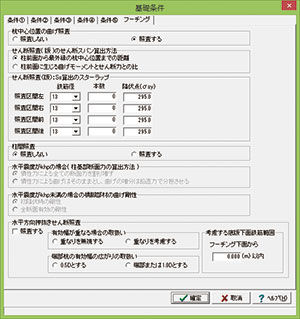

| ▲図2 L2基礎条件画面（フーチング） |
|
基礎のレベル2地震動照査方向の選択項目に、「照査しない」を追加しました。１方向のみ照査する場合、版としてのせん断照査を行うことはできません。また、両方向を「照査しない」とすることはできません。
「照査しない」を選択した場合、結果画面、計算書には照査方向のみの結果を表示、出力します。また、従来は橋脚躯体のレベル2照査にエラーがあった場合、基礎の結果表示、出力ができませんでしたが、この改訂により、照査する方向でエラーがない場合は、表示、出力が可能になります。
 |
 |

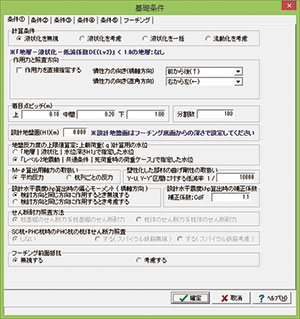

| ▲図3 L2基礎条件画面（条件1） |

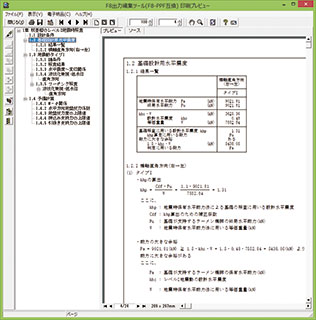

▲図4 橋軸直角方向のみ照査した計算書出力例 |
|
| これまで斜引張鉄筋の入力は、断面ごとに入力画面を表示して行っていました。今回の改訂では、この作業を軽減するために表形式で一括して入力できる機能を追加します。表形式で一覧表示することにより、入力漏れの防止やデータチェックの容易化などにつながります。 |
全ての結果画面に、印刷、HTML保存ボタンを追加します。HTML形式で表示している内容を、プリンタに印刷、またはHTMLファイルとして保存することができます。HTML表示画面上でマウスの右クリックメニューから呼び出すことも可能です。
 |

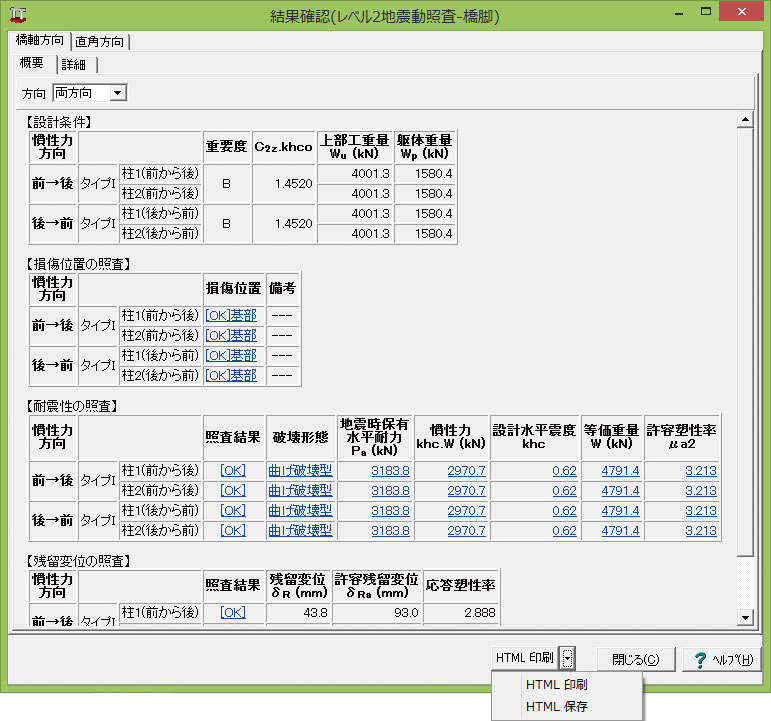

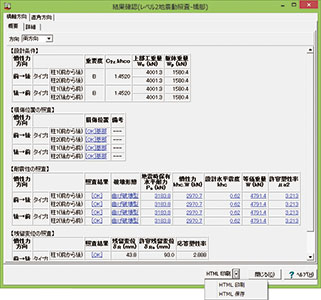

| ▲図5 結果画面のHTML印刷・保存ボタン |
|
メイン画面のツリービューにアイコンを追加します。
入力項目は、現在の入力値に問題がある場合、または画面を開いて入力値を確認する必要がある場合に赤いアイコンを表示します。設定値に問題がない場合は緑色のアイコンを表示します。結果画面では、結果のOK／NG、計算済み／未計算の状況をアイコンで表現します。
 |

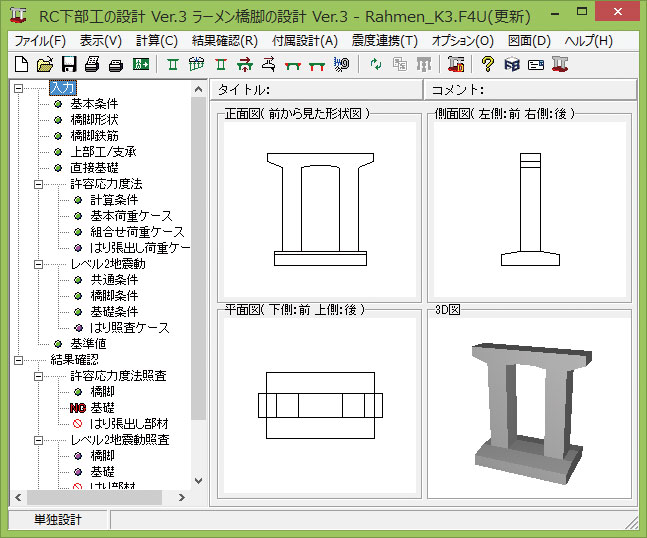

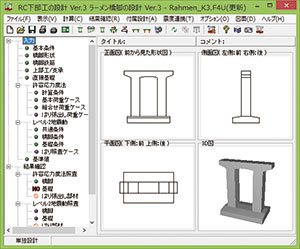

| ▲図6 メイン画面ツリービューのアイコン |
|
| 以上、新バージョンについて紹介させていただきました。これからもご要望を取り入れて、改良・改善を加えていきますので、どうぞご期待ください。 |
