●DesignBuilder개요
- DesignBuilder은, 영국 DesignBuilder 사에 의해 개발된 건물 에너지 시뮬레이션 소프트입니다. 미국 에너지성 개발의 건물 에너지 시뮬레이션
프로그램인 EnergyPlus(미국 에너지성의 건물 에너지 시뮬레이션 프로그램)과 연동함으로써 작성한 모델에 대해서 온도, CO2
등의 환경을 시뮬레이션 합니다. 이와 같이 계획 단계부터 환경에 배려한 에너지 절약형 건물의 설계를 할 수 있는 소프트웨어입니다.
이번에 DesignBuilder Ver2 로써 CFD기능에 대응했습니다.
 |
| ▲DesignBuilder개요 |
- DesignBuilder의 기본 기능
- DesignBuilder 는 사용하기 쉬운 OpenGL솔리드 모델러를 채용하여 3D공간에 [블록]을 놓고, 늘리거나 잘라내기 함으로써 직감적으로 건물 모델을 작성할 수 있습니다. 실제의 건축부재의 두께, 방의 면적 및 체적을 시각적으로 파악할 수 있습니다.
이 3D모델의 기하학 데이터를 이용하여 Energyplus에 의해 에너지 시뮬레이션을 실시합니다. 건물내외의 전달되는 열취득을
계산하고 하계・동계 기상 조건으로 조우할 가능성이 높은 가장 더운 조건 및 가장 추운 조건에서의 냉방 및 난방장치의 크기를 결정하기
위한 시뮬레이션과 건물의 소비 에너지, CO2소비량의 시뮬레이션을 실시하는 것이 가능합니다. 또한 １시간 이하, 매시간, １일마다,
１개월마다, 연간이라고 한 다양한 기간으로의 그래프, 수치를 표현할 수 있습니다.
 |
| ▲CO2해석의 그래프 |
- CFD기능의 특징
- CFD란, Computational Fluid Dynamics의 약어로 유체의 운동을 컴퓨터로 해석하는 수치유체역학을 의미합니다.
DesignBuilder의 CFD기능을 이용함으로써 건물내외의 공기 플로우와 온열 환경을 시뮬레이션 할 수 있습니다.
냉난방기의 설치 위치, 건물의 형상, 창문, 환기・흡기구의 배치와 실내 온도 환경, 실내외의 공기의 흐름 등을 해석하고 가시화합니다.
구체적으로는 실내의 난방의 효과 검증, 아트리움내의 공기나 빌딩 바람의 검증 등에 이용 가능합니다.

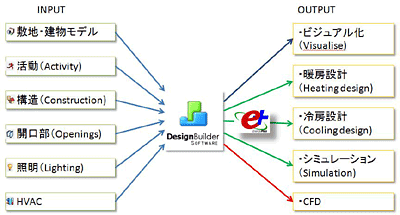

DesignBuilder의 구성은 대략적으로 말해서 OpenGL에 의한 건물 모델러, EnergyPlus라고 하는 해석 엔진,
옵션인 CFD의 해석 엔진이라고 하는 ３개로 이루어지고 있습니다. OpenGL에 의한 건물 모델의 기하학 정보로부터 블록이나 존이라고
한 영역을 이용하는 형태로 EnergyPlus가 냉방설계・난방설계의 수치, 소비 에너지량, CO２소비량을 시뮬레이션 합니다. CFD기능은
EnergyPlus와는 다른 프로세스로 OpenGL에 의한 ３차원의 건물 모델을 이용하고 모델의 공간내의 기류를 가시화합니다.
건물내부의 해석에서는 벽이나 사이사이 단락된 존의 ３차원 공간을, 건물 외부에서는 건물 주변의 어느 일정 지역의 ３차원 공간내의
풍속, 풍향, 온도, 풍압을 해석합니다. 풍향을 화살표(벡터), 풍속이나 풍압을 색으로 표시합니다. ３차원의 콘타(등고선)로 표시하는
것도 가능합니다.
 |
|
 |
| ▲CFD실행예 컬라 영역에 의한 온도・벡터에 의한 풍향 |
또한 인간이나 의자, 테이블, PC라고 하는 어셈블리를 실내에 설치할 수 있으며 그러한 것들의 온열적 영향이 고려된 시뮬레이션이
실시됩니다.
 |
| ▲어셈블리 |
앞에서 설명한대로 CFD기능은 EnergyPlus와는 다른 프로세스이지만, EnergyPlus의 시뮬레이션 결과로부터 경계조건을
임포트함으로써 EnergyPlus에서 계산된 벽의 표면 온도 등을 반영한 CFD해석을 실시할 수 있으며, 에너지 시뮬레이션과 연동된
획기적인 CFD해석 모듈이라고 말할 수 있다고 생각합니다.
또한 DesignBuilderVer2에서는 gbXML의 임포트에 대응하고 있습니다. gbXML은 건축 CAD와 기술적인 해석툴,
Energyplus와 같은 에너지 시뮬레이션툴과의 연계에 적합한 사양의 파일 형식입니다. 현재 다양한 BIM소프트가 gbXML의
익스포트에 대응하고 있습니다.
또한 CFD기능을 사용하기 위해서는 CFD모듈을 이용할 수 있는 라이선스를 구입하시고 ver.2.0이상으로써 사용할 필요가 있습니다.(2010년3월18일CFD모듈
릴리스)
●건물 에너지 시뮬레이션 지원 서비스
- DesignBuilder를 사용한 건물 에너지 시뮬레이션 지원 서비스를 개시하고 있습니다. 시뮬레이션 지원 서비스는 단독주택과 같은 소규모부터 오피스, 복합건축, 토목시설 등을 대상으로 하고 있습니다.
고객으로부터 도면이나 환경조건을 받아, 필요한 협의를 거쳐서 건물 형상과 환경조건을 토대로 시뮬레이션하고 그래프나 리스트를 사용한
보고서를 작성, DesignBuilder데이터와 함께 고객에게 제출합니다.
●프로그램 본체 가격
| ※가격은 모두 세금 포함입니다. |
| 제품명 |
가 격 |
제품 구성・비고 |
| DesignBuilder(베이스) |
\147,000 |
종래제품 |
・CFD모듈 라이선스 없음 |
DesignBuilder(베이스)
1년 유효 라이선스 |
\94,500 |
종래제품 |
・CFD모듈 라이선스 없음 |
DesignBuilder
Advanced Simulation |
\480,900 |
신제품 |
・CFD모듈 라이선스 포함
・모든 Ver.2.X 로 무상 버전업이 가능
・Ver.3릴리스시, 40％할인으로 구입 가능 |
DesignBuilder
Advanced Simulation
1년 유효 라이선스 |
\309,750 |
신제품 |
・CFD모듈 라이선스 포함
・Ver.3을 포함, 1년이내의 모든 버전으로 무상 버전이 업 가능
・라이선스 실효전에 통지 있음 |
|
|
■DesignBuilderVer.2 CFD대응판 릴리스일：2010년3월19일
개발원：DesignBuilder Software Ltd |
| (Up&Coming '10 신록호 게재) |
 |
|
