●UC-1지반 해석 시리즈 VGFlow2D Ver.1
- VGFlow2D는 당사 FORUM8과 군마대학과의 공동 개발에 의한 포화-불포화 침투류의 유한요소법에 의한 해석 프로그램입니다. 본 제품에서의
해석은 Richards식을 지배방정식으로 한 엄밀한 포화-불포화 침투류 해석이며 지배방정식의 간략화 등을 실시하지 않고 전항목을
고려하고 있기 때문에 적용 범위의 제한은 없으며 범용적으로 모든 목적에 대해서 이용하실 수 있습니다.
최근 집중호우에 기인한 재해 사례를 입각한 최신의 지견에 의해 도로 토공 지침이 개정되었습니다. 개정된 토공 지침에서는 성능 설계의
틀이 편입되어 요소 성능이 명확화 되었습니다. 이에 따라 설계에 있어서 상정되는 작용의 종류로써 [정상시의 작용][지진시의 작용]뿐만
아니라 [강우의 작용]이 규정되어 성토의 안정 검토시에 침투류의 고려가 필요하게 됩니다.
종전은 주로 결궤시에 인명에 관계되는 중요 구조물이나 환경 보전의 대상이 되는 개발을 중심으로 침투류 해석이 적용되어 왔지만,
앞으로는 토구조물에 대한 성능 규정형 설계의 본격적인 도입에 의해 사업 규모에 의하지 않고 모든 케이스로 침투류 해석을 하는 기회의
증가가 전망됩니다.
향후의 일반 토공에 대한 침투류 해석시에 고가의 3차원 해석을 실시하는 것은 현실적이지 않고 현상을 시뮬레이트 할 수 있는 한
지배적이 되는 지하수류에 대해서 2차원 현상으로 단순화 한 해석 모델을 적용할 기회가 많아질거라 생각합니다.
이와 같은 수요에 있어서 당사에서는 지반 해석 시리즈 VGFlow2D를 릴리스 했습니다. VGFlow2D의 기능 개요에 대해서
아래에 소개합니다.
■프로그램의 기능과 특징
●적용 범위
- 현재 개정 작업중인 [도로 토공 지침]에서의 일반 토공에 대한 적용, 한층 더 [하천 제방 기술 지침 기준]이나 [하천 제방의
구조 검토의 안내], [고규격 제방 성토 설계・시공 매뉴얼], [농림수산성 토지 개량 사업 설계 기준], [다목적댐의 건설] 등의
지수 구조물에 대한 설계 기준에 거론되는 침투류 검토를 할 수 있습니다.
●기능
- 정상 해석, 비정상 해석을 할 수 있으며, 풍부한 경계 조건에 대응하고 있어 모든 2차원 침투 현상을 모델화하는 것이 가능합니다.
| 해석 종별 |
정상 해석 |
| 비정상 해석 |
| 해석 모델 |
연직2차원 침투 문제 |
| 축대칭 침투 문제 |
| 평면2차원 침투 문제 |
경계 조건
 |
수두기지경계(：정상：비정상) |
| 침출면경계(：정상：비정상) |
| 강우경계(：정상：비정상) |
| 유량경계(：정상：비정상) |
| 수위변동경계(：비정상) |
| 침출금지경계(：비정상) |
| 점원(：정상：비정상) |
●특징
- 다양한 전자매체・도면으로부터 지층 형상 모델의 작성이 가능
- 당사 지반 해석 시리즈 FEM제품간에서의 공통 입력 조작 인터페이스
- 침수계수의 이방성이나 지층의 경사가 가능
- 불포화 침투 특성은 vanGenuchten모델 외, 표에 의한 직접 입력이 가능
- [하천 제방의 구조 검토의 안내]나 국내 대표적 파라미터를 프로그램 탑재
- 비정상 해석 결과는 애니메이션에 의한 시각력을 바로 알 수 있는 출력
■프로그램 개요
●PreProcessor
- FEM해석 소프트이면서 당사 UC-1설계 소프트 제품 라이크한 유저 인터페이스이고, 수치 해석 소프트이면서 종래의
설계 소프트 감각으로 취급할 수 있습니다.
또한 지반 해석 시리즈의 FEM제품 공통의 메쉬 분할 인터페이스를 적용하고 있기 때문에 지반 시리즈 타제품과 공통의 조작성, 조작
습득의 부담이 경감되는 것을 기대할 수 있습니다.
 |

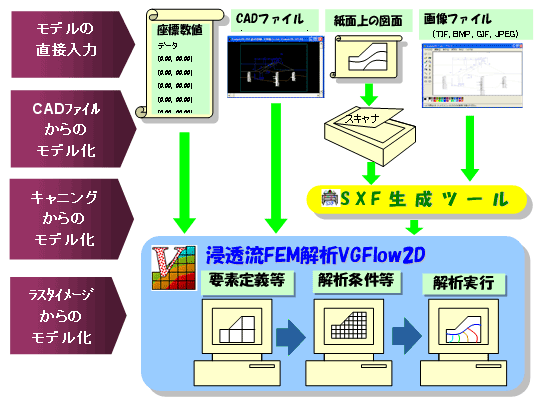

| ▲VGFlow2Dでのモデル作成のアプローチ |
AutoCAD2007형식이나 SXF형식 CAD파일의 임포트, 도면(종이 정보)의 스캐닝에 의한 모델 작성이 가능합니다.
●Solver
- 실적이 풍부한 군마대학의 고품질 그리고 신뢰성이 높은 Solver를 사용하고 있습니다.
●PostProcessor
- 포스트 기능으로써는 풍부한 포스트 출력 기능이나 애니메이션에 의해 해석 결과를 비주얼로 모든 측면으로부터 평가하는
것이 가능합니다.
또한 본 제품의 특징으로써 FEM해석 결과를 플로우넷(유선망)출력하여 애니메이션으로 플로우넷의 시각력 변화를 볼 수
있습니다.
비정상 해석 결과는 동영상으로써 AVI형식으로 저장하는 것이 가능합니다.
 |
| ▲PostProcessor에 있어서의 포스트 출력 예 |
|
| ■2차원 침튜류 해석(VGFlow2D) 릴리스일：2010년4월 |
| (Up&Coming '10 신록호 게재) |
 |
|
