![新製品紹介](image/sin-bar.jpg)
|
●AFES(Automatic Foundation Engineering System)(英語版) |
プラント基礎の設計 |
|
AFESは、GSエンジニアリング社(韓国ソウル市)で開発された建築・プラント基礎設計のための統合ソリューションです。効率的な入力とデザインされたプレビュー機能で、短時間、経済的に、基礎建設に必要なデザインデータを作り出すことができます。出力では、設計計算書、図面、BOM(数量集計)および3DCADデータ等があり、基礎設計を強力にサポートします。
![](image/65-P13-01.gif) |
![](image/65-P13-02s.gif) |
●重要な特徴
・強力な基礎解析および設計。
・ユーザーフレンドリーな3Dグラフィックデザイン機能。
・貴重な設計作業時間の縮小を実現。
・確実な設計生産力の向上。 |
●適用分野
・エネルギープラント・石油化学製品プラント
・精製所とガスプラント・上下水道プラント等
|
●主な機能
1)ユーザーフレンドリーな入力画面。
・基礎設計用のテンプレートによる素早い入力。
・便利なグルーピング、コピー&ペースト機能。
・解析および設計結果のグラフィカルなディスプレイ表示。 |
![](image/65-P13-03s.gif) |
|
![](image/65-P13-04s.gif) |
▲3D表示画面 |
|
▲形状入力図面 |
2)強力な基礎解析/設計システム
・一般的な形状基礎の設計。
・ コンクリート、土砂、鉄筋等、様々な物質定数を設定可能。
・偏心した柱や非対称杭配置の設計機能。
・国際的なコンクリート設計基準をサポート(ACI318、BS8110、KCI、GB50007)。
・ユーザが定義したデータによる自動設計機能。

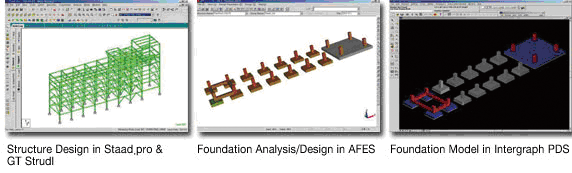

3)3D構造解析プログラムとの連動。
・幾何形状と荷重及び組合せデータのインポート(STAAD. Pro、GT Strudl
、SAP)。
●3次元CADデータ「PDS / PDMS」の生成
・FPL(FrameWorks Program Language)アプリケーションの利用が可能。
・FPLを利用して、直線による基礎のソリッドモデリングが可能
・PDMS STRU、SUBSへの対応
![](image/65-P13-05.gif)
![](image/65-P13-06s.gif) |
![](image/65-P13-07.gif) |

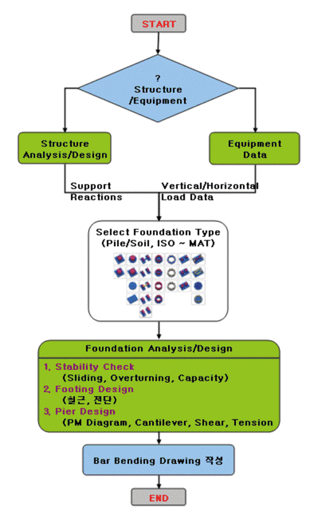

▲設計フロー |

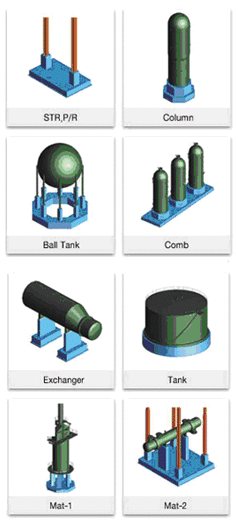

▲対応基礎モジュール |
●幅広い出力機能
1)計算書表示・出力機能
・レポートは、PDFファイルとして出力可能。
・軸力と曲げ(1軸)、曲げ、せん断およびねじりを受ける部材の設計結果
・安定計算(滑動、転倒、土の1軸・2軸強度、浮き上がり、杭耐力)結果
・必要鉄筋量、フーチングの押し抜きせん断の計算 |
![](image/65-P13-10s.gif) |
|
![](image/65-P13-09s.gif) |
▲構造図 |
|
▲概略数量表 |
2)図面作図・出力機能
・多彩な図面種類(鉄筋加工図、配筋図)、 図面ビューア機能。
・2D CADとの連携(AutoCAD、Microstation、SamrtSketch、etc.)
3)詳細数量集計
・様々な材料の設定が可能(掘削、フーチン グの数、グラウト材料、鉄筋皮膜、など)。
今後、UC-win/FRAME(3D)との連携の対応を検討する予定です。 |
![](image/65-P13-12s.gif) |
|
![](image/65-P13-11s.gif) |
▲詳細設計計算書 |
|
▲応力図 |
動作環境
OS : Windows2000、XP
CPU : PentiumV、800MHz HDD:200MB
必要メモリ : 256MB
ディスプレイ : 1024×768pixel |
■AFES(英語版):リリース中 GSエンジニアリング社 URL:http://www.gsafes.com |
(Up&Coming '07 新春特別号掲載)
|
