新製品紹介Ⅳ
 CALS/CADシリーズ、電子納品支援ツールＶｅｒ．３／ＡＳＰサービス |
ＵＣ－１「ＣＡＬＳ/ＣＡＤシリーズ」は、建設ＣＡＬＳにおける電子納品を支援するツールとして、図面、計算書、電子媒体の作成支援ソフトをラインナップしています。これらの製品は、エンジニアにとって便利なツールとして数多くのユーザに利用されています。
今回は平成１６年６月大幅改定された国土交通省の電子納品各基準に対応した電子納品支援ツールとＵＣ-Ｄｒａｗツールズ新製品について、関連情報も併せて紹介いたします。
電子納品要領案の改定では右下囲みに示すとおり、設計業務、工事、ＣＡＤ、写真、地質の各基準が大幅に改定され、管理ファイルの管理項目の改訂など共通事項も数多く変更されています。設計計算書などのオリジナルファイルでは、禁止されていた使用禁止文字も緩和され、しおり規定、サムネールの削除などの変更もあります。電子成果作成の現場における実情に応じた柔軟な対応が目立ちます。
フォーラムエイトでは、本改定案が平成１６年１０月１日（地質は平成１７年４月以降）から契約の業務に適用されることから、「電子納品支援ツール

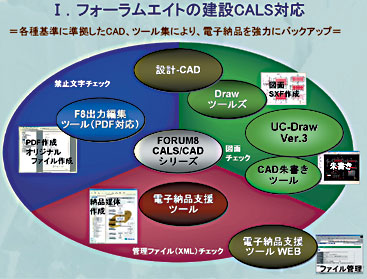

Ver.２」のバージョンアップと製品改良を進め、９月２８日「電子納品支援ツール Ver.３」としてリリースいたしました。要領案への対応に加え、図面サムネイル機能の強化、オリジナルファイルの禁止文字チェック機能、オリジナルファイルの連番リネーム並べ替えへの対応などを行いました。加えて、ＣＤ－Ｒ（ＤＶＤも可）へのライティング機能やＣＤレーベルプリンター（ＣＡＳＩＯ社）へのプリント機能をサポートすることでさらに利便性が向上しました。
電子納品支援ツールには、この秋「機械設備工事編」も新製品としてリリースいたします。
ＣＡＤソフトでは、ＵＣ-Ｄｒａｗ Ver.３．４４（保守サポート無償版）を９月１日リリースし、ＳＸＦ Ver.３への対応など電子納品基準への対応を行っています。
個別構造物のＣＡＤソフトＵＣ-Ｄｒａｗツールズは、新製品としてＲｅｔａｉｎｉｎｇ ｗａｌｌ ｅｌｅｖａｔｉｏｎ（擁壁展開図）を１０月にリリースいたしました。これらのＣＡＤ製品及び電子納品支援ツールは、ローコストなパッケージソフトとして販売していますが、ＡＳＰサービスとしてＮｉｆｔｙのＣ－ＰＡＳサイトでも手軽に利用できます。どうぞご利用下さい。
|
| ＜ 電子納品要領案 平成１６年６月改定内容 ＞ |
| （赤字は影響が大きいと考えられる項目） |
|
■共通事項
・管理ファイルの改訂
ファイル日本語名の管理項目追加
境界座標情報の記入必須化
世界測地系と日本測地系の識別
CORINS・TECRIS バージョン管理
適用要領の版管理のための管理項目追加
紙の成果品管理のための管理項目追加
・成果品を記録する電子媒体を原則CD-Rとする（ＭＯを除外）
・スタイルシートを利用可能（スタイルシートファイル名を規定）
・使用文字の規定対象を管理ファイルのみに変更
※ただし、「オリジナルファイル等可能なかぎり準じることが望ましい。」
・格納するファイルがないフォルダは作成しなくてもよい。
・場所情報の記入方法追加（国土地理院のサイトからの取得方法）
■土木設計業務等の電子納品要領(案)
・報告書ファイル(PDF ファイル)について、サムネール作成の規定の
廃止、しおりの規定の緩和
■工事完成図書の電子納品要領(案)
・打合せ簿管理ファイルへの管理項目の追加
打合せ簿の主従・継承関係を示す[シリアル番号]の管理項目
図面管理、写真管理ファイル関連づけ[関連資料]の管理項目
・OTHRS フォルダの利用法の変更
[OTHRS]フォルダに必要と考えられる資料を格納可能に変更
（格納する資料は受発注者間協議）
■CAD 製図基準(案)
・管理ファイルの改訂
場所情報の削除（管理ファイルに必須となったため）
運用上の課題に対応するための管理項目の追加
設計業務成果品作成における、サブフォルダ作成
■デジタル写真管理情報基準(案)
・管理ファイルの改訂
代表写真の項目追加
工事情報の削除（管理ファイルと重複の管理項目(14項目)を削除）
■地質・土質調査成果電子納品要領(案)
（※適用開始時期 平成17年4月以降）
・地盤調査データシート電子成果品（XML）を地盤調査37種追加
・「ボーリング交換用データ」の改訂
標準貫入試験の自動記録装置への対応
経緯度取得方法のコード表に「単独測位GPS システム」を追加 |
|
|

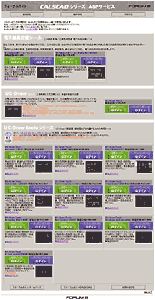

▼ＡＳＰサービス提供中製品 ※価格は全て税込みです。
| 製品名 |
製品特長 |
２週間
コース |
１ヶ月
コース |
| ＵＣ－Ｄｒａｗ Ver.3 |
汎用ＣＡＤであると同時にさまざまなオプション機能を備えた、土木専用の２次元ＣＡＤソフトウェア |
\15,750 |
\21,000 |
ＵＣ－Ｄｒａｗツールズ （Abutment）
（橋台） |
橋台の本体・翼壁および踏掛版の配筋図・加工図・鉄筋表などの図面を一括自動生成 |
\12,600 |
\16,800 |
ＵＣ－Ｄｒａｗツールズ （Pier）
（橋脚） |
単柱式橋脚の配筋図・加工図・鉄筋表などの図面を一括自動生成 |
\15,750 |
\21,000 |
ＵＣ－Ｄｒａｗツールズ （Pile）
（場所打ち杭） |
場所打ち杭（「新設・既設杭」・「増し杭」）の配筋図・加工図・鉄筋表などの図面を一括自動生成 |
\4,725 |
\6,300 |
ＵＣ－Ｄｒａｗツールズ （Slab bridge）
（床版橋） |
充実断面および円孔ホロー中空断面をもつプレストレストコンクリート・鉄筋コンクリート床版橋の配筋図・加工図・鉄筋表・ＰＣ鋼材配置図・ＰＣ鋼材質量表・緊張力表などの図面を一括自動生成 |
\12,600 |
\16,800 |
ＵＣ－Ｄｒａｗツールズ （Earth retaining）
（土留工） |
土留め工の土留め壁、支保工の断面図・平面図・主要部材数量表、柱状図、設計条件表などの図面を一括自動生成 |
\7,875 |
\10,500 |
ＵＣ－Ｄｒａｗツールズ （Temporary bridge）
（仮設構台） |
仮設構台（仮設構造物である「構台」・「路面覆工」・「仮桟橋」）の図面の一括自動生成 |
\7,875 |
\10,500 |
ＵＣ－Ｄｒａｗツールズ （Retaining wall）
（擁壁） |
片持ち梁式擁壁の配筋図・加工図・鉄筋表などの図面を一括自動生成 |
\7,875 |
\10,500 |
ＵＣ－Ｄｒａｗツールズ （U-type Wall）
（Ｕ型擁壁） |
Ｕ型擁壁の配筋図・加工図・鉄筋表などの図面を一括自動生成 |
\7,875 |
\10,500 |
ＵＣ－Ｄｒａｗツールズ （Retaining wall elevation）
（擁壁展開図） |
擁壁の展開図面を自動生成するためのプログラム |
\4,725 |
\6,300 |
ＵＣ－Ｄｒａｗツールズ （Box culvert）
（ＢＯＸカルバート） |
ＢＯＸカルバートの本体・翼壁および踏掛版の配筋図・加工図・鉄筋表などの図面を一括自動生成 |
\12,600 |
\16,800 |
| 電子納品支援ツール Ver.3 |
国土交通省、農林水産省の各種基準に対応し、日本道路公団、自治体など各種団体の電子納品基準に準拠した電子納品業務を支援する統合環境支援ツール |
\4,410 |
\5,880 |
| 電子納品支援ツール（機械設備工事対応） |
2004年3月策定の各基準(案)（機械設備工事編）に対応（２００４年１０月リリース予定） |
\4,410 |
\5,880 |
|
| （Up&Coming '04 秋の増大号掲載） |
 |
|
