今回はMultiframeの「平板要素」機能の利用についてご紹介させていただきます。

Multiframeでは平板要素（パッチ）を使用することが出来ます。作成したパッチでは、メッシュ分割を自動で行い、かつリメッシュも容易に出来ます。この機能をオートメッシュ作成用として捉え、他ソフトに利用する方法を簡単にご紹介させていただきます。作成するのは簡単な半円球とします（円=12分割）。

1. 円弧作成

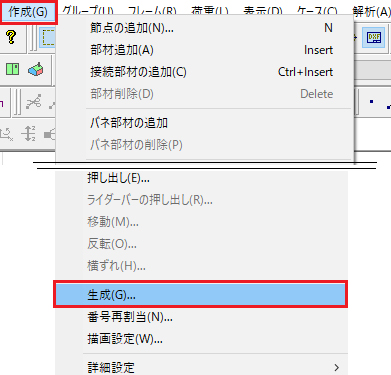

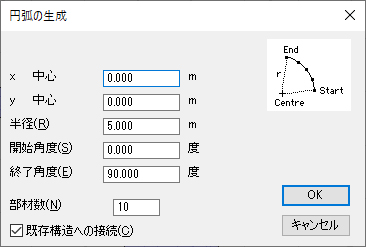

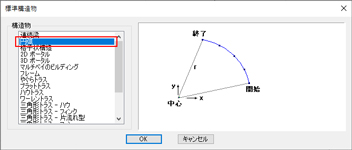

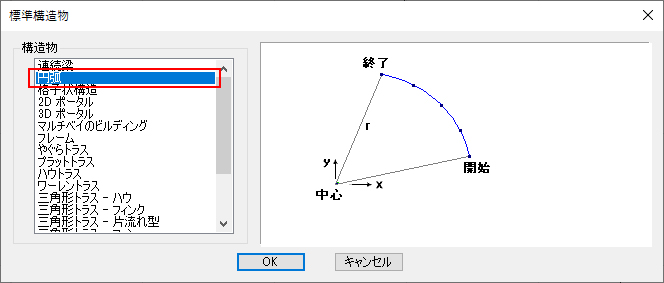

「作成メニュー｜生成」より「円弧」を選択し、図のように入力して平面の基とする1次元要素を作成します（R=5m、開始角度=0、終了角度=90、部材数=10）。

図1　作成メニュー｜生成｜円弧

2. 複製

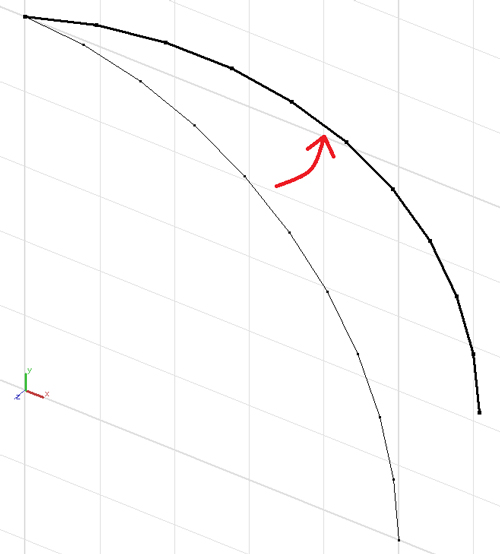

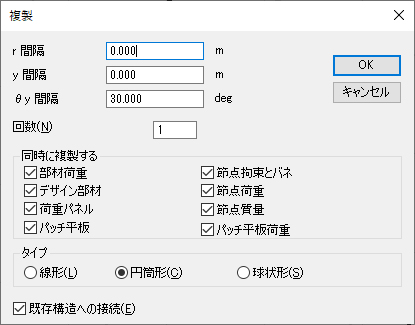

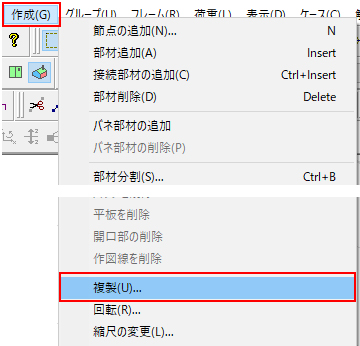

円を12分割しますので、360°÷12=30°分のパッチを作成します。そのために、円弧を複製します。全要素を選択後、「作成メニュー｜複製」で「円筒形」として、鉛直軸（θy）回りに30°として複製します。

図2　複製

3. パッチ作成

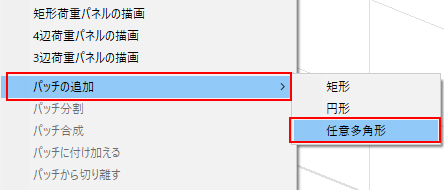

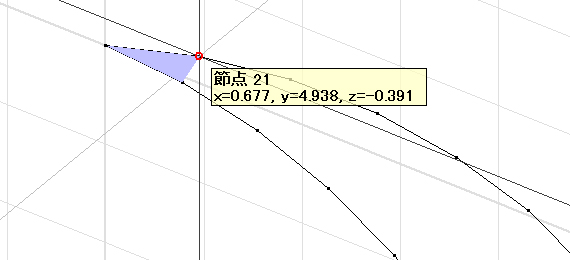

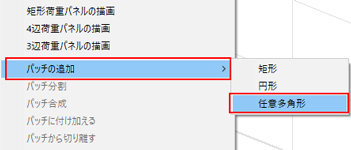

右クリックメニューより、「パッチの追加｜任意多角形」にて分割区間ごとにパッチを作成して行きます。

図3　パッチの追加1

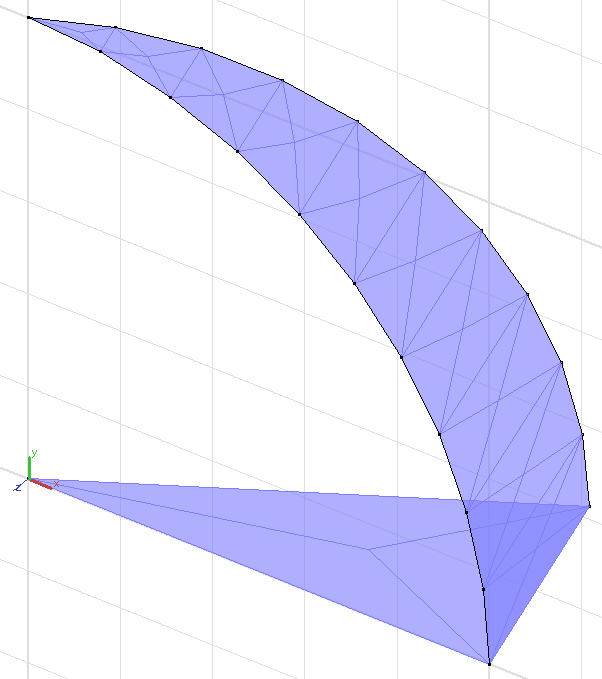

底版面にも作成しておきます。不要なフレーム要素を削除して、すべてのパッチを選択し、「作成メニュー｜複製」で「円筒形」として、鉛直軸（θy）回りに30°として、11回複製します。

図4　パッチの追加2	図5　複製（11回）

4. メッシュ分割

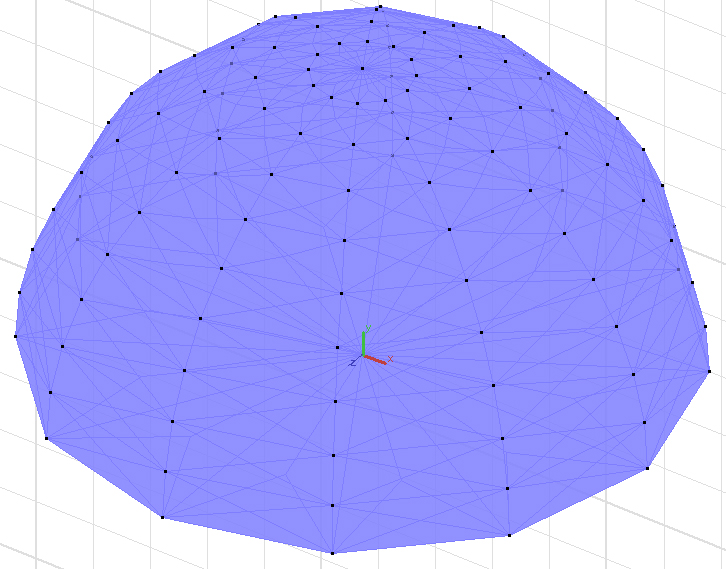

メッシュ分割を行います。分割数、分割サイズで指定できますが、今回はサイズで指定して分割します。すべてのパッチを選択し、「右クリックメニュー｜パッチメッシュ」にてメッシュサイズを「0.5ｍ」として分割しておきます。（Multiframeでは何度でも同じ操作でリメッシュが可能です。）

図6　メッシュ分割

5. DXFエクスポート

今回はDXFデータとしてエクスポートし、FEMLEEGでソリッド要素を作成してみます。

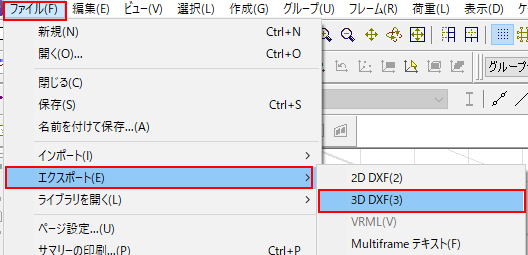

「ファイルメニュー｜エクスポート｜3DDXF」を選択します。

図7　3DDXFエクスポート

6. FEMLEEGでソリッド要素を作成

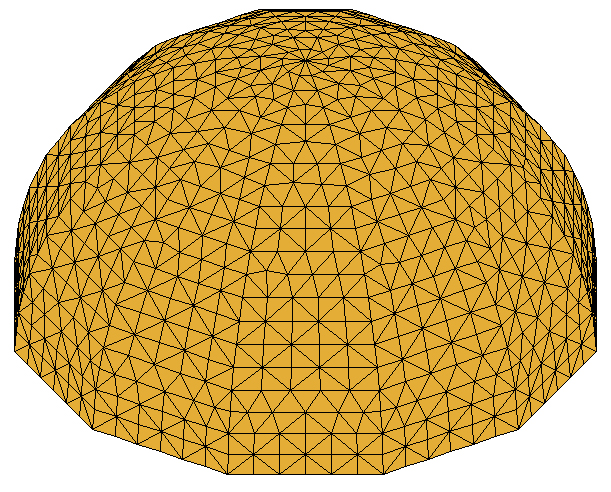

エクスポートされたDXFデータをFEMLEEGにインポートします。FEMLEEGにてCADデータより2次元要素を作成し、3Dオートメッシュ機能を使用してソリッド要素を作成します。

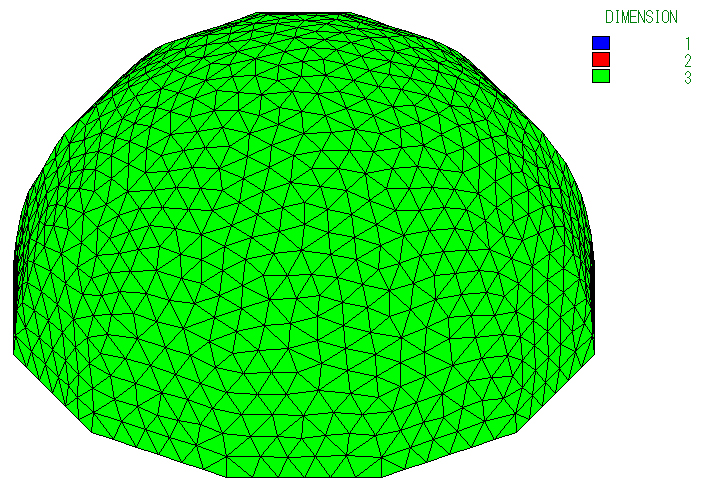

図8　2次元要素作成（平板）	図9　3次元要素作成（ソリッド）

メッシュサイズや分割を変更したい時には、Multiframeでリメッシュ後、操作を繰り返せば比較的容易に行えます。

■ Multiframe CONNECT Edition v21.13.00.19　2018年12月リリース
■ 開発元：Bentley Systems　（Formation Design SystemsはBentleySystemsに吸収合併）
