New Products & Service CAD/CIM
Shade3D Ver.18
統合型3DCGソフト
●新規価格
●リリース
Shade3D Professional サブスクリプション 1年版 28,800円
2018年9月

 Shade3Dとは
統合型3DCGソフトのShade3Dは建築パースやインテリアデザイン、プロダクトデザインなど様々な用途でご利用いただいています。
 ・自分のデザイン画を立体的に表現したい
 ・他の部署の人にもわかるように説明したい
など、3Dで表現することで説得力をもたせることができ、イメージをよりリアルに相手に伝えることができます。
 Shade3D活用事例
3DCGソフトならではの柔軟性でデザインをすることも、CADソフトのように正確なモデリングも可能なため建築パースやインテリアデザイン、プロダクトデザイン分野でお使いいただいております。

3次元CAD利用技術者試験1級推奨ソフトに認定されているためShade3D Professionalをつかって就職、転職、スキルアップの一環として資格取得も目指すことができます。


画像をクリックすると大きな画像が表示されます。

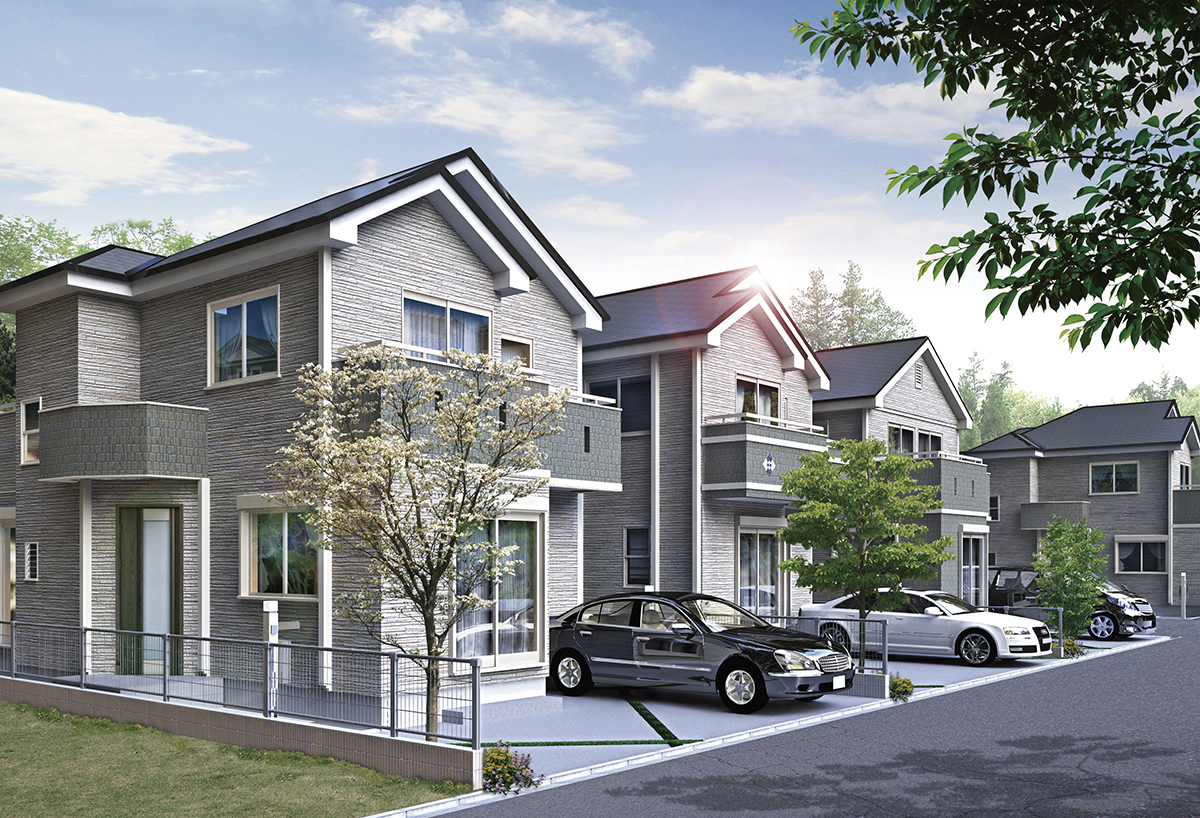

図1 建築パース

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

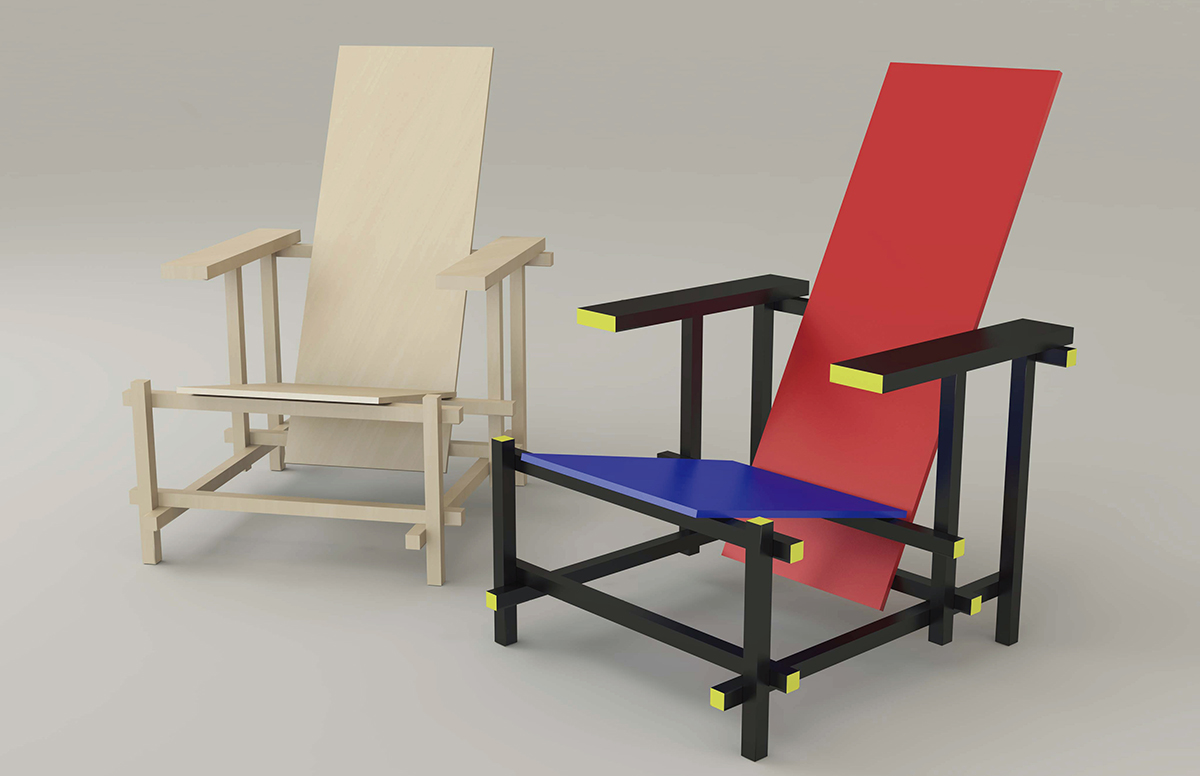

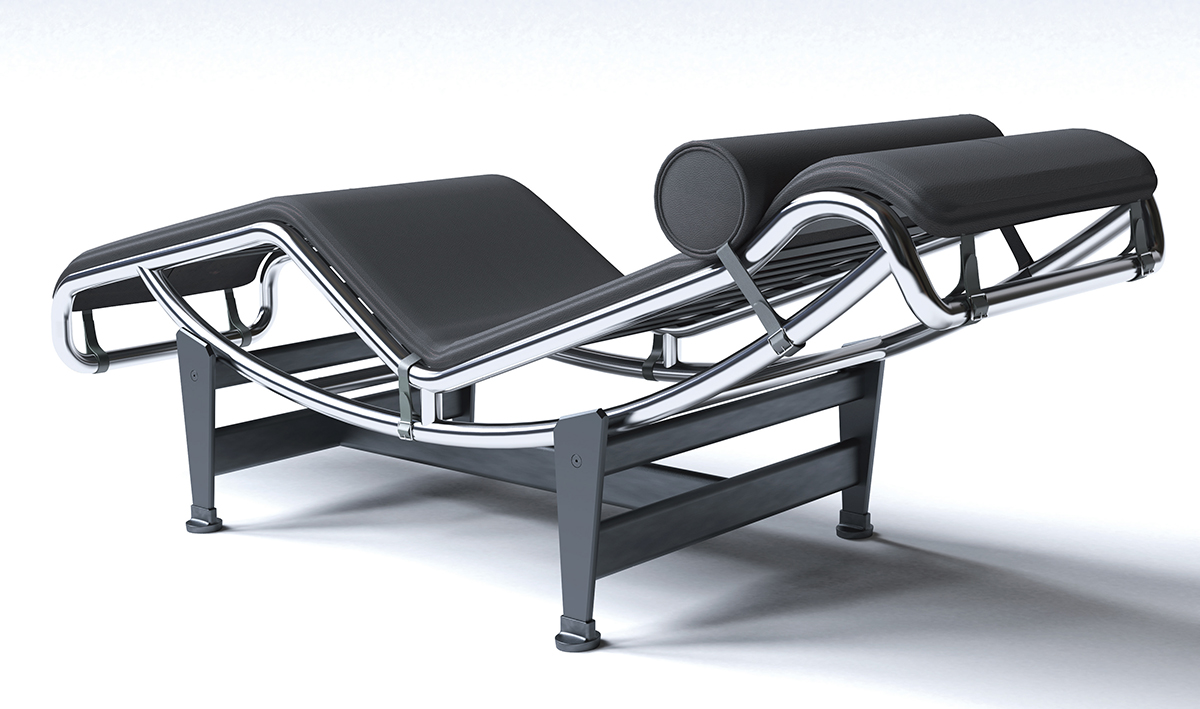

図2 インテリアデザイン 図3 プロダクトデザイン
 Shade3Dの機能紹介
モデリング・レンダリング・アニメーション・3DCAD・3Dプリントをひとつのソフトで統括して行うことができます。

モデリング
3DCGソフトでは三次元の形状データを作成する作業のことをモデリングといいます。Shade3Dのモデリング機能は自由曲面・NURBS・ポリゴンモデリングがセットされてます。形状にあわせて、使いやすい方法を選ぶことができます。

1. 自由曲面
コントロールポイントとハンドルを操作して繊細な曲線を表現できるベジェ曲線を使ったモデリングで絵を描くように線形状を作成し、それらを組み合わせて立体形状とします。
滑らかな曲線を表現したい、絵を描く感覚でモデリングしたい方におすすめです。

画像をクリックすると大きな画像が表示されます。
図4 自由曲面
2.NURBS
製造業や建築設計の分野で広く利用されており、多くのCADソフトでサポートされている「NURBS形状」を使ったモデリング方法です。CADみたいに正確なモデリングがしたい、実寸でコンテンツがつくりたい方におすすめです。

画像をクリックすると大きな画像が表示されます。
図5 NURBS形状

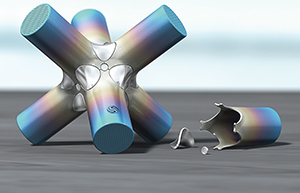

3.ポリゴン
頂点・稜線・面で構成されるポリゴンメッシュによるモデリングを行います。各要素へのベベル、ブール演算による融合や差分抽出、オフセット方向への厚み付け、ブリッジ機能などによるモデリングを行います。
作成した形状を3Dプリントしたい方はポリゴンモデリングをおすすめします。
画像をクリックすると大きな画像が表示されます。
図6 ポリゴン

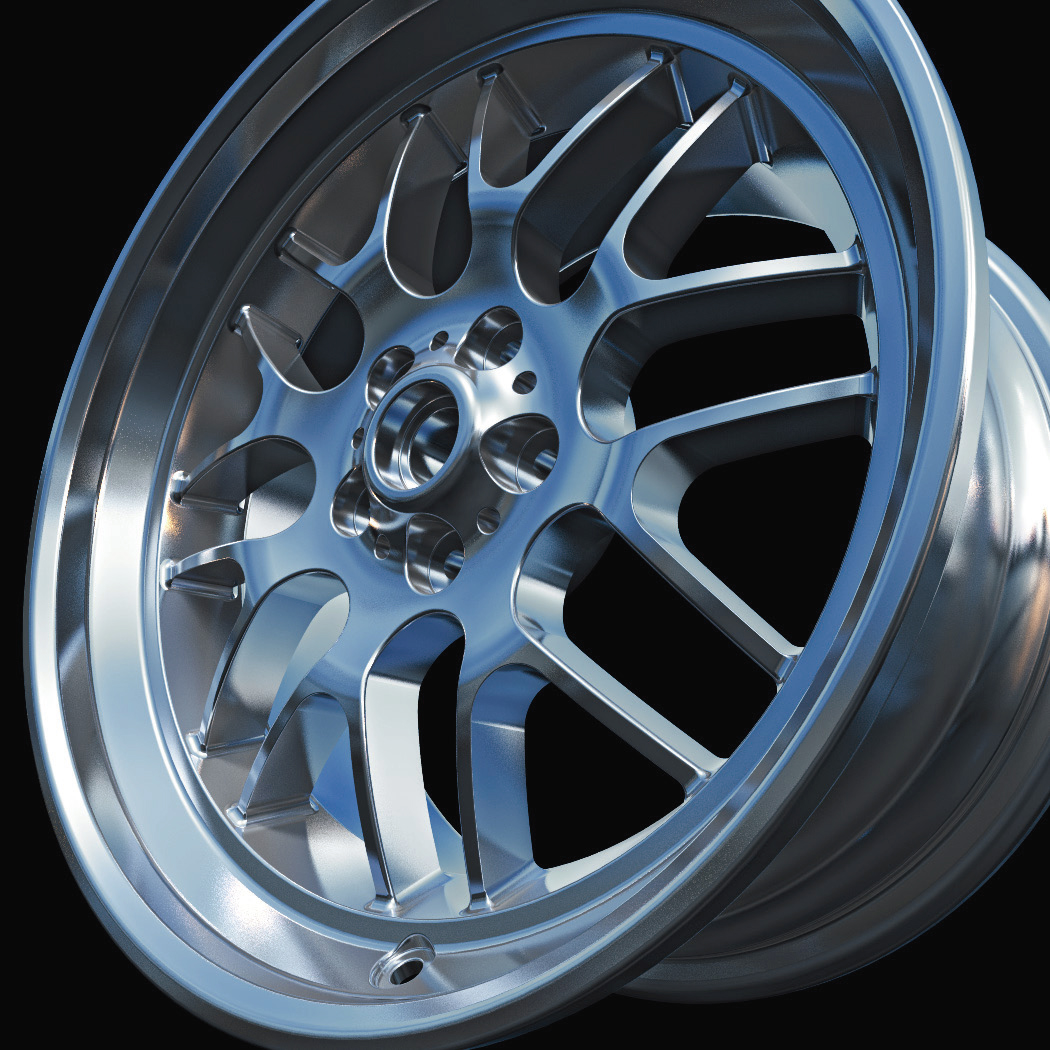

レンダリング
レンダリングとは作成した形状データに色や陰影を付けることをいいます。形状データを見る視点を仮定して遠近感を出したり、光源の位置を仮定して影を付けたり、表面の質感を再現するなどの処理が行われます。
Shade3Dでは3Dモデルに色、模様、透明度などの質感の設定を加え、照明や太陽光などのライティングの設定をすることで、フォトリアルからイラスト調のものまであなたのイメージを支援します。

画像をクリックすると大きな画像が表示されます。

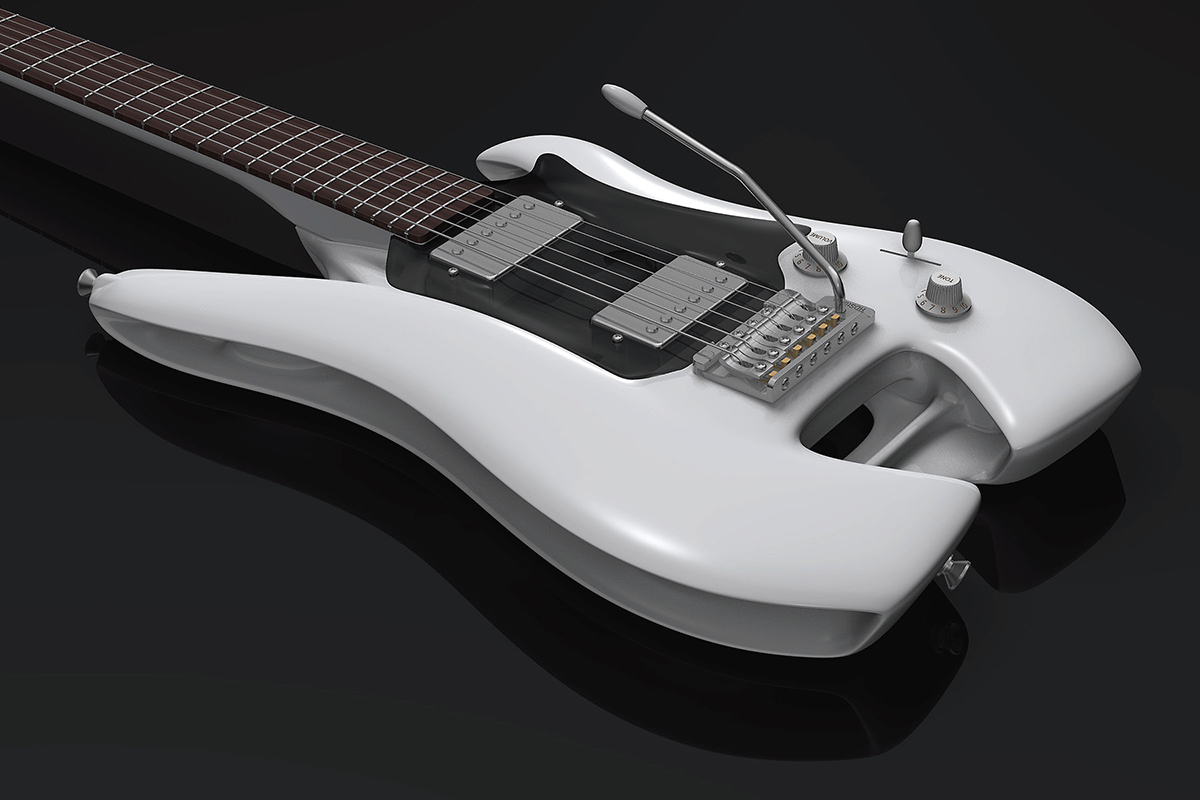

図7 レンダリング

アニメーション
つくったキャラクターに簡単な動きをつけることから炎や煙、形状同士の衝突などの物理演算処理を行った動きを表現します。
図面上でのプレビューから各種動画ファイル形式での書き出しなどを行いアニメーションを作成します。

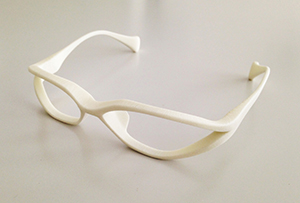

3Dプリント
多くの3DプリンターがサポートしているSTL・OBJファイルをサポートしており、3Dプリンターとスムーズにデータのやり取りができます。
また、Shade3Dには「3Dプリントアシスタント機能」を実装しており、3Dプリント前のデータのエラーチェック・修正をおこなえます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

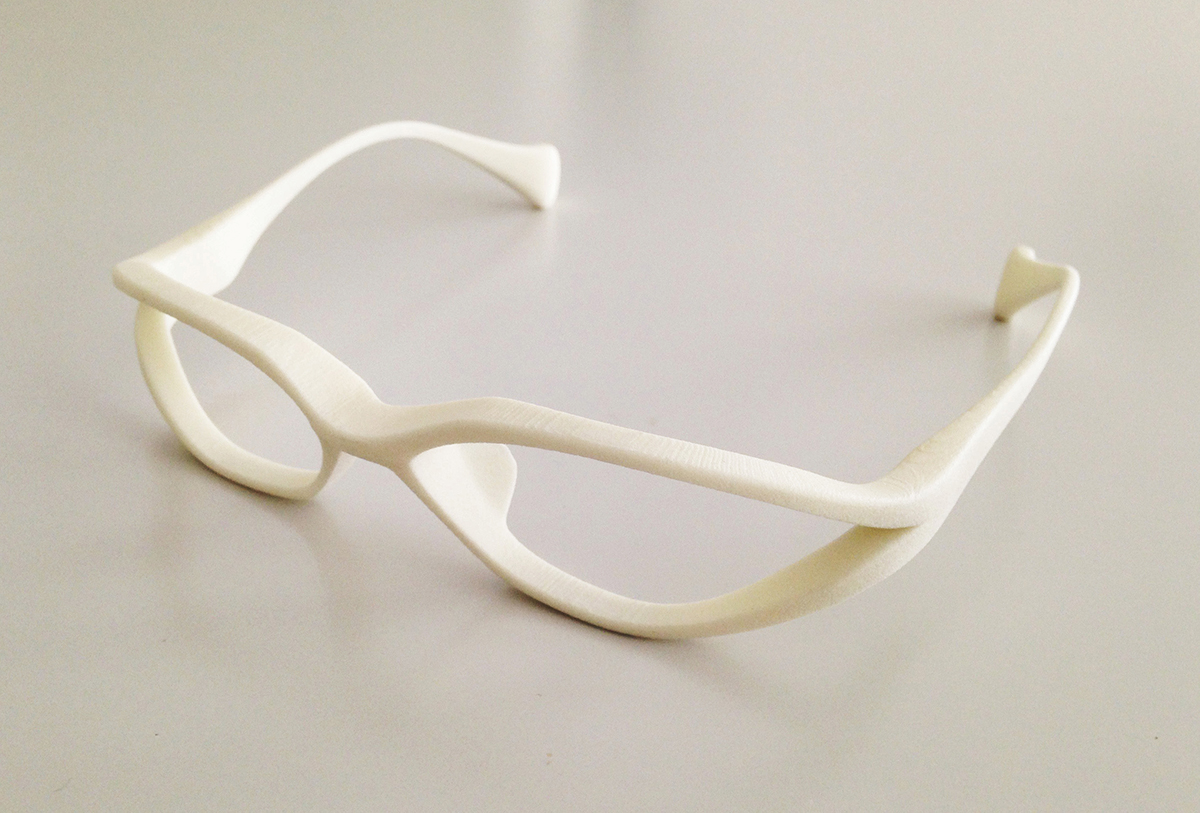

図8 アニメーション 図9 3Dプリント

様々なファイル形式に対応
2Dソフトから3DCADソフトまで様々なファイルとのやり取りが可能となっています。

対応ファイル形式
FBX 入出力
3ds max(3DS) 入出力
Adobe Illustrator AI 出力
IGES 入出力
STEP 入出力
Photoshop(PSD)出力
2D・3D DXF 入出力
Wavefront OBJ(OBJ)入出力
STL 入出力
Adobe Flash SWF(トゥーンレンダラ)出力
Adobe Illustrator AI(トゥーンレンダラ)出力
MPO 出力
SketchUp 入出力
HDR/OpenEXR/PFM入出力
COLLADA 入出力
PoserFusion 2(pz3,pzz 入力)
BVH モーションファイル入力
EPix 出力
JPEG/BMP/TARGA/TIFF/PNG/GIF入出力
WAV/AU/AIF/AIFF入出力
AVI(Win/Mac)/MOV(Mac)入出力
 Shade3Dの3DCAD機能について
従来からあった3DCGモデリングに加えて2017年7月から3DCADデータ製作を実装し、バージョンアップごとに機能を強化しております。

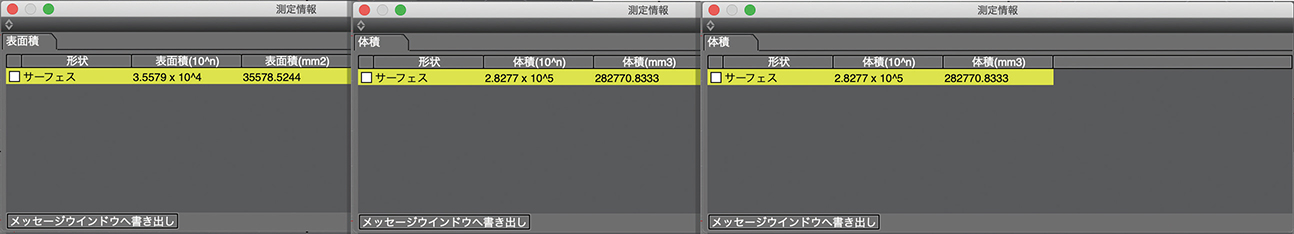

測定
表面積・体積・重心を測定することができます。操作は簡単、計測したい形状を選択し、コントロールバーから測定の種類を選択するだけで測定結果が表示されます。表面積は形状の全体または一部を選択して計測できるようになっています。これらの機能強化により体積や計算も可能となり、開発コストの削減や生産性の向上が期待できます。また、重心については選択した複数の形状データの重心位置を求めることができるようにしました。例えば、3Dプリント用のフィギュアと台座それぞれのポリゴン形式データの重心を測定することでフィギュアの重心の位置に台座を正確に配置できるようになります。

画像をクリックすると大きな画像が表示されます。
図10 測定

3DCADデータ製作
製造業や建築、設計の分野で広く利用されており、多くのCADソフトでサポートされている「NURBSモデリング」を使用します。
従来の線形状や自由曲面、ポリゴンといった形状とは異なり、ブール演算後も滑らかさを維持でき、より滑らかで複雑な曲面をもった精巧な形状の作成・測定ができます。

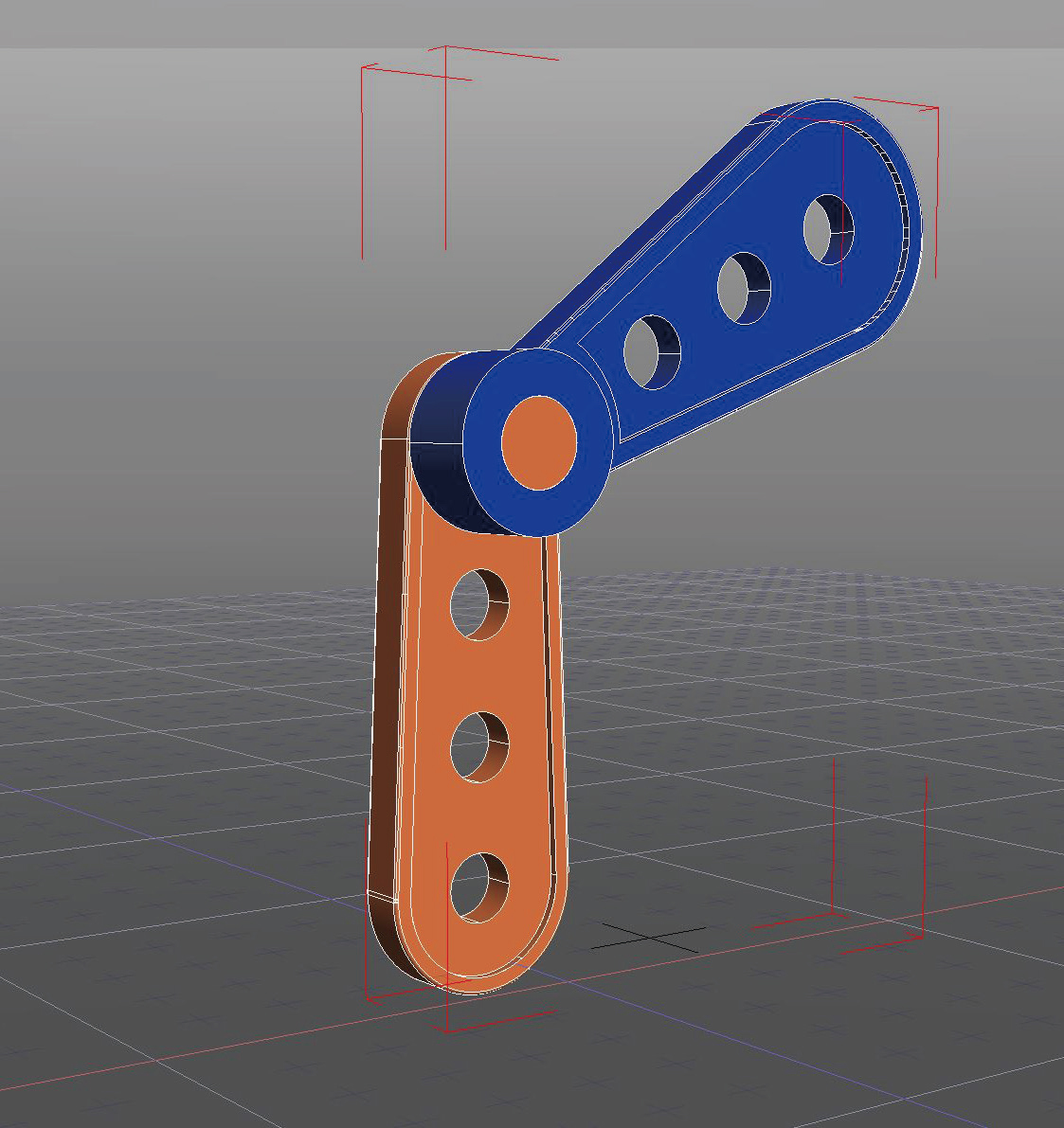

アセンブリ
異なるNURBS形状データの配置や位置合わせができるようになりました。基準となる座標、座標軸方向を設定した2つの形状に対して、互いの基準点同士が一致するように形状を移動し、複数の形状の組み立てを容易にします。また、一致させる距離や角度などを設定することができます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

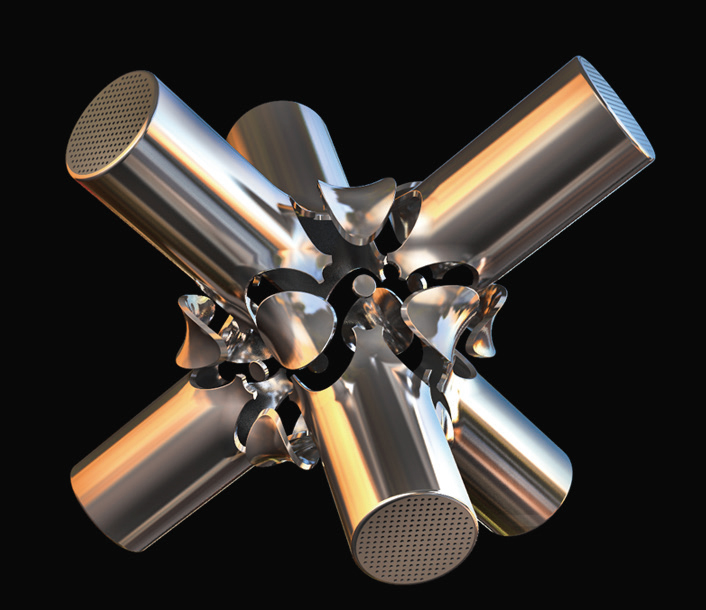

図11 3DCADデータ製作 図12 アセンブリ

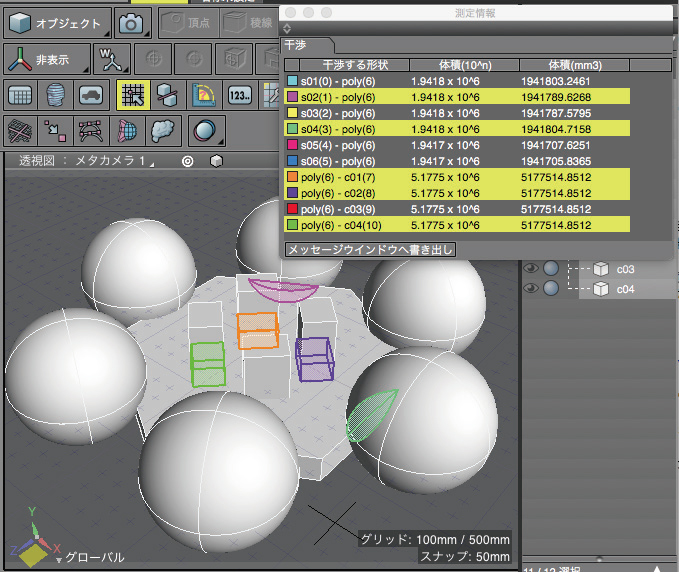

干渉チェック
複数のNURBS形状の干渉(重なって)いる部分を色分けし、体積とともにリストに表示します。形状データ製作の効率化や精度の向上をサポートします。

画像をクリックすると大きな画像が表示されます。
図13 干渉チェック

他のCADソフトとの互換性
多くのCADソフトでサポートされているSTEP・IGESファイルにShade3Dもサポートしております。
他社のCADデータを読み込んだり、Shade3Dで作成した円、球、自由曲面などをNURBS形状に変換・編集して出力するなど、他のCAD製品との連携が強化されています。※ポリゴンメッシュには対応していません

3次元CAD利用技術者試験1級対応
2003年の創設の国内最大規模の3次元CAD検定試験「3次元CAD利用技術者試験1級」の推奨ソフトに認定されました。
就職、転職、スキルアップの一環として資格取得も目指すことができます。
画像をクリックすると大きな画像が表示されます。
図14 3次元CAD利用技術者試験1級

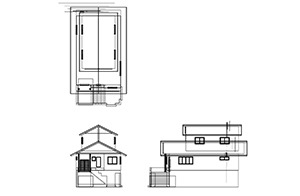

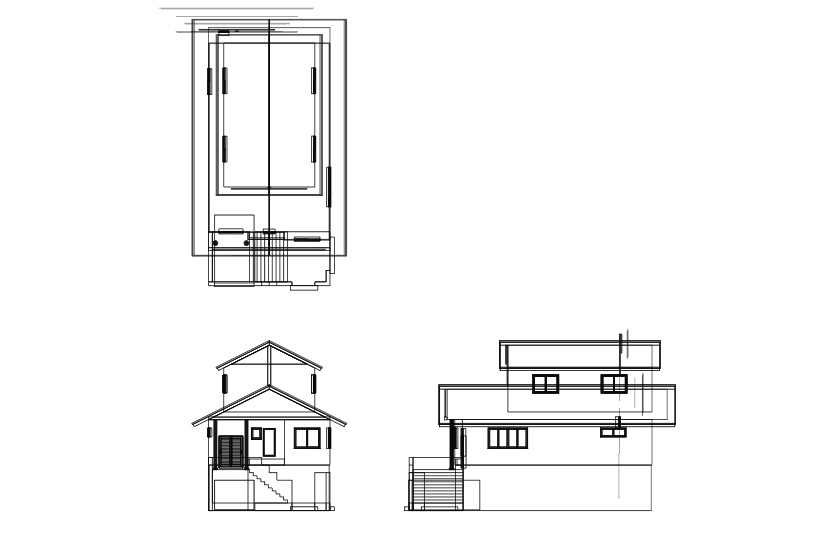

AI/DXF形式へ3面図出力
シーンの4面図の状態のまま、ai形式 / DXF形式で透視図以外の3面図を出力します。(※透視図の出力はされません。)

画像をクリックすると大きな画像が表示されます。
図15 3面図出力
(Up&Coming '18 秋の号掲載)
