| H29道路橋示方書に準拠した橋脚の設計計算、図面作成 |
|
●新規価格
●リリース |
440,000円
2017年 9月 |
|
|
| 「橋脚の設計・3D配筋（部分係数法・H29道示対応）」は、平成29年7月に改定された『「橋、高架の道路等の技術基準」（道路橋示方書）』（以下、H29道示）に準拠した単柱式RC橋脚の設計に対応しています。平成29年9月時点では、同解説が発刊されていないため、条文のみを参照した暫定版としてリリースを行います。以下に本製品が関連する改定内容や照査内容についてご紹介します。 |
今回の改定は、昭和47年に道路橋示方書が制定されて以来、最も大きなものとなっています。この中で、橋脚の設計に関連する主な項目としては、以下が挙げられます。
1. 部分係数の導入
2. 耐荷性能に関する部材の設計（限界状態に応じた照査項目）
3. 耐久性能に関する部材の設計（内部鋼材の防食、部材の疲労）
この中で1の改定に伴い、従来の割増係数を考慮した許容応力度は廃止され、応力度の制限値として新たに規定されました。また、2の改定により、基本的な照査方法が応力度による照査から断面力の制限値による照査へと変更されています。 |
偶発作用（レベル2地震動）が支配的な状況における、耐荷性能に関する柱部材の設計では、従来より用いられてきた地震時保有水平耐力法が元となっていますが、部分係数の導入に加え、照査内容が一部変更されています。
【H24道示】
地震時慣性力≦地震時保有水平耐力
Pa≧0.4・C2z・W（動的解析を行う場合）
【H29道示】
水平変位≦水平変位の制限値（耐荷性能）
せん断力≦せん断力の制限値（耐荷性能）
Pa≧0.4・C2z・W（構造細目）
※従来は動的解析を行う場合に別途必要とされてきた最低限の耐力を確保するための照査が、構造細目として規定。
 |

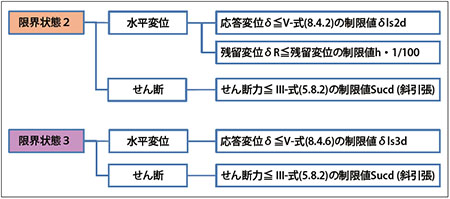

| ▲図1 曲げ破壊型の耐荷性能 |
 |

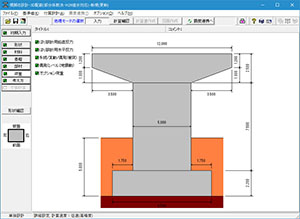

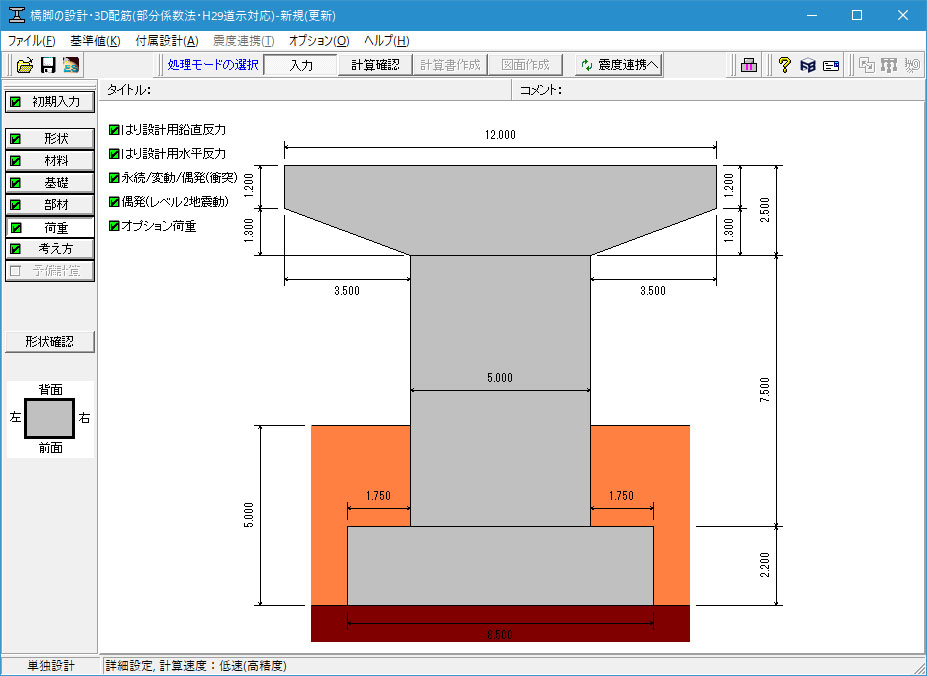

| ▲図2 開発中画面 |
|
初版（暫定版）では、以下の機能を制限しています。
・既設検討/補強設計
・インターロッキング式、鋼管コンクリート複合構造橋脚などの特殊橋脚
・斜面上の直接基礎
・Engineer's Studio®へのエクスポート
・その他、同解説の発刊まで仕様が確定できない機能
※2017年9月現在のもので、今後変更される可能性があります。 |
| 9月末リリースの版では、同解説が確定するまで保留としている照査項目など、「制限事項」に記載の通り、一部の機能を制限しています。これらについては、同解説の発刊後に順次調査・対応を行い製品へ反映していく予定です。また、関連する基準類についても、それらの改定状況に応じて、対応を行っていく予定です。 |
