今回はサポートに寄せられた問合せをご紹介させていただきます。
Q. Multiframe Shape Editor（以下、Shape Editor）でユーザ定義セクションを登録する時に、属性値の単位を変更することが出来ません。指定の単位にて登録することは出来ないでしょうか。
A. Multiframeのセクションライブラリにデータベースとして登録されている規格品のセクションは、その形状から算出された属性値を使用していません。これは、規格で決められた数値を採用しているため単位も固定し、単位変換による誤差が生じないようにしているためです。
しかし、今回のようにユーザ自身の指定した単位でライブラリに保存したい場合もあり、この時はShape Editorで新しいセクショングループを追加することで対応できます。以下にその方法を簡単に記載します。

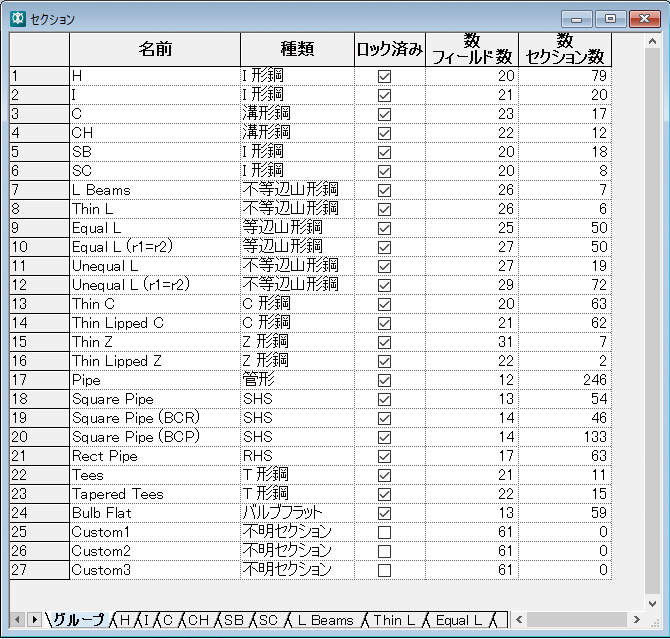

1. Shape Editorを起動し、ウィンドウメニューより「セクションウィンドウ」を開きます。
 |
 |
| ■図1 セクションウィンドウ |

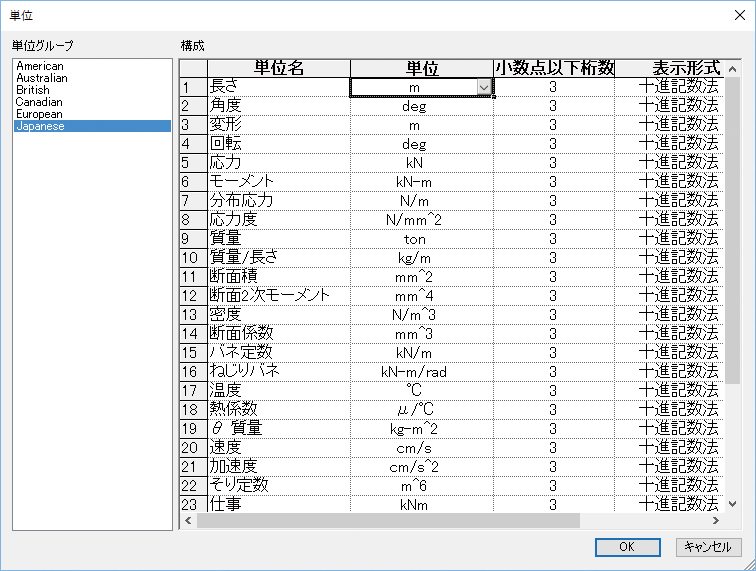

2. ビューメニューより「単位」をクリックし、設定したい単位を変更します。
 |
 |
| ■図2 単位 |

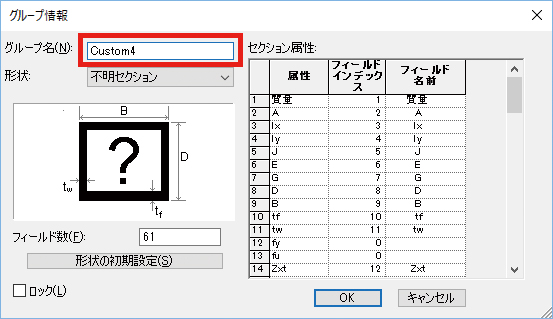

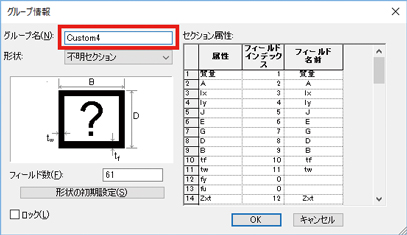

3. ライブラリーメニューより「セクション｜セクショングループ追加」をクリックします。グループ名を入力して「OK」をクリックします
（今回は”Custom4”としました）。
 |
 |
| ■図3 セクショングループ追加 |
4. 既存のセクショングループと単位を較べて頂くと、自身で変更した単位に変わっている事が確認できます。
| Bentley Connection Client機能紹介 |
Multiframe Connect Edition V21にこのアプリケーションが追加されました。Multiframeと同時にインストールされ、パソコンの起動時に自動で立ち上がってきます。メニューが英語であるため、取り付き難いと思われるかもしれませんが、便利な機能がありますので紹介させていただきます。

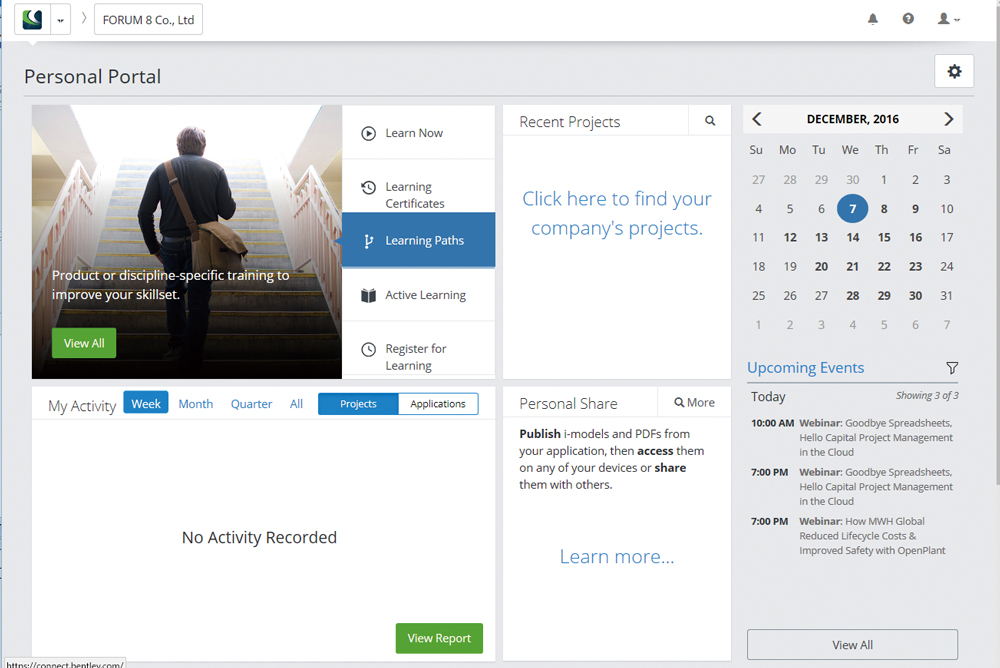

「Personal Portal」
サインインを済ませると、次のようなメニュー画面に変わります。「Personal Portal」をクリックすると、WEBページが開きますのでプロジェクトの管理や、ライセンスの管理を行う事が出来ます。

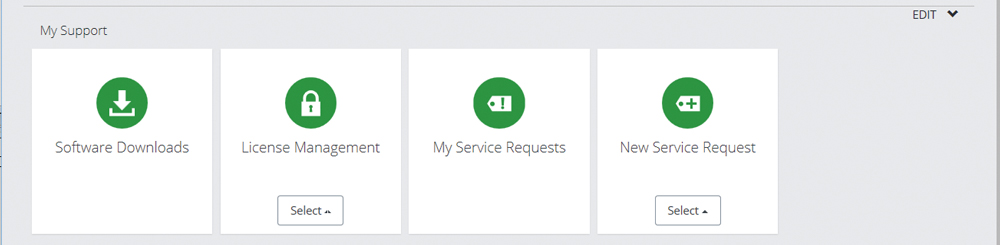

「Software Downloads」

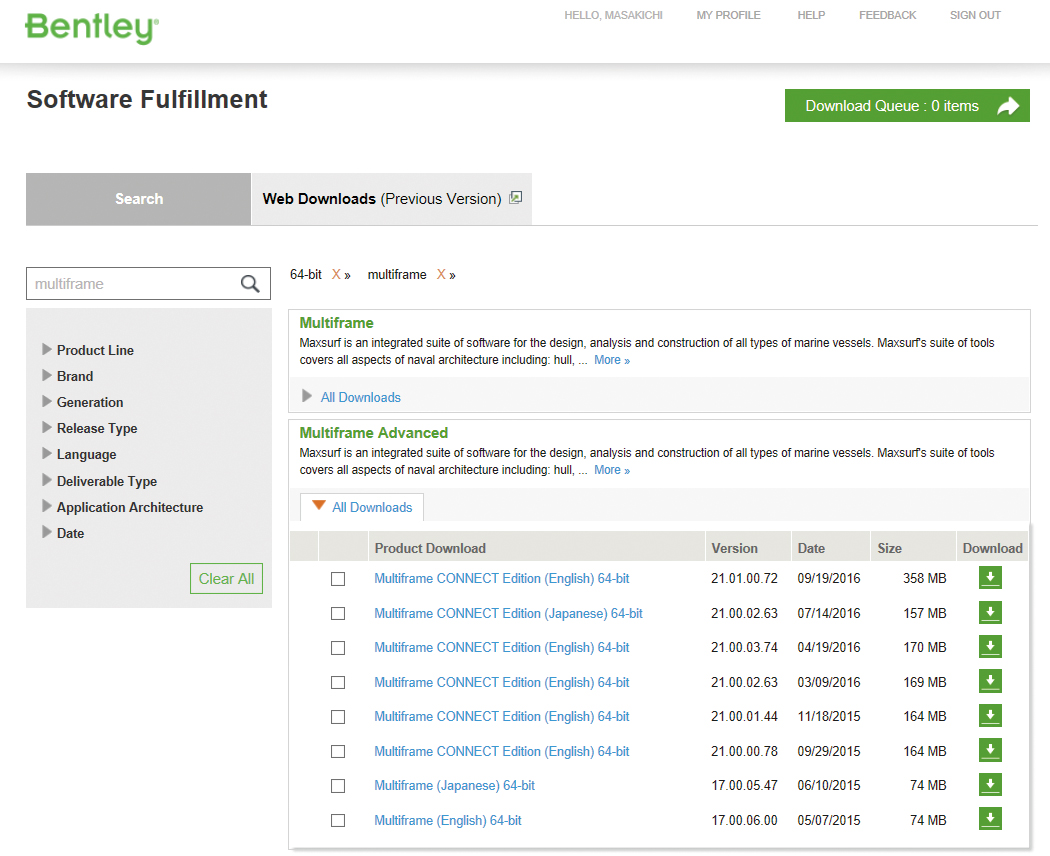

「Software Downloads」をクリックし、”Multiframe”と検索すると日本語版だけではなく、最新の英語版もダウンロード可能です。

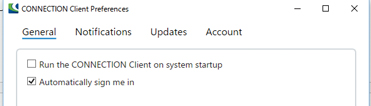

なお、一度ログイン後、設定メニューより「Preference」をクリックし、「Run the CONNECTION Client on system startup」のチェックを外すと、起動時に自動で立ち上がらないようにできます。
 |
 |
 |
| ■図7 Software Downloads |
■図8 Preference |
Multiframeのユーザの方を対象に、有償セミナーを開催しています。1日の講習で、1人1台のパソコンを使用した操作実習形式です。
| 3次元構造解析セミナー |
Webセミナー対応 |
●開催日 ： 2017年5月19日（金）9：30〜16：30
●本会場 ： 東京本社 品川インターシティA棟セミナールーム
※TV会議システムにて東京・大阪・名古屋・福岡・仙台・札幌・金沢・岩手・宮崎にて
同時開催
●参加費： 1名様 \18,000 （税別） |
開発元：Bentley Systems（Formation Design SystemsはBentley Systemsに吸収合併）
■Multiframe 21.02 日本語版 2016年 9月リリース |
|
