Multiframeは、3次元骨組構造解析プログラムです。入力断面として、JIS規格の鋼材断面が標準で登録されている他、ユーザ任意の断面を使用することもできます。計算後、鋼構造設計規準（日本建築学会）に準拠した断面算定を行うことができます（オプション）。また、Ver.12から平板要素を用いた立体解析をサポートしています。
| Multiframe 新機能トピックス Ver.17.01 |
今回は、Up&Coming 90号(vol.19)にて紹介しました、「吊り構造解析」機能の詳細内容について記載させていただきます。
構造モデル

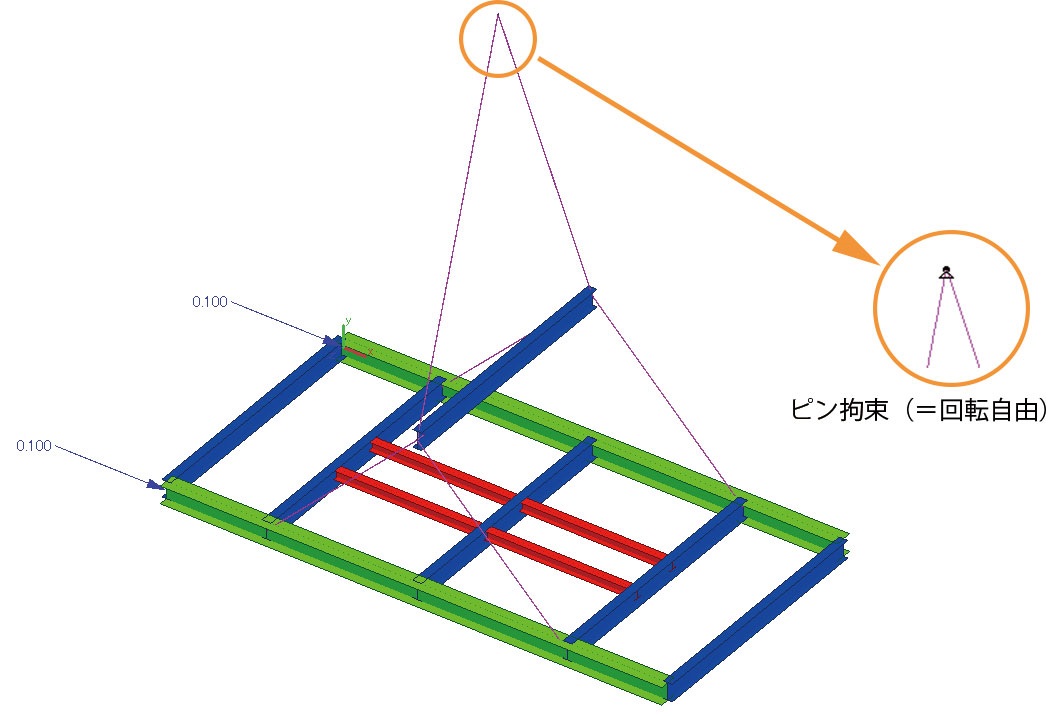

サンプルのモデルは、下図に示すような構造とします。
H形鋼で構成された架台を、ワイヤーフレームで吊り下げた状態とし、吊り点には回転自由とした「ピン」の拘束条件を与えています。また荷重は、自重と架台に水平力を与えてみました。
 |
| ■図1. モデル図 |
解析実行（線形）

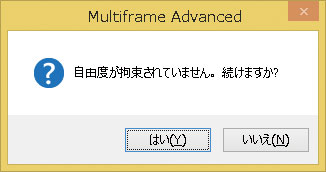

このまま、メニューより「線形解析」を実行してみます。すると、回転に対する拘束がありませんので、次のようなメッセージが表示されてしまいます。
 |
|
 |
| ■図2. メッセージ（線形解析実行時） |

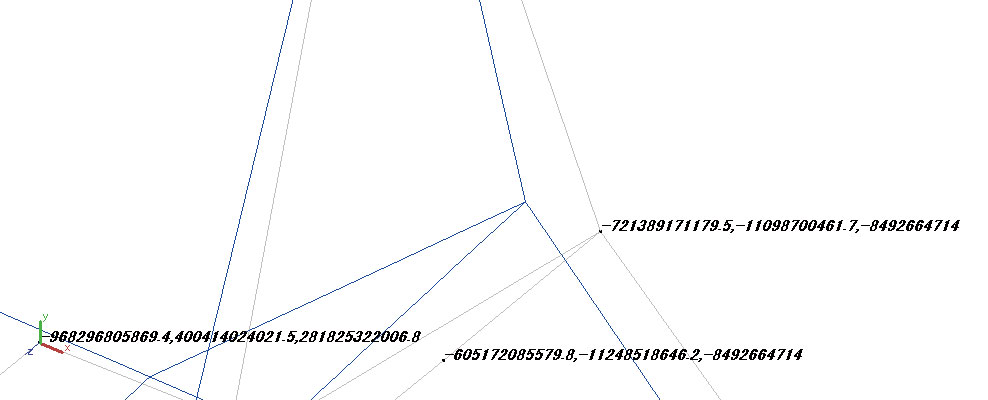

このメッセージを無視して強制的に解析を実行させみますと、次の図のように変位量が無限大の結果となります。Multiframeの座標系に合わせるように方向などを指定します。
 |
| ■図3. 線形解析結果 |
解析実行（吊り構造解析）

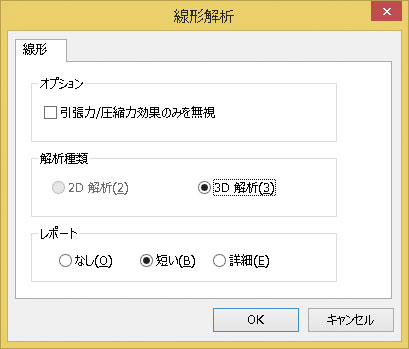

次にデータはそのままで、メニューより「吊り下げ解析」を実行してみます。
 |
|
 |
| ■図4. 解析実行（吊り構造解析） |

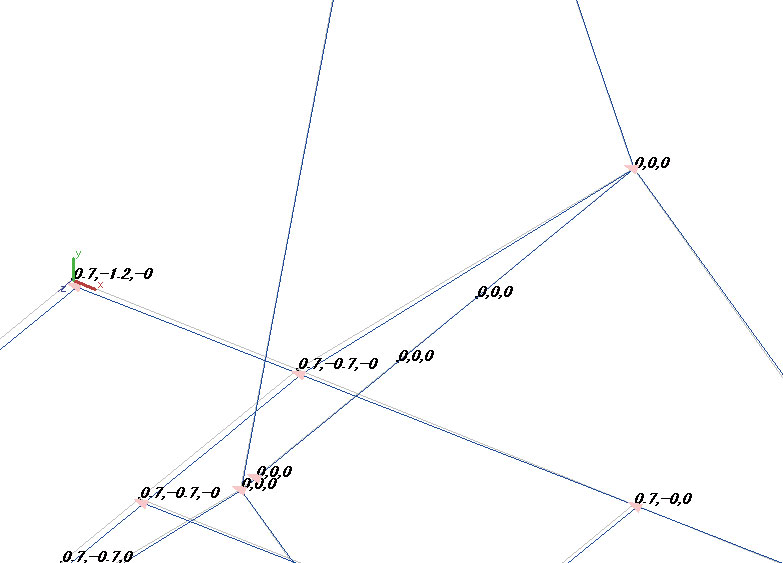

「線形解析」実行時のようなメッセージの表示はなく、解析結果にも大きな変位量は見られませんでした。
 |
| ■図5. 吊り下げ解析結果 |
結果/設定バネ値の確認
「結果」ウィンドウよりプログラムが自動で設定したバネ値の確認を行ってみます。

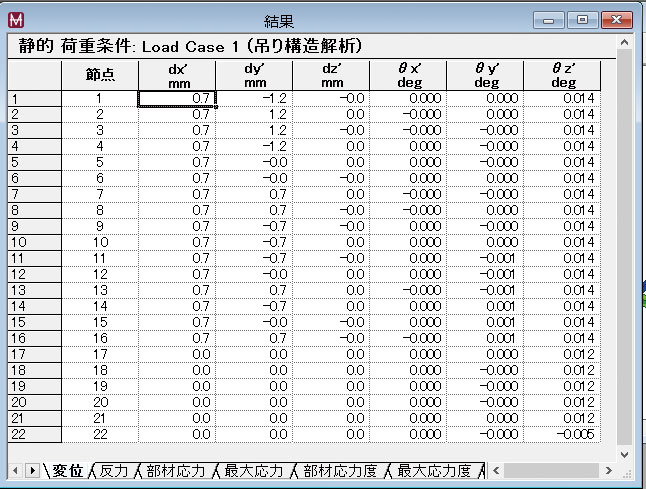

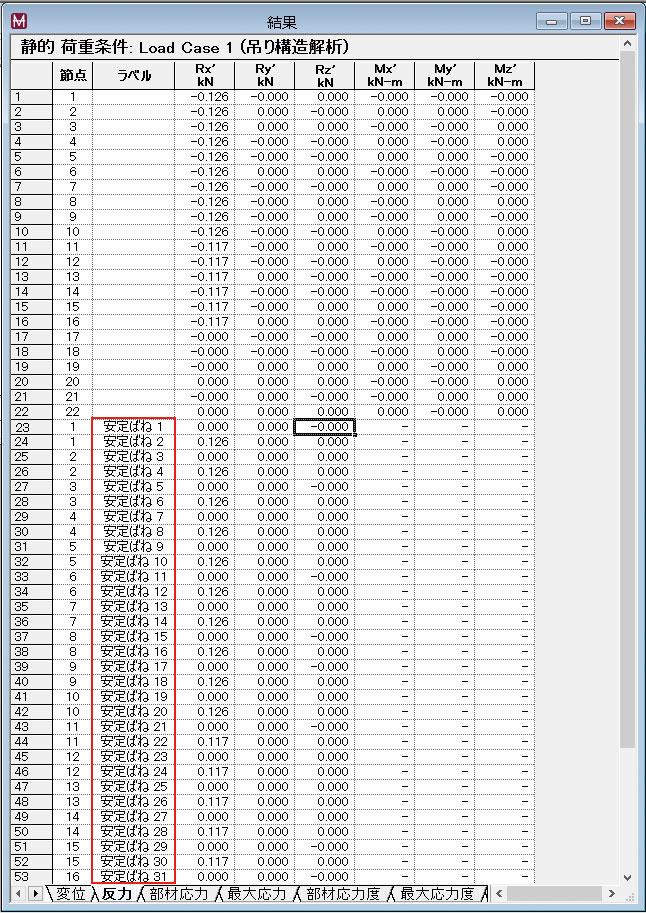

まず、各節点の「変位」と「反力」は次のような結果になっています。「反力」シートの「ラベル」列に記載されている「安定バネ１」などが、自動でバネが設定された節点に該当します。
 |
|
 |
| ■図6. 解析結果（変位・反力） |
設定されたバネ値は以下の式より算出できます。
・バネ値＝「反力」÷「変位」（kN/m）
節点[1]のバネ値を算出してみますと以下のようになります。
例）節点１のX方向に設定されたバネ値
K1X=0.126(kN)/0.0007(m)=180(kN/m)
もし、このバネ値が解析結果に与える影響が大きいと判断された場合、「吊り構造解析」は使用せず、手動にて「バネ拘束」機能を使用して設定するなどの操作が必要となります。
