Multiframeは、3次元骨組構造解析プログラムです。入力断面として、JIS規格の鋼材断面が標準で登録されている他、ユーザ任意の断面を使用することもできます。計算後、鋼構造設計規準（日本建築学会）に準拠した断面算定を行うことができます（オプション）。また、Ver.12から平板要素を用いた立体解析をサポートしています。
| Multiframe 新機能トピックス Ver.16.01 |
Curved Patch Support（曲線パッチサポート）機能
この機能は、2次元の平板要素から、3Dや曲線の平板要素を作成する機能です。作成例を以下に示します。
1. 4辺を梁要素で囲われた矩形の平板要素を作成します。
 |

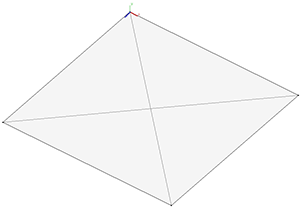

| ■図1 平板要素 |
2. 4辺の梁要素を選択して、「作成メニュー｜円弧に変換」をクリックします。設定後、「OK」をクリックします。
 |
 |

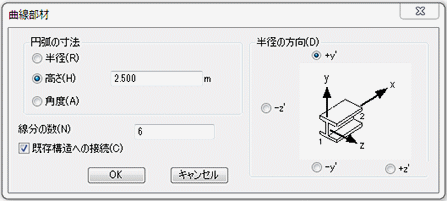

| ■図2 円弧に変換 |
3. 梁要素が図のように円弧に変換されますので、次に平板要素（パッチ）を選択して、「右クリックメニュー｜パッチメッシュ」をクリックします。
 |
|
 |
| ■図3 パッチメッシュ |
4. 分割数を入力し、「OK」をクリックすると梁要素に沿って平板要素が円弧に変換されます。
 |
|
 |
| ■図4 曲線パッチ完成 1 |
5. その他、梁要素のみを先に円弧に変換し、その梁要素に沿って後から「任意多角形」平板要素を作成する事により、同様の曲線パッチが作成される方法を説明します。 「右クリックメニュー｜パッチの追加｜任意多角形」をクリックします。
 |
|
 |
| ■図5 任意多角形平板要素1 |
6. 全ての節点を順に選択して行き最後に「Enter」キーをクリックします。
7. 先述の方法と同じ曲線パッチが作成されます。
 |
|
 |
| ■図6 任意多角形平板要素2 |
|
■図7 曲線パッチ完成2 |
Multiframeのユーザの方を対象に、有償セミナーを開催しています。
1日の講習で、1人1台のパソコンを使用した操作実習形式です。Multiframe、Section Makerのプログラム概要から、操作手順について、実務に即活かせる内容を1日で習得できるよう解説いたします。
| ３次元構造解析セミナー |
CPD |
●開催日 ：2013年9月27日（金）9：30〜16：30
●本会場 ： 東京本社 品川インターシティA棟セミナールーム
※TV会議システムにて東京・大阪・名古屋・福岡・仙台・札幌・金沢 にて同時開催
●参加費：1名様 \18,000 |
Multiframe 開発元： Formation Design Systems（現ベントレー・システムズ）オーストラリア フリーマントル市
■Multiframe Ver.16 日本語版 2013年 6月リリース済み |
|
