Vol. 19

自主簡易アセスとVRでイベント開催支援。関係者協議で効果を発揮

アセスによる騒音影響の評価
円融寺プロジェクションマッピングの参拝客は年々増えており、2016年開催時には事前のマスコミ報道もあって約2,000人が訪れました。このため、今回は主催者側より表技協とNPO地域づくり工房へ騒音対策等の立案・評価が依頼され、自主簡易アセスが実施されました。アセスでは次のような取り組みを行いました。

【調査・評価】

  1. 予備調査(2017年10〜11月)
    過去の実施状況聞き取り調査。
    目黒区・東京都の環境指針把握。
  2. 事前現地調査(2017年11月14日夜間、15日午前)
    騒音測定器により境内及び周辺の環境調査計測。
    周辺の立地環境なども観察。
  3. 事前配慮計画書(2017年12月)
    1、2を踏まえ事前配慮計画案を策定。
    地元自治体・警察に送付。
  4. 実施状況調査(2017年12月31日、2018年1月1日)
【対策】
  1. 時間の制限(前年より投影回数を減らし23時に投影終了)
  2. 音量の制限
    (当日のリハで音量測定を行い条例基準下に調整)
  3. 拡声器設置場所
    (仁王門方向の拡声器を小学校方向へ:図A)
  4. 拡声器の角度
    (高さを約2mに上げて下に向け拡散を抑える:図B)
  5. 選曲
    (静寂な選曲で周囲との調和を図る・有意味音を使用しない)
画像をクリックすると大きな画像が表示されます。
イベント当日、スタッフによる現地点検の様子

VRも有効活用し安全なイベント運営に
これらの対策により実施状況調査では好意的な評価をいただきました。また、事前配慮計画書を地元自治体や警察に提出することで、効果的な関係者協議が実現し、スムーズで安全なイベント運営につながりました。

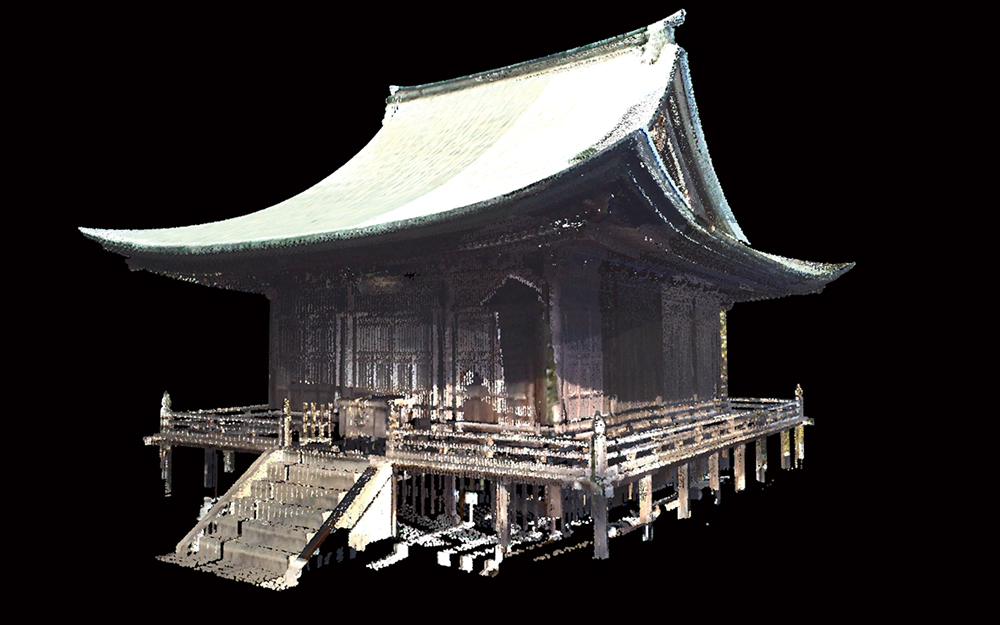

フォーラムエイトは表技協との協力により、各種技術およびサービスを活用して本イベントを支援しており、今回も自主簡易アセスメントの一環として、UC-win/Roadによる観客誘導プランの策定支援に取り組みました。夜間・狭所に多様な年齢層が集中した場合の避難経路や災害対策などで有効活用できるものです。投影対象の釈迦堂を3Dスキャニングして得られた点群データから、周辺環境も含めたVR空間を3Dモデル化し、3Dプリンタで出力して投影シミュレーションを行うことで、さまざまな事前検討も可能になります。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

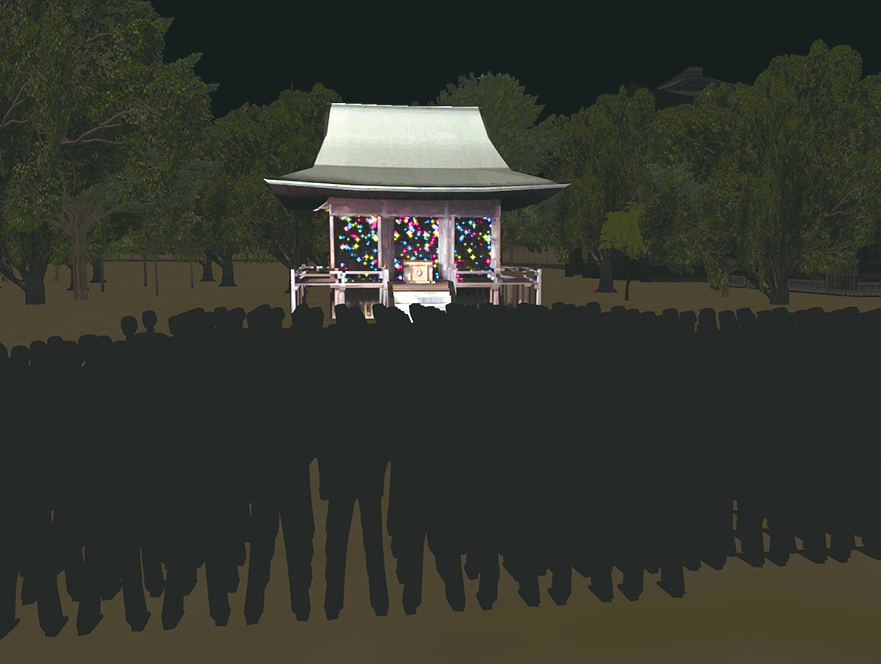

3Dプリンタで出力したモデルへの投影シミュレーション
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

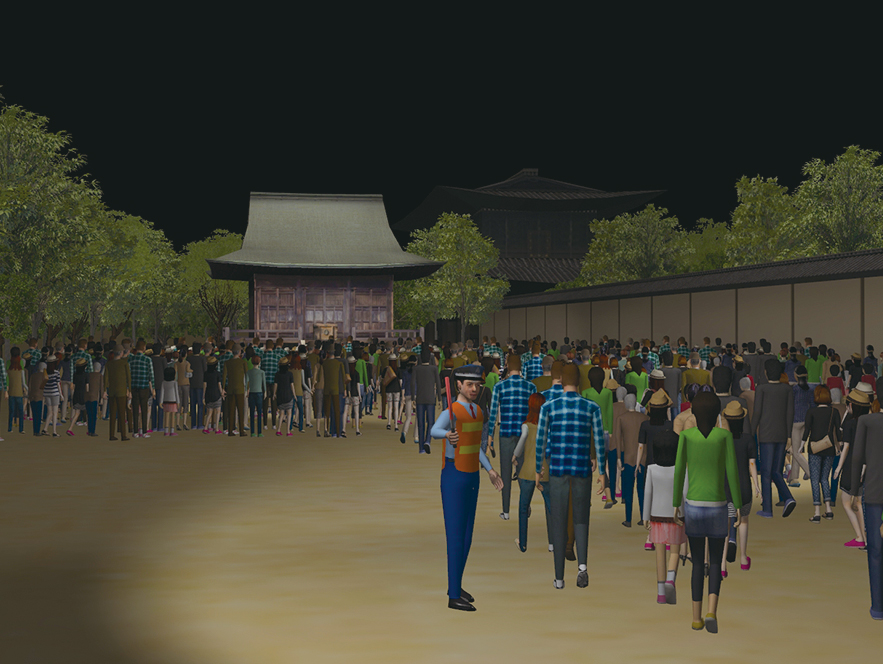

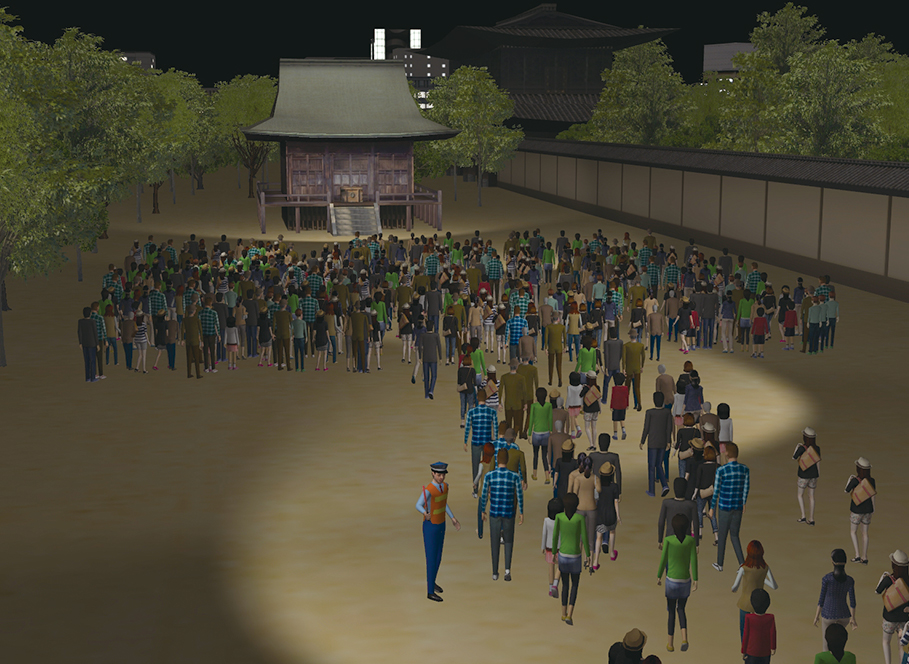

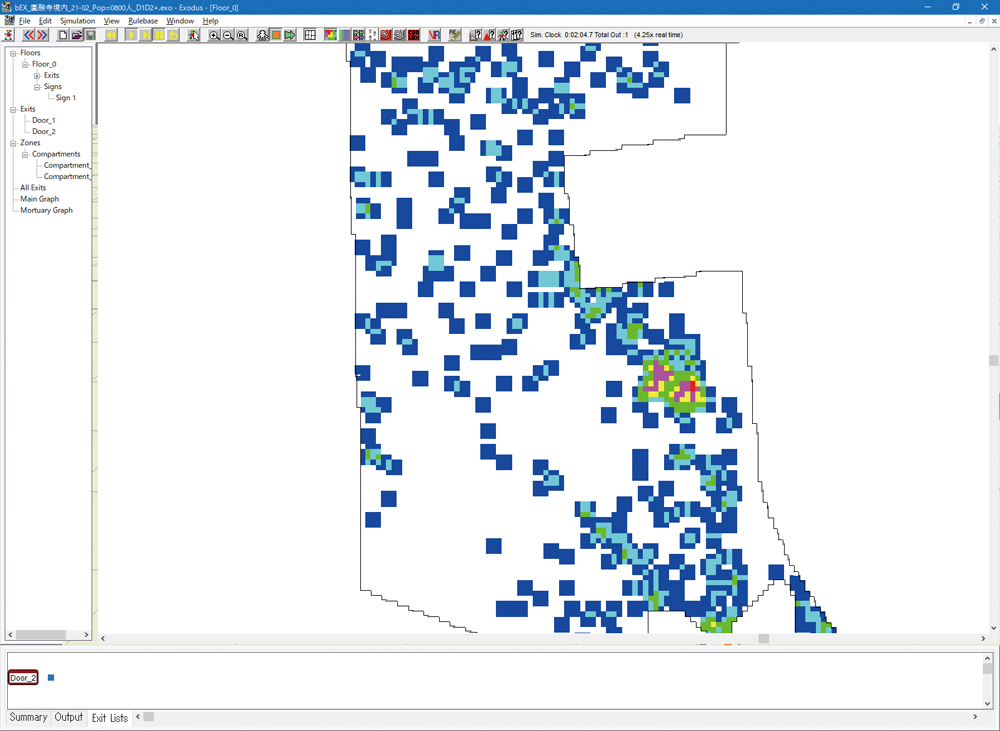

避難解析ソフトEXODUSによる解析結果(左端)をVRで可視化した観客誘導シミュレーション


東京目黒・円融寺「除夜の鐘プロジェクションマッピング奉納」開催!

昨年の大晦日で6回目を迎えた円融寺プロジェクションマッピング。すっかり地元にも馴染んで「暮れの風物詩」となり、表技協の協賛としても4回目の開催となりました。今回は昼間の設営中に小雨となり大変でしたが、夕方以降はすっかり晴れて満月に近い月(十三夜)が寒空に煌々と輝いていました。雲も多く月の輝きと重なり、マッピングを行うには明るい夜となり、想定よりも釈迦堂が照らされて少々難しい状況での投影スタートとなりました。

設営の合間にはご住職による安全祈願が行われました。なんと我々が投影する釈迦堂の中と、エア書道を行う仁王門、それぞれの仁王様、計三ヶ所で祈願のお経を上げていただくのです。円融寺の釈迦堂は室町時代初期に建てられたもので、東京23区では最も古い木造建築(築約700年)になります。この中で祈願いただけるのは大変貴重な体験で、イベントの成功を祈り、一同、心が引き締まる思いがしました(坐禅会への参加で祈祷が体験できます)。

築約700年の釈迦堂の中で成功の御祈祷を受ける

2016年からは、体の動きをセンシングして筆や墨を使用せずに書を描くインスタレーションアート「エア書道」も取り入れています。釈迦堂に描くのは“来年の1文字”である「志」で、円融寺のご住職が選ばれました。パフォーマンスは書家の日向伯周先生。大きく映し出された書は大迫力で、歓声と拍手が湧き起こっていました(当日は来場者にも体験いただきました)。円融寺幼稚園の児童によるぬり絵を釈迦堂へ投影する恒例の「円融寺ぬり絵マッピング」では、今回も多くの作品を提供いただきました。自分の作品が投影されると、園児達と共にご家族からも歓声が上がりました。

釈迦堂に描かれた「志」の一文字。
書家の日向伯周先生により揮毫された
2017年12月31日東京目黒区碑文谷 円融寺
(文:町田聡/撮影:福原毅)

表技協入会案内
表技協では随時会員を募集しております。
部会・セミナーなども随時開催しております。
会員向けサービスの詳細はおよび入会お申し込みは、当協会HPをご確認ください。皆さまのご入会をお待ちしております。

会員種別 年会費
法人 12万円
個人 6000円
情報 3000円
表技協入会フォーム 【表技協公式サイト】
http://soatassoc.org/member-entry http://soatassoc.org/

表現技術検定(建設ICT)」について
i-Constructionをテーマとし、建設ICTの一般常識から専門的な方法論までを網羅した検定。多様な事例と併せて建設ICTの概要・ポイントを学ぶことで、労働生産性向上に貢献できる人材育成を目指しています。
 画像をクリックすると大きな画像が表示されます。
