土木製図用プログラムシリーズ
 |
|
| シンボル集：橋梁編 |
プログラム価格：\180,000.-
（税別価格表示） |
| Windows98/Me/NT/2000/XP対応 |
|
帯表生成、線形変換機能をサポートした 橋梁図面シンボル集 |
 |
 |
 |
 |
 |
 |
| ＰＤＦダウンロード |
kyoryohelp.exe
(681KB) |
s-kyoryo-gui.exe
(PDF圧縮 2,614KB) |
(計 7,147KB) |
|
製品購入申込 |
|
|
| 橋梁一般図を対象としたシンボル集で、橋梁一般図で使用される各種図形をパラメトリックシンボルとして生成するシンボル集と、帯表、柱状図、線形変換など特殊なシンボルを作成する拡張機能とで構成されています。生成するシンボルは、「橋梁一般図」を対象としていますが、ＵＣ−Ｄｒａｗによる加筆・編集や他のＵＣ−ＣＡＤ製品との組み合わせにより、「構造一般図」橋梁比較一覧表各詳細図を始め、他の図面や設計文書などでも利用できます。旧シンボル集３製品、拡張機能２製品を統合化した高機能シンボル集です。 |
|
|
| シンボル機能として、主に橋梁一般図を対象としたシンボルを多く準備しており、構造一般図などの図面で必要な以下の基本シンボルもサポートしています。それぞれ、断面図、側面図、平面図などをサポートしており、各図形、図面に関連したデータの読み込みが可能な「関連データ読み込み」機能により、最小限のデータ入力でシンボル生成が可能です。また、ＰＣ斜π橋シンボルでは、自動生成機能があります。 |
＜上部工＞
橋桁、アーチ橋、トラス橋、補剛桁、ＰＣ斜π橋（本線横断図、桁高詳細図、結合部詳細図など含む）
＜下部工＞
逆Ｔ式橋台、重力式橋台、控え壁式橋台、箱式橋台、ラーメン式橋台
梁式橋脚、多柱式橋脚、.Ｙ形橋脚、壁式橋脚、ラーメン式橋脚
＜その他＞
橋面工、杭基礎、支承箱抜図、沓座面詳細図、鋼橋脚用部品、平面線形、縦断線形 | |
|
|

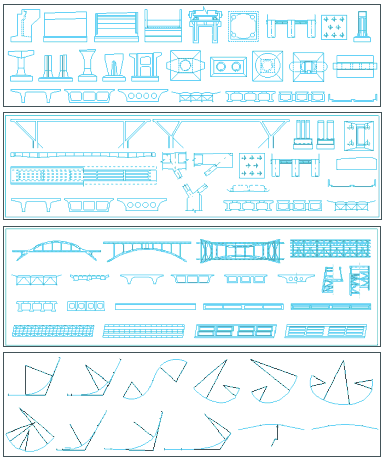

| ▼シンボルパターン |
|
 |
|
|
|
| ＜帯表生成機能＞ |
|
杭ピッチや測点などの基本データの入力により､橋梁一般図で使用される帯表を簡単に生成することができます｡また､計画高など内部的に計算できる部分については､できるだけ内部生成を行っています｡その他､縦断面図の作成を補助する目的として､計画線･地盤線などの補助線もあわせて生成します。作図項目の並べ替え等編集も可能です。 |
|
 |
|
|
| ＜柱状図生成機能＞ |
|

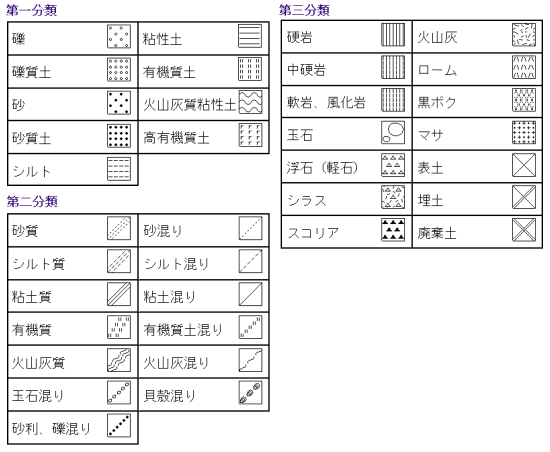

Ｎ値や土質とその深度などの入力により、橋梁一般図などで使用される柱状図を簡単に生成することができます。また、土質パターンは、第１分類９種類、第２分類１３種類、第３分類１４種類をサポートしています。土質の組み合わせ表示や深度、Ｎ値、サンプリング点の表示が可能です。 |
|
 |
|
 |
|
|
| ＜線形変換機能＞ |
|

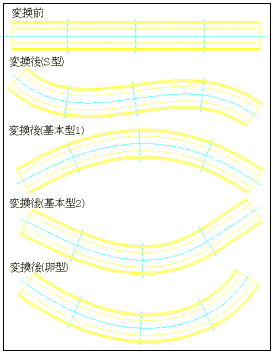

線形変換機能では、マウスを主体とした簡単な操作により、シンボル集で作成した「線形シンボル」と「変換したいシンボル」を選択し、変換のための属性を設定するだけで非常に効率的に変換処理を行うことができます。また、約１０種類（２種類の基本変換法×５種類の属性＋無変換＋非表示）の変換方法を組み合せて使用する事により、さまざまな変換処理を施したシンボルが作成できます。平面線形に加え、縦断線形変換が行えます。
変換処理の対象となるのは、「ＵＣ−Ｄｒａｗ」で部品登録した図形であれば変換処理が可能です。また、変換処理したシンボルは、「シンボル集」の各製品と同様にシンボルデータとしてファイルに保存したり、図面に貼り付けることができます。 |
|
|
|
| ☆画像をクリックすると大きな画像が表示されます。
|
|
| ▼帯表作成の画面 |
|
▼帯表作成の画面 |
 |
|
 |
▼「被変換シンボル」の変換属性設定画面
|
|
▼「線形変換」の処理画面 |
 |
|
 |
▼桁シンボルパラメータ入力 |
|
▼ＰＣ斜πパラメータ入力 |
 |
|
 |

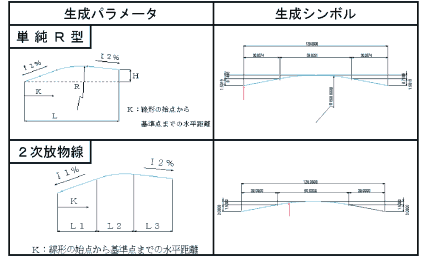

▼線形シンボルパラメータ入力 |
|
▼シンボル生成、貼り付け |
 |
|
 |
|
|
|
|
| ☆図面をクリックすると大きな画像が表示されます。
|
|
| ▼図面出力例（橋梁一般図） |
▼図面出力例（全体一般図） |
▼図面出力例（構造一般図） |
|
|
|
|
|
