| 項目事項 |
制限事項 |
備考 |
| 工法 |
打込み工法 鋼管ソイルセメント工法
中掘り工法 プレボーリング工法
場所打ち工法
高耐力マイクロパイル工法
STマイクロパイル工法（タイプⅠ／Ⅱ）
ねじ込み式マイクロパイル工法 |
安定計算は鉛直バネ定数、支持力は杭先端・周面摩擦力の計算に工法別の計算式を採用
|
| 杭種および杭径 |
| 杭種 |
最小径mm |
最大径mm |
| 鋼管杭 |
100 |
9990 |
| ＲＣ杭 |
200 |
5000 |
| ＰＨＣ杭 |
200 |
5000 |
| ＰＣ杭 |
300 |
1200 |
| ＳＣ杭 |
200 |
5000 |
| 場所打ち杭 |
200 |
9990 |
| 任意杭 |
100 |
9990 |
| 鋼管ソイルセメント杭 |
100 |
9990 |
| ＳＣ杭＋ＰＨＣ杭 |
200 |
5000 |
| マイクロパイル |
100 |
600 |
|
任意杭は杭幅と断面二次モーメントおよび杭体のヤング係数を直接入力。
|

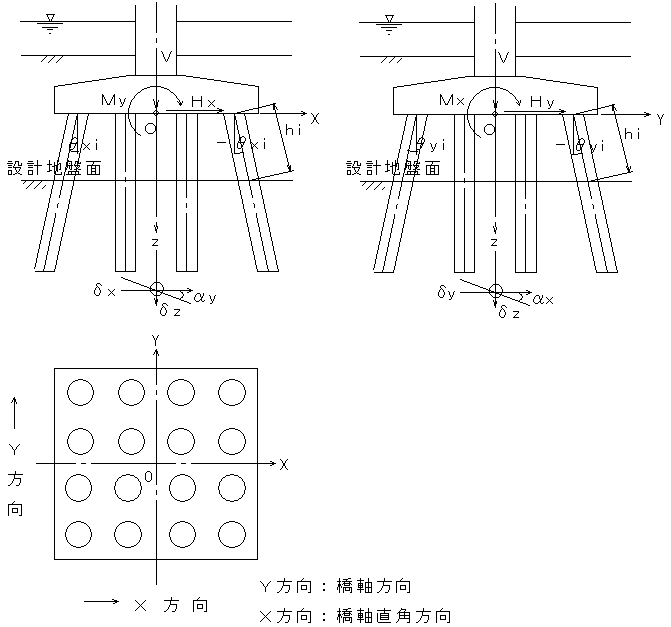

| 荷重ケース数 |
Ｘ方向（橋軸方向） nmax=30
Ｙ方向（直角方向） nmax=30 |
２．５次元のとき nmax=15 |

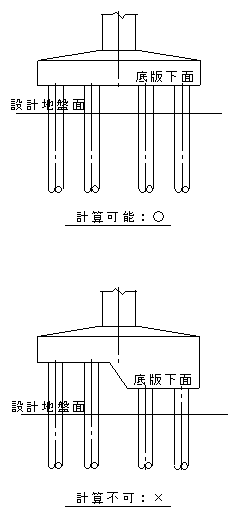

| 底版・柱の形状 |
底版 Ｘ方向 Bmax=100.0m
Ｙ方向 Lmax=100.0m |
底版と柱の平面形状が同じ大きさまで、入力・計算が可能
柱が２本以上ある場合は、平面形状でＹ座標の座標値が等しいことが条件 |
柱形状 長方形 abmax=100.0m
円形 amax=100.0m
小判形 amax=100.0m
bmax=100.0m |
| 柱本数の最大 nmax=３本 |
| 杭体の断面変化数 |
最小：１断面 最大：３断面まで |
|
| 杭頭・杭先端条件 |
杭頭条件 |
剛結・ヒンジ
ヒンジ |
|
| 杭先端条件 |
固定
ヒンジ
自由
バネ |
| 杭列数の最大 |
Y方向（橋軸方向） nmax=30
Ｘ方向（直角方向） mmax=30 |
地層の変化または杭径変化の場合 n×m≦100 |
| 杭長および地層数 |
Ｌmax＝１００．０(m) |
両方向に地層の変化がある場合は、計算不可 |
地層の変化：片側（ＸorＹ方向）
地層数の最大 nmax=２０層 |
| 杭種類数 |
異なる杭種類は２０タイプまでとする |
杭の条件（杭径、厚さ、杭長、斜角、先端バネ、地層）が等しい杭を同一タイプとする |
