CAD朱書きツール |
|
|
|
CADデータの朱書き作図、朱書き情報管理ツール |
|
|
![電子納品対応](../../image/densinohin-bar.gif) |
Windows98/Me/NT/2000/XP対応 |
|
|
|
|
![製品詳細](../../image/seihin.gif) ![サンプル画面](../../image/sample.gif) |
プログラム概要![ライン](../../../image/line-b.gif) |
|
UC−1設計シリーズ製品で生成した図面やUC−Drawで作成した図面は、UC−Drawフォーマットで読み込み、朱書き作図が行えます。その他の対象図面として、「SXFファイル」・「DWGファイル」・「DXFファイル」・「JWCファイル」の読み込み、朱書き作図が行えます。また、既存の朱書きファイルを読み込み、作図、修正することが可能です。電子メールに添付し、送信する機能をサポートしており、図面の修正、変更、履歴管理をバックアップするツールです。
|
|
<Ver.1.14(04/09/06リリース)改訂内容>
■機能追加・拡張
1.基準類の最新版に対応
※CAD製図基準(案)平成16年6月版 国土交通省
※CAD図面作成要領(案)平成16年3月版 国土交通省港湾局
※電子化図面データの作成要領(案)平成16年4月版 農林水産省農村振興局
2.SXF Ver.3.0の「P21」ファイルの入出力に対応
<Ver.1.13(04/07/02リリース)改訂内容>
■機能追加・拡張
・JWWファイルの入出力機能に対応
・「AutoCAD 2004形式」のDWGファイル読み込みに対応
・複数の図面ファイルをSXFファイルへ一括変換する機能に対応
・図面を画像ファイルへ出力する機能に対応
・SXF・DWG・DXF・JWW・JWCファイルのサムネイル表示に対応
・全図面の朱書きデータ、一括上書き保存に対応
・図面チェックに「枠線の線の太さ」・「文字の大きさ」を追加
|
Page Top ![TOP](../../../forum8/image/ue-r.gif) |
|
プログラムの機能と特長![ライン](../../../image/line-b.gif) |
|
■プログラムの特長
簡単な朱書き操作と多くの作図要素をサポートしています。図面のサムネイル表示、レイアサムネイル表示など閲覧機能が便利です。様々な計測機能を用いて、図形や図面の各要素の図面情報を取得できます。朱書き図面をメールに添付してメールソフトを起動する機能をサポートしており、CADデータ交換に大変便利です。

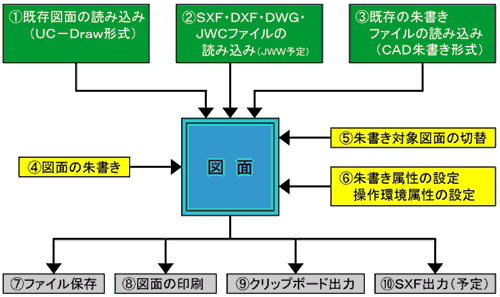

■朱書きの流れ
![](image/syugaki.gif)
■Ver.1.01拡張機能
朱書きのSXF出力。UC−Draw Ver.3.40で対応するOCF検定の制限事項解除(回転ラスター及びプロポーショナルフォント表示)。 |
|
■朱書き作図要素
- 連続線
- 楕円
- 開スプライン
- 閉スプライン
- 吹出
- 引出
- 寸法
- 横書き文字列
- 縦書き文字列
- チェックマーク
- 付箋紙
|
■計測機能
- 2点間距離
- 周長[座標指定]
- 周長[要素指定]
- 直線情報
- 円・円弧情報
- 2直線間の角度
- 3点間の角度
- 任意点座標
- 面積[多角形]
- 面積[単要素]
|
