부지의 IFC데이터를 BIM통합 솔루션 [Allplan]으로 읽어들여 건물을 모델링.
해석 소프트에 보내어 바람 환경이나 범람 해석의 시뮬레이션 등을 실행.
 |
| ▲VR프리젠테이션 이미지 |
 |
 |
 |
 |
▲TRANSYT
(교통 시뮬레이션) |
▲교통 시뮬레이션의
VR표현 |
▲EXODUS
(피난 시뮬레이션) |
▲UC-win/Road for EXODUS |
| Build Live Tokyo 2009 II는, 2009년9월9일부터 11일에 걸쳐 개최된, BIM・3차원 모델링을 테마로 하는
건축 디자인의 컴피티션. 참가팀은 주최자인 IAI일본으로부터 건네받은 IFC형식의 부지 데이터를 토대로 48시간 이내에 건축 모델을
완성시켜 프리젠테이션을 실시하는 것이 부과된다. 여기에서는 건축물의 기획・디자인에 더불어 BIM의 수법에 의해 구조・설비 설계,
기타 시뮬레이션을 잘 다루는 기술이 요구된다. 포럼에이트는 오사카대학 대학원의 후쿠다 토모히로 준교수, 하버드대학의 Kostas
Terzidis교수와 나라하라 타로 연구원이 임한 [팀F8W16]으로써 참가. 도시 레벨에서의 해석 수법등 다른 팀에는 없는 높은
기술력이 평가된 결과, 엔지니어링상을 수상했다. |
|
Build London Live 2009
과제가 된 가공의 섬 지형이나 교통망을 UC-win/Road로 작성하여 교통흐름을 설정.
EXODUS와 연계하여 군집 시뮬레이션을 실현.
 |
| ▲VR프리젠테이션 이미지 |
 |
 |
 |
 |
| ▲UC-win/FRAME(3D)(구조 해석) |
▲UC-win/Road for EXODUS(군집 시뮬레이션) |
| Build London Live는 2009년12월15일부터 정확히 2일간에 걸쳐 개최된 건축 디자인 이벤트. Build Live
Tokyo와 마찬가지로 BIM・3차원 모델링을 테마로 한 컴피티션으로 되어 있다. 영국, 핀란드, 인도, 칠레, 싱카폴, 아메리카
등 세계 각국에서 10팀이 모여 포럼에이트도 일본 대표로써 [Team BIM Japan]에 참가했다. 설계 과제는 템즈강 하구
가까이에 떠있는 가공의 인공섬안의 1개로 오피스, 호텔, 주거의 복합시설을 계획하고 48시간으로 모델을 완성시키는 것. 포럼에이트는
시큐리티 계획으로써 피난 해석 소프트 EXODUS를 이용한 군집 해석을 담당. 게다가 계획 건물과 동등의 모델을 사용하여 UC-win/FRAME(3D)에
의한 구조 해석을 실시했다. |
|
|
Page Top
|
|
BIM에 의한 통합 솔루션의 연계 이미지와 전망 |
|
 트
FORUM8제품과의 연계
Allplan에서는 임포트／익스포트툴의 이용으로, IAI에 의해 표준화가 진행되고 있는 3차원 건물 모델 데이터의 IFC형식등,
다양한 3D・2D의 파일 형식으로의 데이터 교환을 실시할 수 있습니다.
게다가 3DS형식으로 익스포트한 데이터는 UC-win/Road를 비롯한 FORUM8제품으로 읽어들이는 연계가 가능하게 됩니다.
이것에 의해 Allplan에서 작성한 3D도면을 VR(버추얼・리얼리티＝가상현실)공간에 편입, 경관의 검토, 설계 시공시의 협의,
비교안의 검토, 기술 제안 등의 폭넓은 목적으로의 활용이 가능하게 됩니다.
또한, 토목 설계 솔루션의 UC-1시리즈 제품과의 사이에서는 2D도면 데이터의 임포트에 대응하고 있습니다(*).
*UC-1시리즈
교대의 설계, 말뚝기초의 설계, 흙막이공의 설계, BOX컬버트의 설계, 유구조통문의 설계 등
*UC-1시리즈
제품으로부터 익스포트한 3DS파일은 Allplan에서 직접 임포트 할 수는 없기 때문에, 중간에서 Sketchup등의 별도 소프트의
이용이 필요하게 됩니다. |
|
Page Top
|
|
Allplan으로 실현. BIM에 의한 건축・토목 설계 솔루션 |
|
Allplan Architecture
Engineering |
|
|
설계 품질과 업무 효율을 향상시키는 BIM소프트 Allplan
Allplan은 독일의 CAD메이커 Nemetschek사에 의해 개발된 BIM통합 솔루션. 기본 도면, 렌더링 이미지나 프리젠테이션
영상, 상세시공도, 수량산출, 적산 등, 건물의 라이프 사이클에 필요한 모든 정보를 연속적으로 설계・표현 할 수 있습니다. 포럼에이트는
토목・건축업계의 새로운 비지니스 모델로써 Allplan시리즈를 전개해 나갑니다.

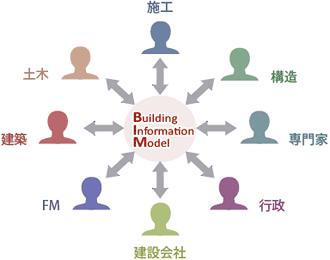

BIM(Building Information Modeling)이 가져다 주는 것
BIM이란 다양한 정보가 통합된 건축 모델과 그 정보 작성・관리・활용의 수법 등을 가리킵니다. 설계・시공・유지관리까지를 일관된
1개의 모델로써 생각하고, 2D・3D도면 작성에 더불어 재료 사양이나 수량, 개산공사비나 관리 정보 등도 포함한 모든 정보의 일원화에
의해 건축・설계 프로세스에 있어서의 워크플로우의 효율화를 가져옵니다. |
|
| Page Top |
| 인터페이스 |
편리성을 추구. 자유롭게 커스터마이즈 할 수 있는 인터페이스
|
| 작도 환경에 있어서의 사용성의 간편함을 추구. 기능 선택은 메뉴와 툴아이콘의 양쪽 모두 가능하고, 툴팔레트・툴바는 아이콘 표시의
유무／표시 위치의 변경 등은 원하시는대로 자유롭게 인터페이스를 설정할 수 있습니다. 또한 고기능의 스냅툴을 갖춘 작도 커서에 의해
작업 효율의 업도 실현합니다. 2D도면에서 실시한 작도・편집은 3D화면의 입체 모델에 바로 반영되기 때문에 멀티 윈도우로 동시에
확인하면서 작업을 진행할 수가 있습니다. |

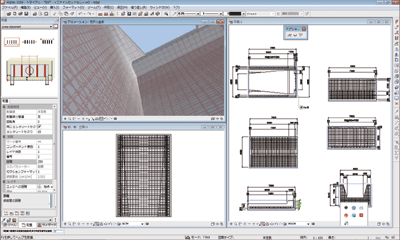

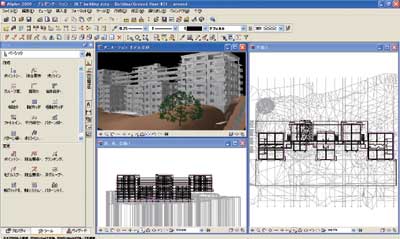

▲Allplan2009의 인터페이스 |
|
 |
조작성에 우수한 툴바와 툴팔레트 |
|
|
툴바는 사용상 사용하기 쉬운 장소에 자유롭게 배치하는 것이 가능. 목적의 기능에 재빨리 액세스하여 실행할 수 있기 때문에 작업
효율이 업됩니다.
또한 툴팔레트도 작도 작업에 있어서 편리한 기능의 1개. 팔레트 상부의 리스트 박스에서 [건축][엔지니어링]등 목적의 메뉴를 선택하고
우측의 탭에서 사용할 모듈을 선택합니다. 브라우즈 기능으로 사용하고 싶은 툴을 간단히 검색할 수 있습니다.
 |
|
 |
| ▲[건축]툴팔레트 |
|
▲[엔지니어링]툴팔레트 |
|
|
|
스무즈한 작도를 지원하는 스냅툴 |
|
|
스냅툴에 의해, 커서가 가까워지면 교점이나 중간점 등 다양한 타입의 포인터를 자동 인식하여 형상이 변경됩니다.
또한 [점입력 옵션]에서 특정의 포인트만을 표시하도록 설정할 수도 있습니다.
 |

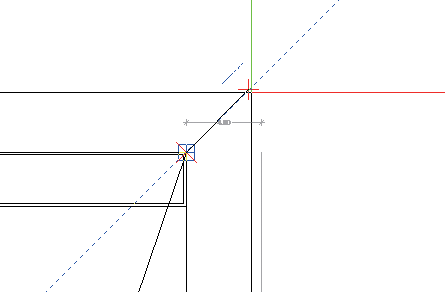

| ▲스냅툴로 표시된 45°의 트랙선 |
|
|
| Page Top |
| BIM모델링 |
다채로운 고기능 오브젝트와 부재 작성툴
|
| 기둥, 보, 바닥, 벽 등의 기본적인 부재 작성툴에 더불어 고기능 오브젝트(창, 도어, 계단, 퍼사드 등의 부재)를 이용하여 건물
모델을 작성하고 있습니다. 각 오브젝트로 준비되어 있는 다양한 패턴을 조합시켜 신속하고 고도의 계획을 작성할 수 있습니다. 또한
평면도나 입면도, 아이소메트릭도에서 구조 부재나 오브젝트의 입력・편집을 실시하면 3D화면의 입체 모델에 변경이 리얼타임으로 반영되어
부재의 결합, 절단, 교차, 부재 표면의 관통 등을 직감적으로 확인하면서 조작할 수 있습니다. |

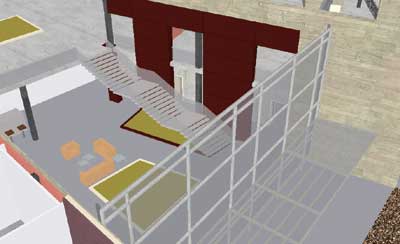

▲계단・도어・난간 등의 고기능 오브젝트 |
|
|
건물 구성을 일괄 처리 |
|
|

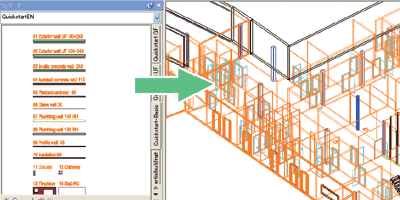

평면 매니저 기능으로 건물의 층높이 설정이나 계층 레벨 등 작도에 있어서의 기본 구성을 설정하고 건물의 구성을 일괄 관리할 수
있습니다. 설계 변경이 생긴 경우에도 변경 내용이 자동적으로 도면에 반영되기 때문에 작도 작업의 정밀도와 효율이 대폭 향상합니다.
예를 들면 층높이를 변경한 경우는, 벽높이도 자동적으로 편집됩니다.
또한 1개의 프로젝트에서 최대 6,000의 도면 파일의 작성이 가능하며 한번에 최대 60의 도면 파일을 표시・편집할 수 있습니다.
 |
| ▲평면 매니저 기능 |
|
|
|
고기능 오브젝트에서 신속하고 고도의 디자인 작성 |
|
|
Allplan시리즈에서는 풍부한 건축 부재 작성툴이나 고기능 오브젝트가 준비되어 있습니다. 복잡한 형상의 부재 작성에도 대응하고
있으며, 프로퍼티를 설정함으로써 창, 도어, 계단, 퍼사드 등의 고기능 오브젝트로 준비된 다양한 패턴의 조합에 의해 고도한 디자인
작성도 간편하게 실시할 수 있습니다.
 |
| ▲[벽]툴 프로퍼티 |
|
|
|
직감적인 작도와 간단한 수량 계산 |
|
|
부재 작성툴에서는 기둥, 보, 슬래브, 벽, 기초 등의 풍부한 마운드를 사용하여 직감적인 작도를 실시할 수 있습니다. 각 부재는
3차원 정보를 유지하고 있기 때문에 2D작도와 동시에 3D도면이 자동 작성됩니다. 그렇기 때문에 아이소메트릭도를 이용한 3차원으로의
도면 체크도 가능하게 됩니다.
또한 3D화면으로의 표현 설정이나 부재로의 속성 할당 등의 설정에 의해 체적・중량・면적이라고 한 수량 계산도 실시할 수 있습니다.
 |
|
 |
| ▲아이소메트릭 표시 |
|

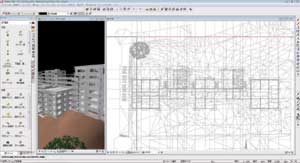

▲멀티 윈도우에서 2D도면과 3D모델을 동시에 확인 |
|
|
워크플로우를 최적화 |
|
|
| 위저드 기능을 이용하여 사내 표준 등의 정의를 할 수 있습니다. 각 요소의 속성이나 파라미터를 위저드로부터 복사하는 것만으로 작업을
할 수 있기 때문에 워크플로우의 최적화를 간단하게 실시할 수 있습니다. 속성이나 파라미터의 변경에도 유연하게 대응합니다. |
 |
| ▲위저드 기능. 정의된 부재를 팔레트에서 선택하여 모델링 |
|
|
다양한 형상의 계단을 자동 생성 |
|
|

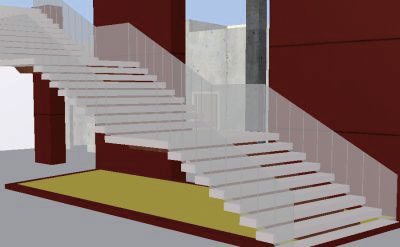

| 직선계단・꺾인계단・나선계단 등의 다양한 형상 패턴을 갖춰, 층높이・단치수・노면치수 등을 입력하는 것만으로 자동적으로 계단 생성이
가능합니다. 또한 계단 위저드 기능을 이용하면 상세 설정의 정의도 가능합니다. |
 |
| ▲계단툴에 의한 모델링 |
|
|
방 속성의 부가에 의해 마감재의 배치와 수량 계산이 효율화 |
|
|

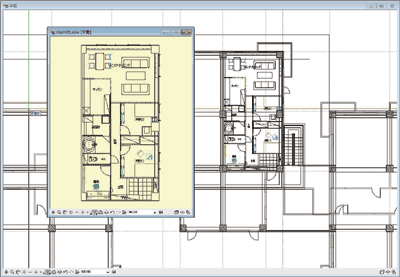

| 커서로 범위 지정을 하는 것만으로 벽의 윤곽을 자동 검출하고 방 속성을 부여할 수 있습니다. 이것에 의해 수량 계산을 할 때에
방의 마감재의 수량 산출도 가능하게 됩니다. 또한 미리 벽재・천정재・바닥재 등의 마감재를 설정해두면, 방 전체에 일괄로써 마감재의
배치를 할 수 있습니다. 물론, 개별로 설정을 하는 것도 가능합니다. |
 |
| ▲[방]툴 프로퍼티 |
|
|
템플리트로 퍼사드・난간의 복잡한 형상을 간단하게 작성 |
|
|
퍼사드나 난간 등의 풍부한 템플리트가 준비되어 있어, 폭넓은 디자인에 대응 가능합니다. 커튼월이나 글래스블록 등 다양한 패턴을
겸비해, 템플리트의 편집에 의해 복잡한 형상도 간단하게 설정할 수 있습니다.
3D화면이나 아이소메트릭도에서 형상을 확인하면서 입력・편집하는 것이 가능합니다. |
 |

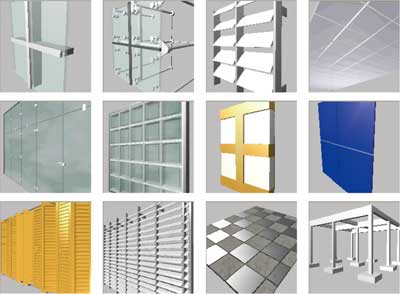

| ▲퍼사드 템플리트의 예 |
|
|
| Page Top |
| 배근도 |
배근도나 가공도를 신속히 작성
|
| Allplan에서는 오브젝트 베이스의 일반적인 배근 배치나 자동 셀엣지 인식, 미리 준비한 철근 그룹의 정의, 고도의 텍스처 등의
기능에 의해 적절한 배근도를 작성・편집하는 것이 가능합니다. 철근 형상 지정시에 정보를 입력해 둠으로써 수량계산서로의 반영도 효율적으로
실시할 수 있습니다. 또한 위저드 기능을 이용하면 작성한 배근도를 토대로 가공도를 작성하는 것도 가능합니다. |
▲3차원 배근 기능 |
|
|
막대철근의 배근도 작성 |
|
|
철근의 형상을 지정・배치함으로써 배근을 실시합니다. 형상 지정시에 강재규격이나 철근경, 철근피복 등의 정보를 입력하면, 수량계산서에도
반영됩니다. 주요한 철근 형상 데이터를 겸비하고 있으며 그 외에 임의의 형상을 자유롭게 생성하는 것도 가능하고 배근후의 수정도
간단하게 실시할 수 있습니다.
미리 준비한 주요한 배근 패턴을 이용하는 FF컴포넌트 기능을 사용하면 보다 효율적인 배근도의 작성이 가능합니다.
또한 가공도 작성 위저드 기능을 이용하면 배근한 철근을 그대로 가공도로써 표현하는 것도 가능합니다.
 |
|
 |

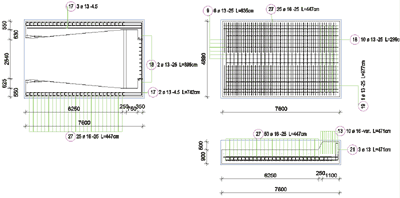

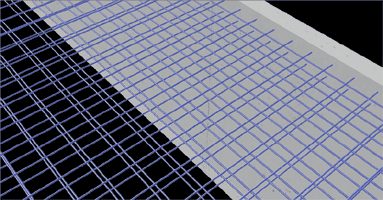

| ▲3차원 배근 모델로부터 작성한 가공 |
|
▲기둥・보로의 배근 |
|
|
|
메쉬 철근의 배근도 작성 |
|
|
막대철근과 마찬가지로 강재규격이나 철근경, 철근피복이나 철근간격 등의 정보를 입력하고 미리 필요한 배근 패턴을 작성함으로써 슬래브철근이나
벽철근 등의 메쉬 배근을 실시할 수 있습니다. 개구부가 있는 부재에 대해서는 개구부를 공제한 배근도 작성이 가능합니다.
 |
|
 |
| ▲메쉬 작도의 정의 |
|
▲메쉬 배근 |
|
|
| Page Top |
| 수량 계산 |
부재의 각종 수량 계산에서 개산공사비의 산출도 가능
|
철근. 거푸집, 콘크리트 등의 구조 수량에서 벽재나 바닥재 등의 마감 수량까지 체적・면적・중량 등 다양한 산출 방법에 의한 구조
부재의 수량 계산을 할 수 있기 때문에 공사비의 파악도 가능하게 됩니다.
이와 같이 계획→상세설계→수량계산→개산공사비 산출의 일련의 작업이 Allplan의 BIM대응 솔루션에 의해 실현됩니다. |
|
|
|
|
철근량을 수량표로써 알기 쉽게 표현 |
|
|
배근시에 설정한 정보를 토대로 철근량의 계산을 실시합니다. 계산 결과는 수량표로써 표현되며 항목은 필요에 따라서 커스터마이즈가
가능합니다. 철근의 종류마다 단위 중량이나 1개당의 질량, 합계 중량 등을 확인할 수 있습니다.
 |
|
 |
| ▲철근 형상 리스트 |
|
▲수량 계산식의 정의 |
|
|
|
거푸집 형상을 그래피컬 표시 |
|
|
기둥, 보, 슬래브, 벽, 기초 등 부재마다 실시한 수량 계산의 결과를 수량표로써 2D도면상에 표시할 수 있습니다. 또한 거푸집
형상의 그래피컬 표시가 가능하기 때문에 수량계산서 작성시에 근거도로써 이용할 수 있습니다.
 |
| ▲型枠数量計算 |
|
|
|
콘크리트량의 산출 |
|
|
부재마다의 수량 계산에 더불어 개산으로 볼륨을 파악하고 싶은 경우 등에는, 콘크리트량을 산출할 수도 있습니다.
 |
| ▲콘크리트량의 수량 계산 |
|
|
공종별로 마감 수량을 산출 |
|
|
| 미리 공종 속성의 할당을 실시함으로써 공종별의 마감 수량을 산출할 수 있습니다. 개소수, 길이, 면적, 체적 등 마감재의 종류에
따라서 다양한 산출 방법을 구사할 수 있습니다. |
| 공종 |
콘크리트공사 ／ 미장이공사 ／ 조적공사 ／ 도장공사 ／ 타일공사 ／ 석공사 ／ 설비공사 ／ 거푸집공사 ／ 철근공사, 철골공사 ／ 단열공사 ／ 해체공사 ／ 신축공사 ／ 외구공사,
식재공사 |
| 콘크리트공사 |
미마무리구조, 마무리 ／ 방. 계단 ／ 픽스처 ／ 키플랜 ／ 프리캐스트 ／ 측량 ／ 난간, 펜스 ／ 코스트 매니저 ／ 오브젝트
매니저 ／ 도시설계 ／ 바닥 면적 |
|
| ▲작성할 수 있는 수량표의 종류 |
|
|
수량 인디게이터 |
|
|

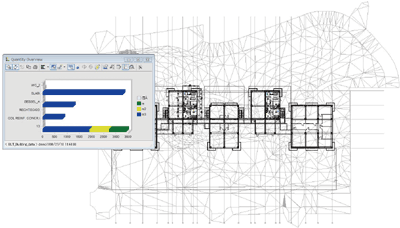

수량 인디게이터에 의해 수량이나 그래프화 된 공사비를 도면에 표시하여 시각적으로 확인하는 것이 가능합니다(*). 속성 등의 그래프
표시도 할 수 있기 때문에 설계의 각 단계에서의 수량이나 공사비의 추계를 파악할 수 있습니다.
또한 도면을 변경한 경우는, 수량 인디게이터를 업데이트 함으로써 항시 최신의 정보를 얻을 수 있습니다.
*공사비의표시에는 Allplan BCM과의 연계가 필요합니다. |
 |
| ▲최신의 수량 인디게이터를 언제든지 참조 가능 |
|
|
| Page Top |
| 2D작도／3D모델 |
다채로운 작도 기능을 탑재하여 2D도면과 3D모델도 스무즈하게 연계
|
2D도면상에서 외부 파일을 참조할 수 있는 XRef기능, 반복 이용하는 부재를 정의하여 간단하게 3D모델의 작도를 할 수 있는
스마트 심볼 기능 등, 작도 효율을 업하는 다채로운 기능이 마련되어 있습니다.
작성한 3D모델에서 임의의 단면도를 절출하는 것도 가능합니다. |

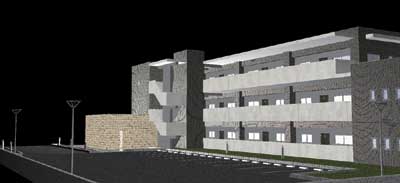

▲고기능 오브젝트에서 3D공간을 작성 |
|
|
스마트 심볼 |
|
|
샷시나 도어 등, 반복 이용하는 부재는 스마트 심볼로써 정의함으로써 간단하게 3D모델의 작도가 가능합니다. 예를 들면 개구부에
샷시나 도어를 설치하는 경우, [스마트 윈도우와 도어 심볼]툴을 이용하여 개구부를 선택하면 자동적으로 개구 치수를 검출하여 개구
치수에 맞춘 샷시・도어가 생성됩니다.
미리 준비한 스마트 심볼을 편집하면, 다양한 형상에 대응할 수 있습니다. 또한 [스마트 심볼 카타로그]로부터 도입한 데이터를 정의하여
스마트 심볼을 간단하게 작성할 수도 있습니다.
 |
| ▲스마트 심볼의 예 |
 |

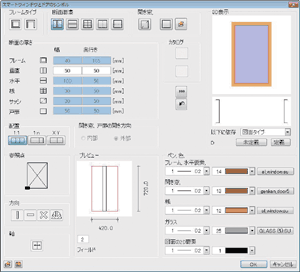

| ▲스마트 윈도우 기능 |
|
|
|
3D모델로부터 단면도를 생성 |
|
|
작성한 3D모델의 섹션 생성에 의해, 2D도면을 확인할 수 있습니다. 섹션 생성시에는 설정에 의해 자동적인 치수선・치수값의 부가도
가능합니다. 임의의 장소에서 섹션 생성을 할 수 있기 때문에 단면도의 작성에 이용할 수 있습니다.
 |
| ▲3D모델로부터 절출한 2D도면 |
|
|
|
XRef(외부 참조)기능 |
|
|
작성한 도면에 XRef파일을 삽입하여 외부의 도면 파일(NDW파일 또는 DXF/DWG/DGN파일)을 참조할 수 있습니다. XRef파일의
표시는 링크원의 외부 파일에서 실시된 변경 내용이 반영되도록 되어 있습니다. 이 기능을 이용하면 한번의 편집으로 모든 XRef파일이
업데이트되므로 의자나 책상 등의 가구와 같은 같은 기능을 반복 사용하는 경우에 작업 효율이 향상됩니다.
 |
| ▲XRef기능으로 동패턴의 인테리어를 배치 |
|
|
|
DTM기능 |
|
|
DTM(디지털 지형 모델)기능을 이용하여 지형 데이터를 작성・편집하는 것이 가능합니다. 지형은 3D폴리곤 서페이스로부터 되는 그리드를
사용하여 생성됩니다.
편집에 의해 측량 지점을 조정하는 것이나 높이의 변경도 가능합니다. DTM색기능에 의해 높이의 간격을 색으로 표현하거나 콘타선을
표현하는 것도 가능합니다.
DTM요소를 2D/3D요소로 변환하는 것도 가능합니다. 도시 계획 기능과 함께 지형에서 도로와 가로도 정의할 수 있습니다.
 |

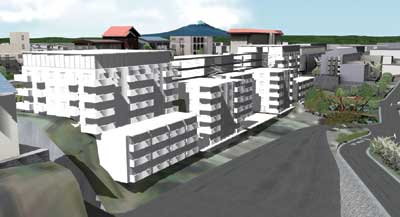

| ▲DTM(디지털 지형 모델) |
|
|
| Page Top |
| 프리젠테이션 |
아름다운 영상과 박력있는 프리젠테이션
|
| 렌더링에 의한 고화질로 포토리얼한 이미지를 작성하고 기상・계절 표현, 일조량 계산, 광원, 조명 시뮬레이션 등이 가능합니다. 또한
CINEMA 4D모델링툴을 다이렉트로 활용할 수 있습니다. CINEMA 4D상에서는 매우 아름다운 영상, 음성 등에 의해 박력있는
프리젠테이션을 할 수 있습니다. |
|
|
레이아웃 기능에 의한 프리젠테이션 자료의 다채로운 표현 |
|
|
레이아웃 에디터를 사용하면 1개의 3D모델을 기초로 복수의 설계도서의 작성이 간단하게 실시할 수 있습니다. 3D모델로부터 생성된
2D단면도의 레이아웃은 물론, 레이어마다 표시／비표시 설정이 가능합니다. 또한 작성한 수량표의 배치도 가능합니다.
 |

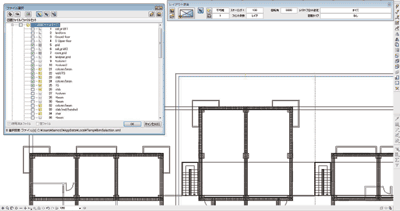

| ▲파일을 선택하여 레이아웃 |
|
|
|
표현력 풍부한 애니메이션의 작성 |
|
|
작성한 3D모델을 애니메이션으로 표현함으로써 직감적이고 전달하기 쉬운 프리젠테이션을 작성할 수 있습니다. 모델의 투과 설정, 철근마다의
색구분, 건물의 질감의 표현 등, 원하는대로 커스터마이즈 할 수 있습니다. 마우스 조작으로 확대・ 축소・회전 등도 스무즈하게 할
수 있으며 카메라 패스의 설정에 의해 모델을 촬영하는 듯한 뷰시점・앵글・초점 거리에 의한 애니메이션 표현이 가능합니다.
 |
|
 |
| ▲투과 설정된 배근 모델의 애니메이션 |
|
▲애니메이션 표현 |
|
|
| Page Top |
| 프로젝트 관리 |
워크그룹 매니저로 프로젝트를 최적화
|
| 워크그룹 매니저 기능을 이용하여 프로젝트에서의 협동 작업 체제를 최적화 할 수 있습니다. 복수의 작업자가 프로젝트의 모든 데이터에
동시 액세스 할 수 있기 때문에 큰 건축물의 경우는 각 층마다 다른 작업자가 모델을 작성하는 등, 효율적인 업무의 추진을 가능하게
합니다. 또한 체크 기능도 강화되어 사업 계획으로의 안전성도 늘어나고 있습니다. 프로젝트의 일원 관리에 의해 데이터는 일관성있는
것으로 되어 효과적으로 연동된 팀워크의 기초를 형성합니다. |
 |
|
| Page Top |
| 데이터 연계 |
IFC등 다양한 데이터 형식과 연계
|
| Allplan에서는 임포트／익스포트툴의 이용에 의해 IAI에 의해 표준화가 진행되고 있는 3차원 건물 모델 데이터의 IFC형식
등, 다양한 3D・2D의 파일 형식으로의 데이터 교환을 할 수 있습니다. 또한 UC-win/Road나 각종 해석 소프트 등, 포럼에이트
제품과의 연계에 의해 건물 에너지, 화재・피난, 범람, 교통 네트워크, 구조 등의 각종 해석과 VR에 의한 가시화의 시뮬레이션이
가능하게 됩니다. |
▲UC-win/Road와의 데이터 연계 |
|
|
IFC형식 |
|
|
| IFC(Industry Foundation Classes)는 IAI가 건축업계용으로 제안하고 있는 표준 파일 형식으로 기둥・보・슬래브・벽과
같은 도형 데이터 뿐만 아니라 부재의 재질 등 속성 데이터의 정보 교환도 가능한 3차원 건물 모델 데이터입니다. Allplan에서는
IFC데이터의 임포트나 익스포트에 대응하고 있으며 IFC대응의 각종 소프트웨어간과의 데이터 연계가 가능합니다. |
|
|
CAD형식 |
|
|
AutoCAD형식(dwf, dwg, dwt, dxb, dxf)에 대응하고 있습니다.
|
|
|
그 외 데이터 형식 |
|
|
임포트・익스포트 기능에 의해 3D모델 그대로의 상태에서 클라이언트와의 데이터 교환을 실시하고 있습니다.
MicroStation・CINEMA 4D, 3D Studio Max(익스포트), Rhino, VRML등에도 대응하고 있습니다. |
| 임포트 |
| AutoCAD |
|
dwg ／ dxf ／ dwt ／ dxd |
| 그 외의 데이터 |
MicroStation파일 |
dgn |
| HPGL2파일 |
plt ／ hp ／ hpg ／ hpl ／ prn ／ p0? ／ p1? |
| MicroStation V8-도면 파일 |
dgn |
| PDF |
|
pdf |
| IFC |
IFC files |
ifc |
| IFC XML files |
ifcxml ／ xml |
| CINEMA 4D |
CINEMA 4D |
c4d |
| CINEMA 4D XML |
xml |
| SketchUp |
SketchUp |
skp |
| Rhino |
Rhino |
3dm |
| VRML |
VRML/X3D |
wrl ／ x3d |
| 익스포트 |
| AutoCAD |
|
dfx ／ dwg |
| 웹포맷 파일 |
svg |
| 기타 |
MicroStation |
dgn |
| MicroStation V8- 도면 |
dgn |
| PDF |
|
pdf |
| IFC |
IFC 2×3 files |
ifc |
| IFC 2× files |
ifc |
| IFC XML 2×3 files |
ifcXML |
| CINEMA 4D |
C4U-CINEMA 4D |
c4u |
| C4D-CINEMA 4D |
c4d |
C4D-CINEMA 4D 파일
(R10.5 포맷) |
c4d |
| WRL-Vrml |
wrl |
| 3DS-3DStudio |
3ds |
| U3D- 유니버설 3D |
u3d |
| MXS-Maxwell |
mxs |
| Rhino |
Rhino |
3dm |
|
| ▲Allplan에서 임포트・익스포트 가능한 파일 형식 |
|
|
| Page Top |
|
동작 환경
|
소프트웨어 환경 ： Windows 7 ／ Vista ／ XP Pro SP2 ／ XP Home SP2 ／ Server 2003 SP2 ／ 2000 SP4
하드웨어 환경 ： 1GB RAM |
|
Allplan의 해외에서의 사용 사례
|
- EXPO2010 독일 파빌리온(중국)
- 음악홀(오스트리아)
- 의료 크리닉(독일)
- 카토빅 펌프장(네덜란드)
- 부다페스트 급수탑(헝가리)
- MAN 동문 플랜트 개발(독일)
- 에너지 자급 주거(독일)
- Pender Basis(오스트레일리아)
- 마르산디강 중류 수력발전소(네팔)
 |
|
 |
|
 |
| ▲Pender Basis(오스트리아) |
|
▲의료 크리닉(독일) |
|
▲음악홀(오스트리아) |
|
|
|
 |
|
>> iJ^O
>> v~AT[rX
>> t@CiVT|[g
|
