フォーラムエイト 建設データ交換モデルＩＦＣ対応製品「橋脚の設計 for Allplan」リリース。
Build Live Tokyo 2010、チームF8W16が活用し、「IFCデータ連係賞」を受賞。 |
株式会社フォーラムエイト（所在地：東京都目黒区上目黒2-1-1 代表取締役 伊藤裕二）
は、2010年10月29日（金）リリースの橋脚の設計Ver.8（Ver.8.02.00.）においてIFC形式及びAllplan形式のファイル出力（橋脚の設計
for Allplan）に対応し、図面出力の３次元配筋生成機能を拡張しました。
●「橋脚の設計」のIFC 出力
IFC の普及により3 次元CAD の浸透が期待されていることから、弊社でもIFC 対応を進めており、今回「３次元配筋ビューワ」の出力機能にIFC
ファイル出力を組込んだ「橋脚の設計」をリリース致します。この対応により橋脚の躯体情報をIFC
ファイルでAllplan やIFCViewer で読込み表示することが可能となりました。
フォーラムエイトでは今後も、３次元配筋機能の拡張・改善を進め、「３次元配筋シミュレーション」がよりいっそう普及することを目指しています。
また、UC-win/Roadにつきましても、IFCファイルの型式で地形データの交換が出来るプラグインオプションの開発を進めております。さらに、UC-Drawでも次期バージョンで3Dビューア機能で表示される鉄筋配置をIFCで出力3Dできるよう開発を進めており、近日リリース予定です。
●橋脚の設計 for Allplan
弊社のCAD 統合製品では、構造物中の鉄筋を実際の鉄筋径で３次元表示することで配筋状態を確認できる「３次元配筋ビューワ」の搭載を進めています。このビューワは3ds
ファイル出力機能を備えているので、3ds ファイル対応の3DCAD では、設計計算と一致した配筋状態を３次元表示で確認することができます。
今回、３次元情報の出力拡張としてAllplan ファイル出力およびIFC ファイル出力に対応しました。以下にその機能を紹介します。
●３次元情報の連動
Allplan はドイツのCADメーカー Nemetschek社により開発されたBIM 統合ソリューションで、3D
表示、レンダリング、数量計算などの機能を備えた建築CAD ですが、土木構造物を扱うこともでき、躯体・鉄筋を３次元上で表示して編集が可能です。また、編集した鉄筋配置などを反映した２次元配筋図（平面図、断面図など）や鉄筋加工図、部材数量表を作成する機能を備えています。
今回、鉄筋情報（鉄筋径、配置情報など）を扱えるAllplan 形式ファイルの出力を「３次元配筋ビューワ」に組込みました。この対応によりCAD
統合版製品からAllplan へ正確なデータ連動が可能となり、Allplan での３次元配筋シミュレーションが効率よく行えるようになりました。 この第１弾として「橋脚の設計」をリリースします。
 |

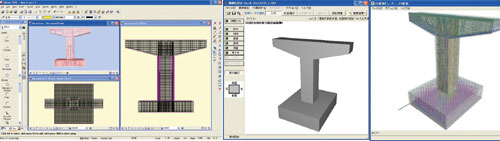

| Allplanでの読込み表示／橋脚の設計／3次元配筋ビューワ表示 |
Build Live Tokyo 2010にてチームF8W16が「データ連係賞」を受賞
●フォーラムエイトメンバーを中心とする「チームF8W18」は、48時間のデザインプロセスライブ
Build Live Tokyo 2010に参加し、「IFCデータ連係賞」を受賞しました。参加チームは、BIMによるデータ連係、デザインシミュレーション、コラボレーション、
設計手法など様々な形で、BIMの効果を示すデザインプロセスに挑戦しました。
【IFC とは】
IFC（Industry Foundation Classes) とは、建物を構成する柱や壁、ドアなどの寸法・形状・位置・材質など物理的情報の他、階・部屋・ゾーンなどの空間概念やプロジェクト・組織などの幅広い情報を扱うフォーマットです。IFC
は、建築CAD や建築アプリケーション間の情報の共有、相互運用を実現するもので、建築家が設計した「柱」は、他の業種の担当者も同じ「柱」として扱うことができ、積算、設備設計、施工、施設管理の効率を計ることができます。
IAI 日本では、IFC 建築モデルに鉄筋コンクリート構造情報を付加した国際標
準（ST-2) を日本の建築構造計算に適したフォーマットに拡張（ST-Bridge）することを検討中で2011
年の完成を目指しています。また、土木分野ではIAI フランス支部が開発した「IFC
Bridge」（橋梁プロダクトモデル）が存在し、日本も土木分科会が参加しています。ここでは橋梁の３次元モデルに関する業務や研究が行われています。特に、鉄筋については１本ごとの形状、配置情報や継ぎ手の扱いなど細かな考慮が必要なため、こういった点において検討が進められています。
【株式会社フォーラムエイトとは】
バーチャルリアリティ、3次元解析など先進のソフトウェアと豊富な実績を有する設計支援・CADソフトを開発／販売／サポートする独立系ソフトウェア企業です。土木、建築、交通、自動車分野など海外も含めた精力的な展開を行っています。また従来までの解析支援サービスに加えて3D・VRエンジニアリングサービスとして、「3Dスキャン・モデリングサービス」、「3D模型サービス」、「3D図面サービス」というVRモデリングやBIMに関連したサービスを開始しており、実際の空間を計測しデータ化、モデル化とシミュレーション、そして3Dでの出力まで、3Dモデルを軸に一連のシリーズとして提供しております。登録ユーザ数も13,067（2010年8月9日現在）と数多くのユーザー様にご利用いただいております。
［この件に関するお問い合わせ先］
（会社名）株式会社フォーラムエイト
（部署名）バージョンアップセンターチーム
（担当者名）山口
TEL: 03-5773-1888
e-mail:yamaguchi@forum8.co.jp |
 |
|
