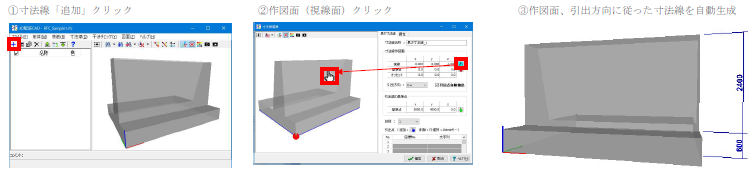

3D配筋CAD　Ｑ＆Ａ　('24.11.21)

更新内容

Ｑ２−１３．鉄筋の曲げを作成するには？('24.11.21)

�T．躯体
Ｑ１−１．	どのような形状の躯体が生成できるか。

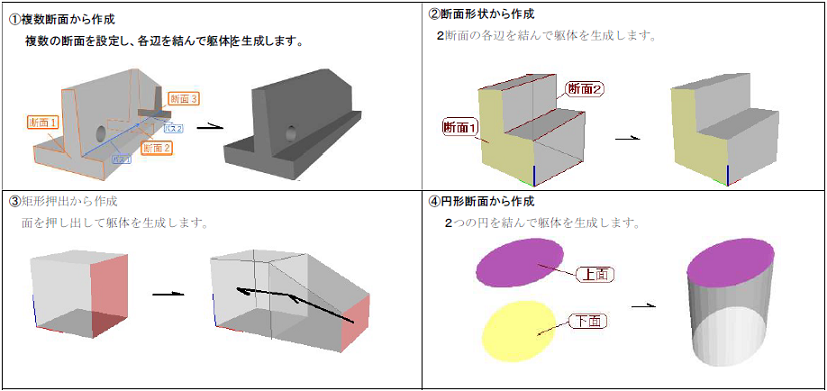

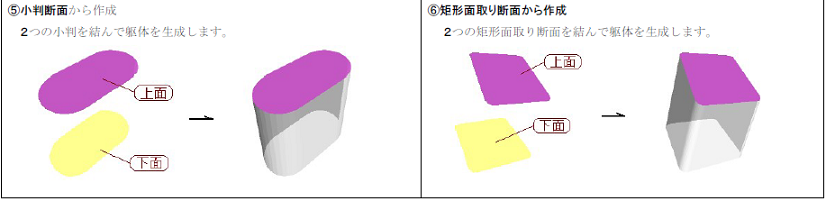

Ａ１−１．	以下の「6タイプ」の躯体生成方法から、任意の躯体を生成することができます。
Ｑ１−２．	小判柱の橋脚躯体は、どのように生成すれば良いか。
Ａ１−２．	複数躯体（はり、柱、フーチング）を生成後、各躯体配置位置を設定することで、橋脚の３Dモデルを生成できます。
Ｑ１−３．	コンクリートの属性設定で最初の画面では24-8-25となっていますが、他の属性を使用する場合は手入力で追加するのでしょうか？
Ａ１−３．	「3D配筋CAD-躯体-コンクリート属性設定」画面にて、目的の「設計基準強度」「スランプ値」「粗骨材の最大寸法」を入力してください なお、調整された「コンクリート属性」は名前を付けて保存・読み込みが可能です。
Ｑ１−４．	躯体A、Bを別々に生成した後に、合成することはできますか？
Ａ１−４．	「躯体A」を読み込み、次に「躯体B」を読み込む際に、既存のデータ「躯体A]を削除せずに読み込んでください。

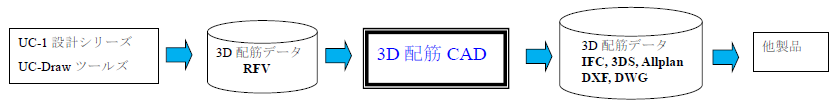

Ｑ１−５．	UC-1製品で生成した3D配筋データ（躯体）を編集したい。
Ａ１−５．	「躯体」の「躯体編集」ウィンドウで「座標（頂点）」「面」を移動することはできます。
Ｑ１−６．	躯体の各面に鉄筋を配筋した後、躯体名称を変更することはできますか？
Ａ１−６．	「躯体編集」ウィンドウで「躯体名称」を変更してください。 配筋済の各鉄筋で使用している「躯体名称」も一括して自動変更されます。
Ｑ１−７．	躯体に開口を設けることはできますか？
Ａ１−７．	躯体を「複数断面から作成」機能により生成で躯体に開口を設けることができます。 「躯体編集」ウィンドウを開き「開口」情報を入力してください。 「開口」は、円形、小判形、任意多角形の形状に対応しています。
Ｑ１−８．	躯体を移動するには？
Ａ１−８．	「躯体リスト」から目的の躯体を選択し、「躯体リスト」のツールバーで「配置（左から３番目）」をクリックすることで、「躯体リスト」の下に表示される「配置」画面で躯体の配置情報を変更することができます。
Ｑ１−９．	「躯体−複数断面から作成」で、断面を再利用するには？
Ａ１−９．	「躯体−複数断面から作成」の「躯体断面」「開口断面」では「断面保存」「断面読込」から、他の断面を再利用することができます。

�U．鉄筋
Ｑ２−１．	どのような鉄筋が配筋できるか。
Ａ２−１．	配筋面に添って配筋する「縦鉄筋、横鉄筋」、「組立筋」、「開口補強筋」、「帯鉄筋」など任意形状の鉄筋を配筋することができます。
Ｑ２−２．	ハンチ筋の様に配筋する躯体面がない場合、どのようにして配筋すれば良いか。

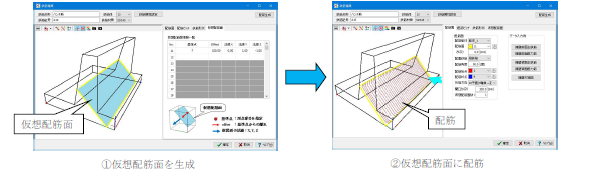

Ａ２−２．	躯体内に「仮想配筋面」を作成し、その面に添った鉄筋（縦鉄筋、横鉄筋）を配筋してください。
Ｑ２−３．	3D配筋CADで入力した躯体に配筋した後、躯体サイズを変更した場合は、配筋情報を再入力する必要がありますか？
Ａ２−３．	3D配筋CADで入力した躯体を編集した際は、入力済の配筋情報から編集された躯体サイズに応じた配筋情報を自動生成する機能を備えていますので、配筋情報の再入力は必要ありません。
Ｑ２−４．	UC-1製品で生成した3D配筋データ（鉄筋）を編集したい。
Ａ２−４．	「鉄筋」の「鉄筋編集」ウィンドウで鉄筋ごとに移動することはできます。
Ｑ２−５．	躯体に沿わない鉄筋を配筋したい。
Ａ２−５．	躯体に沿わない鉄筋を配筋する場合には、以下の2種類の方法がありますのでお試しください。 「仮想配筋面」 「鉄筋編集」ダイアログの「仮想配筋面」タブで、躯体内に配筋面を追加することができます。 ハンチ形状のない場合にハンチ筋を追加する場合などで使用します。 非表示の「躯体」 「躯体」で配筋用の躯体を作成し、「表示設定」を「非表示」に設定します。 躯体面と異なるかぶり位置や、範囲に配筋する場合などで使用します。
Ｑ２−６．	組立筋が上向きに作成される。
Ａ２−６．	縦鉄筋（主鉄筋）が上から下の方向に作成されている場合に組立筋が上向きに作成されます。 縦鉄筋に指定している鉄筋の「鉄筋編集」画面で、「鉄筋形状」の「始端情報」と「終端情報」を入れ替えて「配筋生成」を実行し、組立筋の「配筋生成」を実行することで解消されます。
Ｑ２−７．	組立筋が正しく配筋されない（下向きで配筋したいが上向きで配筋される）場合があるが対応策はありますか。
Ａ２−７．	対象の主鉄筋、配力筋の配置方向が逆になっていることが考えられます。 主鉄筋、配力筋の「配置始点」「配置終点」の方向を合わせて「配筋生成」を実行し、組立筋の「配筋生成」を実行することで解消されます。

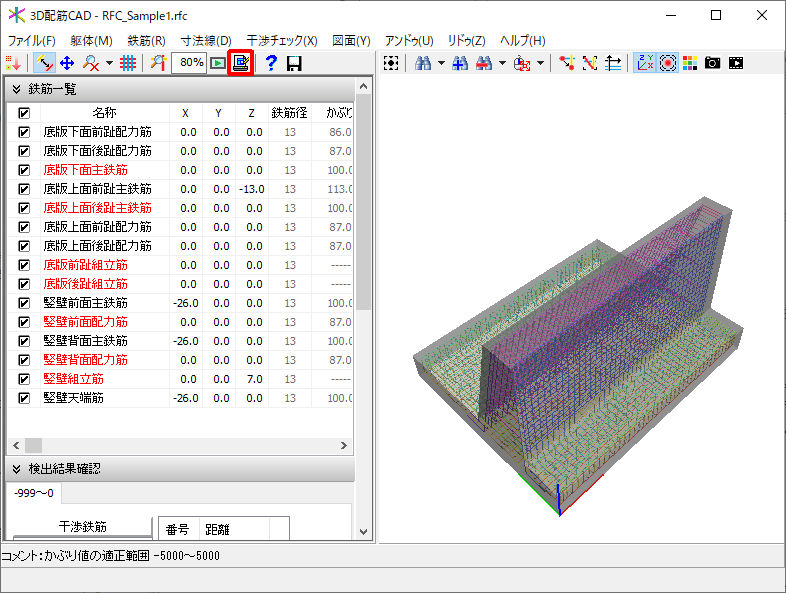

Ｑ２−８．	UC-1製品で作成された鉄筋を移動するには。
Ａ２−８．	「鉄筋」から移動したい鉄筋を選択して表示されるダイアログで移動することができます。 移動したい鉄筋を表から選択、「相対移動（方向、距離）」を入力して「移動実行」をクリックすることで移動することができます。
Ｑ２−９．	「主鉄筋／配力筋」で帯鉄筋を作成するには？
Ａ２−９．	「鉄筋形状」−「始端情報」「終端情報」で継続する面を指定することで躯体外周に沿った鉄筋を作成することができます。
Ｑ２−１０．	かぶりや長さは、鉄筋芯での入力でしょうか？
Ａ２−１０．	鉄筋芯での入力となります。

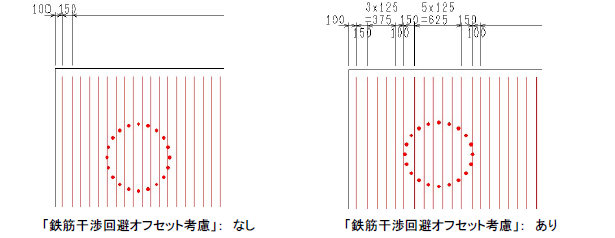

Ｑ２−１１．	鉄筋の「配筋ピッチ」で配置調整を中央で行いたい。
Ａ２−１１．	鉄筋の配置調整は「配筋ピッチ」で「中央調整A」「中央調整B」を選択することで行うことができます。 調整方法は以下になります。 両端調整A： 配筋範囲の中央に１本配筋し、中央から両端に向かって基本ピッチで配筋します（端数が生じた場合は調整区間を設けます）。 中央調整A： 配筋範囲の中央に１本配筋し、両端から中央に向かって基本ピッチで配筋します（端数が生じた場合は調整区間を設けます）。 両端調整B： 配筋範囲の中央の基本ピッチ/2に１本ずつ配筋し、中央から両端に向かって基本ピッチで配筋します（端数が生じた場合は調整区間を設けます）。 中央調整B： 配筋範囲の中央の基本ピッチ/2に１本ずつ配筋し、両端から中央に向かって基本ピッチで配筋します（端数が生じた場合は調整区間を設けます）。 始端調整： 終端側から始端側に向かって基本ピッチで配筋します（端数が生じた場合は調整区間を設けます）。 終端調整： 始端側から終端側に向かって基本ピッチで配筋します（端数が生じた場合は調整区間を設けます）。
Ｑ２−１２．	継手を作成するには？
Ａ２−１２．	「鉄筋」−「鉄筋形状」−「継手」で作成することができます。
Ｑ２−１３．	鉄筋の曲げを作成するには？
Ａ２−１３．	「鉄筋」−「鉄筋形状」−「曲げ長」「曲げ径」で作成することができます。
