はじめて操作ガイダンス |
【プルダウンメニューの説明】
プロジェクトモード
コマンド |
説 明 |
File
|
New
Project |
新しいプロジェクトを追加します。 |

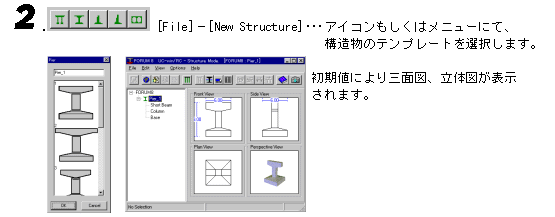

New
Structure
|
選択されているプロジェクトに、新しいストラクチャ
(ラーメン橋脚橋脚橋台擁壁ボックスカルバート)を追加します。 |
Save
Project
|
選択されているプロジェクトをデータベースに保存します。 |
Delete
Project |
選択されているプロジェクトを削除します。 |
Export
Database |
すべてのプロジェクトをファイルに保存します。 |
Export
Project |
選択されているプロジェクトをファイルに保存します。 |
Import |
データを読み込みます。 |
Printer
Setup |
プリンタ設定を行います。 |
Exit |
UC-win/RCを終了します。 |
Edit |
Paste |
カットまたはコピーされたストラクチャを貼り付けます。 |
Options
|
Colours |
背景や鉄筋などの色を設定します。 |
Settings |
印刷時の余白とプログラムの動作モードを設定します。 |
Database |
データベース領域の設定をします。 |
|
|
ストラクチャモード
コマンド |
説 明 |
File
|
Save
Structure
|
選択されているストラクチャをデータベースに保存します。 |
Delete
Structure |
選択されているストラクチャを削除します。 |
Export
Structure |
選択されているストラクチャをファイルに保存します。 |
New
Result File |
印刷イメージを書き込むファイルを開きます。 |
Close
Result File |
印刷イメージを書き込んだファイルを閉じます。 |
Printer
Setup |
プリンタ設定を行います。 |
Exit |
UC-win/RCを終了します。 |
Edit
|
Cut/Copy
|
選択されているストラクチャを切り取ったり、コピーします。 |
Paste |
カットまたはコピーされたストラクチャを貼り付けます。 |

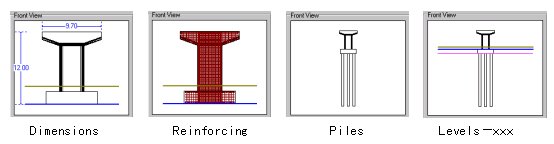

View
|
Dimensions |
構造物の寸法線を表示します。 |
Shape |
構造物の3面図および透視図を表示します。 |
Model |
構造物のモデル図を表示します。 |
Reinforcing |
設定された構造物の配筋を表示します。 |
Piles |
構造物に追加された杭を表示します。 |
Levels−xxx
|
設定されたレベルケースの設計地盤面および水位を表示します。xxxには、任意に設定されたレベルケース名または
none(表示しない)が表示されます。 |
Wire
Frame |
透視図をワイヤーフレームで表示します。 |
|
|
*View

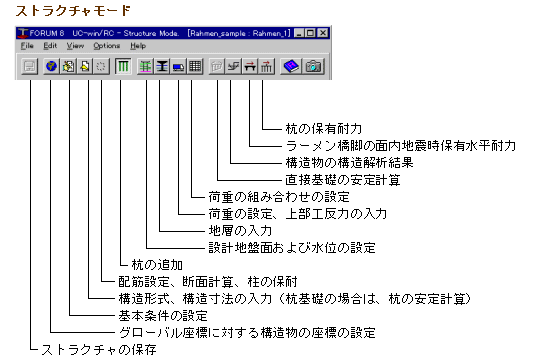

【ツールバーの説明】

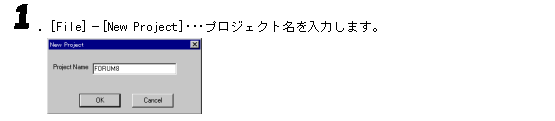

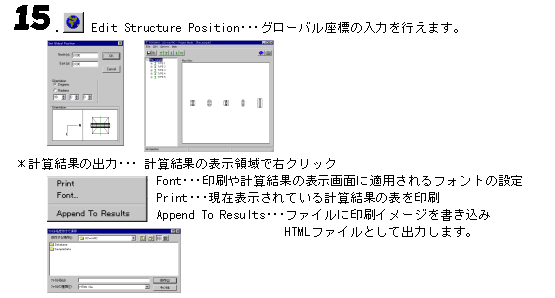

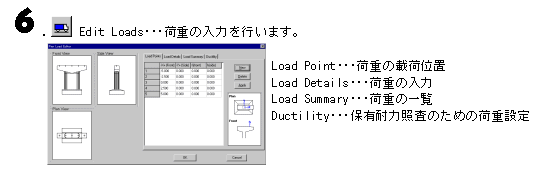

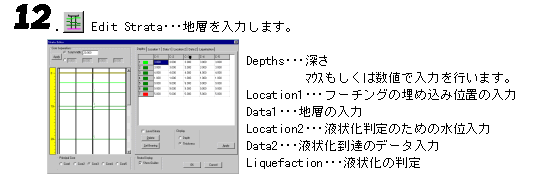

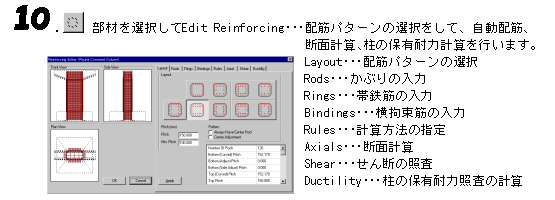

【橋脚の設計入力手順】
|
