| Ｑ１． |

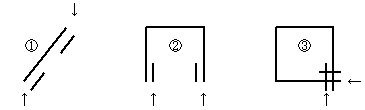

以下の形状の加工図は作図可能か？
※矢印(↑・↓・←)の部分は半円 |
| Ａ１． |
①については、ななめのスターラップは直接生成できませんので、鉄筋入力のシンボルパターングループ選択を「組立筋」にし、その中の鉄筋形状「２」で生成し、ＵＣ－Ｄｒａｗに貼り付けた後、回転してください。
②については、鉄筋入力のシンボルパターングループ選択を「組立筋」にし、その中の鉄筋形状「５」で生成してください。
③については、鉄筋入力のシンボルパターングループ選択を「５・６・７本折れ鉄筋」にし、その中の鉄筋形状「１７」で生成してください。
なお、半円フックを付ける場合は、「記号・径・寸法」の入力で「先端曲げ入力」を「半円」に設定してください。
なお、その際のフック半径は、作図設定情報の材料基準値を使用します。
（①・②の場合は「曲げ半径３」、③の場合は「曲げ半径２」を使います。） |
| |
|
| Ｑ２． |
下記の加工図を生成するにはどうしたらよいか？
|
| Ａ２． |
現状、サポートしている形状では直接作図できませんので、「３・４本折れ鉄筋」にある以下の形状で作図し、ＵＣ－Ｄｒａｗで編集（回転）してください。
また、寸法線は以下の左図のように作図されますので、右図のように作図する場合は、ＵＣ－Ｄｒａｗで修正してください。
 |
| |
|
| Ｑ３． |
下記の加工図を生成するにはどうしたらよいですか？
|
| Ａ３． |
「１・２本折れ鉄筋」の「鉄筋形状２８」を使用してください。
※継ぎ手数に「１」を入力し、Ｌ１～Ｌ５を入力してください。なお、記号・径を
２つ入力すれば、それぞれの鉄筋の記号・径を表記し、１つだけ入力すれば継ぎ手があっても記号・径１つで作図します。 |
| |
|
| Ｑ４． |
配筋生成するための元絵（外形線）は、どのように作成するのか？ |
| Ａ４． |
任意形ＲＣ構造物配筋図では、シンボルデータファイル（＊．ＤＳＤＦ）に登録された図形を「作図対象→配筋図連動→新規図形取込」で読み込み、元絵（外形線）データとして使用します。
従って、元絵を作成するということはシンボルデータファイルを準備することになり、以下の方法で行えます。
①ＵＣ－Ｄｒａｗにて図形を作図し、「部品登録」にてシンボルデータファイルに保存する。
②シンボル集で作成したシンボルをシンボルデータファイルに保存する。 |
任意形ＲＣ構造物配筋図 Ｑ＆Ａ ('00.07.17)
