静的な条件下で地盤の応力~変形解析を行うFEM解析プログラム

弾塑性地盤解析(GeoFEAS) 2D Ver.4

初版リリース:2005.12.25/最新Ver.リリース:2017.08.01

弾塑性地盤解析(GeoFEAS) 2D
¥715,000(税抜¥650,000)
英語版
¥1,430,000(税抜¥1,300,000)

関連製品・サービス: 地盤解析支援サービス

プログラム概要

GeoFEASは、Geotechnical Finite element Elastoplastic Analysis Softwareの略で、静的な条件下での地盤の応力~変形解析を行う2次元弾塑性地盤解析プログラムです。斜面安定解析、土留め掘削解析、シールドトンネル掘削時の周辺地盤影響解析など地盤に関係する多くの分野において、弾塑性解析を実施する場合に、威力を発揮する汎用FEM製品です。平面ひずみ解析、軸対称解析を対象とし、2次元PrePost版となっています。FEMモデルの作成はCAD的な入力方法に対応し、簡単に作成可能。SXFファイルからの読み込みにも対応しています。

解析部は郡馬大学工学部・鵜飼研究室の地盤解析プログラムを利用し、弊社がプリポスト部の開発を行う共同開発体制をとっています。

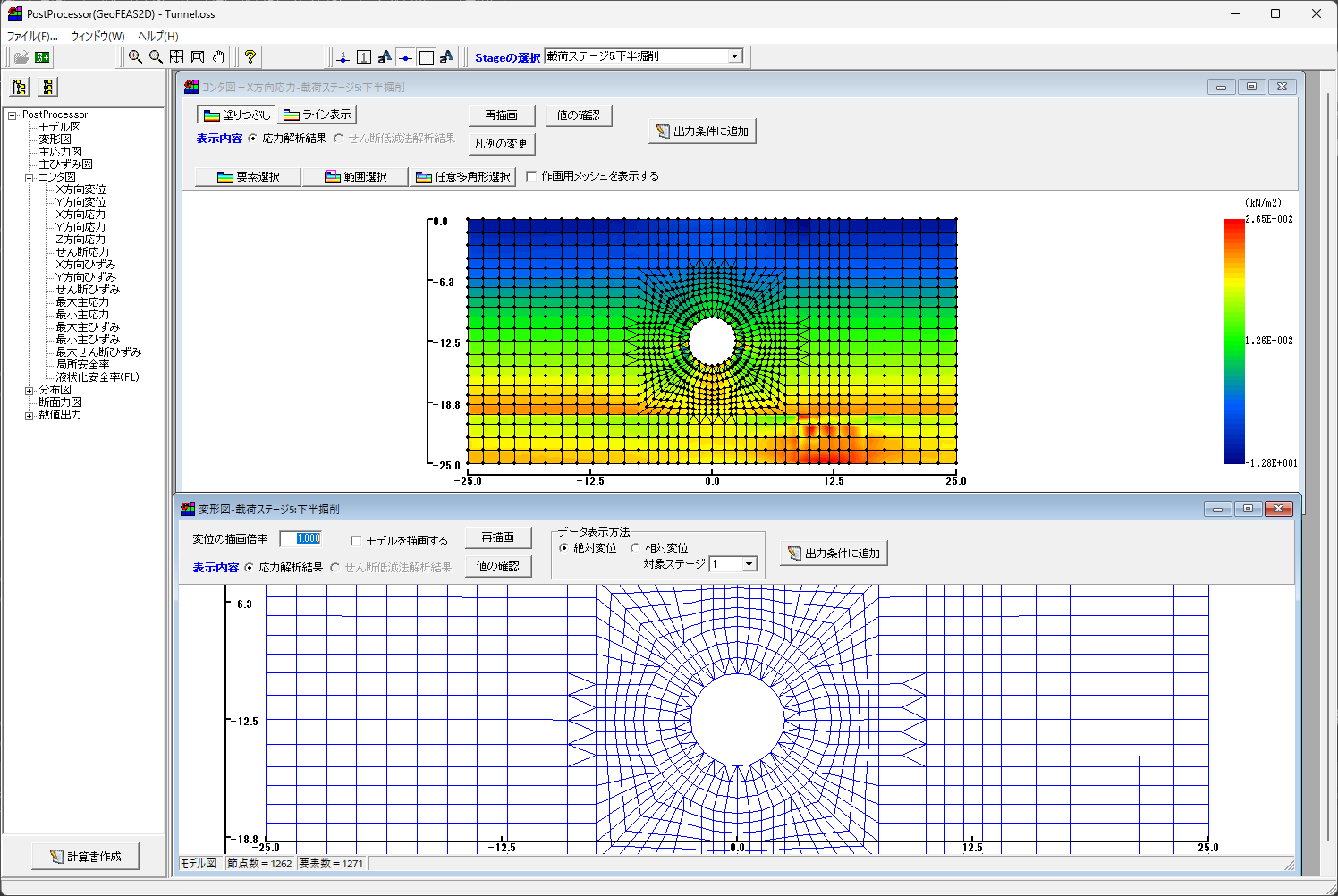

▲トンネル掘削解析結果
プリプロセッサ

▲河川堤防地震時自重変形解析
(変形図、FL図)

▲土留め掘削解析結果
(X方向コンタ図)

関連情報

◆新製品情報
弾塑性地盤解析(GeoFEAS) 2D Ver.4(Up&Comming’17 春の号掲載)
◆論文発表/講演
FORUM8 Design Festival 2012
第6回 デザインコンファランス特別講演レポート(Up&Comming’13 新年号掲載)
◆関連セミナー
弾塑性地盤解析セミナー(2D/3D)

プログラムの機能と特長

解析方法

解析種別

静的全応力解析


解析次元

平面ひずみ解析、軸対称解析

ソフトウェアの特長

ステージ解析

ステージ解析(施工ステップ解析)を実施することができます。
ステージごとに、材料定数の変更、境界条件の変更、掘削時の応力解放率の設定が可能です。


せん断強度低減法

解析ステージごとにせん断強度低減法による全体安全率の算出とすべり面の推定を行うことができます。
3種類の弾・完全塑性モデルに対して、せん断強度低減法を適用することができます。


局所安全率

積分点ごとに局所安全率を算出することができます。


浸透流解析との連携

浸透流解析によって算出した水圧値を節点荷重として考慮することができます。(ただし、ロードモジュール仕様)。


解析機能の併用

ステージ解析とせん断強度低減法といった解析機能を併用することにより、掘削・盛土、斜面安定、支持力問題など地盤に関係する幅広い問題に変形解析と安定解析を同時に実行することができます。


構成則の混在

材料ごとに構成則を与えることができます。


「平成19年河川構造物の耐震性能照査指針」対応

「液状化前」、「液状化時」、「液状化後の体積圧縮」の変形解析を行うことができます。


「平成28年河川構造物の耐震性能照査指針」対応

国土交通省 水管理・国土保全局治水課における「平成28年度 3月 河川構造物の耐震性能照査指針」に対応した地盤の液状化照査が可能です。「地震前(液状化前)変形解析」、「地震後(液状化後)の変形解析」」、「液状化層の体積圧縮に伴う沈下量(変形解析)」をステージ毎に設定のうえで解析が行えます。

自重変形解析は、(1)地震前(液状化前)、 (2)地震後(液状化時)について行い、両者の差分が液状化による変位量として算出されます。また、 (3)液状化層の体積圧縮に伴う沈下量(変形解析)については、液状化層の体積圧縮に伴う沈下量を別途算定し合算することで、モデル全体の変位量を求めます。


▲変形解析の取扱い

境界条件

  • 節点自由度拘束(水平ローラ、鉛直ローラ、固定、ピン、強制変位)
  • 多点拘束(MPC)
  • ピン結合

要素ライブラリ

種 類 項 目 2次元 軸対称 備 考
線要素 梁1次要素 -
棒1次要素 -
軸バネ -
せん断バネ -
回転バネ × -
分布軸バネ × -
分布せん断バネ × -
面要素 3節点3角形要素 2次元・軸対称解析用1次要素
4節点4角形要素 2次元・軸対称解析用1次要素
6節点3角形要素 2次元・軸対称解析用2次要素
8節点4角形要素 2次元・軸対称解析用2次要素
ジョイント要素 4節点線ジョイント要素 2次元1次面要素の間に適用
6節点線ジョイント要素 2次元2次面要素の間に適用

構成モデル

平面ひずみ要素・軸対称要素の構成モデル

弾性モデル4種(※2種含む)、非線形弾性モデル1種、非線形モデル3種、弾・完全塑性モデル3種、弾塑性モデル2種、バイリニア弾性2種(※)を適用することができます。また、弾性モデルについては、No-Tension材料として設定することも可能です。
※は平成19年河川耐震性能照査指針用。


モデル種類 構成モデル 備 考
弾性モデル 線形弾性モデル 等方性
積層弾性モデル 異方性
せん断剛性低減材料1 平成19年河川構造物耐震性能照査指針用
平成28年河川構造物耐震性能照査指針用
せん断剛性低減材料2 平成19年河川構造物耐震性能照査指針用
平成28年河川構造物耐震性能照査指針用
非線形弾性モデル 破壊接近度法 電中研方式
非線形モデル Hardin-Drnevichモデル
Ramberg-Osgoodモデル
鵜飼・若井モデル(UW-Clay)
弾・完全塑性モデル Morh-Coulomb方式 関連流れ則非関連流れ則
Drucker-Prager方式 関連流れ則非関連流れ則
Morh-Coulomb/Drucker-Prager方式 非関連流れ則
弾塑性モデル Pastor-Zienkiewicz砂モデル
Pastor-Zienkiewicz粘土モデル
No-Tensionモデル 線形弾性モデル
積層弾性モデル
バイリニア弾性 液状化材料1 平成19年河川構造物耐震性能照査指針用
液状化材料2 平成28年河川構造物耐震性能照査指針用

梁要素、棒要素、バネ要素、ジョイント要素など

梁要素は線形弾性モデル、棒要素、バネ要素に対して線形弾性モデルとバイリニアモデルを、ジョイント要素に対して線形弾性モデルとMohr-Coulomb方式を適用することができます。


モデル種類 構成モデル 対応 備 考
梁要素のM-φ 1.線形弾性モデル
2.バイリニアモデル ×
3.トリリニアモデル ×
棒要素 1.線形弾性モデル
2.バイリニアモデル
3.トリリニアモデル ×
バネ要素 1.線形弾性モデル
2.バイリニアモデル
3.トリリニアモデル ×
ジョイント要素 1.線形弾性モデル
2.Morh-Coulomb方式

荷重

  • 集中荷重:節点集中荷重(2次元・軸対称)
  • 等分布荷重、分布荷重:線形分布荷重(2次元・軸対称)
  • 体積荷重(自重):鉛直加速度(2次元・軸対称)
  • 地震荷重:水平応答加速度(2次元)、 鉛直応答加速度(2次元)
  • 節点水圧(2次元・軸対称)

全応力解析(地盤の間隙水圧を考慮しない解析)を行うプログラムですが、水圧を節点荷重として考慮することにより水圧の変化が地盤に及ぼす影響を検討することができます。

ポストプロセッサ

プロセッサ(解析部)の出力結果を処理します。結果図や数値の出力・確認を行います。 本プログラムでは、 主に以下の出力を行うことができます。


  • モデル図
  • 変形図
  • ベクトル図
  • コンタ図
  • 分布図
  • 数値出力

UC-1 土留め工の設計・3DCAD(別売)との連携

土留め工の設計・3DCADでは、弾塑性解析結果から得られる土留め壁変位を、地盤のみをモデル化したFEM解析モデルに強制変位として与え、掘削底面には、必要に応じて鉛直方向の掘削解放力(土被り圧)を作用させる「強制変位法」にて、周辺地盤の影響検討を行うことができます。

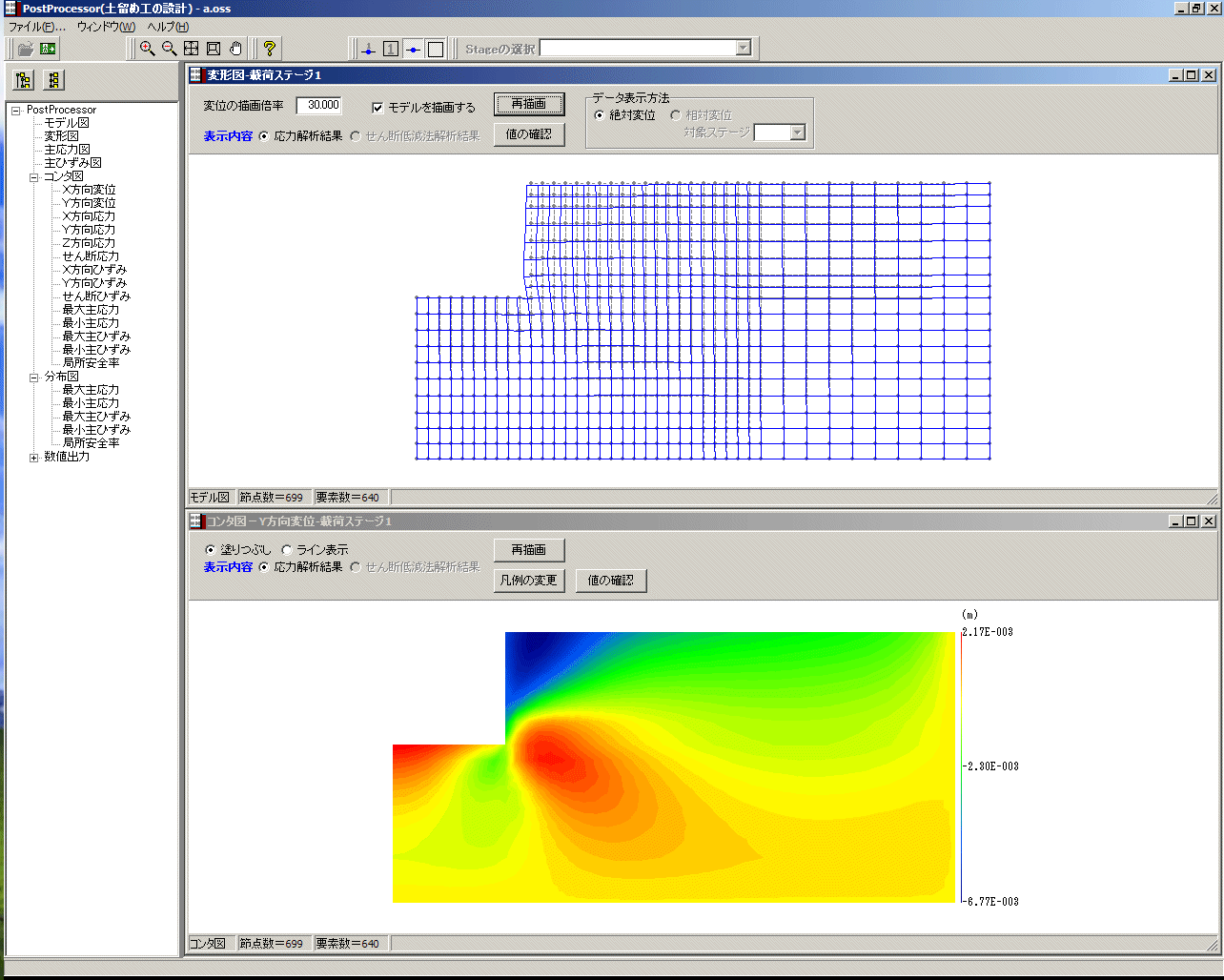

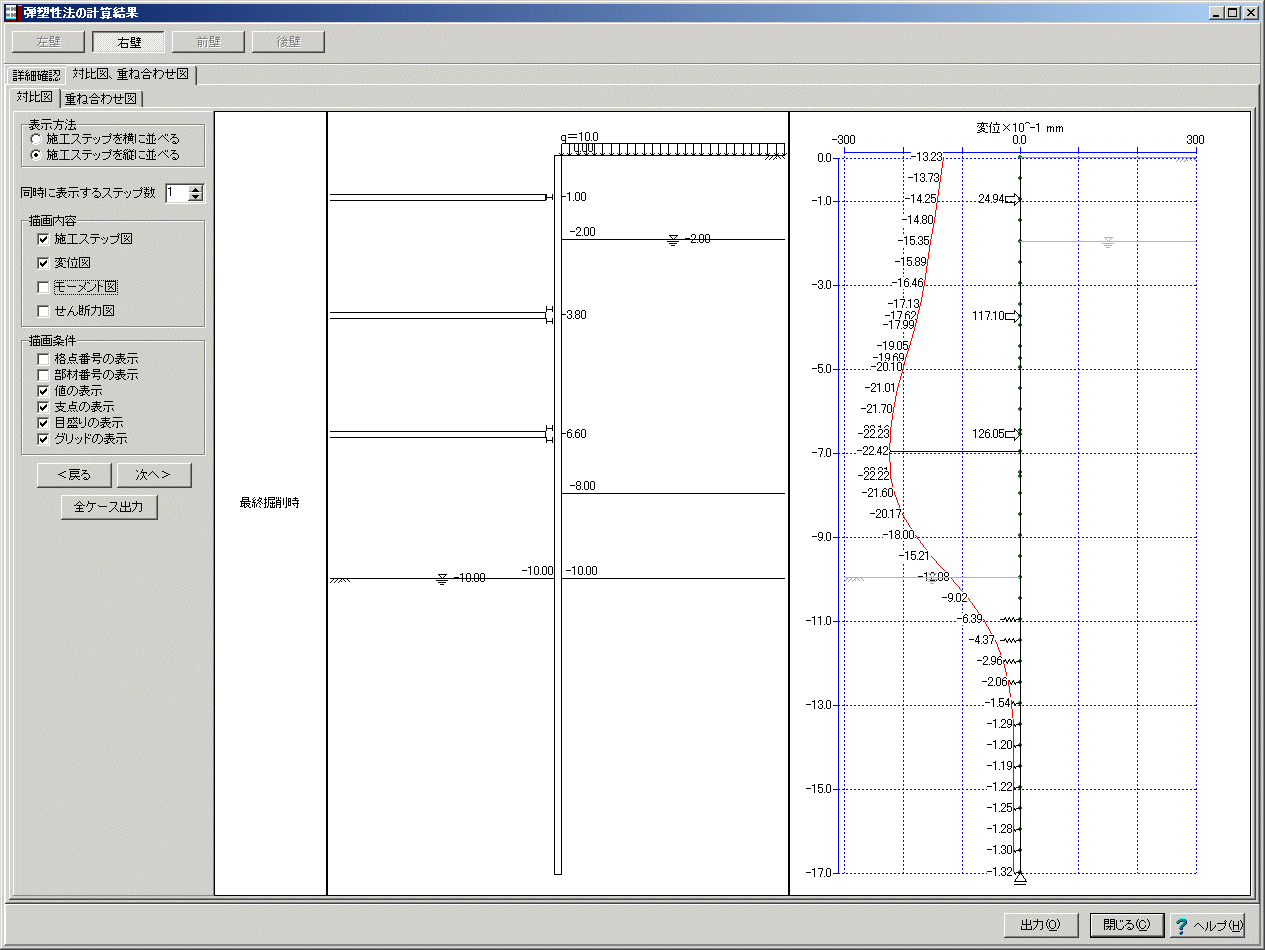

▲土留め工弾塑性結果

▲土留め工FEM
(強制変位法入力画面)

▲土留め工FEM
(強制変位法コンタ図)

UC-1 圧密沈下の計算(別売)との連携

UC-1シリーズ製品「圧密沈下の計算」と連携して、地盤の圧縮変形(圧密沈下・即時沈下)を考慮した解析が行えます。圧密沈下の計算で地盤形状の作成、各土質層の設定、上載荷重の設定および沈下量の算出までを計算し、その地盤の形状データをGeoFEAS2Dと連携することで、シームレスな液状化解析が可能となります。


▲地盤の圧縮変形解析の流れ

オートメッシュ機能

トンネル等のモデル作成の場合、最低限必要なライン(地層境界など)を定義すればメッシュ分割が可能ですのでモデル作成の手間を大幅に軽減することができます。


適用範囲

  • 地盤の応力・変形解析
  • 斜面安定解析
  • 土留め掘削解析
  • シールドトンネル掘削時の周辺地盤影響解析
  • ATM工法におけるトンネル施工検討解析
  • 水圧の変動が地盤に及ぼす影響の検討
  • 地盤と構造物の相互作用の検討
  • 応答震度法

地盤解析シリーズのCIM機能強化

地盤解析シリーズの各種製品は、CIM(Construction Information Modeling)機能をより一層強化し、地形データやUC-1の各種地盤関連製品とのスムーズなデータ連携にも対応しています。

地形データ*.GF1ファイルを使用したデータ連携
弾塑性地盤解析(GeoFEAS)2D Ver.4

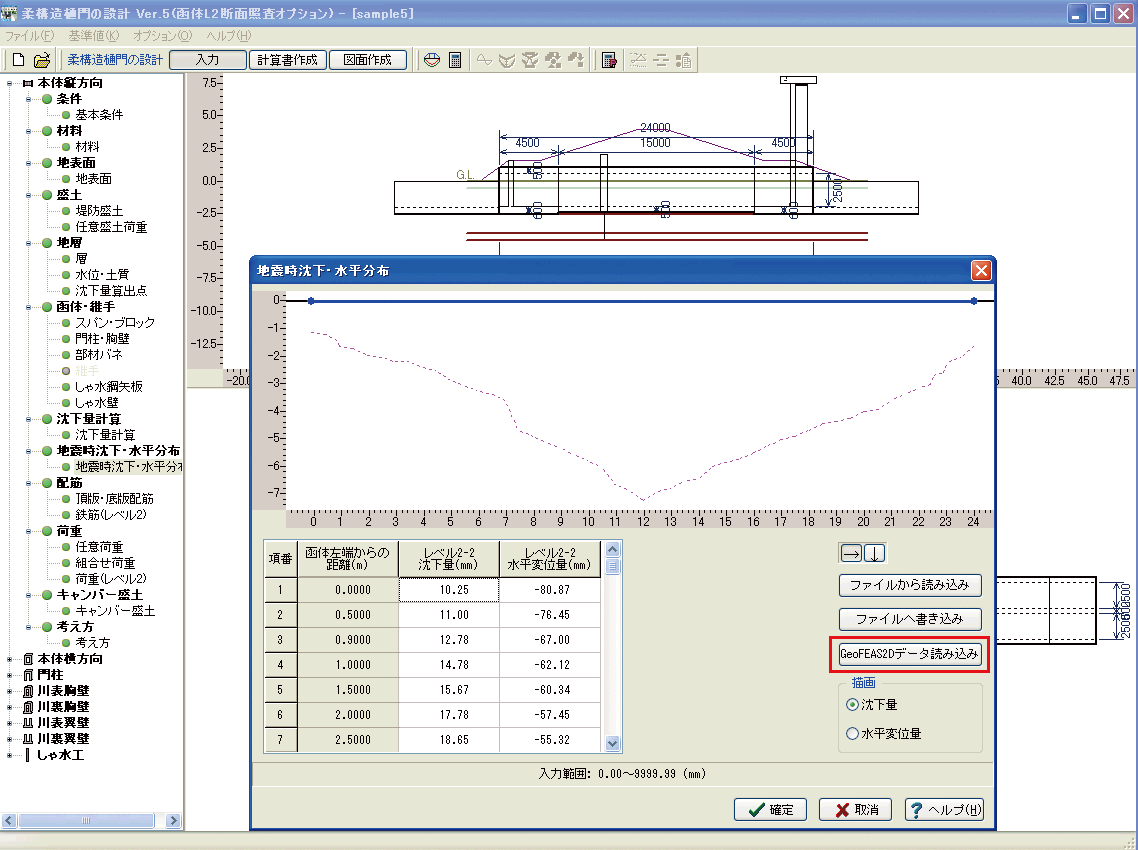

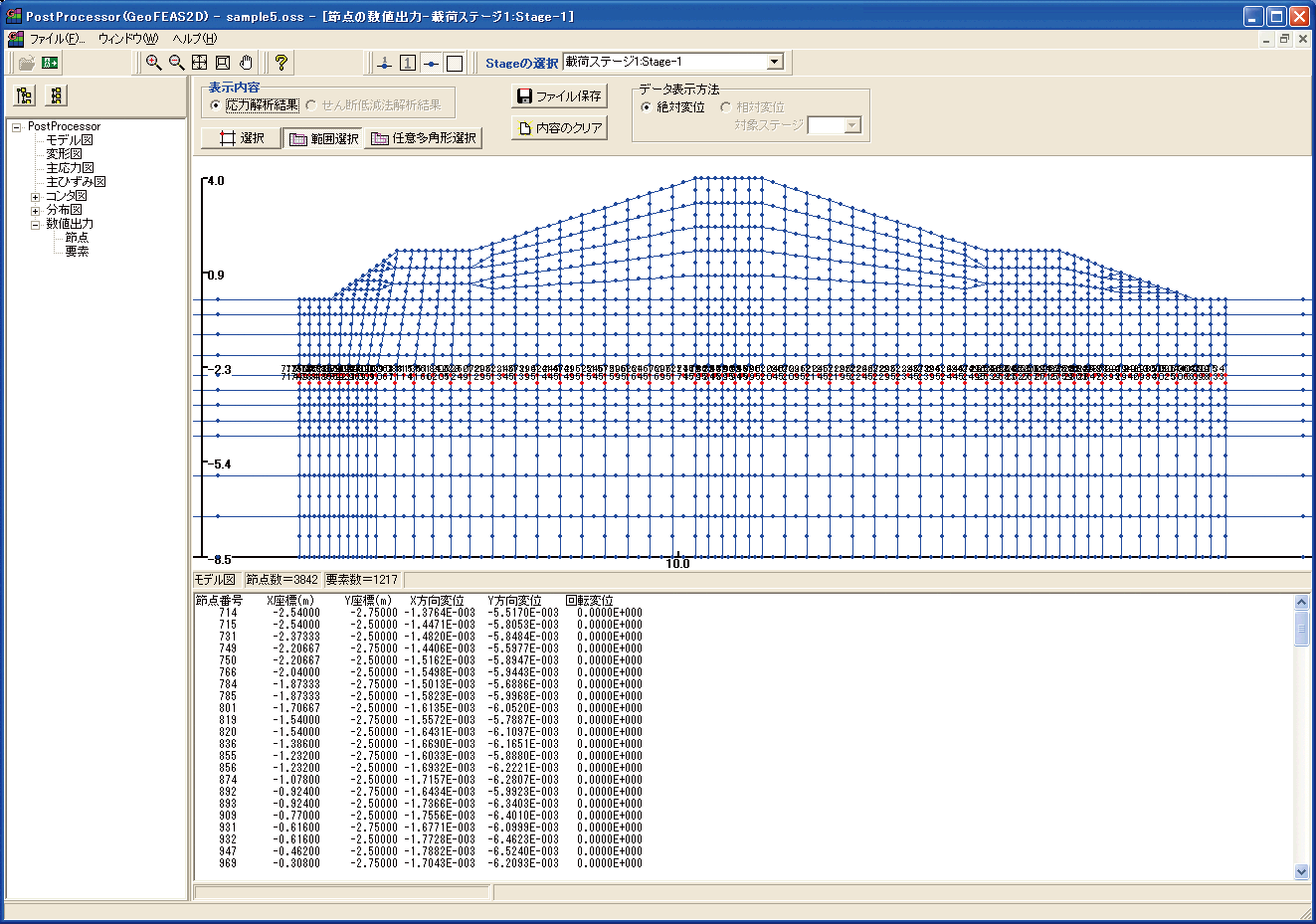

柔構造樋門の設計 への変位量連携
「弾塑性地盤解析(GeoFEAS2D)」で解析した地盤変形解析結果(沈下・水平変位分布)を「柔構造樋門の設計」にインポートし、函体縦方向のレベル2耐震照査が可能。

土留め工の設計 における周辺地盤影響解析地盤のみをモデル化し、壁体変位を強制変位で与えて地盤変形の計算が行える。
地盤の動的有効応力解析(UWLC)Ver.2

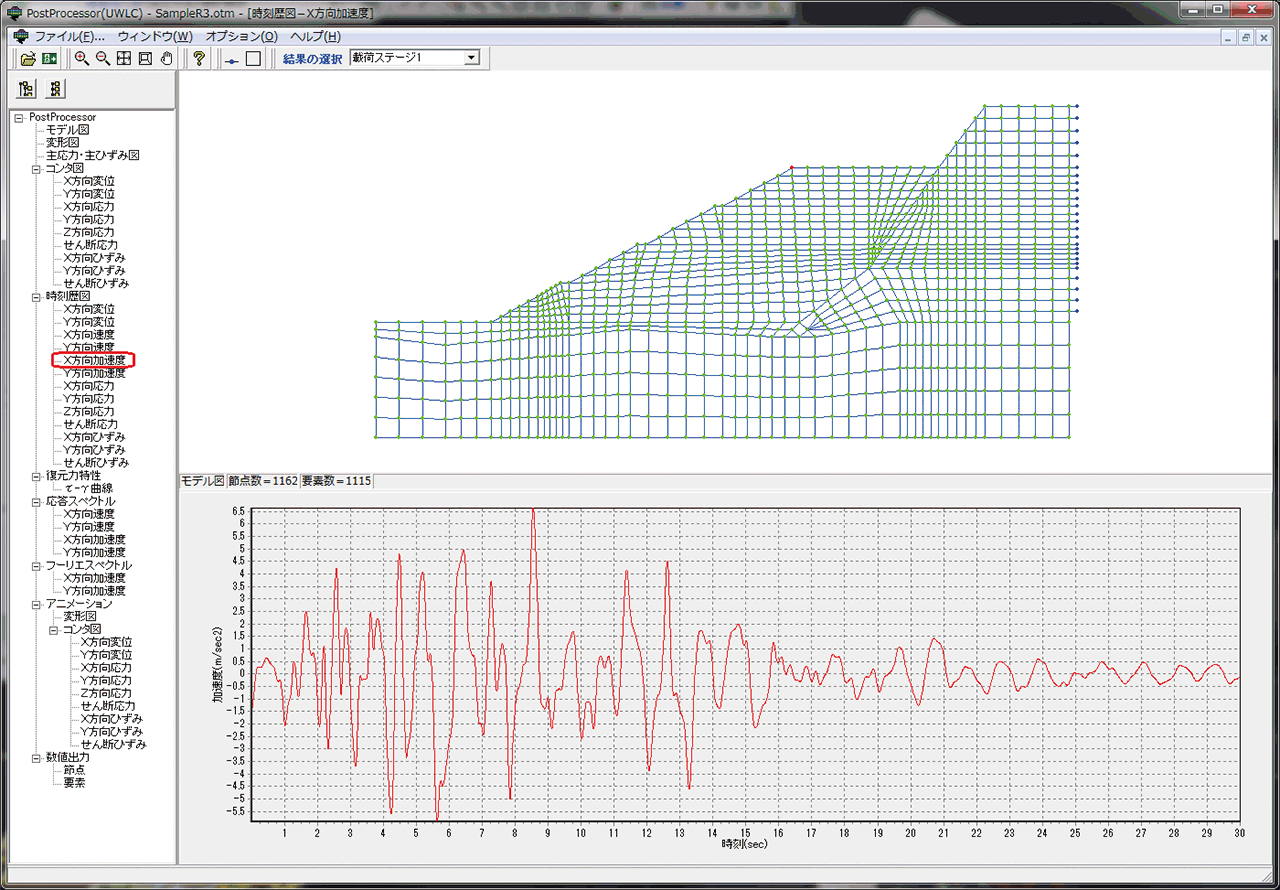

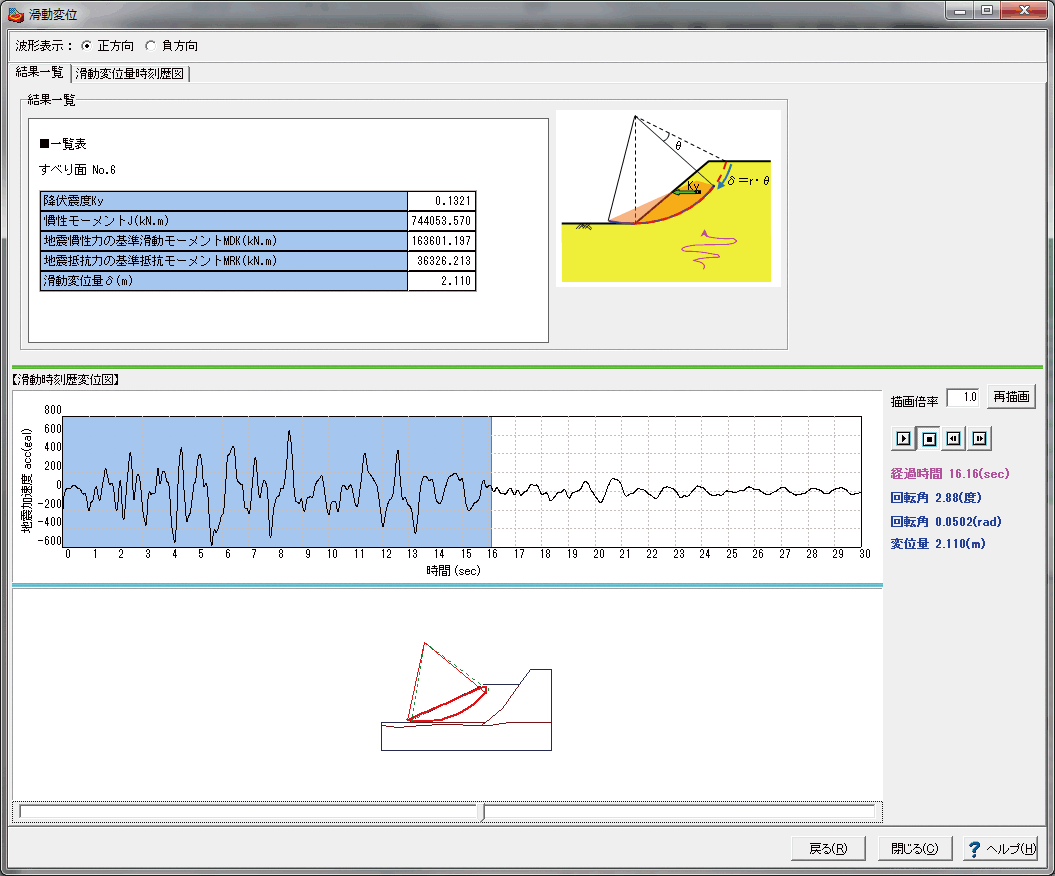

斜面の安定計算 への加速度連携
高さ30m程度以上の高盛土におけるニューマーク法の適用に際しては、すべり土塊の応答加速度波形を入力地震動とする必要がある。「地盤の動的有効応力解析(UWLC)」と「斜面の安定計算」のデータ連携により、UWLCでの2次元FEM地震応答解析から求められるすべり土塊の、応答加速度波形によるニューマーク法解析に対応。高盛土・大規模盛土安定計算レベル2地震動の安定計算が行える。

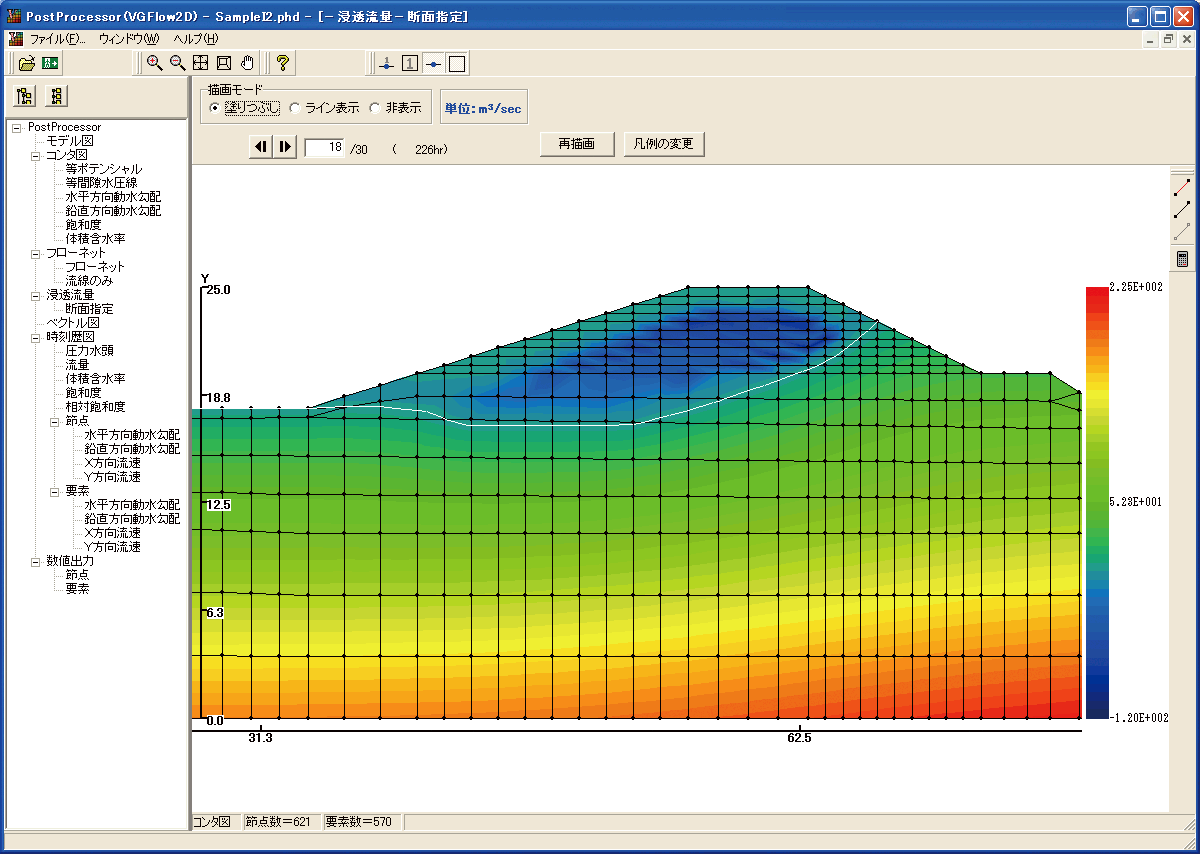

2次元浸透流解析(VGFlow2D)Ver.3

GeoFEAS2D への水位線連携

UWLC への水位線連携
斜面の安定計算 への水位線・ポテンシャル線連携
連携ファイル(*.PRS【水位線】、*.PTN【等ポテンシャル線】)によって、飽和/不飽和浸透流FEM解析結果の反映が可能。

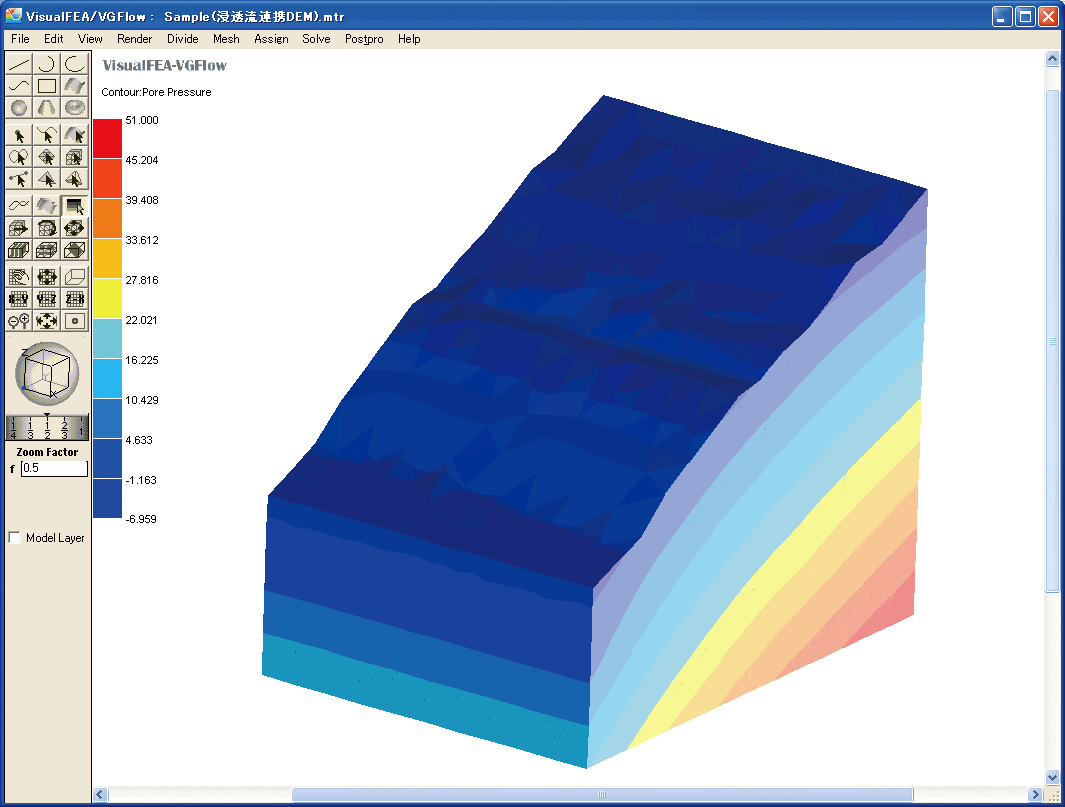

GeoFEAS VGFlow(浸透流解析限定版)

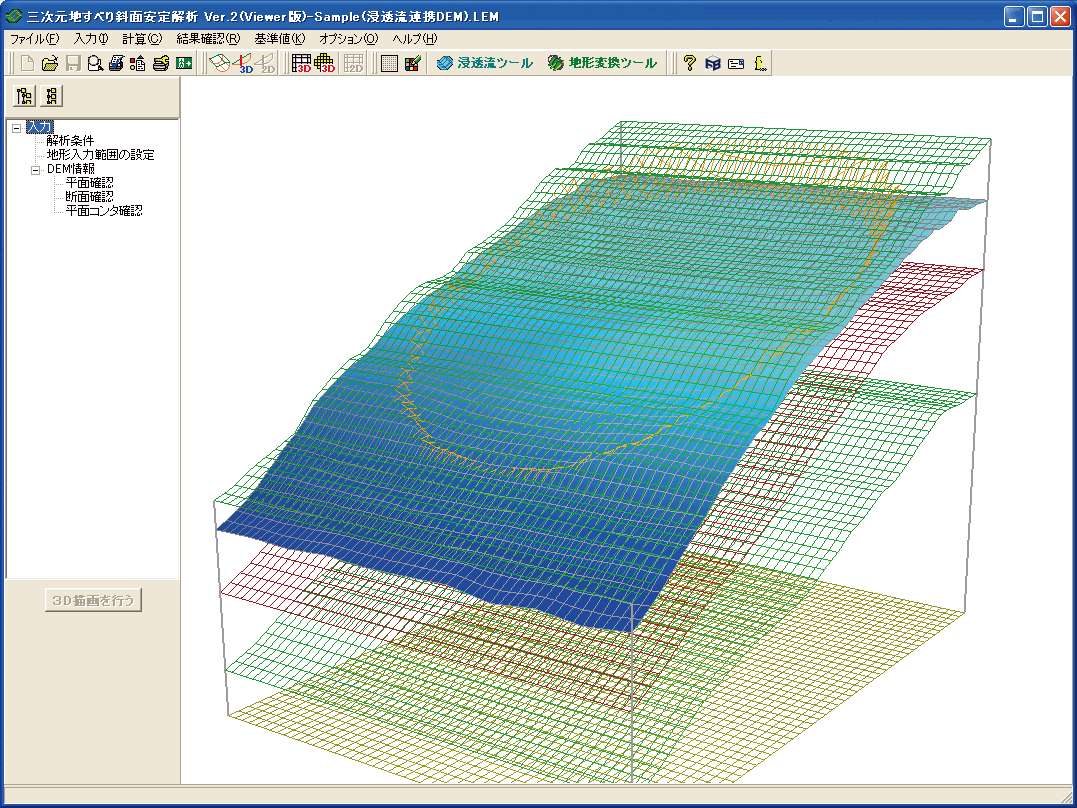

LEM3D への水位面連携
「GeoFEAS VGFlow(浸透流解析限定版)」の解析結果や、他社製品の解析結果を定型テキストファイルとして「3次元地すべり斜面安定解析(LEM3D)」に取り込むことで、地すべり解析に必要な地下水面を生成し、これを用いた3次元斜面安定解析が可能。

適用基準及び参考文献

適用基準
耐震性能照査指針 河川構造物の耐震性能照査指針(案)・同解説 平成19年3月 国土交通省河川局治水課
河川構造物の耐震性能照査指針・解説 II.堤防編 平成28年3月 国土交通省水管理・国土保全局治水課
参考文献
  • Potts, D., Axelsson, K., Grande, L., Schweiger, H. and Long M. : Guidelines for the use of advanced numerical analysis, Thomas Telford, 2002
  • 鹿島建設土木設計本部編:新・土木設計の要点(5),トンネル,鹿島出版会,2003
  • 田中忠治,鵜飼恵三,河邑眞,阪上最一,大津宏康:地盤の三次元弾塑性有限要素法,丸善,1996.
  • Zienkiewicz, O.C., Chan, A.H.C., Pastor, M., Schrefler, B.A. and Shiomi, S.: Computational Geomechanics with Special Reference to Earthquake Engineering, JOHN WILEY & SONS, 1999.
  • 後藤學:実践有限要素法,大変形弾塑性解析,コロナ社,1995
  • O.C.ツェンキーヴィッツ,ロバート・L.テイラー,矢川元基訳:マトリックスと有限要素法[改訂新版], 科学技術出版, 1996

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

弾塑性地盤解析(GeoFEAS) 2D Ver.4 ¥715,000(税抜 ¥650,000)
弾塑性地盤解析(GeoFEAS) 2D(英語版) ¥1,430,000(税抜 ¥1,300,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

弾塑性地盤解析(GeoFEAS) 2D Ver.4 ¥286,000(税抜 ¥260,000)
弾塑性地盤解析(GeoFEAS) 2D(英語版) ¥572,000(税抜 ¥520,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(弾塑性地盤解析(GeoFEAS) 2D Ver.4) 無償 ¥286,000(税抜 ¥260,000)
サブスクリプション(弾塑性地盤解析(GeoFEAS) 2D(英語版)) ¥572,000(税抜 ¥520,000)
サブスクリプション(弾塑性地盤解析(GeoFEAS) 2D Ver.4 フローティング) ¥400,400(税抜 ¥364,000)
サブスクリプション(弾塑性地盤解析(GeoFEAS) 2D(英語版) フローティング) ¥800,800(税抜 ¥728,000)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
弾塑性地盤解析(GeoFEAS) 2D Ver.4 ¥321,750 ¥378,950 ¥464,750
弾塑性地盤解析(GeoFEAS) 2D(英語版) ¥643,500 ¥757,900 ¥929,500

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
弾塑性地盤解析(GeoFEAS) 2D Ver.4 ¥536,250 ¥636,350 ¥786,500
弾塑性地盤解析(GeoFEAS) 2D(英語版) ¥1,072,500 ¥1,272,700 ¥1,573,000

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
弾塑性地盤解析(GeoFEAS) 2D Ver.4 ¥238,700(税抜 ¥217,000)
弾塑性地盤解析(GeoFEAS) 2D(英語版) ¥477,400(税抜 ¥434,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 弾塑性地盤解析(GeoFEAS) 2D Ver.4
バージョン リリース日 主なバージョンアップ内容
4.0.0 17/08/01
  1. 「河川構造物の耐震性能照査指針・解説 II.堤防編」(平成28年3月)に対応
  2. 弊社「圧密沈下の計算」と連携した地盤のめり込み変形のインポート機能

動作環境


動作環境

OS Windows 10 / 11
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約120MB以上。解析時は、モデルの大きさにより約500MB~数GB 程度必要。
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 GF2
ファイル出力 なし。解析部出力ファイルはヘルプ参照。
他製品との連動 <読込>
   図面(SXF、DXF)
   地盤解析連動データ(USD)
   地盤解析用地形データ(GF1)
<連携>
   土留め工の設計・3DCAD
   柔構造樋門の設計・3D配筋
   地盤の動的有効応力解析(UWLC)
   圧密沈下の計算

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

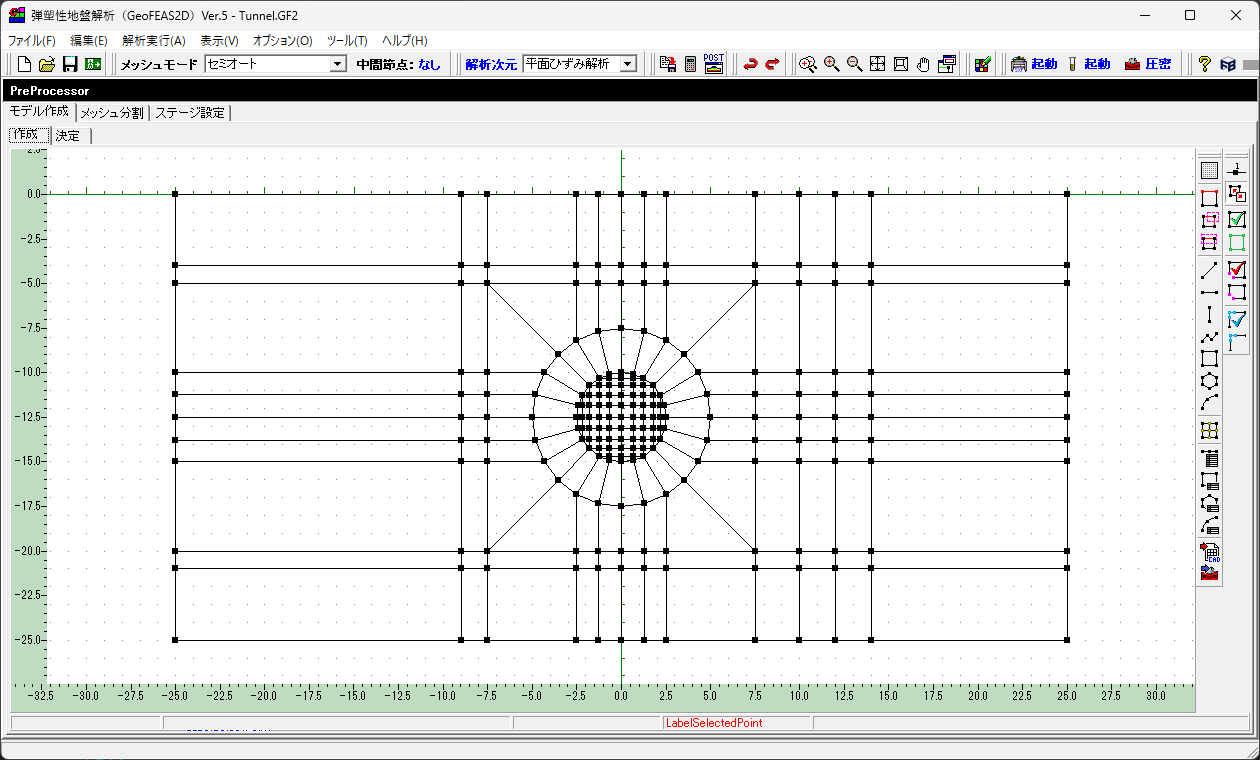

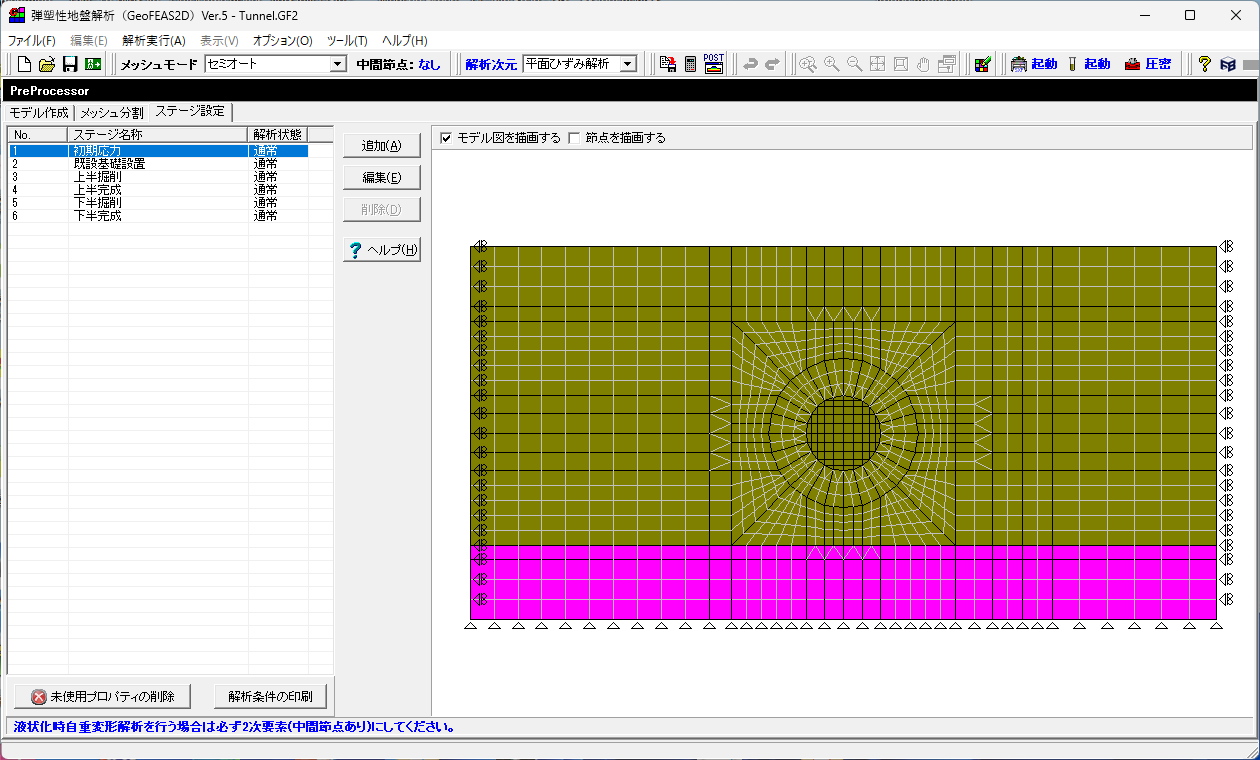

▲トンネル掘削解析
プリプロセッサ

▲トンネル掘削解析結果
ポストプロセッサ

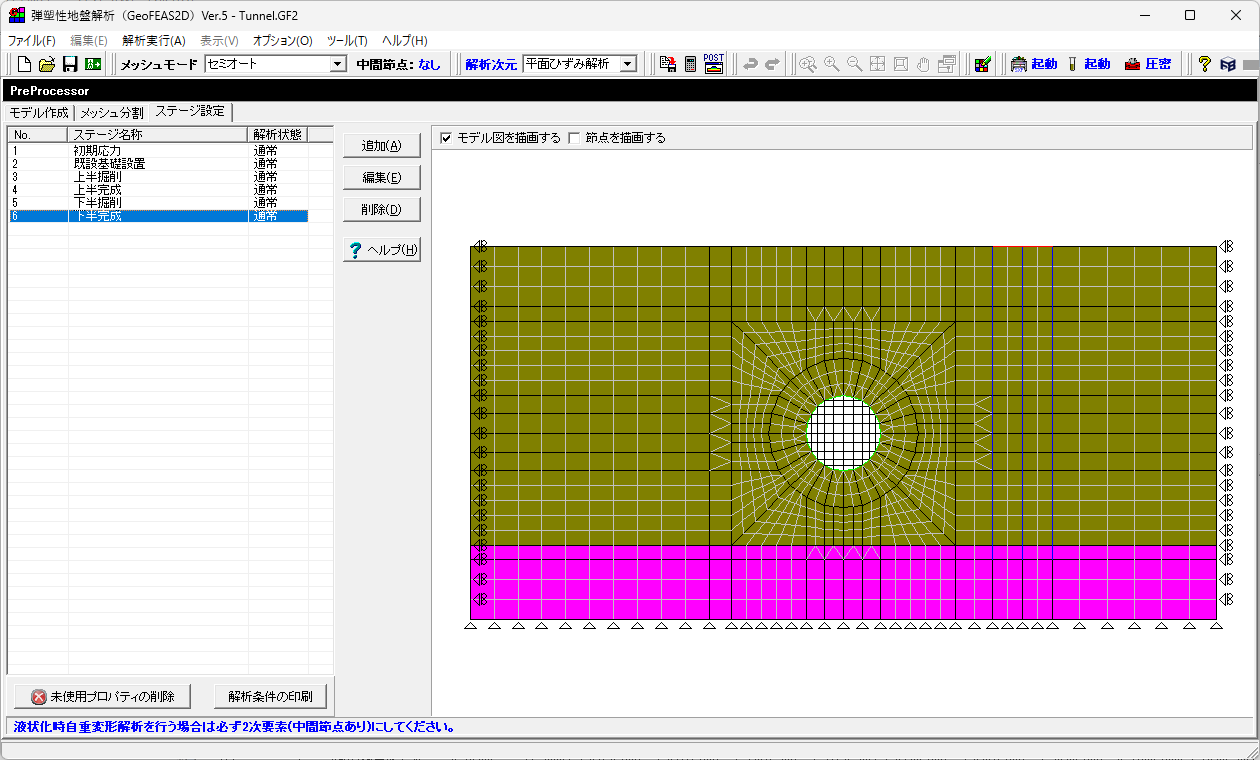

▲トンネル掘削解析
(要素定義図)

▲トンネル掘削解析結果
(変形図)

▲トンネル掘削解析結果
(最大主ひずみ図)

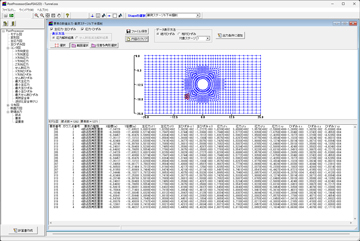

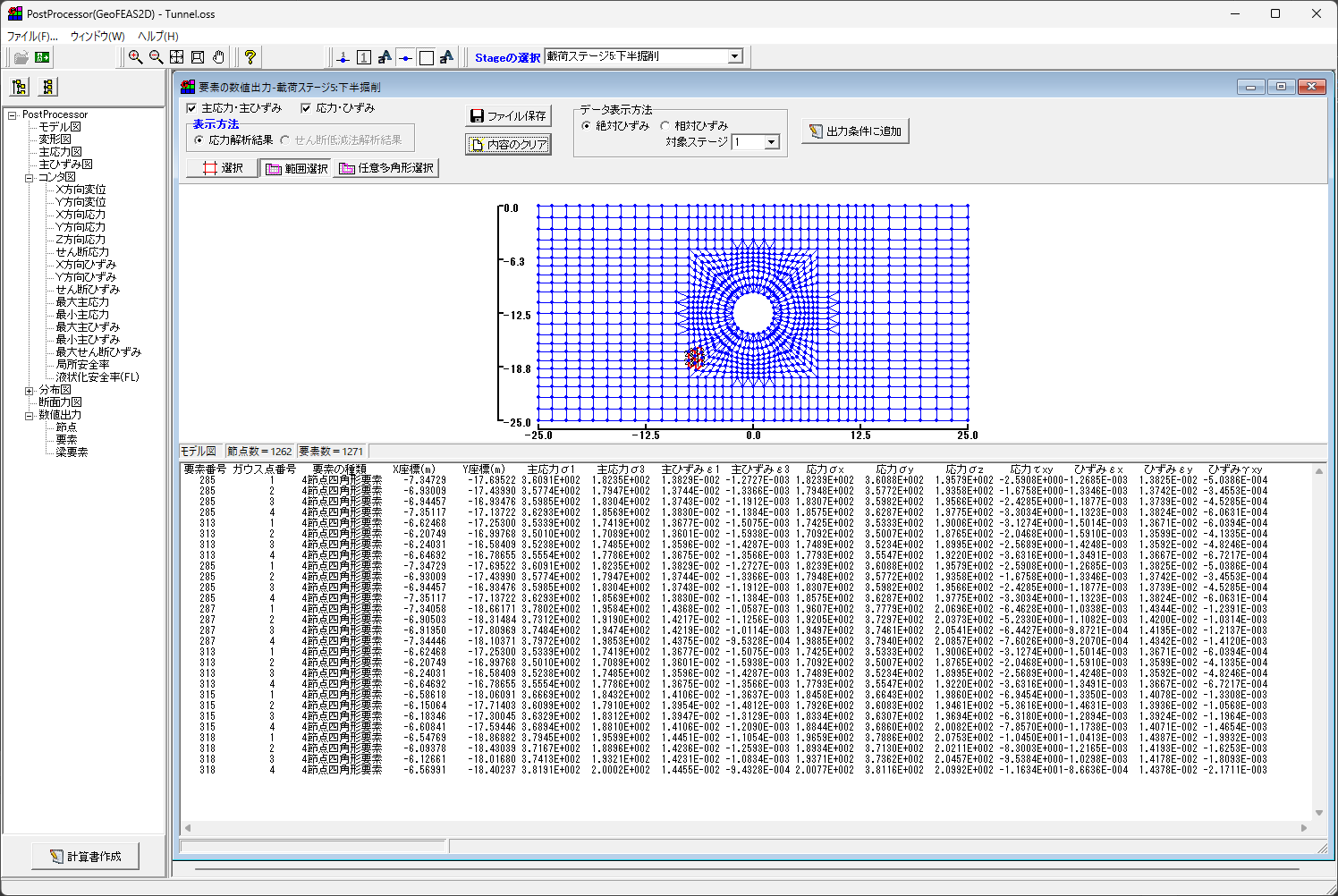

▲トンネル掘削解析結果
(要素数値確認)

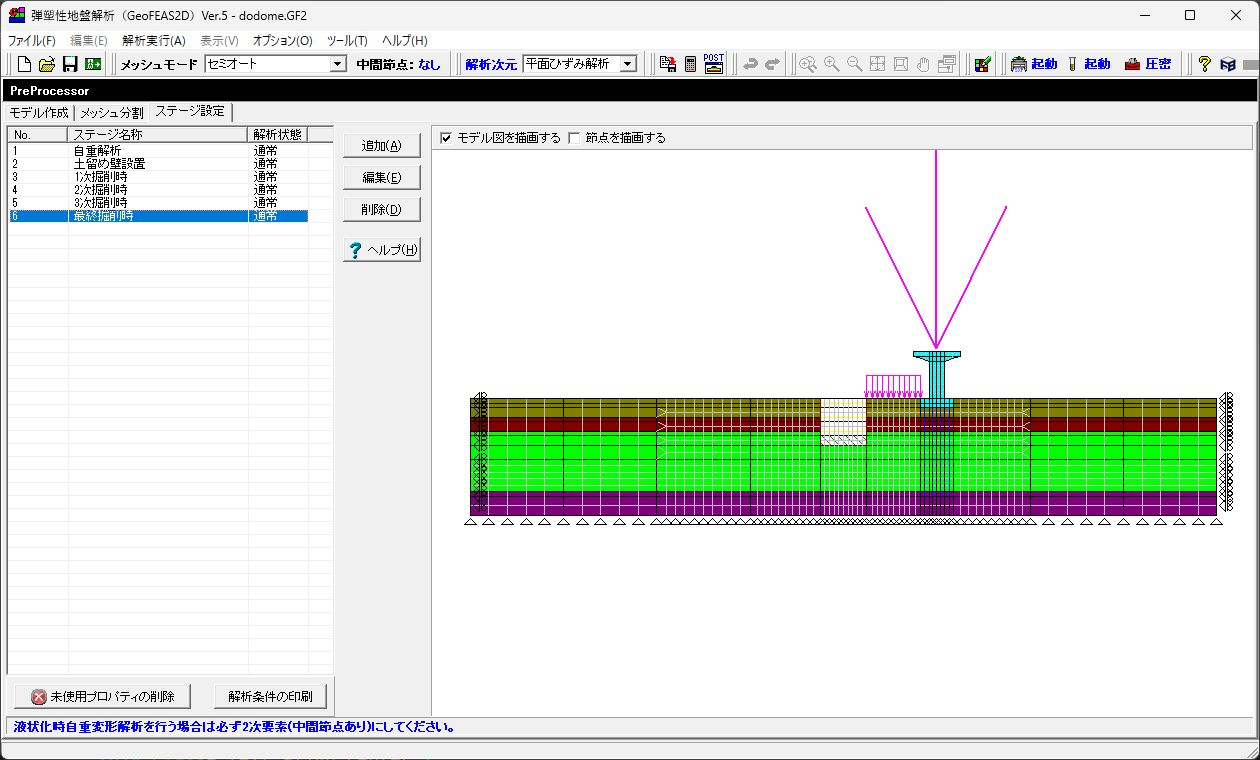

▲跨線橋影響解析
(モデル図)

▲跨線橋影響解析
(変形図)

▲河川堤防地震時自重変形解析
(モデル図)

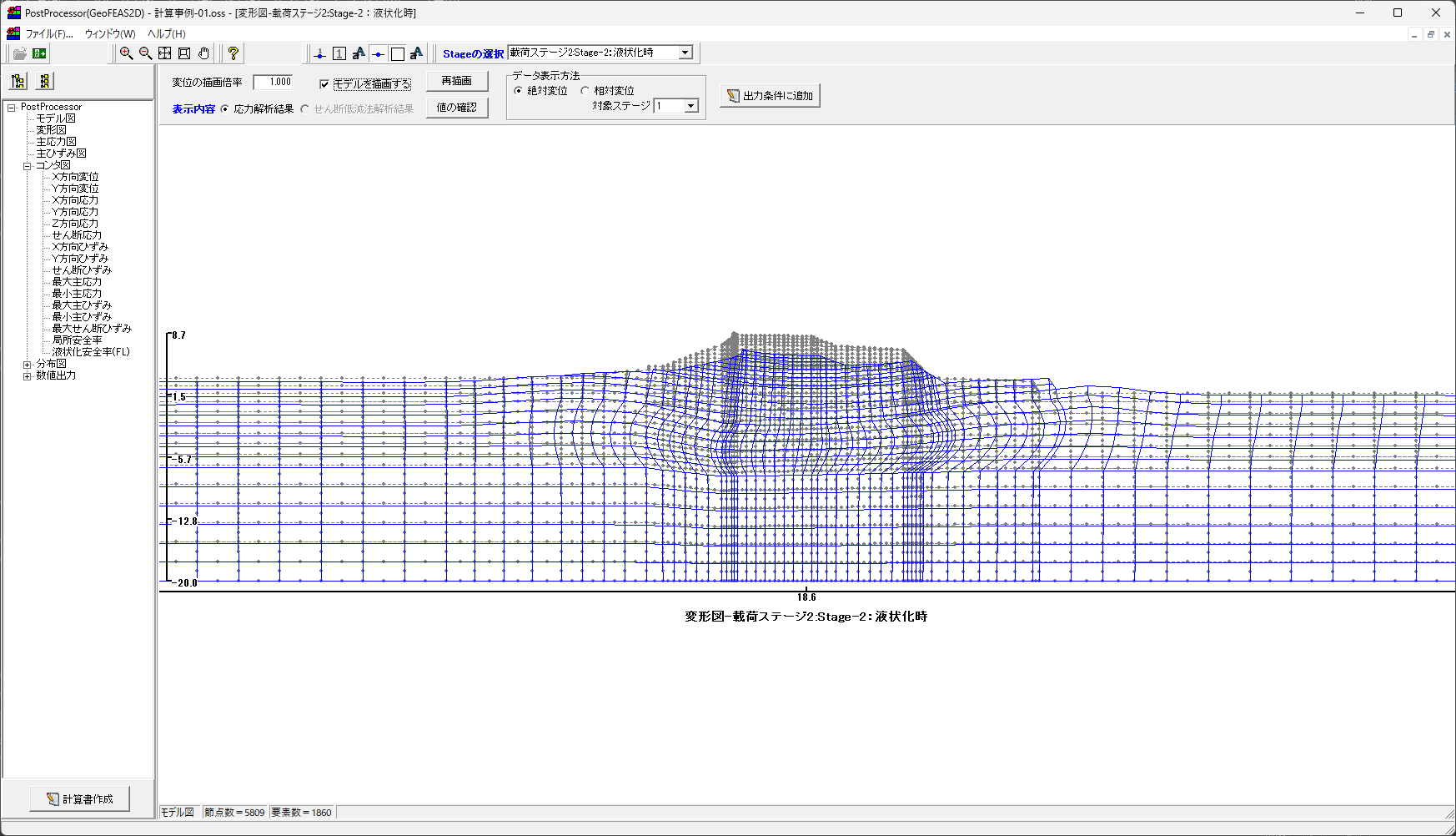

▲河川堤防地震時自重変形解析
(変形図、FL図)

▲液状化安全率(FL)の結果

▲液状化に伴う変形量の結果

▲土留め掘削解析
プリプロセッサ

▲土留め掘削解析結果
(X方向コンタ図)

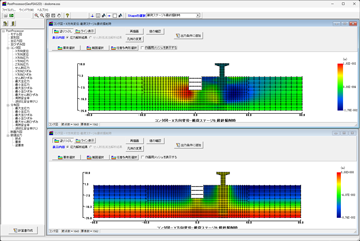

▲土留め掘削解析
ポストプロセッサ

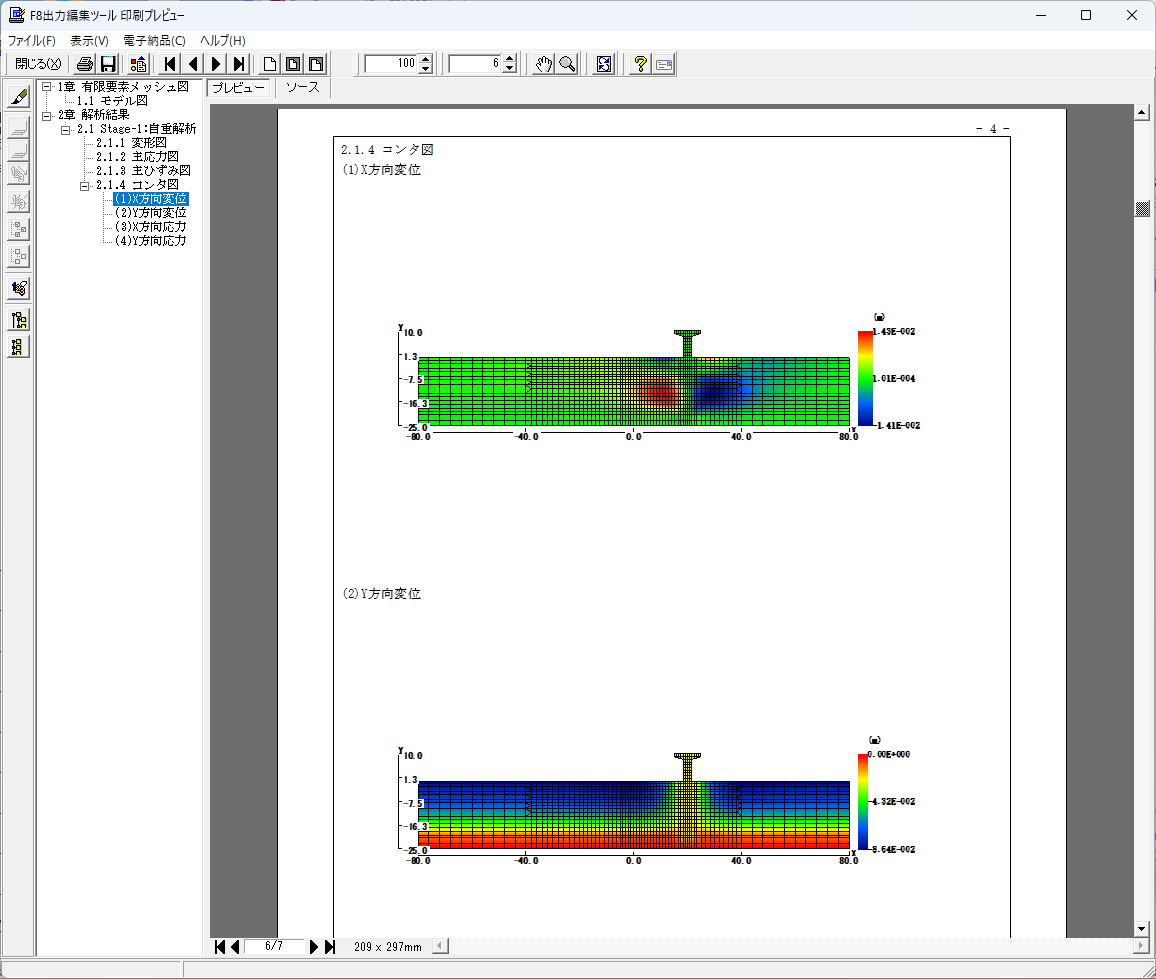

▲土留め掘削解析結果
(X方向コンタ図)

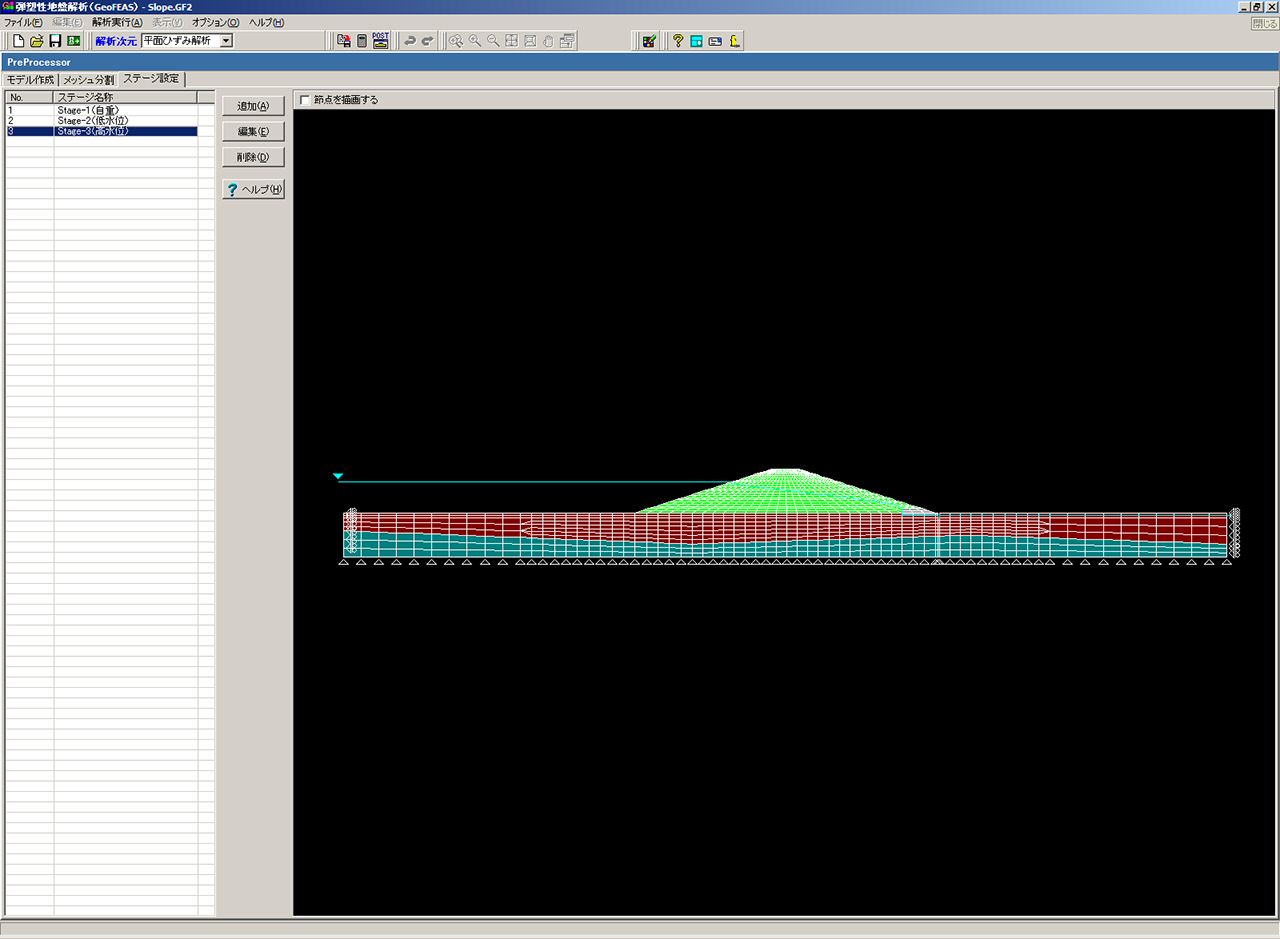

▲斜面安定解析-プリプロセッサ

▲斜面安定解析-ポストプロセッサ

▲局所安全率コンタ図

1.機能・概要

トンネル掘削による周辺地盤の変形解析において「掘削解放率」の設定はできるか?
また、併設トンネルの掘削で、先行トンネルの「掘削解放率」が100%未満の状態で後行トンネルの掘削を入力することはできるか?

掘削解放率の設定は可能です。例えば、


  1. Stage1で自重計算
  2. Stage2で先行トンネルを掘削する。
    この先行トンネルの解放率を40%、次のStage3で残りの60%に設定。
  3. Stage3で後行トンネルを掘削する。
    この後行トンネルの解放率を100%に設定。

というような段階施工検討ができます。
本プログラムでは、[ステージ設定]ウィンドウの[要素定義]タブの右側に並んでいるボタン群の一番下から2番目に[応力解放率の設定]ボタンがありますので、そちらより設定していただけます。


「弾塑性地盤解析(GeoFEAS)2D」の斜面の安定解析と「斜面の安定計算」の違いについて教えてほしい。

「弾塑性地盤解析(GeoFEAS)2D」の斜面の安定解析は、せん断強度低減法のオプションを選択して弾塑性解析を行い、プログラム内の計算上でせん断強度を少しずつ低減していく過程で、斜面内に大きなせん断ひずみが発生するので、その面(画面上では線として見ます)をすべり面とし、その時に低減した割合を全体安全率とする解析です。したがって、有限要素解析のモデルですべり面と安全率を求めることができます。
一方、「斜面の安定計算」では、極限平衡理論をもとに力の釣り合いだけで、円弧により仮想的に設けたすべり面に対して安定計算をし、仮定したすべり円について安全率の計算を繰り返し、最終的に最小安全率となるすべり円を求める計算となります。 既往の研究では両者の結果がほぼ一致するとの報告があります。


粘性土で圧密沈下が生じ側方変位が予想される。橋台に対する影響を解析したいが、どのような土のモデル(構成則)を用いたらよいか。

圧密計算を有限要素解析で理論的に行う場合にはCam Clayモデルや関口太田モデルが組み込まれたプログラムを必要としますが、本プログラムにはそうしたモデルはありません。
しかしながら、単純に弾性論上の範囲で周辺地盤の側方変形を考慮するならば線形弾性もしくはモールクーロンのような土のモデル(構成則)を用いることで解析することが可能です。


斜面の計算で、地下水位を考慮した場合としない場合の2通りを計算したいが、別々に実行したほうのがよいか、ステージを分けて実行した方がよいか?

地下水位を考慮した場合としない場合について、一つのデータの中でステージを分けた場合、前のステージの応力等を引き継ぐので注意が必要 です。むしろ別々のデータを作成したほうが、目的に沿った解析ができます。


堤防の地震時を解析したい場合に、要素モデルに「液状化モデルや低減モデル」を設定して地震による水平慣性力をかけて解析するようなことは可能か?

プログラム上のメニューとしては設定が可能です。しかしながら、液状化時の計算は「河川構造物の耐震性能照査規準」に則り特殊な取り扱いをしております。同規準では水平慣性力としてかけることはないので、液状化モデルでは避けたほうがよろしいでしょう。
本来、液状化現象は地震によって間隙水圧が発生する事で、多少のタイムラグがあって地盤の剛性が小さくなり自重により沈下します。実際の現象から見ても、地震がかかっているときに瞬時に(同時に)地盤の剛性が低減するわけではないので、液状化モデルによる剛性の低減と水平慣性力とは同時にかけないのがよろしいでしょう。


メッシュをはきだすことは可能か?

メッシュをデータとして見ることは可能です。拡張子がMhsのファイルをご覧ください。


要素シミュレーションは可能か?(土質試験にあるような応力ひずみ曲線の結果をみてパラメーターを検討できるか)

製品の中に、要素試験シミュレーションプログラムが添付されておりますのでご覧ください。


ALID相当の液状化時の変形解析および体積圧縮による沈下量の算出方法について教えてほしい。

たとえば、


Stage1 : 液状化前

Stage2 : 液状化時

Satge3 : 体積圧縮時


とします。
変形による沈下量は、Stage2-Stage1で、すなわち、Stage2と1の相対変位で得られます。
同様に、体積圧縮による沈下量は、Stage3-Stage2で、すなわち、Stage3と2の相対変位で得られます。
また、合計値は、Stage3-Stage1で、すなわち、Stage3と1の相対変位で得られます。

2.使い方

ダイレタンシー角の入力方法について、教えてほしい。

ダイレタンシー角の入力方法としては、変形解析のときは内部摩擦角と同じとし、安定解析のときはゼロとする方法が推奨されています。

3.要素・構成則

「地盤と構造物の接触面の指定(ジョイント要素)」は可能か?

可能です。弾性ジョイント要素、MCジョイント要素を用意しています。ただし、いわゆる剥離現象を再現できるものではありません。


ジョイント要素を複数設定したいが、可能か?

ジョイント要素は地盤と地盤(ソリッド要素)との間に設けます。
設定する場所と隣合うソリッド要素を規定するため一箇所ごと(一直線上の線分の固まり)に設定します。

4.解析理論

「斜面安定解析」とはどのような解析か?通常、FEM計算で斜面安定解析を行わないと思うが、どのような使い方をするか教えて欲しい。

せん断強度低減法の機能を用いると、各要素の最大ひずみ増分が求まります。これをコンタ図で描くと、すべり面の発生状況をみることができます。
同時に全体安全率も求めることができます。つまり、最小安全率のすべり面を自動検索してくれるというイメージです。


「水圧の変動が地盤に及ぼす影響の検討」とは、実際に、可能なのか。どのような使い方をするか教えてほしい。

GeoFEAS2Dは、全応力解析(地盤の透水現象を考慮しない解析)を行うプログラムですが、水位線を与えてプログラム内部で水圧を節点荷重として設定することにより、水圧の上昇による地盤の強度低下を考慮した解析(全体安全率など計算)することができます。
水圧が上昇するとなぜ地盤強度が低下するかについては、水平の地下水面を持つ地盤を考えてください。地下水面が上昇すれば、浮力が大きくなり、(有効)応力が小さくなります。従って、地盤の強度が低下します。


「応答震度法」とは何をイメージしているのか教えてほしい。

静的解析手法で、動的解析に近似の結果を得ようとする解析法と考えられます。
具体的には、 水平方向加速度(鉛直方向に一様でない水平加速度も対応できる)を地盤にかけて、地盤には水平方向の慣性力を作用します。そして、地中構造物などに地震の影響を検討することができます。


軸対称解析を行う場合の適用モデル並びにその有効性、優位性についてほしい。
  1. LNG地下タンクのために、円形掘削による地盤の変形解析
  2. タンク基礎の沈下
  3. 三軸試験結果のシミュレーション

等。
つまり、地盤や構造物は軸対称であり、荷重も軸対称である場合は、軸対称解析を行うことが必要です。軸対称解析を行うと、入力は2次元断面ですが、くるりと一周した積分解析となりますので、3次元的な影響を考慮できることになります。
同じ2次元断面を入力した場合、平面ひずみ解析は、奥行き方向に半無限に同じ断面があることになるので、奥行きの影響は考慮されませんが、軸対称は全周にくるりと同じ断面があることになるので、奥行きの影響を考慮したことになり、結果的に、3次元的な解析になるとご理解下さい。

5.モデル化

メッシュ分割の際、メッシュの大きさをどのくらいに設定したらよいか。

何メートルメッシュでなければならないというような規定はありません。そのため、これぐらいの大きさでメッシュ分割しなさいという助言も致しかねる状況です。
メッシュ分割を非常に細かくすれば、FEMの計算結果は厳密解に近づくと言われていますが、その確認は簡単ではないということのようです(はじめて学ぶ有限要素法:地盤工学会より)。
群馬大学の蔡先生のセミナー資料によると、要素数を3倍にしても、安全率のオーダーとしては、小数第三位に違いがあるだけのようです。よって、あまり、細かく分割する必要はないのではないかと思われます。
メッシュ分割において、中間節点の指定を有(2次要素)にすることも計算精度を向上させる手法だと思います。メッシュ分割の定義タブの右側最下段のボタンで設定してみてください。


弾完全塑性の物性値のサンプルはないか?

弾完全塑性の物性値としては、強度特性とダイレタンシー角が主なパラメータとなります。
強度特性については、「山岳トンネルにおける 模型実験と数値解析の実務」トンネルライブラリー第16号 土木学会などを参照すると、さまざまな機関における一般値が掲載されています。三軸試験など室内試験結果があれば、そのC,φを用い て結構です。
ダイレタンシー角についてはゼロとする場合や内部摩擦角と同じにする場合もあります。三軸試験結果を参考にすることも考えられます。「弾塑性有限要素法がわかる」、地盤工学会および「地盤の変形解析: 基礎理論から応用まで (39)」、地盤 工学会, 2002.7(地盤工学・基礎理論シリーズ)などが参考となります。
サンプルデータとしては、GeoFEAS2Dに添付されているデータ(slope, embankmentなど)をご参考にしてください。


ソリッドのプロパティの設定での構成則や方式の使い分けを教えてほしい。

以下のようにお考え下さい。


  • 積層弾性モデル

    直交異方性を表すために用います。積層ゴムのように縦方向は剛で水平方向には柔な構造を対象としています。地盤においても堆積過程や地中応力状態において異方性が大なり小なりがあると言われています。

  • 非線形弾性モデル

    Duncan方式:応力ひずみ関係を双曲線で表します。ひずみのレベルや拘束圧(対象とする地層の深さ)によって変形係数が変わることをモデル化します。Duncan方式1と2の違いはポアソン比を定数(方式1)とするか、変化する(方式2)かの違いにあります。 (Ver.3)

  • 非線形弾性モデル

    破壊接近度法:主にトンネルの掘削にともなう地盤の緩みを解析するときに用いられます。応力状態が破壊基準に近づくに従って変形係数が減少(地盤が緩んで変形しやすくなる状態)を表現します。

  • 非線形モデルROモデル

    せん断弾性係数とせん断ひずみを双曲線でモデル化して地盤のせん断変形(地震時の変形など)に対してひずみ依存性を表現するときに用います。

  • 非線形モデルHDモデル

    ROモデルと同様にせん断変形に対してひずみ依存性を考慮するときに用います。ROモデルとは関数の形が異なります。

  • 非線形モデル UWclayモデル

    せん断応力とせん断ひずみの骨格曲線を双曲線で表しますが、強度をパラメータと取り入れていることで変形と強度の関係を簡易に表すことができます。斜面の残留変形解析に用いた事例があります。

  • 弾完全塑性モデル Mohr-Coulomb方式(MC)

    破壊基準(Mohr-Coulomb)を規定し、応力状態を表す応力円(Mohr円)との関係を判別して破壊基準に達していなければ弾性領域、破壊基準に達すれば塑性領域に分けて計算します。塑性領域に達した場合は大きな変形が生じます。

  • 弾完全塑性モデル DruckerPrager方式(DP)

    破壊基準の規定のしかたがMCと異なりますが、2次元(平面ひずみ)の場合は違いはありません。

  • 弾完全塑性モデル MC-DP

    破壊基準としてMC,塑性ポテンシャルにはDPにより規定します。破壊に達した状態で、せん断にともなう体積変化であるダイレタンシーが収縮するのか(負のダイレタンシー)膨張する(正のダイレタンシー)のか地盤によって規定したいときに用います。

  • 弾塑性モデル 粘土のPastor-Zienkiewiczモデル

    弾塑性モデルの一般化したモデルで、パラメータによってひずみ軟化やひずみ硬化、または硬化係数(破壊に達したあとの変形係数)などを細かく規定できるモデルです。多くのパラメータを規定する必要があります。

  • No-tension材料

    線形モデルあるいは積層線形モデルと基本は同じですが、引っ張り応力に対して抵抗しない材料を表現するモデルです。


覆工と吹付けの間にジョイント要素を設定しても問題ないか?

実現象を再現しようとして細かく設定し過ぎると意図しない挙動を示すモデル化になる場合もありますので、ジョイント要素を用いる場合は注意が必要です。


薬液注入工がある場合、変形係数を原地盤より大きくすることは可能か?

薬液注入する場合は、最初のステージ1では土、次のステージ2で薬液注入後の剛性を入れ直して、プロパテイ設定をすることができます。薬液注入後の剛性で、その後の変形解析をします。ただし、ステージ2でステージ1と比べ荷重の変化がなければ、変形等は発生しません。


トンネルの解析後、沈下防止のため地盤改良を実施したい。どの時点でのステージを用いたらよいか。

沈下防止のために地盤改良ということであれば、沈下の原因(解放応力もしくは荷重がかかる)のあるステージと同じステージでプロパティ設定を変更します。すなわち、トンネル掘削に伴い沈下が生じる場合は、同じステージにおいてプロパティ設定を変更すれば、そのステージのプロパテイを基に掘削時の変形を解析します。


風化に伴う物性値の変更は可能か?

別のデータをプレ部から作成して別の物性を与えた場合に、材料の変化(風化)を考慮して比較できます。


推進工法で破壊接近度法を用いて検討したい。緩み係数kの妥当値について教えてほしい。

破壊接近度は本来、岩石を対象として提唱された理論であり、パラメータについては岩石試験などの試験結果から決めます。お問い合わせ内容では、土かぶり厚が4m程度で砂質土とのことなので、一般に提唱されている最も低い(非線形の強い材料)をもとにパラメータを決めればよいでしょう。


地中部に存在する埋設配管上を重機(クレーン、トラック等)が走行する場合に埋設配管に作用する応力(地中応力)の算定は可能か?

解析可能と思われます。本製品は、全応力静的FEM解析ソフトになります。
埋設配管に作用する荷重(地表面上の重機荷重)は、たとえば、分布荷重として与条件として、ご自身でご用意して頂く必要がございます。地盤をソリッド要素、埋設管をはり要素でモデル化して頂ければ、埋設配管の断面力、変位などを直接得ることができます。


橋台と地盤との間にジョイント要素を用いたい。使い方を教えて欲しい。

ジョイント要素のバネは周辺地盤よりも大きな剛性を設定して、荷重レベルが小さい段階では2重節点を維持し、ある設定強度(モールクーロン方式ではC,φ)に達すると不連続を再現します。本来、岩盤の亀裂などを再現するために作られたので、通常の土を対象にする場合は不用意に用いないほうが安定した解が求まります。むしろ橋台と地盤との間にダミーの境界面を意味する薄い層を設けたほうがよい場合もございます。


断層はどのようにモデル化するのか。

ジョイント要素になります。

6.連動

土留との連動内容について、教えてほしい。

土留め工の設計・3DCAD」にて「有限要素法(FEM)」 による地盤のみモデル化し、別途弾塑性法により計算した、あるいは掘削時に計測した壁体変位を入力し、地盤変形を計算する方法について「弾塑性地盤解析(GeoFEAS2D)」用の入力データの作成に対応しております。


 >> サポートページ 弾塑性地盤解析(GeoFEAS) 2D Q&A集

LOADING
