- 설계 대상 교량
콘크리트 도로교
1) PC교(포스트텐셔닝이 대상)
2) PRC교
3) RC교
PC교, PRC교에서는 내측 케이블, 외측 케이블이 가능. 또한 상부공뿐만 아니라, 라멘 구조등의 RC교각에 대해서도 사용할
수 있습니다(단 내진 설계를 제외).
경사π교의 모델화를 간단하게 할수 있는 위저드를 장비.
- 거더 단면 형상
상자형, 원홀Horo형, T형등이며 이러한 단면을 치수로 입력하거나 사다리꼴과 원형의 조합데이터(블록 데이터라고 함)로도 입력할
수 있습니다. 또한 헌치형상으로써 원을 고려할 수 있습니다. T형 단면에서는 상판후타입부의 단면 제량을 고려할 수 있으며, 격자
결과에서 얻어진 비틀림모멘트를 고려한 설계가 가능하고 외측 케이블의 배치에도 대응하고 있습니다.
- 설계 하중 종류
[설계시 활하중]
[L하중]또는 [T하중], [선하중]에서 선택. B활하중인가의 A활하중인가의 구별은 활하중 데이터로써 정의하는 [재하길이]에 의해서
합니다.
[피로시 활하중]
[L하중]또는 [T하중], [TT_43], [L(p1만)]에서 선택.
[차도부•보도부]
[있음], [없음]의 지정. 보도교의 경우는 지진시 관성력에 군집 100kgf/m２모든 하중의 연직, 수평하중이 부가됩니다.
[지점강제변위]
[고려한다], [고려하지 않는다]의 지정이 가능합니다.
- 설계•검토 항목
[단 면]
콘크리트 총단면의 단면 제량
[해 석]
FRAME(면내, IL)계산에 의한 단면력, 변위, 지점반력
[횡거더•횡방향의 설계] - 횡방향의 설계에 더불어 횡거더의 설계, 캔틸레버부의 설계도 대응.
[횡방향 해석] - 상판을 PC강봉등으로 옆묶기 할 때의 상판 설계, 횡거더 설계, 혹은 상자형의 복판,
하상판의 철근량 산정. 횡방향의 설계용 데이터 입력에
•골조 구조 모델,
•주거더 단면 데이터(수치 입력 타입을 제외)의 데이터 연동 가능.
[강 제]
- 순단면, PC환산 단면의 단면 제량
- PC강재 응력도(도입직후, 유효시, 최대시)
- PRC부재의 철근 구속력
- PC강재의 늘어난 양
- 프레스트레스, 프레스트레스 2차력과 합성응력도
- 인장보강철근량
- 프레스트레스 도입도
- PRC부재의 휨균열폭
※1스텝으로 복수의 강재GROUP의 입력에 대응
[검 토]
- 파괴 저항 휨모멘트와 파괴 안전도
- 평균 전단응력도와 사인장 철근량, 축방향 철근량
- PC, PRC부재의 사인장응력도
- PRC부재의 변동응력도와 피로강도
- RC부재의 휨응력도
- 교각의 M-φ곡선
- 교각 부재의 활하중 Nmax시, Nmin시의 검토
[부속 설계]
- 진도법, 보내법 타입 I • II에 의한 고유값 산출, 횡방향 해석
- 횡거더, 콘크리트치기 상판에 의한 단면력의 계산
[수 량]
- 다주판보, 원홀Horo형의 격자 해석에 대응
- 범용프레임 해석에 있어서 WT빔의 편측 단면 해석에 대응
- 엑스트라 프레스트레스교 대응, 외측 케이블의 취급 옵션 추가
- 격자 모델 제너레이터교면, 설하중 강도 입력에 대응
- 바이프레공법에 대응
•PC강봉을 압축함으로써 프레스트레스를 도입하는 공법을 서포트
정착단의 절흠을 고려한 단면 제량을 계산
|
▼압축 강봉의 마찰 로스와 설정 로스
 |
|
▼압축 강봉의 유효 강재 응력도
 |
- NEXCO(구 도로공단)설계 요령에 준거:
콘크리트 허용인장응력도, 종국휨모멘트 산출시의 외측 케이블의 증가 응력도의 자동 설정 기능
|
▼콘크리트 표준시방서 [구조 성능 검토편]
대응 옵션
 |
|
|
|
▼dp1산출 위치
 |
|
▼캡케이블/연속케이블의 선택
 |
- 단면력의 FRAME계산 및 [임의형 격자거더의 계산](당사 별매)의 결과 가져오기에 대응
- 설계 단계의 각 검토 항목에 대해서 설계자의 판단으로 필요한 처리만을 실행할 수 있습니다. 게다가 모든 입력값이 결정된 후는 전
계산 기능을 연속해서 실행하는 설정 처리가 가능합니다.
- 프린터등으로의 출력은 전 계산 항목에 대해서 정리하여 출력 조작을 할 수 있으며, 검토 항목에 따라서는 착안된 검토점에 한정해서
출력을 할 수 있습니다. 결과 출력등은 Word파일 출력, HTML출력, 텍스트 출력에 대응하고 있습니다.
- 전자납품에 대응(서표 작성, 금지 문자열 체크, 확장자 3문자)

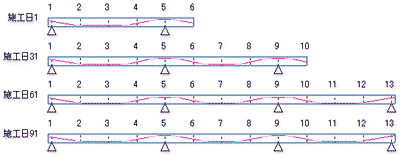

- 분할시공판의 기능
(1)개요
시공방법을 고려해서 구조계가 순차 변화 해갈 때의 크리프력의 계산(크리프 해석)을 서포트하고 있습니다.
상정한 시공방법은 1경간마다 Staging시공, (프리캐스트 부재의)돌출가설등이며, 구조계의 변화로써는 가설부재수의 증가, 지점
조건의 변화, 부재 결합 조건의 변화, 가설재•가설 지점의 유무, 내측 케이블•외측 케이블의 긴장을 고려할 수 있습니다.
(2)콘크리트 물성값
크리프계수, 건조수축, 탄성계수등은 도로교시방서, CEB-FIP Model code90의 어느쪽인가에 준거되며 또한 수치 직접
입력도 서포트하고 있습니다. (토목학회 콘크리트 표준시방서 준거 예정)
(3)크리프 해석
크리프 해석에 의한 단면력의 산출뿐만 아니라 변위량도 올바르게 계산하고 올리다 넘치는 양의 계획이나 가설중의 시공관리에도 사용할
수 있습니다. 착안 스텝에서의 탄성 변형, 과거의 모든 스텝의 탄성 변형에 기인하는 그 스텝으로의 크리프 변형의 계산합니다.
- UC-BRIDGE → UC-win/FRAME(3D)데이터 활용
등록 단면, FRAME데이터의 이용이 가능. 번거로운 동적 해석 데이터 작성에 도움이 됩니다.
- 참고 문헌
- 일본고속도로 주식회사, 설계요령 제2집 교량건설편:2006년 4월
- 일본도로공단 설계요령 제2집 -교량•옹벽•컬버트-:1998년 7월, 1990년 7월
- (사)일본도로협회, 도로교시방서•동해설I 공통편:2002년 3월, 동해설Ⅲ 콘크리트교편:2002년 3월
- (사)토목학회, 콘크리트 표준시방서 설계편:1996년 3월, (사)일본도로협회, 콘크리트도로교 설계편람:1994년 2월
- 기보당출판, PRC교의 설계:1993년 6월, (사)토목학회, 콘크리트 라이브러리 -44호
- (사)PC건설업협회, JIS교거더에 의한 PC도로교 설계•제조편람:1995년 4월, JIS교거더에 의한 경하중PC슬래브교 설계•제조편람:1996년
3월
- 산해당, 프리스트레스 콘크리트 상부구조의 설계계산예:1992년 9월, 2002년 제정 콘크리트 표준시방서[구조 성능 검토]
- CEB-FIP Model Code 90, 콘크리트 구조물의 응력도와 변형 카와카미 마코토외 번역 기보당 출판 1995년
- 변위법에 의한 콘크리트 구조물의 크리프•건조수축해석의 기초 이론 사토외 프리스트레스 콘크리트 vol.22, No.2, Apr.1980
- 파형강판복판합성 구조연구회, 파형강판복판PC교 계획매뉴얼(안)
- 산해당, 새로운 PC교의 설계[새로운 PC교의 설계]편집위원회편 2003년 5월
- 바이프레스트레싱공법협회, 바이프레스트레싱공법 설계•시공매뉴얼 2004년 3월
|
