- 데이터입력방법로서 다음의 4가지가 가능합니다.
(1)프로그램상에서의 직접입력(선형정의에서의 모래단층기능 서포트)
(2)스크린 에디터를 이용하여 입력용 데이터파일을 작성
(3)선형계산프로그램 ROAD VIEW (CRC사)의”.LI9”파일이나”.LL2”파일(JIP사)와 연동해서 자동적으로 데이터를
작성
・프로그램상에서 직접입력시에는, 격점번호를 자유로이 넣을 수가 있습니다.
・프로그램의 규칙에 따라서 격점번호를 붙인 경우에는, 부재의 자동생성을 할 수가 있습니다.
또한, 선형정의에 의한 skeleton generate기능에 의해, 격점/부재를 자동생성시킬 수 있습니다.
상기(2)~(3)의 방법으로 데이터작성을 한 경우에도, 프로그램상에서 직접 입력데이터를 수정하는 것이 가능합니다.
■선형정의에서의 모래단층기능을 서포트
중심선형은, 클로소이드4종류, 직선3종류, 원호3종류에서 자유로이 정의할 수 있고, 횡단선도4종류의 방법에 의해, 간단하게skeleton을
모래단층합니다.
주 거더라인이나 폭원은, [확폭없음], [확폭있음(증분지정)], [확폭있음(위치지정)]에 의해, 자유로이 설정할 수 있습니다.
- ・대상격자모델로서, 절선격자, 사각격자, 바치보구조모델, 가지보모델등의 해석이 가능합니다.
원호부재의 경우에는, 횡단선을 조밀하게 설정한 절선 근사값 모델로 해석이 가능합니다.
・지점조건으로서 용수철 지점을 고려하는 것이 가능합니다. 핀결합을 가지는 구조모델이나 중앙분리대의 고려도 가능합니다.
- 활하중의 종류로서, AB활하중, L-20, L-14, 旧활하중(TT43등가L하중)이 재하가능하며, 각 하중강도는 임의의 값으로
계산시키는 것이 가능합니다. 또 지점침하의 계산이 가능합니다.
- 입력데이터의 출력 이외, 해석결과로서는, 변형, 휨, 전단력, 비틀림, 반력에 대해서, 영향선 해석결과, 재하계산결과의 명세표
및 집계표를 확인, 출력하는 것이 가능합니다. 휨, 전단력, 비틀림의 각 최대/최소시의 화면상에서 결과나 지점침하시의 결과에 대해서도
얻는 것이 가능합니다.
- 메인윈도우에 모델도가 표시되어, 확인하면서 입력을 하는 것이 가능합니다. 계산결과는 프린터출력 이외, 화면상에서 확인하여, 그대로의
이미지로 HTML파일로의 출력이 가능합니다.
･구조도나 모멘트도등을 화면에서 확인하여, HTML 나 DXF에서의 출력이 가능합니다.
- 결과확인에 있어서, OpenGL을 이용한 하중, 영향값, 집계결과의 3D확인이 가능합니다
- [강도로교의 피로설계지침] (2002.3)에 준거한 피로설계용 단면력산출 및 결과 텍스트 파일 출력에 대응했습니다.
- [연속합성2주 거더교, 거더교의 설계 예와 해설](2005년8월 일본교량건설협회)에 준거한 상판과 주 거더의 크리프차등에 기인하는
2차력의 계산이 가능합니다.

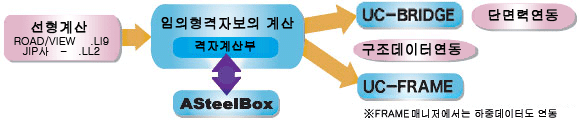

- 강교설계CAD[ASteel Box]라는 해석 툴로서 연동을 실현했습니다. ASteel Box로 입력데이터를 작성하여, 해석결과파일을
출력합니다. 자동실행도 가능합니다.
 |
