本連載は、「システム開発」をテーマとしたコーナーです。フォーラムエイトのシステム開発の実績にもとづいて、毎回さまざまなトピックを紹介していきます。第22回は、UC-win/Roadプラグインのカスタマイズを行うことでのPLATEAUユースケース適用について解説します。
| 執筆 組込システム開発チーム | |
|
VRシステムをはじめとした関連分野における展開を推進。組込システム開発、マイコンソフトウェアの受託開発、コンサルティングを中心とした事業を展開。 |
|
UC-win/Roadプラグインカスタマイズによる
PLATEAUユースケースへの取り組み
■はじめに
2020年、国土交通省が主導する3D都市モデル整備・活用・オープンデータ化プロジェクトである「PLATEAU」がスタートしました※1。都市計画法に基づく都市計画基礎調査で得られた建物データを活用し、全国的な3D都市モデルの整備・活用が行われ、オープンデータとして利用可能です。
また、PLATEAUを活用した具体的事例としてユースケースの開発が行われています。全国の都市を対象に様々なユースケースが集合することで、地域課題の解決策に資することが可能だと考えられます。今回は、弊社3DVRソフトウェア「UC-win/Road」のプラグインにより開発したユースケースについてご紹介します。
■PLATEAUユースケースの概要
PLATEAUのユースケースは、2023年2月現在75事例が掲載されています※2。都市計画・まちづくり、防災、地域活性化・観光、環境・エネルギーなど様々な分野に渡ります。
PLATEAUより提供される3D都市モデルは、表1に示すLOD（Levelof Details）の中で、LOD1以上が提供されています。そのため、景観シミュレーションなど建物のテクスチャが必要なケース、ドローンのシミュレーションなどミクロな輸送計画にも役立てることができます。また、自治体が新しくユースケースを開発する場合は、ガイドブック※3によりドリル形式でユースケースの計画を策定することができます。
LOD |
提供されるエリア |
内容 |
用途 |
LOD0 |
対象のすべてのエリア |
平面に投影したもの。 |
|
LOD1 |
対象のすべてのエリア |
直方体の組み合わせで構成されたもの。 |
高さ情報の活用 |
LOD2 |
特定のエリア |
屋根や壁などを再現したモデル |
景観シミュレーション |
LOD3 |
限定されたエリア |
LOD2をさらに詳細に表現し、開口部や立体交差などを表現できるように |
自動運転、ドローン配送 |
LOD4 |
一部の建築物 |
建物の内部までモデル化したもの |
屋内のシミュレーション |
▲表1 3D都市モデルの概要※4
■UC-win/RoadによるPLATEAUユースケース開発
UC-win/Roadでは、PLATEAUから提供される3D都市モデルをCityGML形式としてインポートして使用できます。図1の通り、建物のモデルと属性情報が表示されていることが確認できます。こちらはUC-win/Roadの標準機能で使用できます。
 |

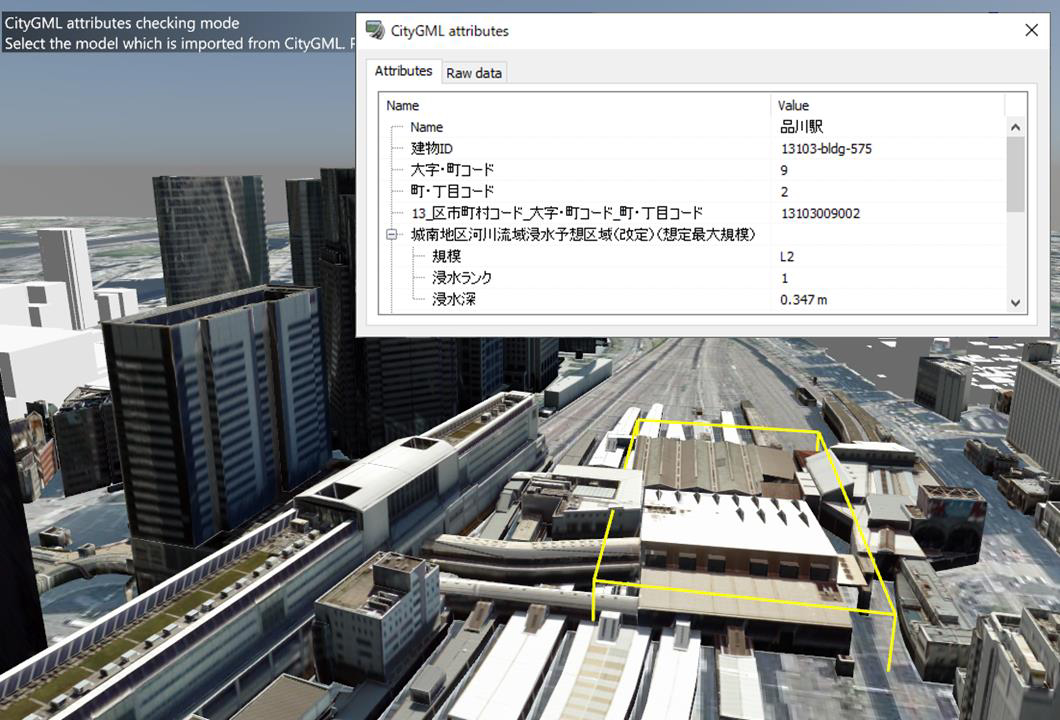

| ▲図1 UC-win/RoadでPLATEAUの3D都市モデルを読み込んだ例 |
標準機能だけでも可視化等のシミュレーション等は可能ですが、図2のように、例えば環境・エネルギー分野のユースケースを開発したい場合、UC-win/Roadのプラグインである「環境アセスプラグイン」を使用することが有効です。太陽光パネル反射一括処理や壁面日照・反射シミュレーションの機能を活用することで、ユースケースに必要な機能の開発を実現することができます。
 |

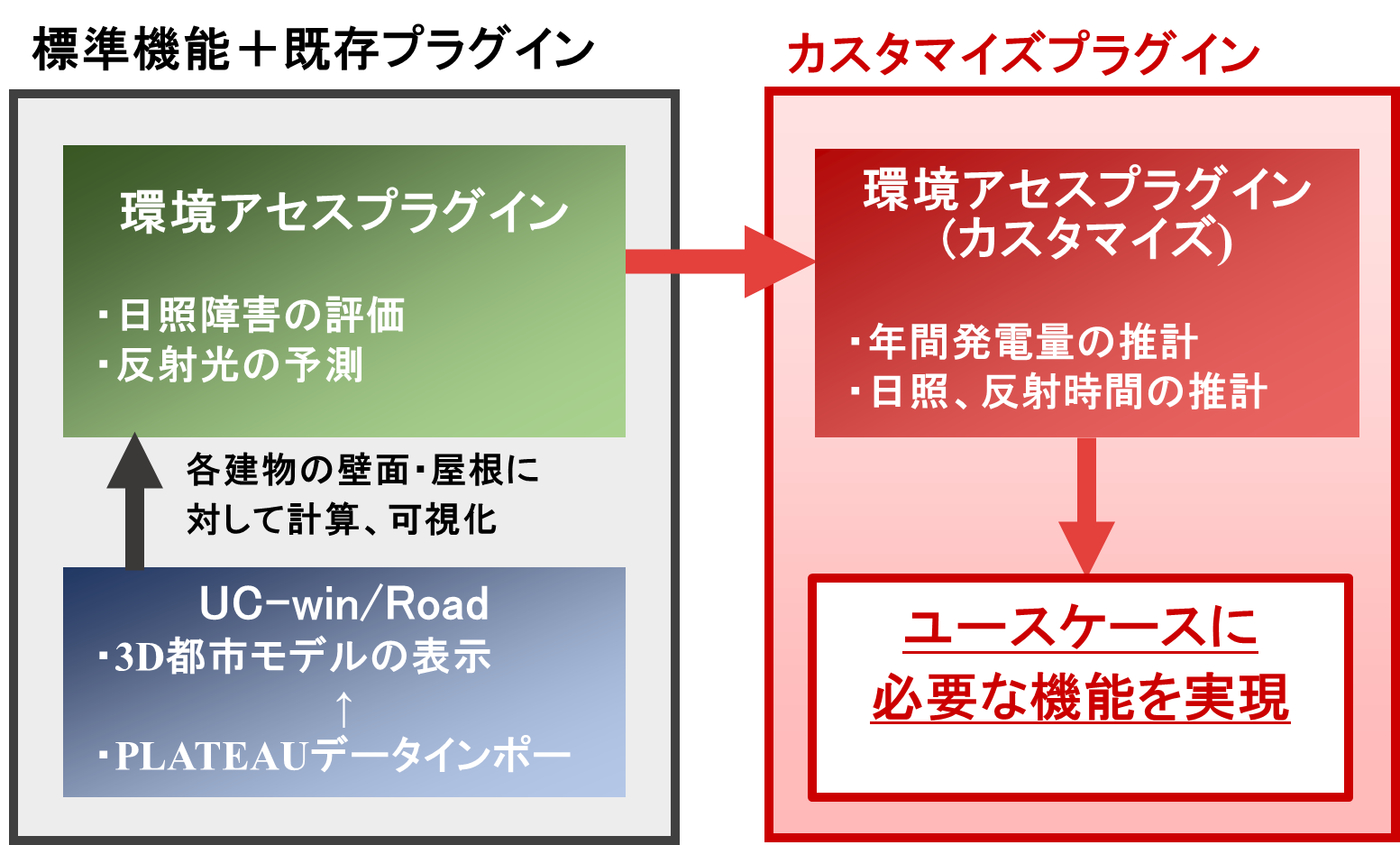

| ▲図2 環境アセスプラグインを例としたPLATEAUユースケース開発 |
表2に弊社が開発に関わったPLATEAUユースケース一覧をまとめています。太陽光に関係するユースケースが多く、環境アセスプラグインの機能を使用して開発を行ったケースがあります。例えば「ドローンによる建築物外壁検査の支援」の場合は、環境アセスプラグインの反射光の予測機能（図3）と壁面日照・反射シミュレーションを活用して、反射光の継続時間をヒートマップ表示したものです（図4～図5）。
ユースケース名 |
用途 |
内容 |
太陽光発電のポテンシャル推計及び |
環境・エネルギー |
建築物の屋根に太陽光パネルを設置し、反射光のシミュレーションを行う |
ドローンによる建築物外壁検査の支援 |
インフラ管理 |
建物外壁のタイル剥落の点検のために必要な日照条件の調査をVR上で行い、 |
地域エネルギーマネジメント |
環境・エネルギー |
建物の時刻別エネルギー需要や太陽光発電のポテンシャルといった |
ウォーカブルな空間設計のための |
都市計画・まちづくり |
道路空間再編の将来イメージとして、道路拡幅をVRで可視化し、 |
▲表2 弊社が関わったPLATEAUユースケース一覧(2023年2月時点で公表のもの)
 |

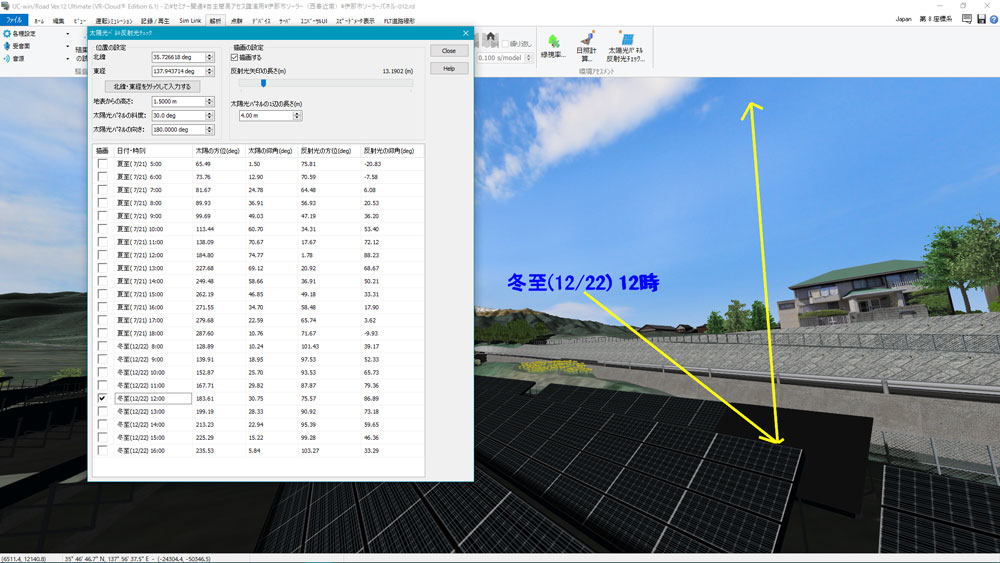

| ▲図3 環境アセスプラグインによる反射光の予測 |
 |

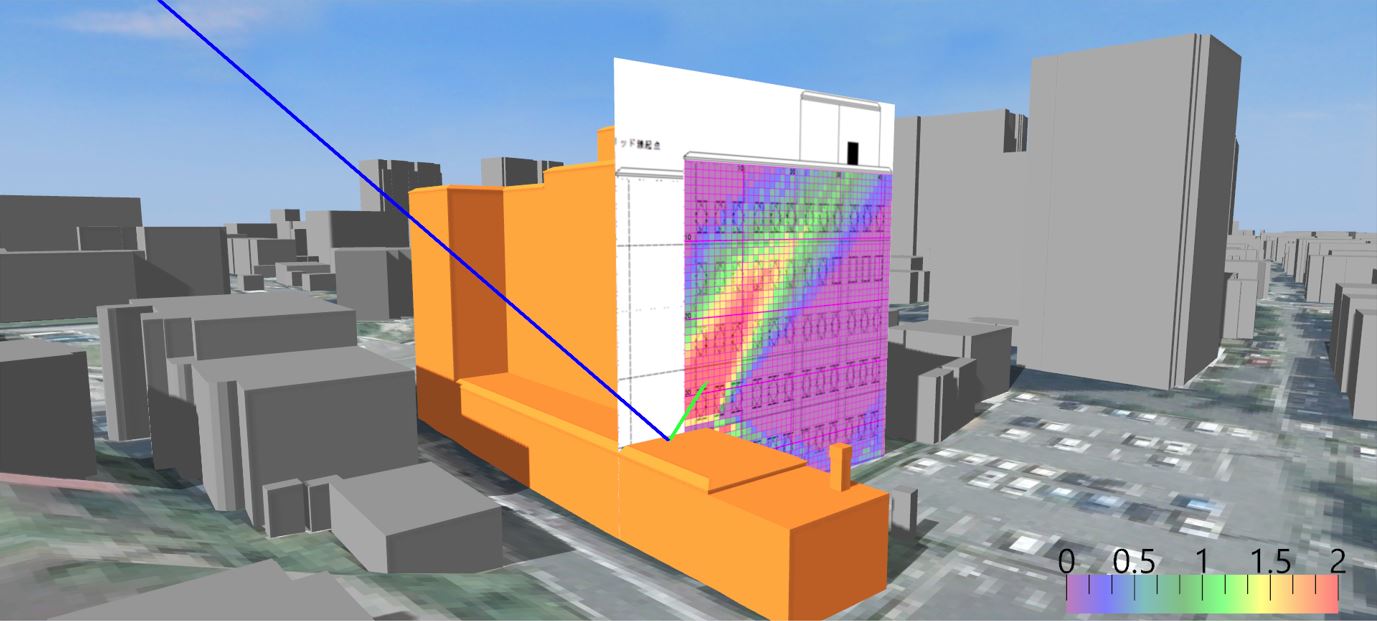

| ▲図4 「ドローンによる建築物外壁検査の支援」にて環境アセスプラグインを使用した事例(太陽光の反射継続時間をヒートマップ表示） |
 |

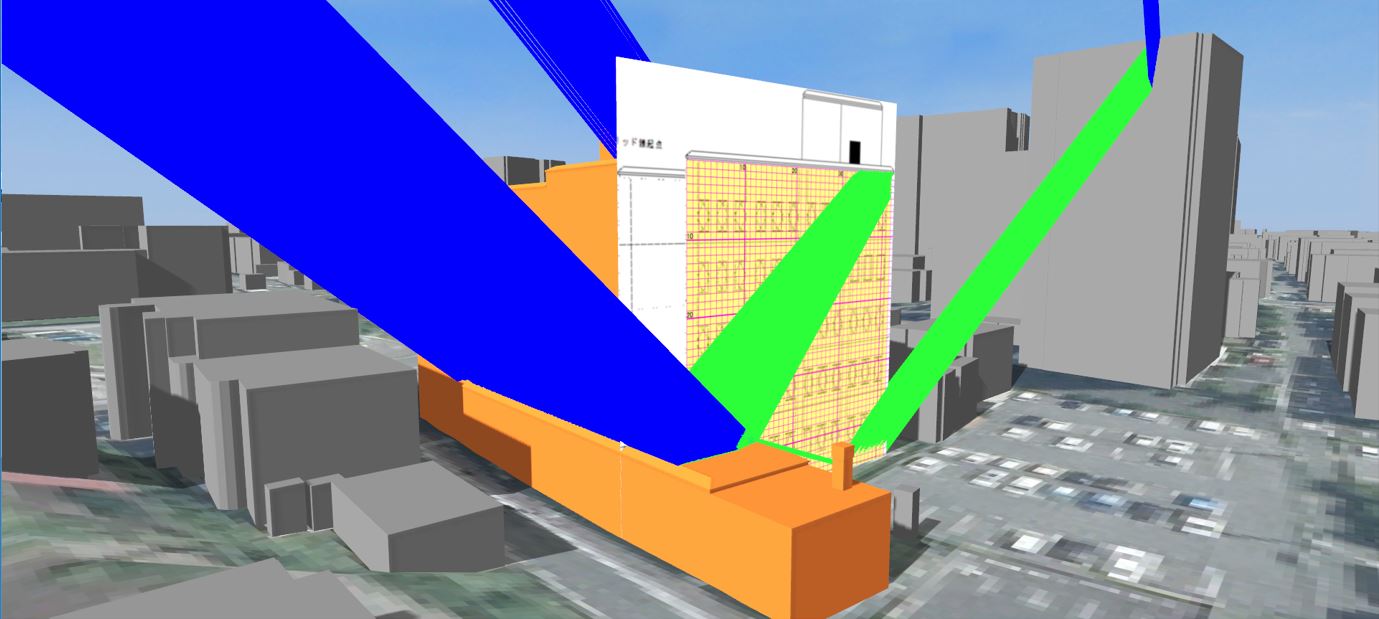

| ▲図5 「ドローンによる建築物外壁検査の支援」にて環境アセスプラグインを使用した事例(反射結果の表示(全光束)) |
■おわりに
今回は UC-win/Roadプラグインによる PLATEAUユースケースへの取り組みについてご紹介しました。環境アセスプラグインを例に取り上げましたが、防災や自動運転といった様々な分野をカバーするプラグインもリリース しており、これらの活用によって 多分野での ユースケース開発 に貢献してまいります。 今後の開発に ご期待下さい。
●注釈
※1 PLATEAUトップページhttps://www.mlit.go.jp/plateau/
※2 PLATEAUユースケース一覧https://www.mlit.go.jp/plateau/use-case/
※3 PLATEAUユースケース開発ガイドhttps://www.mlit.go.jp/plateau/file/libraries/doc/plateau_1st_step_ver01.pdf
※4 TOPIC 1｜3D都市モデルでできること[2/2] 3D都市モデルの特徴と活用法https://www.mlit.go.jp/plateau/learning/tpc01-2/
（Up&Coming '23 春の号掲載）
|
||||||||
