程序概要
 |
|
相对具备各类断面形状的钢筋混凝土·铁骨钢筋混凝土断面，进行应力度计算（弯曲、剪切）、耐力计算（弯曲、剪切）、M-φ计算（Mc,My0, Mu）的程序。此外，还可进行抵抗力矩和最小钢筋量的计算。 |
|
| ◆◆◆ 相关信息 ◆◆◆ |
◆Acrobat输出例 ・示例数据
|
|
|
UC-win/Section Ver.6（2012年道示对应版）（暂定）＜2012年 4月 4日发布＞
 |
|
＜相关信息＞
■Ver.5.99.00【Ver.6 暂定版】 ※用户信息页面可下载。
- 对应2012年2月16日日本国土交通省最新公布的道路桥示方书的条文
・钢筋材料数据库对应SD345、SD390、SD490三个种类
・对应抗震性能2、3的临界状态弯曲力矩算出
・对应抗震性能2、3的Ｍ-φ特性的自动生成
・对应通过抗震性能2、3的曲率校核
- 任意形状断面的DXF/DWG格式导入／输出对应
|
Ver.3.00.00 修订内容 （2008年 3月 14日发布）
|
|
■主要版本升级新功能
- 形钢数据库扩展

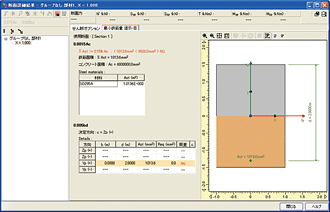

- 最小钢筋量的校核追加
- 钢筋的容许应力度追加
- 剪切有効高度算出改善、剪切补强筋的校核改善
- 二轴弯曲应力度计算的收敛改善
- 不易收敛模型的分析控制
- Windows Vista对应
|
|
程序的功能・特长
|
|
断面形
模式 |
应力度 |
抵抗
力矩 |
同
N-M图 |
終局
力矩 |
同
N-M图 |
最小
钢筋量 |
屈服
力矩 |
同
N-M图 |
剪切耐力
(道示IV,V) |
剪切相关
（道示III） |
| 矩形 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 圆形 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 椭圆纵 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 椭圆横 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| I 横梁 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| T 横梁 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 双T |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 箱型横梁 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 圆孔中空 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 块 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 任意二轴 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 椭圆二轴 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 矩形二轴 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
| 任意断面 |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
|
[计算功能]
- 不论对何种断面形状均可进行二轴弯曲的计算（UC-1/RC断面计算中，会根据形状有所限制）。此外，扭力常数也可自动算出。
- 钢筋的信息（位置、断面积）按每1根考虑，进行配筋的忠实计算。
（UC-1/RC断面计算中，钢筋被视为带状分布进行计算）
- 依据「道路公团设计要领第二集」可进行碳素纤维布卷立桥墩的最终力矩计算
- 断面仅为钢板的情况也进行应力度计算。
但是，考虑了板厚超过40mm情况的容许应力度和局部座屈·细长比等，容许应力度不会自动算出。
- 对应临界状态设计计算。
- 根据曲率（φ）对应校核功能。对应斜拉应力度σI计算和校核。
- 对应钢断面的Ｍ-φ特性算出（有充填的情况，算出屈服和容许／无填充的情况算出压缩屈服、拉伸屈服和容许）
[输入功能]
- 同一材料可进行多次定义。例如，对于1个断面可以定义混凝土数种类、钢筋数种类、PC钢材数种类、钢板数种类、碳素纤维数种类。（UC-1/RC断面计算中，可以定义混凝土、钢筋、钢板、碳素纤维各1种，PC钢材可定义2种）
- 对于1个断面可以定义多个荷载工况（包含组合工况的情况）。
（UC-1/RC断面计算中1个断面仅可以定义1个荷载工况）
- 对于1个面可以指定道路指示方书各偏等的规范基准。
（UC-1/RC断面计算中按计算项目个別指定）
- 运用与UC-win/FRAME(3D)同样的模板可简单进行任意形断面的制作。
[输出功能]
- NM图（轴力和弯曲的相互作用图）可通过三维立体图和二维图表显示。
- 从输入数据对一轴弯曲或二轴弯曲自动进行判断，显示容许应力度。
- 混凝土的容许压缩应力度从发生的应力分布，自动对自动力是容许弯曲压缩应力度还是容许压缩应力度进行判断表示容许值。
- 内型框、外型框的面积计算、床面积计算。
【Ｍ-φ特性】 （Ver.1.07新功能）
- Ｍ-φ特性中追加新类型
（双折线对称型-普通·Takeda／双折线非对称型-Takeda／三折线对称型-原点指向型·原点最大点指向型·弹性型·普通·Takeda／三折线非对称型-原点指向型·原点最大点指向型·弹性型·Takeda／四折线对称型-Takeda型（依据平成11年铁道抗震基准）／四折线非对称型-Takeda型、依据平成11年铁道抗震基准））
- Ｍ-φ特性中追加My0=Mu选项
|
|
●UC-win/FRAME(3D) → UC-win/Section 数据应用
登录断面、可利用FRAME的数据。帮助制作繁琐的动力分析数据。
 |
|
