 1.应用范围

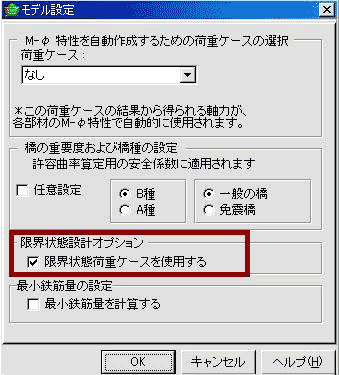

Q1-1. 临界状态设计法的抗震设计和校核可以吗?
A1-1. 根据以下基准的临界状态设计法可进行校核。
  1. 平成8年制定的混凝土标准示方书[设计篇]
  2. 2002年制定的混凝土标准示方书[结构性能校核]
  3. 铁道结构物等设计标准、附解说 混凝土结构物(平成11年10月)


Q1-2. 钢断面的断面计算可以吗?
A1-2. 关于钢断面,仅可进行弯曲应力度计算。


Q1-3. 桥墩柱断面中,断面形状是八角形从柱顶端到根部断面形状发生变化的情况,可进行断面计算吗?
A1-3. 因为对应任意形状,所以八角形也可以计算。
柱轴方向中断面发生变化的情况,像楼梯状一样需要分别制作分割的断面形状。


Page Top Page Top
 2.功能

Q2-1. 可以进行圆管等中空断面的计算吗?
A2-1. 可以。


Q2-2. 作为换算断面的断面二次力矩可以求解吗?
A2-2. 可以。

Q2-3. 对于补强后的断面,可以有别于补强前设定别的应力变形曲线吗?
A2-3. 相对1个断面可以定义的应力变形曲线(「应力度、耐力等校核用参数的设定」页面的)是构成断面要素(=称为1个图形、断面要素)的1个种类。
断面要素为复数的情况,例如,有混凝土部分和钢部分2种,各自具有1个应力变形曲线。
该数据中没有所谓补强前和补强后的区別。1个分钟可以使用的断面只有1个种类。
由此,分配到部材的断面准备补强前用和补强后用2个,分配到部材的断面根据分析目的可进行切换。
或者,可以制作仅对断面替换的2个模型。

Q2-4. 根据临界状态设计法校核,算出终局力矩Mu时,考虑了部材的安全系数(结构物系数、材料系数)吗?
A2-4. 求Mud时考虑了部材系数和材料系数。

Q2-5. 『二轴弯曲』是指X方向和Y方向同时发生弯曲吗。
A2-5. UC-win/Section的二轴弯曲是指,断面力Mzp和Myp两边都持有有意值的情况。
此外,Mz横梁和像Myp一样的一轴弯曲的断面力,断面本身是非对称断面(形状、配筋)的情况需要二轴弯曲的计算。

Page Top Page Top
 3.输出
Q3-1. 报告输出的设定可以记忆吗?
A3-1. 可以。
  1. 按下进行报告设定「应用」按钮,变成可以选择「报告选择保存」按钮的状态。
  2. 按下「报告选择保存」按钮,该文件中直到下一次按下「应用」按钮,报告选择被记忆和保存。

Q3-2. 计算结果(应力度)的小数点以下位数可以变更吗?
A3-2. 可以。

>> 支持页面 UC-win/Section Q&A集
