プログラム概要

完全な制御環境下で多様な走行環境を生成し、反復再現ができます。近年、ドライブシミュレータは、車輌システム開発やITS交通システム研究、ドライバ、車、道路、交通との相互作用研究などに数多く適用されています。

プログラムの機能と特長

UC-win/Roadドライブ・シミュレータの特長

  • UC-win/Roadによる自由な3次元走行環境の作成
  • 標準プラグインをパッケージ・ソフトで提供
  • 標準VRデータは無償、シナリオカスタマイズ対応
  • ビジュアルオプションツールズによる多様な環境を再現
  • 車輌本体は、量産OEMによる低価格を実現
  • カスタマイズによる高度なシミュレーションニーズをカバー

パッケージシステム

UC-win/Roadとドライブシミュレータがセットになった標準システムです。
ナビ型モニター、運動プラットホームなどのオプション追加が可能です。

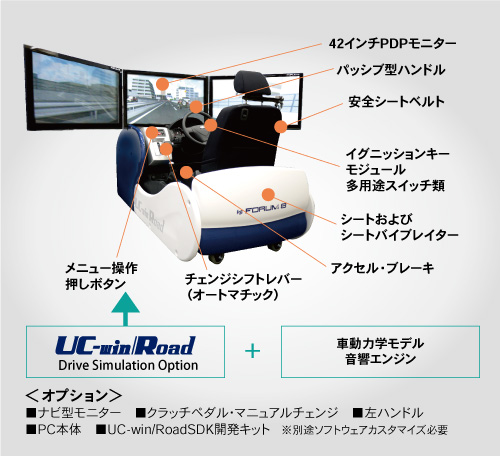

ドライブ・シミュレータ・システム構成      ▶システム価格表

UC-win/Road簡易シミュレータ      ▶システム価格表
ECOドライブ プラグイン・オプションの利用が可能です。UC-win/Roadの走行ログを基にして、自動車運転による燃料消費量の計算、二酸化炭素排出量の計算、および、グラフ作成機能を支援します。

基本構成:17”LCD monitor 3台/パソコン本体1台(3画面出力対応)/ゲーム用ステアリングコントローラ/ゲーム用シート

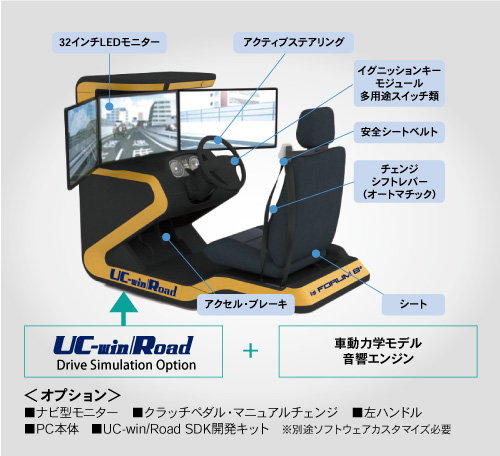

コンパクト・ドライブ・シミュレータ・システム構成      ▶システム価格表

BlueTiger Flightシミュレータ、Racingシミュレータ      ▶システム価格表

UC-win/Roadと連携し、高品質な3次元VR空間内で没入型の運転シミュレーションが行えるAPEX GTC 3DOFモーションシミュレータ。

ドライブ・シミュレータの活用

ドライブ・シミュレータの活用
  • 研究開発→ 大学、研究開発機関・団体、協会
  • 道路設計→ 道路会社、建設コンサルタント、建設会社
  • 展示広報→ 展示広報館、イベント用システム、道路施設
  • 交通安全→ 警察、教習所、各種協会団体、損保会社
VRデータサービス・シナリオサービスの提供
現実環境、仮想環境の作成、アミューズメント、ゲームなどの各種シミュレーションに適用できるVRデータ、シナリオを提供
UC-win/Roadカスタマイズ・SDK
広範囲なニーズをカバーするカスタマイズ
ユーザの自由な活用とシステムの再配布を支援するSDK(開発キット)  >> UC-win/Road SDK
大規模、高精度な3D空間を提供
鉄道シミュレーションへ/高精度ヘッドライト/環境光源に対応
名城大学 理工学部 情報工学科 「運転能力判定システム」

ドライブ・シミュレータの機能

■標準対応
ドライブ・オプション標準実装機能
入力/出力 データ
Simulator

UC-win/Road
アクセルペダル
ブレーキペダル
ハンドル
ハンドブレーキ
KEY_ACC
KEY_ON
割り当てボタン5個
ブレーキライト点灯
ベルト
変速装置(自動)
パネルライト
ハイ/ロービーム
ウインカー
UC-win/Road

Simulator
エンジン速度(RPM)
車両速度
■カスタマイズ
ユーザリクエストによる開発(別途見積)
入力/出力 データ
Simulator

UC-win/Road
クラクション
クラッチ
変速装置(手動)
O/D_OFFボタン
Simulatorで未対応
ワイパー
UC-win/Road

Simulator
エンジン温度
燃料
エンジン警告灯
エアバッグ 警告灯
油圧警告灯
電池警告灯
燃料警告灯
後部ドア警告灯
ドア警告灯

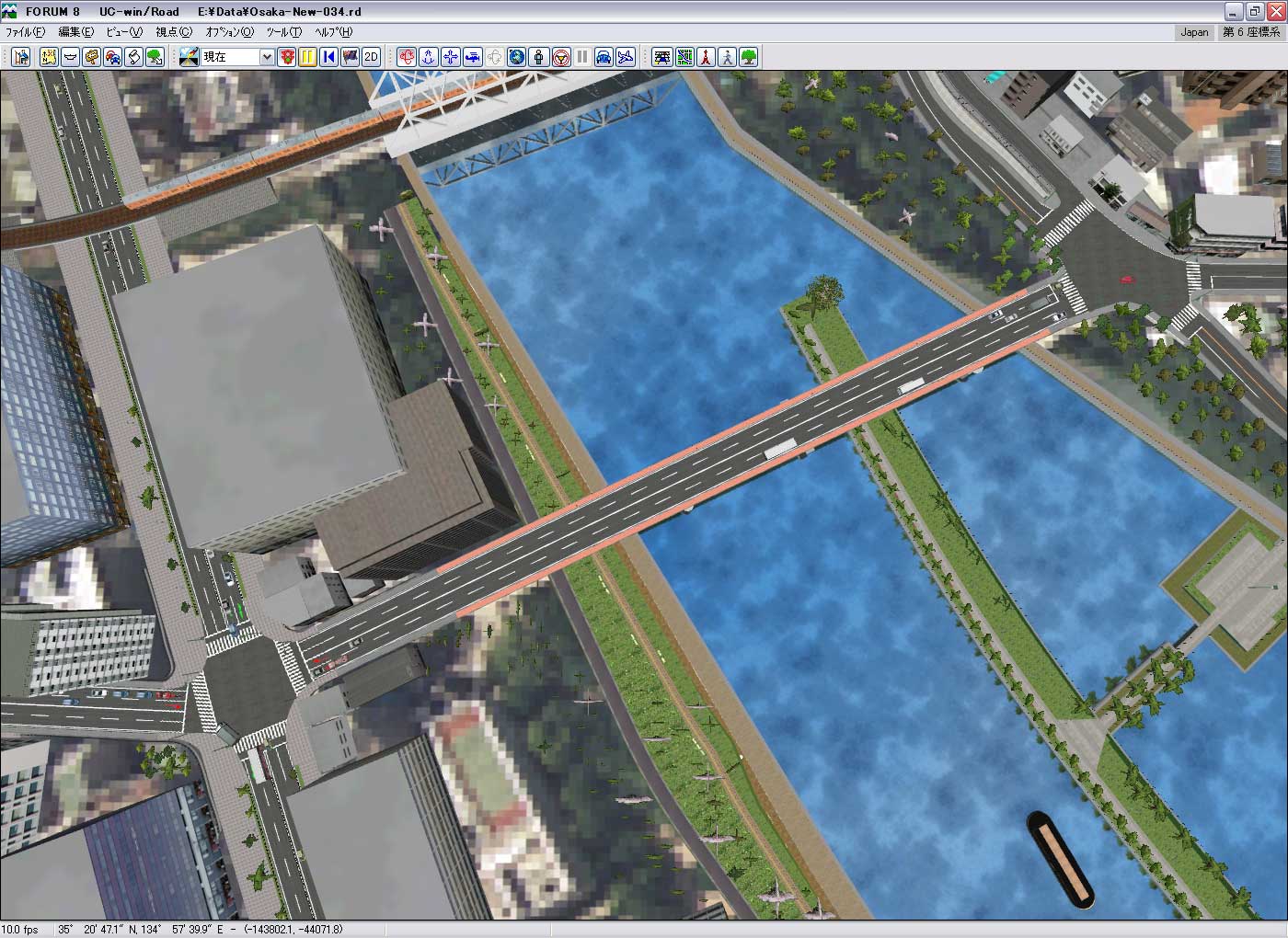

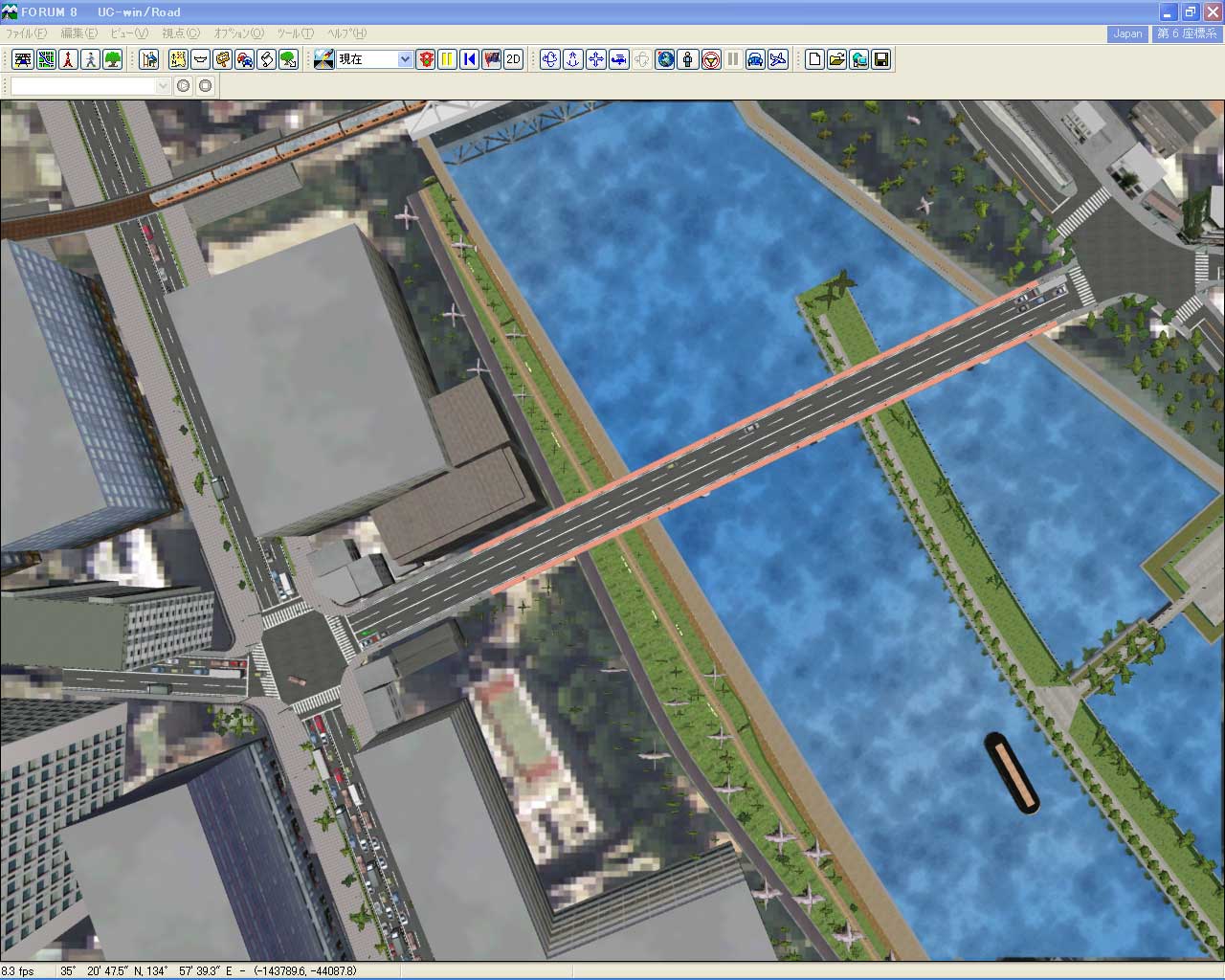

表示パフォーマンスについて

シミュレーション酔いを防ぐためにフレームレートを確保
3ch、42'モニターでのFPS(1秒当たり表示フレーム数)計測結果
  1. 直線道路+交通流  フレームレート 124.5 FPS
  2. 交差点+外部景観+交通流  フレームレート 125.7 FPS

  3. 交差点+外部景観+交通流 その2  フレームレート 110.4 FPS

  4. 交差点+外部景観(精度高)+交通流 ビデオボード設定=3画面垂直同期  フレームレート 60.3 FPS
    ※ 画面のリフレッシュレートが最大となる

UC-win/Roadプラグイン(UC-win/Road Driving Sim標準)

UC-win/Road

UC-win/Roadは、3次元のバーチャル・リアリティー(VR=仮想現実)を簡単なPC操作で作成、利用できるリアルタイムVRソフトウェアです。動きのある3次元空間をリアルタイムで操作でき、道路計画、設計はもとより、各種公共事業や民間開発全般において、合意形成における関係者の共通言語として活用できるソフトウェアです。
インターナショナル版 日本/英語/中国語/韓国語対応

ドライブシミュレータ プラグイン

UC-win/Road本体とOEM提供を受けた実車型ドライブシミュレータを組み合わせ、本格的なドライブシミュレーションに対応。従来のドライブシミュレータと比較し、大幅なコストパフォーマンスの向上が図られています。また、シミュレーションデータをユーザが自由に作成できる点が最も大きな特長となっています。

ECOドライブプラグイン

ECOドライブプラグインはUC-win/Roadの走行ログを基にして、自動車運転による燃料消費量の計算、二酸化炭素排出量の計算、および、グラフ作成機能を支援するプラグインです。UC-win/Roadのツールメニューとして「エコドライブログ出力開始」、「名前を付けてエコドライブログを保存」、「CO2排出量の算出」が用意され、ドライブログの出力、保存、二酸化炭素排出量の計算を行うことが可能です。二酸化炭素の排出量算定式の各パラメータ値を任意に変更可能です。エコドライブログをデータファイルを読み込み、計算結果を再現することが可能です。

リプレイ プラグイン

UC-win/Road上の車両や歩行者のモデルの動きを記録し、再生(リプレイ)するプラグイン。
→

▲運転シミュレーション中のアクシデントを車外から確認

ログ出力 プラグイン

運転車両の座標や向き、速度、ハンドル舵角等の様々な情報ログを出力。交通流やキャラクタ等の出力もサポート。ネットワークを通じたリアルタイムUDP出力にも対応。

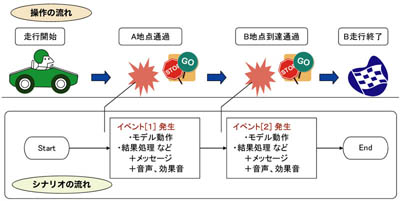

シナリオプラグイン

あらかじめ決められた様々な動きをモデルに設定できます。たとえば、自分の車がある位置に到達したら、任意のモデルがあらかじめ与えられた役割を実演するというように、いろいろなシーンを設定していくことが可能です。「信号が必ず赤信号に変わる」「横から車が飛び出してくる」「渋滞が発生する」「人間が歩行を開始する」等々のいろいろなシーンを自由に設定し、リアルなドライビングシミュレータを提供可能です。

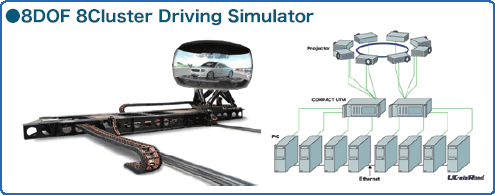

クラスターオプションプラグイン

UC-win/Roadで4チャンネル以上の表示が可能。複数台のPCを同期させ、多くのモニタに映像出力可能なシステム。360度ドーム型のスクリーンを利用したシミュレータや会議室、指令室のシミュレーションなどに使用可能。
主な特徴
  • 容易な操作性 : 設定および操作を容易に行えます。
  • 柔軟な構造  : クラスター使用するPCの台数や構成に特に制限はありません。
  • 機能制限なし : 使用可能なUC-win/Roadの機能に制限はありません。
  • パフォーマンス改善 : クラスターシステムでの使用の方が一台のPCによる使用よりパフォーマンスを改善します。
  • 汎用システム : 全ての要素を同期させるため、様々なシミュレーションに使用可能な汎用的なシステムです。

マイクロ・シミュレーション・プレーヤー プラグイン

3Dモデルの移動で表現される様々なタイプのシミュレーションのアニメーションを再生する機能です。UC-win/Road及び他の交通シミュレーションの結果としての交通流の記録・再生が可能です。
主な特徴
  • 3Dアニメーション機能 : モデルの位置情報をベースに様々なタイプの3Dモデルアニメーションが可能
  • モデルのスナップ機能 : モデルの高さと傾きの自動合わせが可能
  • 既存オブジェクトの制御 : 交通信号などの静止オブジェクト制御が可能
  • オブジェクトへの描画効果の制御 : 時刻、天候、照明など
  • UC-win/Roadの機能との最適統合 : 交通、スクリプト、カメラモード
<ユーザ事例>

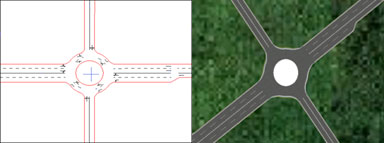

S-PARAMICS連携プラグイン・オプション

UC-win/Roadの仮想現実(VR)で景観、道路設計、交通を簡易に検討し、更にドライビングシミュレーションで運転者の視点から道路状況の確認が可能です。そして、高度に交通シミュレーションを行う場合は、本プラグインを有効に活用できます。

コミュニケーションプラグイン

UC-win/Roadを使って複数のユーザとコミュニケーションすることが可能となるプラグインです。具体的には、インターネットを介して、チャットコメントや、UC-win/Road上で見ている景観情報(視点位置、方向、時刻など)を送ることができます。これにより、共同設計やVRデータ作成の合意形成を支援することが可能となります。
操作者A
図面・資料を見ながら作業内容を説明
操作者B

主な特徴
  • 同じ景観を同時に相手に見せることができ、場所の説明などに要する時間を短縮することができます。
  • データについて深く知らない相手に対しても、画像により説明が容易です。

モーションプラットフォーム・プラグイン

UC-win/Roadのドライビングシミュレーション機能のオプションとして、INNOSIMULATION, IncのOEM形態によるモーションプラットフォームハードウェアに連携しています。(UC-win/Roadカスタマイズオプション)

※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格
UC-win/Road本体 製品価格はこちら

製品名 価  格 製品 構成
UC-win/Road Ultimate ¥1,892,000
(税抜¥1,720,000)
UC-win/Road 本体
+
全てのプラグインオプションを含む
UC-win/Road Driving Sim ¥1,210,000
(税抜¥1,100,000)
UC-win/Road 本体
+
UC-win/Road ドライブシミュレータ プラグインと
他プラグインを含む
UC-win/Road ドライブシミュレータ
プラグイン
¥369,600
(税抜¥336,000)
プラグイン単独

>>ライセンス形態についての詳細はこちら

■ドライブ・シミュレータ・システム価格 (パッケージシステム)

仕 様 発注 数量
1台 10台 20台
UC-win/Road-Drive Simulator
基本構成
 ・1/4 Cabin, Full Instrumentation
 ・3ch. 42” PDP monitor
 ・5.1ch Speaker, Body Sound
 ・CFLS Controller
 ・Active Steering Wheel
671万円 604万円 504万円
UC-win/Road Driving Sim 121万円 103万円 84万円
合 計 792万円 / 1台 707万円 / 1台 588万円 / 1台
※オプション  項 目 1台 10台 20台
 ・ナビ型モニター 4.5万円 3.8万円 3.3万円
 ・2DOF Motion Platform(500Kg)梱包 660万円~ -
 ・3DOF Motion Platform(500Kg)梱包 792万円~ - -
 ・左ハンドル・クラッチペダル(ソフト別) 11万円 7.7万円 5.5万円

梱包・運送、搬入調整費別途/1年間無償サポート、PC本体含まず
UC-win/Road SDK 別売 ¥33万円

■ドライブ・シミュレータ・レンタル価格(パッケージシステム) レンタル利用規約

仕 様 レンタル期間
1日 1ヶ月 1年
UC-win/Road-Drive Simulator

基本構成
 ・1/4 Cabin, Full Instrumentation
 ・3ch. 42” PDP monitor
 ・5.1ch Speaker, Body Sound
 ・CFLS Controller
UC-win/Road Driving Sim
基本料
27.5万円


追加(1日)
11万円
基本料
100万円


追加(1ヶ月)
40万円
基本料
230万円


追加(1年)
150万円
UC-win/Roadデモシミュレータ

 デモシミュレータ本体価格
  ¥1,100,000(税抜 ¥1,000,000)
 UC-win/Road Advanced
  ¥1,067,000(税抜 ¥970,000)のレンタル価格
基本料
7.7万円


追加(1日)
3万円
基本料
30万円
基本料
70万円
設置費/運送費 運送/移動日前後1日無料、それ以上はレンタル扱い
梱包、運送、搬入費実費(例:RoadDS都内往復25万円)
設置費、5.5万円 (技術者1名派遣、宿泊旅費実費)

■UC-win/Road体験シミュレータ・レンタル価格(6軸モーション3Chフルオプション型)(パッケージシステム) レンタル利用規約

仕 様 レンタル期間
1日 1ヶ月 1年
UC-win/Road-体験シミュレータ

基本構成
 ・エッグシェルキャビン, 2C塗装
 ・6DOF モーションプラットフォーム
 ・3ch. 32” LCD monitor
 ・5.1ch Speaker, Body Sound
 ・フォースフィードバックステアリング
 ・アクセル・ブレーキペダルシステム
 ・方向指示器、ミッションオプション
UC-win/Road Driving Sim
モーションプラットフォームオプション
基本料
46万円


追加(1日)
18万円
基本料
168万円


追加(1ヶ月)
80万円
基本料
420万円


追加(1年)
380万円
設置費/運送費 運送/移動日前後1日無料、それ以上はレンタル扱い
梱包、運送、搬入費実費(例:RoadDS都内往復25万円)
設置費、5.5万円 (技術者1名派遣、宿泊旅費実費)

■UC-win/Road簡易シミュレータ・レンタル価格 レンタル利用規約

仕 様 レンタル期間
1日 1ヶ月 1年
UC-win/Road簡易シミュレータ(一般)

基本構成
 ・17”LCD monitor 3台
 ・パソコン本体1台(3画面出力対応)
 ・ゲーム用ステアリングコントローラ
 ・ゲーム用シート
基本料
¥110,000


追加(1日)
¥44,000
基本料
¥440,000
基本料
¥990,000
UC-win/Road簡易シミュレータ(アカデミー)

基本構成
 ・17”LCD monitor 3台
 ・パソコン本体1台(3画面出力対応)
 ・ゲーム用ステアリングコントローラ
 ・ゲーム用シート
基本料
¥88,000


追加(1日)
¥38,500
基本料
¥440,000
基本料
¥990,000
UC-win/Road簡易シミュレータ(エデュケーション)

基本構成
 ・17”LCD monitor 3台
 ・パソコン本体1台(3画面出力対応)
 ・ゲーム用ステアリングコントローラ
 ・ゲーム用シート
基本料
¥66,000


追加(1日)
¥27,500
基本料
¥264,000
基本料
¥594,000
設置費/運送費 運送/移動日前後1日無 料、それ以上はレンタル扱い
梱包、運送、搬入費実費(例:RoadDS都内往復25万)
設置費、¥5.5万円 (技術者1名派遣、宿泊旅費実費)

■モバイル型アイマークレコーダオプションレンタル価格 レンタル利用規約

仕 様 レンタル期間
1日 1ヶ月 1年
モバイル型アイマークレコーダ EMR-9

基本構成
 ・EMR-9(帽子タイプ両眼標準セット
  60Hz検出・視野レンズ44°)
 ・追加視野レンズ(92°)
 ・バッテリー2個
 ・バッテリーチャージャー
 ・帽子LLサイズ
 ・EMR-dFactory(解析ソフト)
 ・ウェストポーチ
 ・カラー液晶ビューファインダ
 ・シリアル変換ケーブル
 ・解析ソフト用ノートPC(ソフトセットアップ済み)
 ・レリーズスイッチ
基本料
¥275,000


追加(1日)
¥110,000


但し、
DS同時使用

オプション基本料
¥150,000


オプション追加
(1日)

¥66,000
基本料
¥1,100,000


追加(1ヶ月)
¥440,000


但し、
DS同時使用

オプション基本料
¥660,000


オプション追加
(1ヶ月)

¥264,000
基本料
¥2,530,000


追加(1年)
¥1,650,000


但し、
DS同時使用

オプション基本料
¥1,518,000


オプション追加
(1年)

¥990,000
設置費/運送費 運送/移動日前後1日無料、それ以上はレンタル扱い
梱包、運送、搬入費実費設置・キャリブレーション費、
5.5万
(技術者1名派遣、宿泊旅費実費)

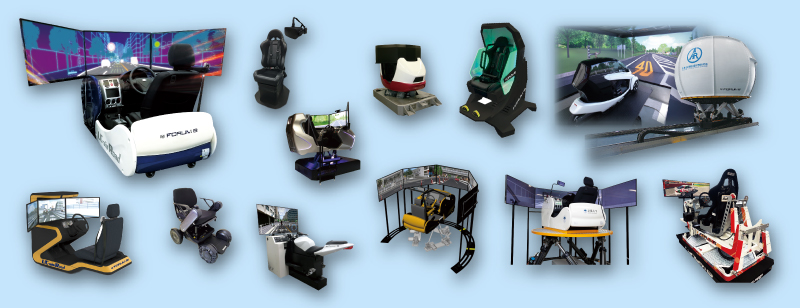

■シミュレータ製品群

Concept(販売開始) 本体価格 主要内容

Compact Research シミュレータ
(2010年)
¥6,710,000
(税抜 ¥6,100,000)


(3ch 標準)
  • 研究用シミュレータ
    (UC-win/Road DSop.含む)
  • 全部品・計器盤に実自動車部品使用
  • 左右ハンドル可、オートマ標準(マニュアルOp.)
  • ActiveSteering標準、MP(1-6軸)オプション
    (UC-win/Road含まず)

Driving シミュレータ
(2013年)
¥34,804,000
(税抜 ¥31,640,000)

(3ch 標準)
  • 3ch. 32” LCD monitor(UC-win/Road DSop.含む)
  • 6DOF モーションプラットフォーム(ペイロード350kg)
  • 5.1ch Speaker, Body Sound
  • フォースフィードバックステアリング(SENSO-Wheel)
  • アクセル・ブレーキペダルシステム
  • 方向指示器、ミッションオプション
    (UC-win/Road含まず)

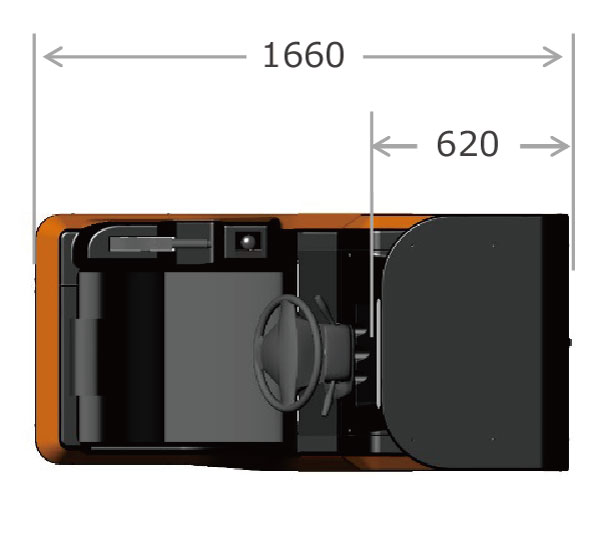

コンパクト・ドライブ・シミュレータ
(2014年)
¥3,960,000
(税抜 ¥3,600,000)

(3ch 標準)
  • ステアリング、ペダル(アクセル、ブレーキ)に
    実自動車部品使用
  • 左右ハンドル可、オートマ標準(マニュアルOp.)
  • Active Steering標準
  • LCDインパネOp
    (UC-win/Road含まず)

高齢者運転簡易シミュレータ
(2014年)
¥1,595,000
(税抜 ¥1,450,000)


(1ch 標準)
  • 21.5” LCD monitor
  • Kinect™センサー
  • 実自動車部品(ウインカー・ワイパーレバー)
  • 実車タイプハンドル
  • ハザードスイッチ
    (UC-win/Road含まず)

SimCraftシミュレータ
(2014年)
¥9,350,000
(税抜 ¥8,500,000)


(3ch 標準)
  • 3ch.40” LCD monitor
  • 3軸モーションプラットフォーム
  • ハイグレードゲームステアリングコントローラ
  • アクセル・ブレーキペダル(負荷調整機能付き)
    ※モーション構成他、Option対応
    (UC-win/Road含まず)

Flightシミュレータ(左)、Racingシミュレータ(右)
BlueTiger (2014年)
¥7,700,000
(税抜 ¥7,000,000)


(3ch 標準)
  • 3ch. 32” LCD monitor
  • 2軸モーションプラットフォーム
  • フライトシミュレータ用操作インターフェース
  • シートバイブレータ
    (UC-win/Road含まず)
    モーションプラットフォームオプション、
    連携開発・設置調整費別途
    Driveタイプ対応可

Demo シミュレータ(2007年)

¥1,100,000
(税抜 ¥1,000,000)


(1ch 標準)
  • 小型デモ用シミュレータ(UC-win/Road含まず)
  • 展示、案内用コンパクトタイプ、Start/Stopボタン
  • ハンドル、アクセル、ブレーキ実装

■SENSO-Wheel SD-LC 価格

仕 様 価 格
SENSO-Wheel SD-LC ¥1,650,000(税抜¥1,500,000)
オプション Basic Stand ¥132,000(税抜¥120,000)
Tabletop Rack (Basic Standの代わり) ¥341,000(税抜¥310,000)
USB-CAN Interface ¥660,000(税抜¥60,000)
"Steering Wheel Standard (Ø365mm) withflange" ¥50,600(税抜¥46,000)

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
ドライブシミュレータ プラグイン サブスクリプション 無償 ¥92,400(税抜 ¥84,000)
ドライブシミュレータ プラグイン サブスクリプションフローティング ¥129,360(税抜 ¥117,600)

レンタルライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
ドライブシミュレータ プラグイン ¥166,320 ¥195,888 ¥240,240

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
ドライブシミュレータ プラグイン ¥277,200 ¥328,944 ¥406,560
