「ドローンによる建築物外壁検査の支援」

Vol.12（Up＆Coming 2022 新年号掲載）ではPLATEAUを活用したユースケース開発事例として、石川県加賀市の「太陽光発電のポテンシャル推計及び反射シミュレーション」をご紹介しました。今号では、開発事例の第2弾として、「ドローンによる建築物外壁調査の支援」をご紹介します。

マンションなど建物外壁タイルの定期点検は多く、人力による打診によって実施されています。しかし、足場建設などの費用負担や長期の調査期間が必要であるといったことから、2022年度より、ドローンを用いた赤外線調査が行われるようになりました。赤外線によりタイル表面の温度差を感知し、表面温度の上昇から剥落の危険性を判断する手法です。

ドローンによる赤外線調査で精度を確保するためには、最適な日照条件での調査が必要になります。今回の事例は、3D都市モデルを活用した日照シミュレーションを開発。現地に赴いて実施する必要のあった日射・日照調査の負担を軽減することで、ドローン赤外線調査の拡大普及、合理化への貢献を目指します。

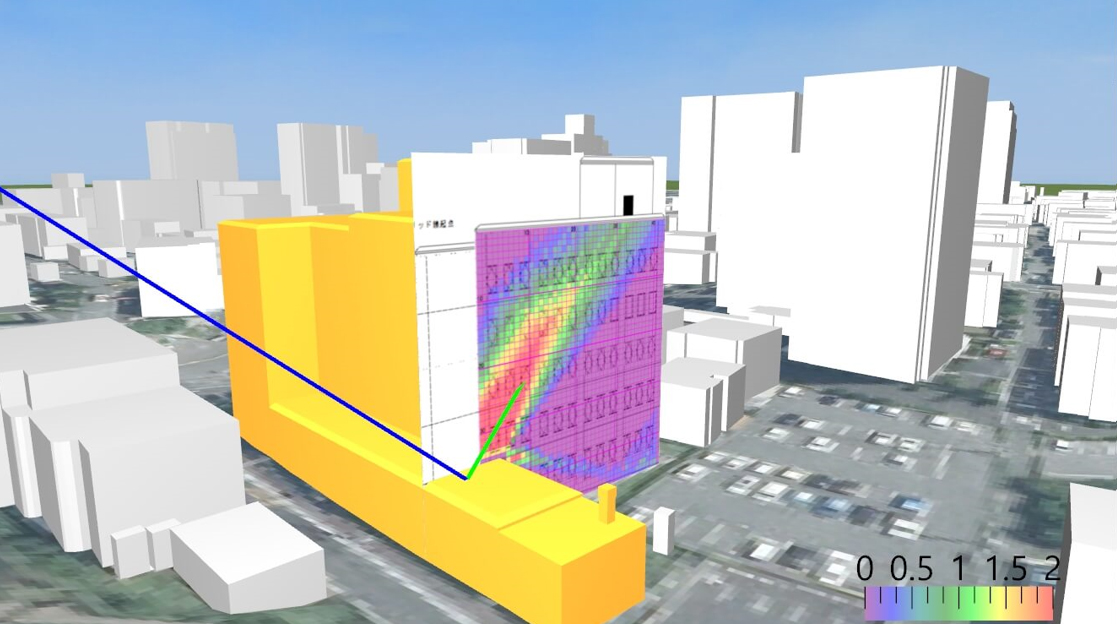

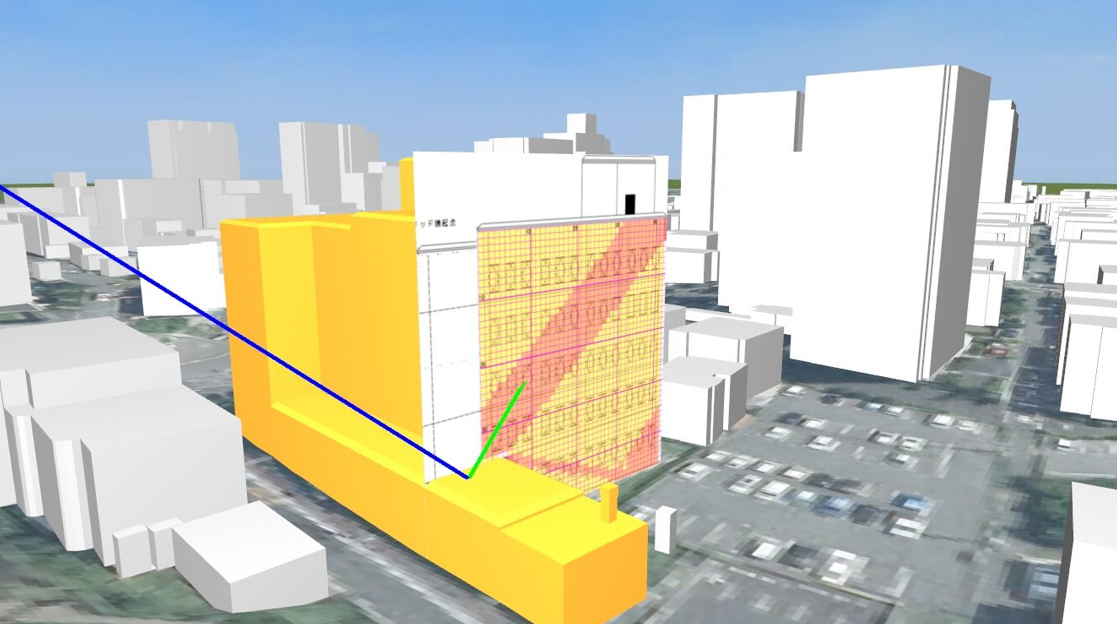

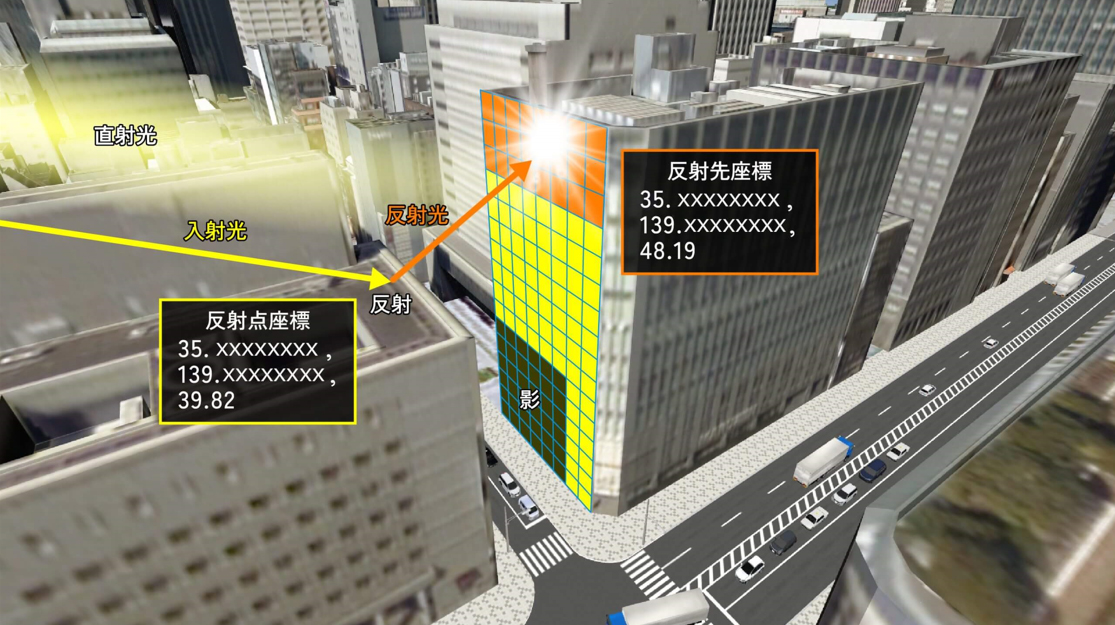

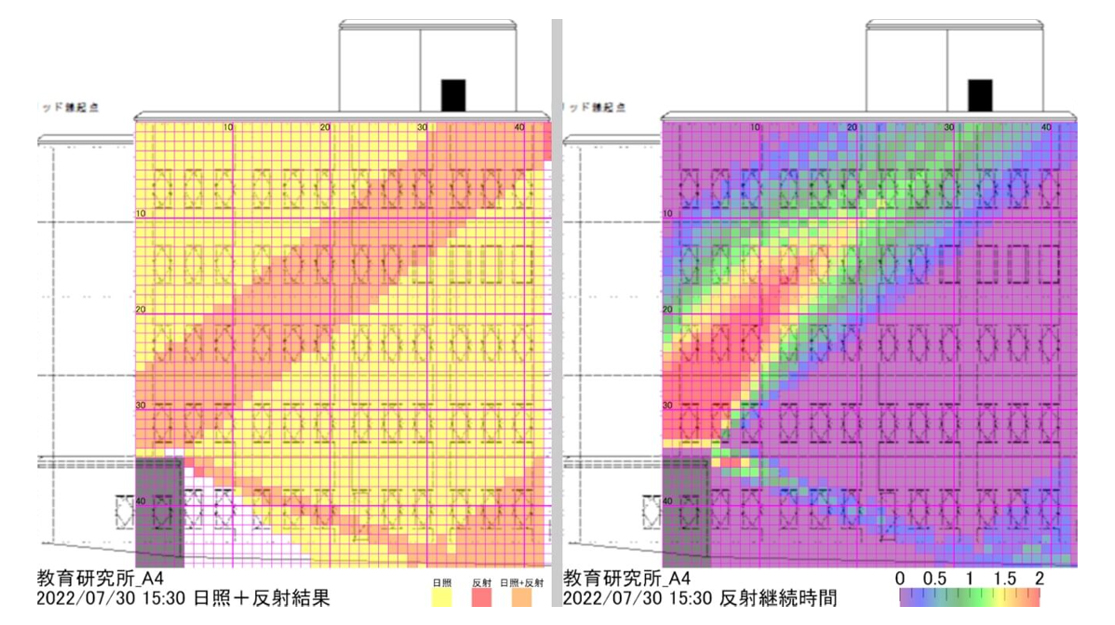

PLATEAUの建物モデルを3次元リアルタイム・バーチャルリアリティソフトUC-win/Roadにインポート。直接光と反射光の影響をシミュレーションすることで、必要な日照を事前に検討できるようにしました。

実務者へのヒアリングでは、「日照状況を事前に把握できるため打診と赤外線調査のどちらが適切か選択できる」「建築物所有者への調査時期の説明を効果的に行える」など、有用だとの意見を多く得ました。また、「調査後の赤外線熱画像分析にも使える」といった、当初の想定にはない調査後の活用についての意見も得られ、より多様な場面で利用できる可能性も広がっています。

このシミュレーションは、VR推進協議会会員のフォーラムエイトが開発したUC-win/Road 環境アセスプラグインの壁面日照・反射シミュレーション機能をカスタマイズすることで実現しています。
