公開型各種データプラットフォームの事例について 4

今回は、 海外でのBerlin Economic Atlas 内で、無料公開されているBerlin 3D - Download Portal からダウンロードしたデータを、3DVR で活用した事例について紹介します。


■ドイツ・ベルリン市の公開データ (Berlin Economic Atlas)について

ベルリン市により2012年に公開された2D・3Dマップシステム。インターネット上で、商業不動産やリアルな街並み、交通などの社会・経済情報を閲覧できます。2013年には、モバイルデバイス向けの無料地図アプリである「smartMap Berlin」も発表され、その後2015年には、都市計画、建築やグラフィックデザインなどにも活用可能な3Dモデルが無料でダウンロードできるオープンデータ「Berlin 3D - Download Portal」にて一般公開されています。

対象エリアは、ベルリン市域の約55万棟・892k㎡。建物を上空から撮影し、屋根部分をレーザ計測した上でテクスチャ処理を行い、3D都市モデルを構築しています。データ形式は、CityGML、2D/3D Shape、3DS、COLLADA、DWG、DXF、OBJ、VRMLなど14種類のデータフォーマットで、ダウンロードによる利用することが可能となっています。建物については、外観のテクスチャーのデータ有/無も選択でき、用途に応じて必要なデータをエリア選択してダウンロードが可能です。


■3DVRソフトウェアにおけるオープンデータの活用


VR Design Studio UC-win/Road(開発:フォーラムエイト)での読込例
データ提供元:Berlin Partner fÜr Wirtschaft und Technologie GmbH
https://www.businesslocationcenter.de/

ここでは、Berlin 3D - Download Portalより検索しダウンロードしたデータを、UC-win/Road(開発:フォーラムエイト)で読み込んで活用した事例についてご紹介します。3DVRソフトウェアにダウンロードしたベルリン市域データを読込み、道路線形データ、交通データを設定したものとなります。周辺の地形・地図データについては、スペースシャトル地形データ(Shuttle Radar Topography Mission (SRTM))や、各種測量データ、航空写真・衛星写真を利用することにより、3DVR上で各種検討を行うためのVRプラットフォームにおけるベース空間の作成が比較的短時間に可能です。


■日本におけるCityGMLを活用したオープンデータについて

日本でも、2020年12月に国交省が公表したProject“PLATEAU”プラトーがあり、3D都市モデルを、都市のDX、デジタルツインとSociety5.0を実現するために不可欠な要素技術として位置付けています。2021年3月時点では、Webブラウザのビューアで格納データが閲覧できます。東京23区をはじめとする全国約50都市を対象に3D都市データが順次整備され、2021年4月以降にはデータのダウンロードや、データ仕様書の公開が予定されています。

公開されている3D都市モデルは“CityGML2.0”という形式を採用しており、これは地理空間情報の国際標準化を行う団体であるOGC(Open Geospatial Consortium)が国際標準として策定した標準フォーマットとなります。建物・街路等のオブジェクトの形状・名称・種類・建築年などの情報が属性として定義され、このベースデータにさまざまなインフラ整備計画や都市活動の各種情報を重ね合わせることで、都市計画のプランニングやシミュレーション・分析などが可能です。

VR推進協議会においても、今後、これらを活用したVRプラットフォームの整備を順次進めてまいります。

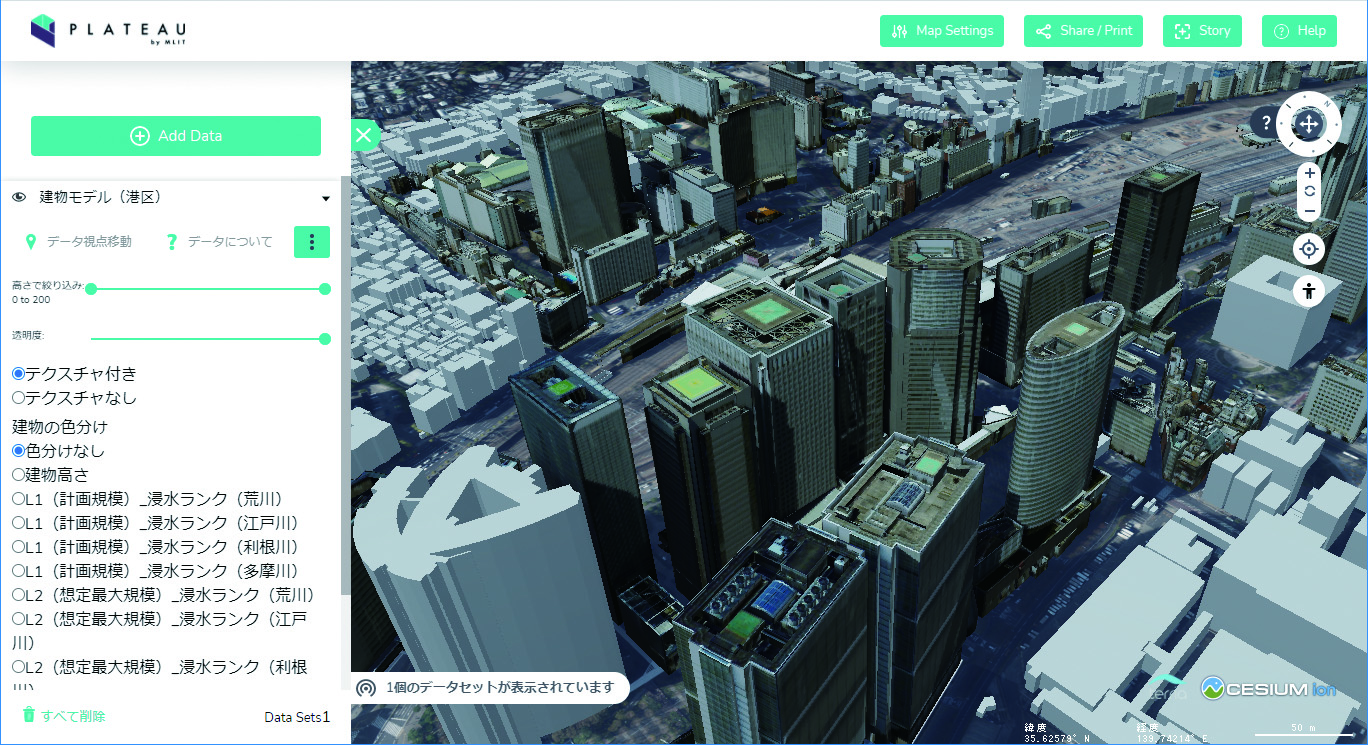

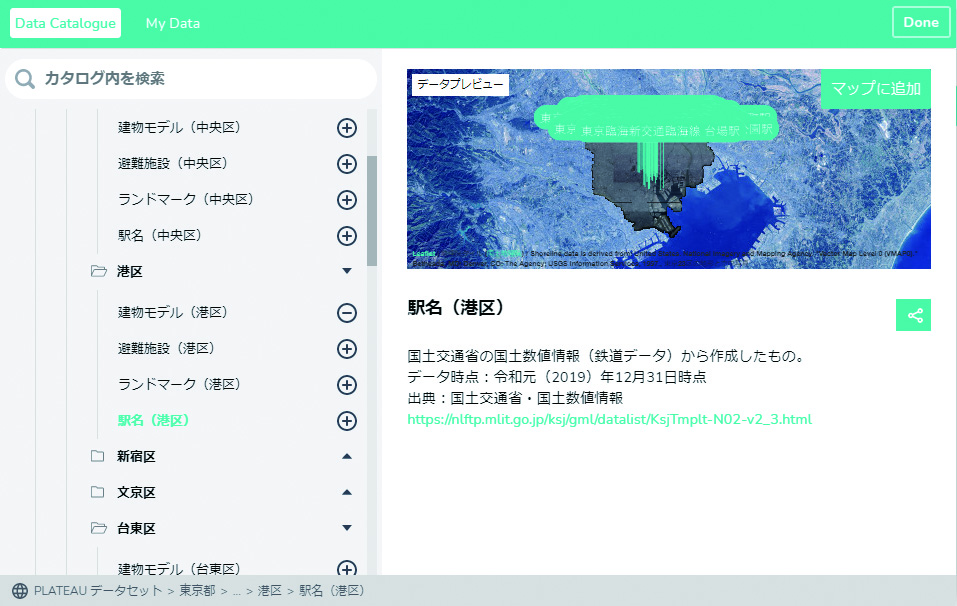

品川駅周辺データの表示例(PLATEAU) 出典:国土交通省ホームページ https://www.mlit.go.jp/plateau/
