Engineer's Studio® Ver.4

根据许容应力度法,限界状态设计法的铁筋混凝土断面计算程序


●新购


升级价格(税别)


Ultimate:1,800,000 日元
Ultimate(前川模型除外):1,150,000 日元(线性要素除外):1,500,000 日元
Advanced:780,000 日元  Lite:520,000 日元  Base:330,000 日元
Ultimate:900,000 日元
Ultimate(前川模型除外):575,000 日元(出去线性要素):750,000 日元
Advanced:390,000 日元  Lite:260,000 日元
●发布 2014 年 5 月
UC-win 动力非解析


 Engineer's Studio® 活用研讨会
●会议日期 : 2014年4月11日(星期五)9:30~16:30
●主会场: 东京本社 品川IntercityA栋会议室
 ※通过电视会议系统在东京・大阪・名古屋・福冈・仙台・札幌・金泽 同时举行
●参加费用:1名 \18,000日元(税别)

 构造解析入门研讨会  CPD
●会议日期 : 2014年4月16日(星期)13:30~17:00
●主会场: 东京本社 品川IntercityA栋会议室
 ※通过电视会议系统在T东京・大阪・名古屋・福冈・仙台・札幌・金泽 同时举行
●参加費用:1名 \9,000日元


 概要
Ver.4中追加了以下3功能。
・多点输入(复数波形输入,时刻历複数波形入力,時刻历负荷等)
・保存对象的选择(节点,框架要素,弹性要素)
・动力解析的粘性减衰扩张(节点的直接输入)
 多点输入
多点输入中可进行以下输入。
(1)节点时刻历加速度的复数同时输入
(2)节点时刻历强制变位的复数同时输入
(3)节点时刻历负荷的同时输入

(1)的用途是,如图1所示1个桥梁是架设横跨I种地盘,II种地盘,III种地盘的3种类的地盘的时候,根据地盘的种类不同可同时输入复数不同的地震波 形。道路桥示方书V耐震设计篇中有关于这方面的解析并没有充分说明,为了验证原因,地震波形是1种类的场合和3种类的场合同时输入的场合可比较。

(2)的用途是,通过其他途径实施的地盘应答解析的结果中获得地下构造物的各节点位置中的时刻历移位,可以考虑它是以强制变位的形式来给予的。

(3)的用途是,对构造物的特定部位进行时刻历负荷的输入。

(1)~(3)都可以给予节点(图2)。(3)的时刻历负荷不需要节点输入(1)和(2)的节点是固定其方向(成分)的支点来说非常重要。

计算结果可以取得绝对变位。以前是只能取得相对变位。节点的结果有速度,加速度,反力。图3是多点输入的输入画面。只需一次给予(1)~(3)成为可能。 也也输入以前的地震波形。这时候,自动输入模型内的所有支点,结果和以前一样,可取得相对变位。在各行中载荷对象的节点用半角逗号分段来指定。并且,把准 备对象的全部范围作为解析的对象,及局部的设定开始时刻和终了时刻,就可使范围设定成为可能。图3中,已制定范围的区域用粉色来表示。把粉色以外的时刻历 数据确认为0进行解析。
根据断面力的事例不同可来表示计算结果。

点击图片可放大。
▲图1 多点输入的例一节点时刻历加速度的复数同时输入
点击图片可放大。

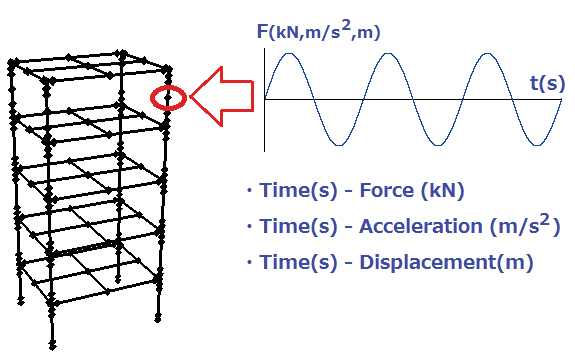

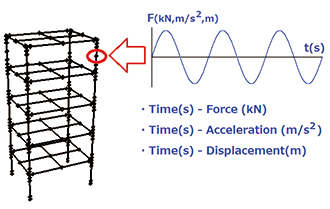

▲图2 多点输入的例一节点时刻历负荷等的输入
点击图片可放大。

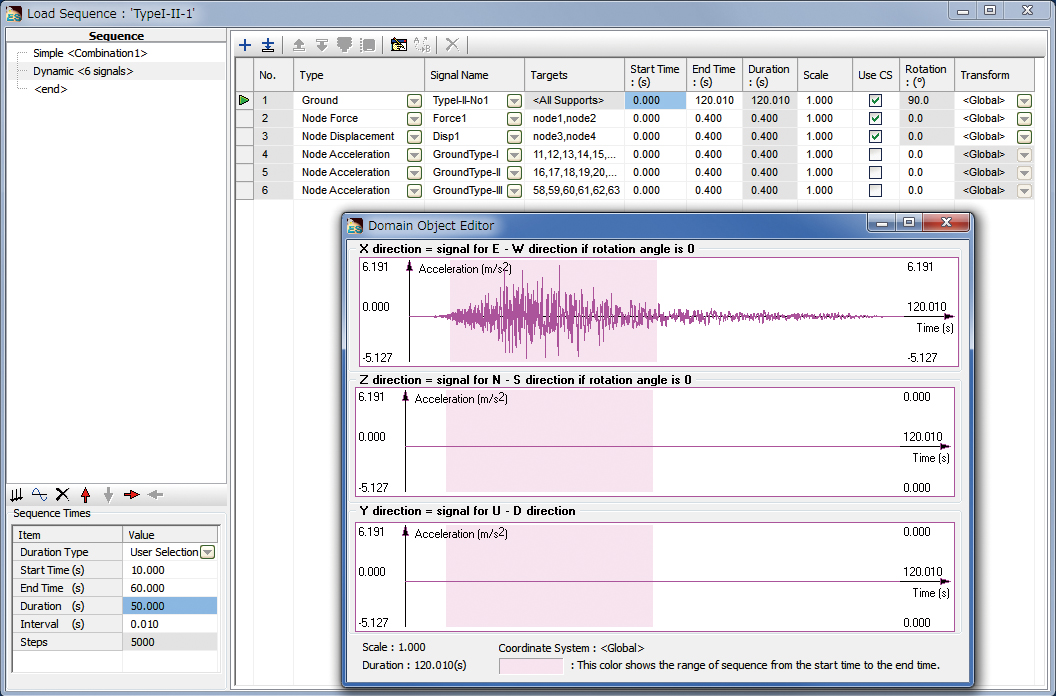

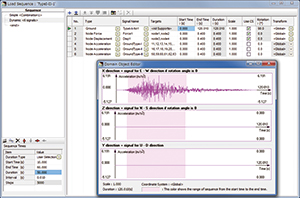

▲图3 多点输入的输入画面
 保存对象的选择
为对应大规模模型,改良了可把保存对象在接续前的阶段进行指定。指定需要的保存对象是节点・框架要素・弹性要素。图4是节点设置画面。平板要素与以前一样可自动确定保存对象。

点击图片可放大画像。

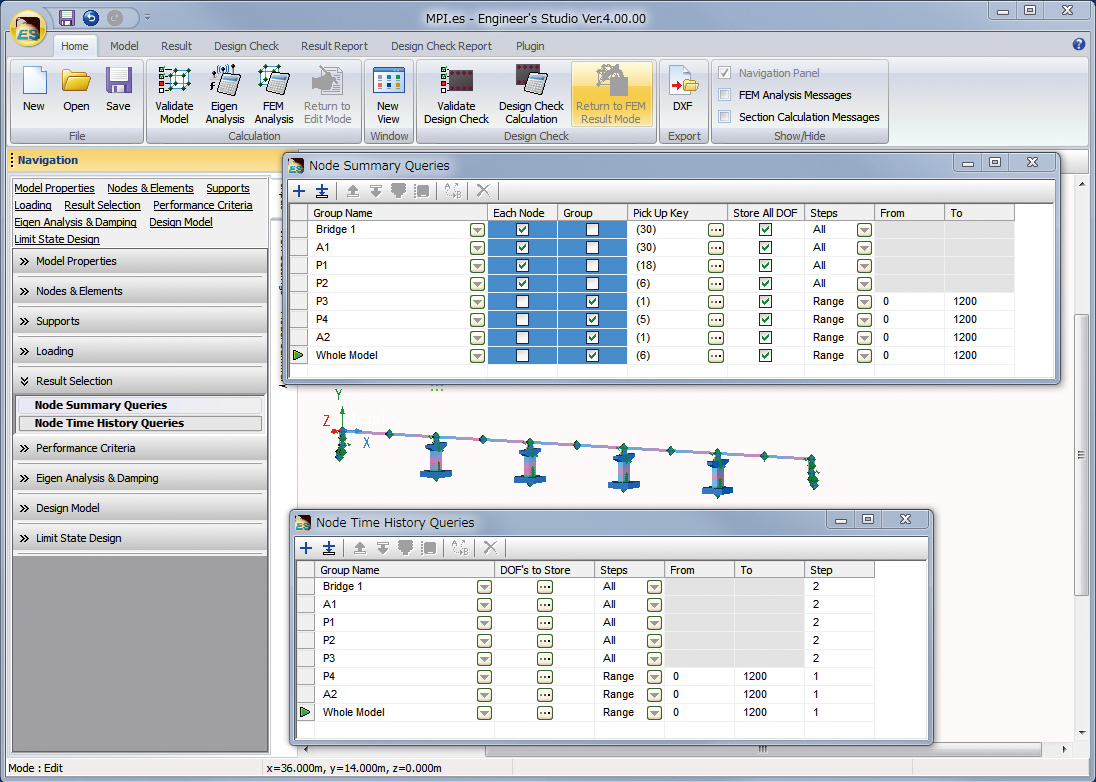

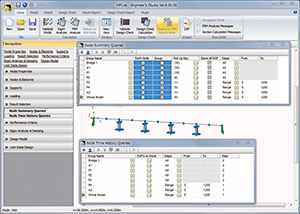

▲图4 节点保存对象的输入画面

以下将针对各个项目进行详细的解说。

保存小组的指定
从以前的经验来看当模型变大时把全体模型按照某种单位进行分组化将使数据及结果的确认更加便利。把节点・框架要素・弹性要素划归到某一小组就变得很重要。Ver.4以下,把小组内的某一复数的节点和复数的要素作为保存对象来认识。

抽出钥的扩展和时刻历结果的指定
抽出钥是,例如sequence 荷载的场合,从全步骤的结果中着眼于某方面,把他作为最大或最小的值取出的钥匙。Ver.4以后,扩展了根据每个小组的不同种类来指定抽出钥的功能。并 且,改良了保存全阶段和全要素的时刻历结果的保存方法,使其可以指定保存对象的节点和要素。不保存不需要的结果使减轻文件大小的结果成为可能。

保存解析步骤范围的指定(空开距离保存成为可能)(?
以前是保存所有的解析步骤(节点・框架要素・弹性要素)。Ver.4以下扩展了可指定保存解析步骤的范围。并且跟从前一样也可保存全部步骤。并且,在步骤数多的场合删直接跳过数步骤也可保存结果。解析本身是以相当严密的步骤来实施的。

指定保存成分(6种成分)
3次元解析中每个结果有6种成分。并进3成分+回旋3成分)。可个别指定保存结果的成分。

指定保存结果(变位,发明变位,反力,速度,加速度,断面力等)
解析结果中节点的变位,节点的反力,节点的加速度,要素的断面力,要素的曲率等多种种类。以前是保存全部种类,此版本可指定个别保存的结果种类。

小组内的空间的视点造成的最大最小
小组内存在的复数的节点和要素中间,可以指定最大最小的发生场所。也可說可指定空间的最大最小。最大最小的数值和节点名称及要素名称也可被保存。

小组里根据时刻历视点形成的最大最小。
小组中从存在的各节点和各要素的时刻历结果中可指定最大最小的保存。
 动的解析的粘性减衰的扩展
进行动的解析时减衰模型是Rayleigh减衰的时候,可直接指定各节点的α值(图5)。α是质量行列相乘的系数。减衰模型若是要素不同的刚性比例型的场合无法进行设置(图6)。

点击图片可放大。

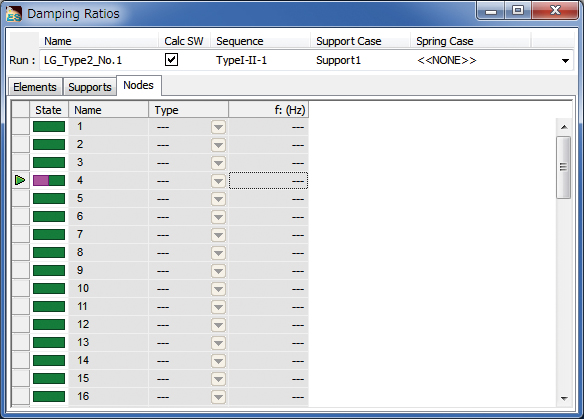

▲图5 Rayleigh减衰的给予α和β画面
点击图片可放大。
▲图6 要素不同的刚性比例型减衰无法设置

之前的产品可指定框架要素,弹性要素,刚体要素,支点或者说振动数。而新版本更增加了可对节点直接指定α的功能。
(Up&Coming '14 春季号刊载)
