本連載では、主な機能や関連情報をピックアップして紹介していきます。Shade3Dは、高精度のモデリング、レイアウト、カメラ、光源、レンダリング、アニメーションなど建築パースやインテリアデザイン、プロダクトデザインに必要な機能を搭載し、UC-win/Roadのモデリングツールとして活用が可能です。
https://shade3d.jp/

メタバースなどのリアルタイム描画を行うプラットフォームではデータの読み込み時間がパフォーマンスに影響を与えることになります。Ver.25.0での新機能「テクスチャベイク」で複数のマッピングレイヤ、複数の形状のマテリアルの統合や、同じくVer.25.0の新機能「アンビエントオクルージョン」と組み合わせたオクルージョンマップの作成を行うことによるデータの軽量化は、メタバース上でのデータの読み込み時間の短縮とフレームレートの向上に効果的な手段となります。

テクスチャベイク

多重マッピングを持つマテリアルや、複数の形状のマテリアルを1つに統合したマスターマテリアルを作成します。また、ポリゴンメッシュの凹凸を法線マップ（タンジェント）として作成したローポリゴン化処理などにより、シーン上でのデータ量の削減を行えます。
※Professional / Civil / Ultimate に搭載された機能です。

● 複数のマッピングレイヤを統合

「チェック」「木目」「大理石」などのプロシージャルマップや、テクスチャマップなどが複数のマッピングレイヤに設定されたマテリアルのマッピングレイヤ全体を1枚のイメージマップのレイヤに統合します。

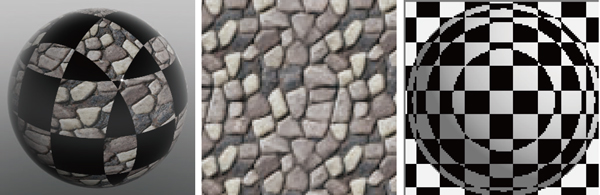

・左から2つのマッピングレイヤを持つマテリアルを適用した形状、マテリアルのマッピングレイヤ1、マッピングレイヤ2

・左から統合したマテリアルを適用した形状、統合されたテクスチャ、glTFビュワーでの表示

● 複数の形状のマテリアルを統合

複数の形状に個別に設定されているマテリアルを統合したマテリアルを作成します。個別にマテリアルをダウンロードする必要がなくなるため、リアルタイム描画環境でのパフォーマンス向上に繋がります。

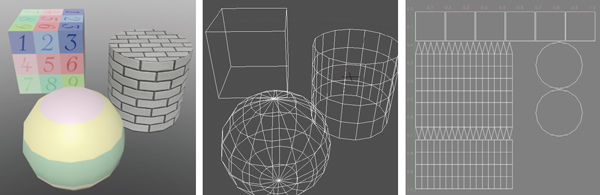

・左から個別にマテリアルが設定された形状、シーンのワイヤフレーム、シーンの全ての形状のUVマップ（重なりの無いように展開後）

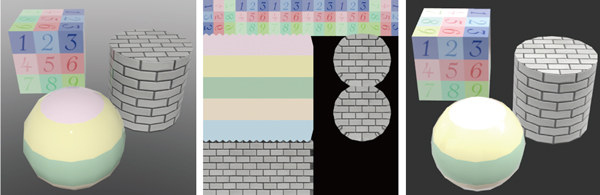

・左から統合されたマテリアルを適用した形状、統合されたテクスチャ、glTFビュワーでの表示

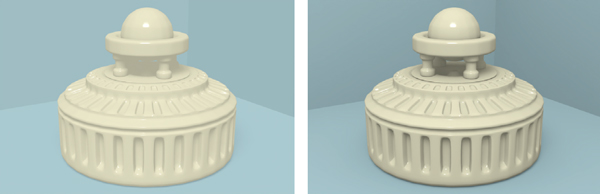

● 法線マップを利用したハイポリゴンのローポリゴン化

細かい凹凸を持つハイポリゴン形状の凹凸を法線マップ化し、そのマテリアルをローポリゴン形状に適用することで、データ量の軽減を行います。法線マップはglTF上などで正しく陰影が表示されるタンジェント形式の法線マップが作成でき、ハイポリゴンの見た目に近い凹凸を表現することができます。

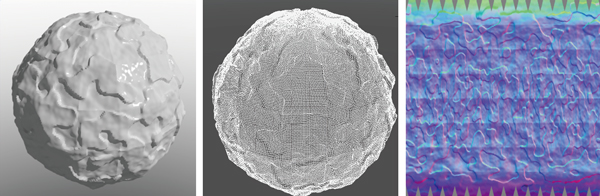

・左から細かい凹凸をもつハイポリゴン、ハイポリゴンのワイヤフレーム、作成された法線マップ（タンジェント）

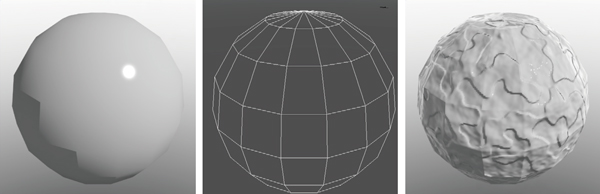

・左からマテリアルなしのローポリゴン、ローポリゴンのワイヤフレーム、統合したマテリアルを適用したローポリゴン

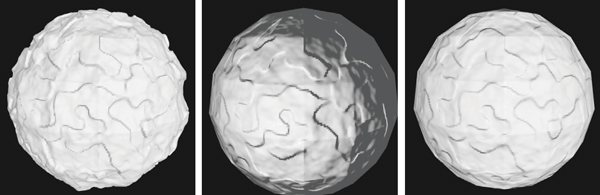

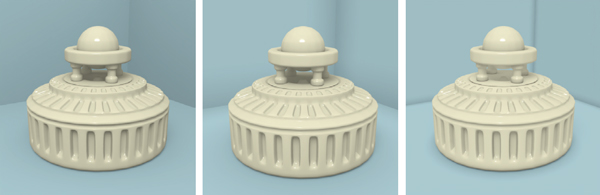

・左からglTFビュワーでのハイポリゴン、ローポリゴン（法線マップ形式：グローバル）、ローポリゴン（法線マップ形式：タンジェント）

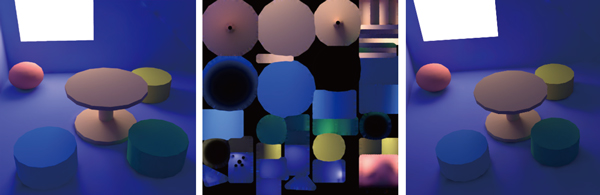

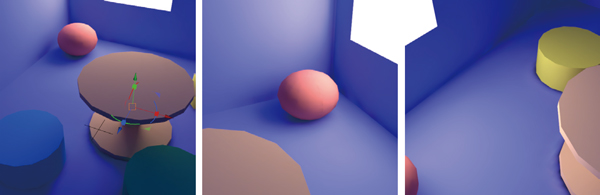

● 照明、影、間接光をベイク

照明、影、間接光をテクスチャとしてベイクしたUnlitタイプのマテリアルを作成して、大域照明を反映したレンダリング結果と同等の見た目の形状をメタバース環境などで再現させることができます。複数の形状のマテリアルも統合されるのでデータ量の軽減も行えます。
※ベイク済みのマテリアル(Unlit)となるため、メタバース環境側でのライティングの変更やオブジェクトの移動には追従しません。

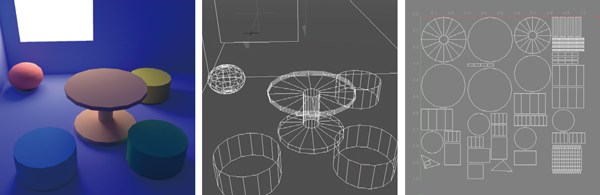

・左から光源をもち、大域照明を使用したシーン、シーンのワイヤフレーム、シーンの全ての形状のUVマップ（重なりの無いように展開後）
